名称と機能 | |

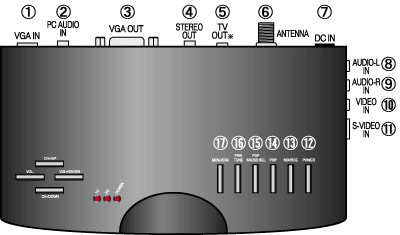

①VGA IN:付属専用ケーブルでパソコンのアナログVGA端子と接続します。 ②PC AUDIO IN:付属ケーブルでパソコンのスピーカー出力端子と接続します。 ※(Φ3.5ステレオピンジャック) ③VGA OUT:アナログモニターのVGAケーブルと接続します。 ④STEREO OUT:外部スピーカー接続端子です。 ※(Φ3.5ステレオピンジャック) ※TVを見る場合、接続しませんと音声が出せません。 ⑤TV OUT:TV入力している「画像のみ」をビデオ端子で出力できます。 ※TV音声や、その他のビデオ、S-ビデオ、パソコンの画面はできません。 ⑥ANTENNA:アンテナ線を接続します。 ⑦DC IN:付属専用ACアダプターを接続します。 ⑧AUDIO-L IN:ビデオ・S-ビデオの音声「白」端子を接続します。 ⑨AUDIO-R IN:ビデオ・S-ビデオの音声「赤」端子を接続します。 ⑩VIDEO IN:ビデオ入力端子です。ビデオ「黄」端子を接続します。 ⑪S-VIDEO IN:S-VIDEO入力端子です。 ⑫POWER:電源ボタンです。 ⑬SOURCE:TV/VIDEO/S-VIDEO選択ボタンです。 ⑭POP:ピクチャーオンピクチャーボタンです。 ⑮POP SOUND SEL:ピクチャーオンピクチャー時の音声切り替えボタンです。 ⑯FINE TUNE:TV表示時の周波数調整ボタンです。 ⑰MENU:メニュー表示・キャンセルボタンです。 |
