ADtechno

映像を大画面で





フルHD IPS液晶パネル で撮影時のディテールなピント合わせや構図取りを可能とします



硬度6H OCA(Optical Clear Adhesive)光学透明接着剤を使用した最新技術により高硬度(硬度6H)の強化ガラスを装着。クリアで美麗な映像表示を維持しながらも強固さを併せ持つ設計を実現。

4K入力対応

4K@30 最大4K@30の信号をフルHD液晶にダウンコンバート表示。4K入力対応で最新カメラの映像も最大まで引き出します。

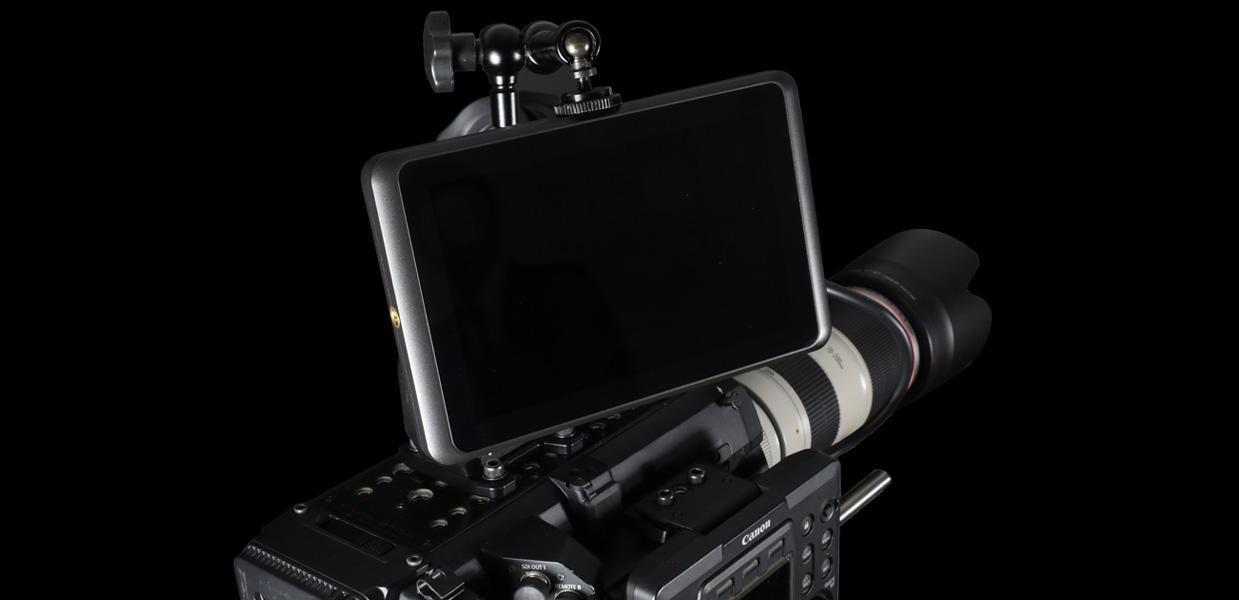

持ち運びに最適な超軽量設計





超軽量設計 5型モデルは185gの軽さを実現。7型のSDI搭載モデルでも375gでカメラへの取付にも最適です。

映像をリアルタイムにシェア



HDMI 入出力端子を各1系統ずつ搭載。入力されたHDMIをパススルーするHDMI出力端子を利用することで別の確認用モニターやレコーダーへの接続も可能となります。

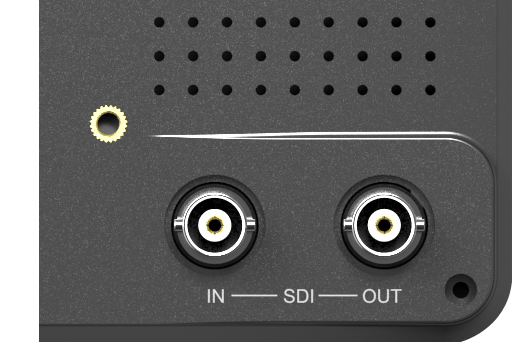

SDI 7型の3G-SDI入出力端子搭載モデル[型番:75SB]にはではプロ向け仕様の3G-SDI端子を搭載。入力されたSDIをパススルーするSDI出力端子を利用することで別の確認用モニターや業務用機器への接続も可能となります。

制作者を多才にアシスト



撮影モニタリング時に便利な補助機能はOSD(オン・スクリーン・ディスプレイ)設定画面より設定することが可能。また、これらの機能をボタン1つで呼び出すファンクションキー機能も搭載。

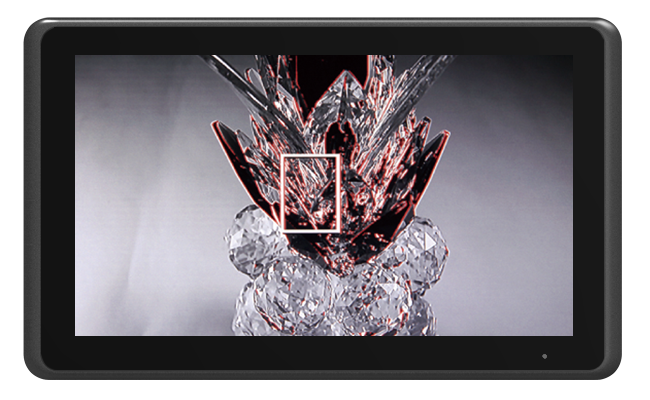

ピーキング

ピント合わせの補助機能[ピーキング]機能ではピントが合っている箇所を色分け。動画撮影時のフォーカス補助に役立ちます

オーディオレベルメーター

入力されている音声レベルをメーターとして視覚的に確認できる[オーディオレベルメーター]機能。最大2チャンネルまで表示可能です。

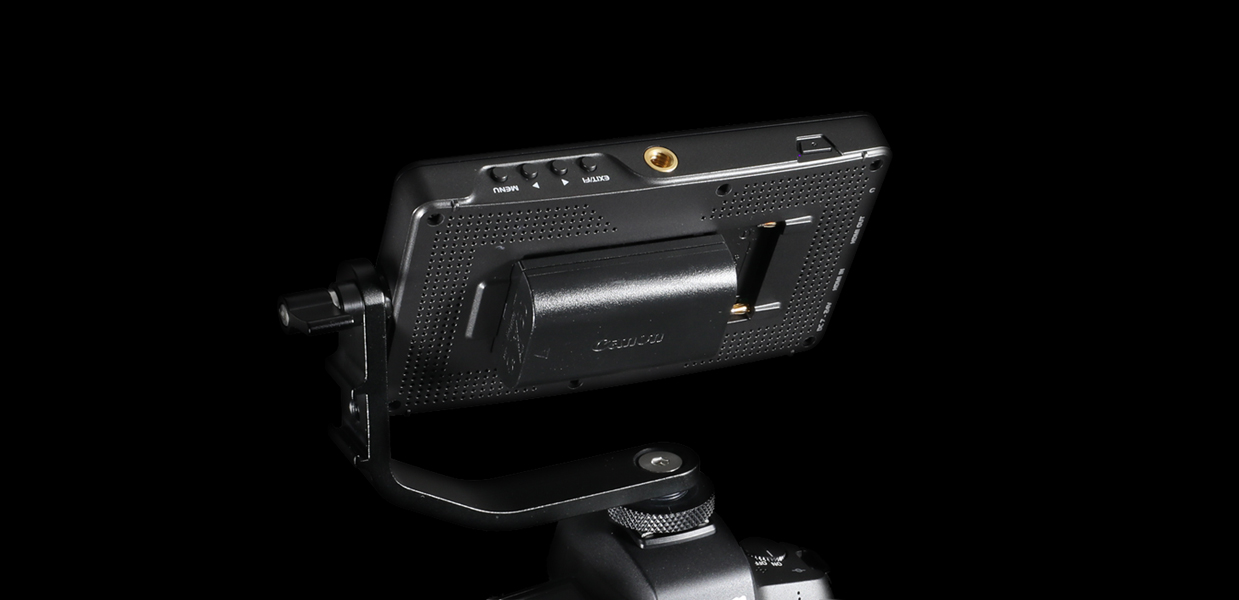

外部バッテリー駆動に対応

2WAY電源供給 7~24VのDC入力に加え、ソニー社製バッテリー「NP-F970」またはキャノン社製バッテリー「LP-E6N」を本体へ直接装着することが可能です。

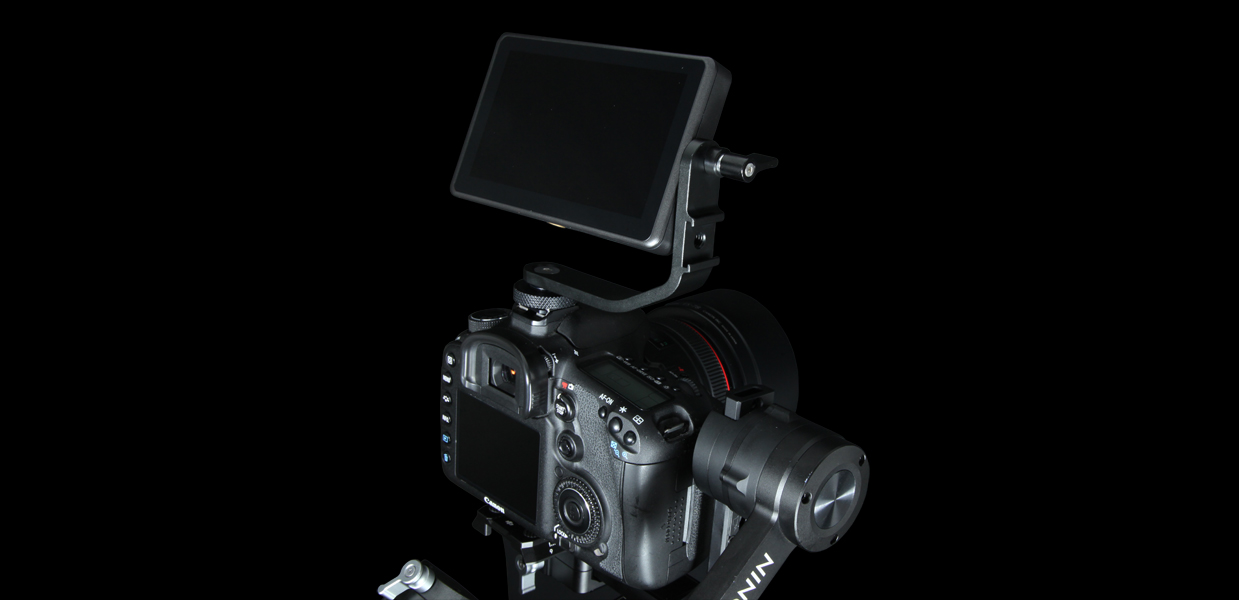

撮影環境にフィット

1/4インチネジ対応 市販の三脚やホットシュー、アーム等と様々なポジションやシチュエーションで組み合わせて使用することができます。






専用サンシェード標準付属 屋外で日差しを避けてモニタリングする為の専用サンシェードを標準で付属。軽量プラスチック素材を使用し黒色で非光沢性のデザインにすることで持ち運びの負担を減らすと同時に日差しの映り込みを効果的に低減。

製品仕様




製品型番 55HB 75HB 75SB
本体 マットブラック
液晶 サイズ 5型ワイド 7型ワイド
パネル方式 IPS方式
表面加工 グレア / ガラス(硬度6H)
解像度 1920 x 1080 1920 x 1200
解像度 1920 x 1080 1920 x 1200
輝度 460 cd/m2 450 cd/m2
表示色 1,677万色
コントラスト比 1000:1 1100:1
視野角 170°(H)/170°(V) 160°(H)/160°(V)
入力 HDMI x 1 ※1) 3G-SDI x 1 / HDMI x 1 ※1)
出力 HDMI x 1 ※1)
イヤホンジャック
(3.5mmΦステレオミニピン) x 1
3G-SDI x 1 / HDMI x 1 ※1)/
イヤホンジャック
(3.5mmΦステレオミニピン) x 1
スピーカー なし
1/4インチ穴数 3 4
電源 DC 7~24V
消費電力 最大8W 最大8.2W 最大9.5W
動作温度 0 ~ 50℃
保存温度 -20 ~ 60℃
動作湿度/保存湿度 10 ~ 90%(結露なきこと)
本体寸法(㎜)
(※突起物含まず)
135 (W) x 82 (H) x 18 (D) 194.5 (W) x 125 (H) x 21 (D)
本体重量 185g 355g 375g
同梱物 ACアダプター(DC12V) /
専用サンシェード /
サンシェード取付フレーム /
取扱説明書
ACアダプター(DC12V) /
専用サンシェード /
サンシェード取付用ネジ(3個) /
取扱説明書
保証期間 ご購入から1年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS

※1) HDCPは非対応です。
※2) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際はHDMI規格毎の最大距離を守りイコライザー等を併用することを推奨します。
※3) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際はSDI規格毎の最大距離を守りイコライザー等を併用することを推奨します。
※4) HDMIとSDIのクロスコンバート機能は搭載されおりません。
※5) 一部、ファンクションキーに設定できない機能があります。
※6) バッテリーは付属しておりません。
※7) 75HB及び75SBは専用サンシェード装着時、左右と上の1/4インチネジを使用します。またサンシェードは完全な光遮断を保証するものではありません。
※8) アクセサリーは別売りとなります。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※ 全ての機器との動作を保証するものではありません。

バッテリー持続時間(目安)




バッテリー型番 モニター型番 持続時間
CANON LP-E6N 55HB 最大約1.5時間
75HB 最大約1.5時間
75SB 最大約 1時間
SONY NP-F970 55HB 最大約6時間
75HB 最大約5時間
75SB 最大約4.5時間

※数値は目安であり、ご使用頻度やご使用環境により異なります。

対応解像度一覧




信号 解像度 周波数(Hz)
HDMI 480i 59.94 / 60
480p 59.94 / 60
576i 50
576p 50
720p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
1080p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
2160p 23.976 / 24 / 25 / 29.97 / 30
SDI 525i(NSTC) 60
625(PAL) 50
1920x720p 23.98/24/25/29.97/30/50/59.94/60
1920x1080i 23.98/24/25/29.97/30/50/59.94/60
1920x1080p 23.98/24/25/29.97/30/50/59.94/60

※2160pはRGB及びY.Cb.Cr4:4:4 8bpcまで
※TVフォーマットのみ
※SDIは[型番:75SB]のみ

購入




5型HDMIモデル
55HB
7型HDMIモデル
75HB
7型SDIモデル
75SB

4K@30入出力対応フルHD IPS搭載
フィールドモニター 5型HDMIモデル

4K@30入出力対応フルHD IPS搭載
フィールドモニター 7型HDMIモデル

4K@30入出力対応フルHD IPS搭載
フィールドモニター 7型SDIモデル

販売終了

製品ページへ
購入する
製品ページへ
購入する
製品ページへ

オプション(別売り)

専用反射防止液晶保護フィルム 55HB専用カメラ取付用アーム ボールヘッド型ホットシュー
55FLM
75FLM
55ARM 75FHS


ディスプレイへの映り込みを軽減し表示を見やすくする専用アンチグレアフィルム

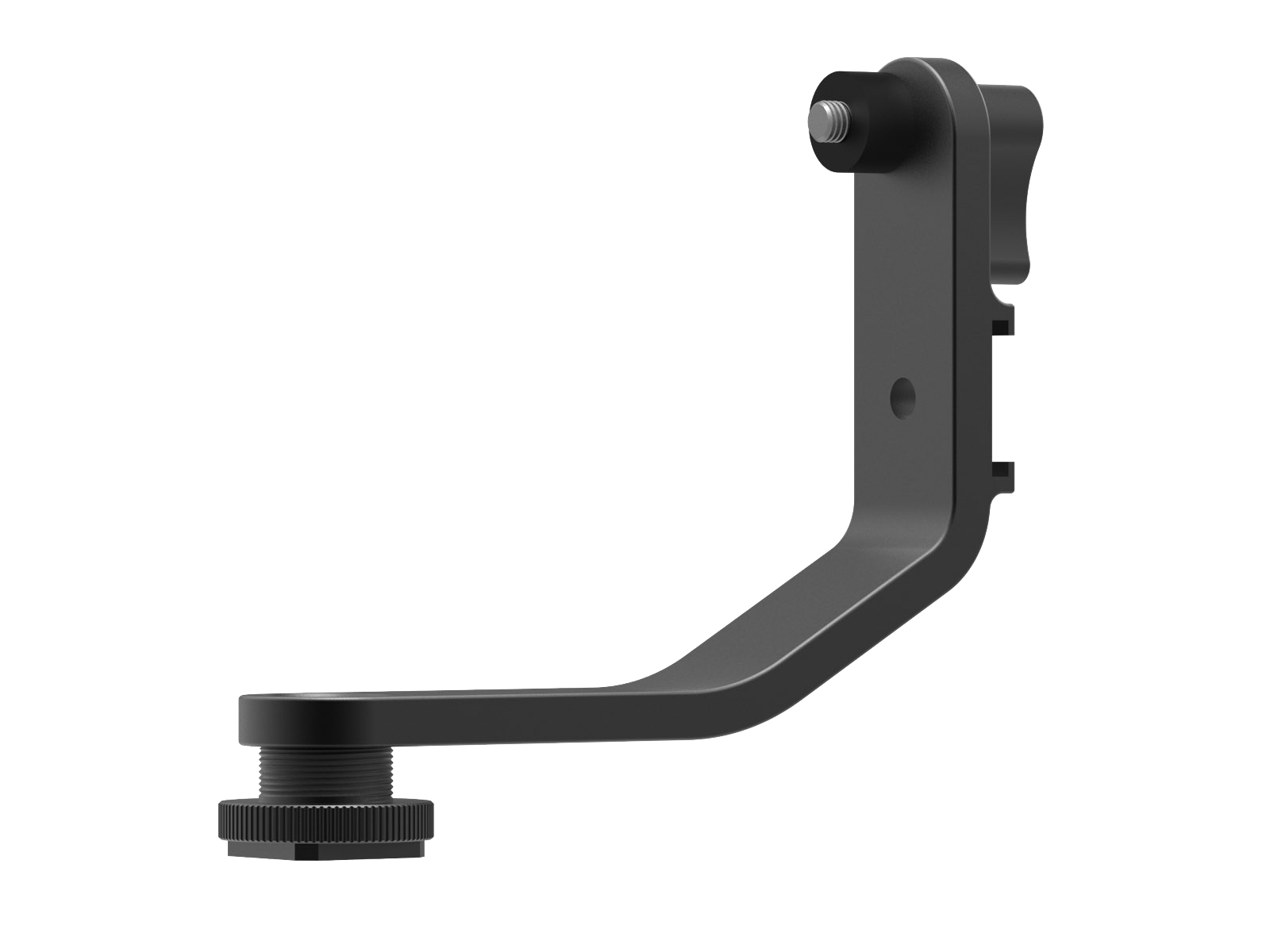

カメラのシューアダプタを利用して簡単に装脱着ができる角度調節可能な55HB専用モニターアームです。

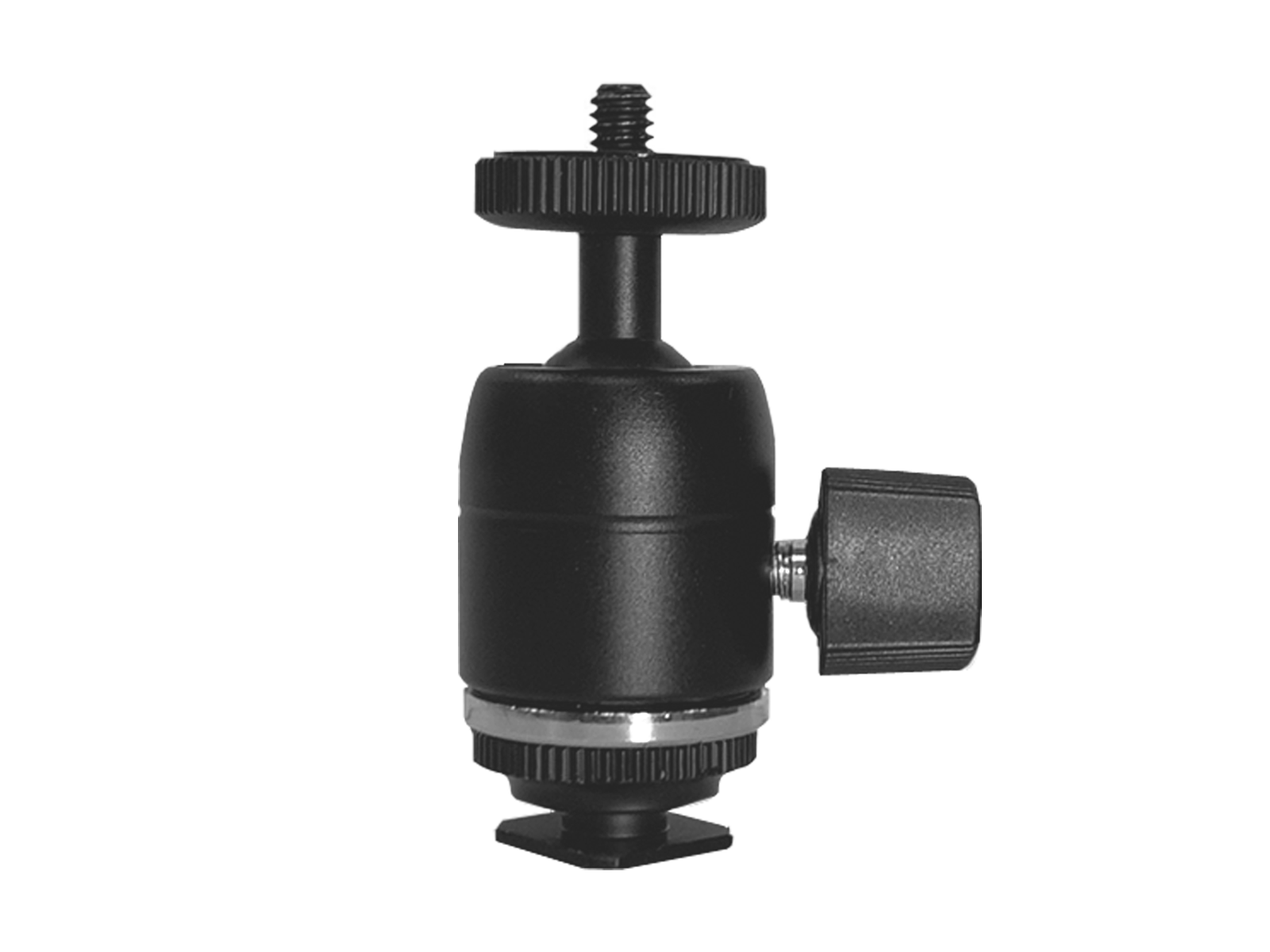

カメラのシューアダプタを利用して簡単に装脱着ができる角度調節可能なホットシューです。

55FLM 販売終了

75FLM 詳細はこちら
販売終了 販売終了
