H.265対応4K UHD@60pメディアプレイヤー「AS4K2K AS4L01X」

  • ■ 次世代映像圧縮技術H.265/HEVCで4K UHD@60p再生
  • ■ USB3.0高速自動コピー機能
  • ■ 電源自動ON/OFF機能
  • ■ アップ/ダウンスケーリング機能
  • ■ FTP自動ダウンロード機能
  • ■ 画面分割表示機能(動画・静止画・テロップ再生)
  • ■ コンテンツ同期再生機能
  • ■ シリアル通信でのリモートコントロール
  • ■ プレイボタンボックス[BX08R]でのコンテンツコントロール(オプション)
  • ■ VESA 75/100対応マウント金具

型番: AS4L01X
本体価格: OPEN
JANCODE: 4582169233353


販売終了

こちらの商品は別途お問い合わせください

■Introduction

 【AS4K2K AS4L01X】はHigh Efficiency Video Codec (HEVC)でエンコードされた4K Ultra High Definition (UHD)動画をスムースにデコーディングする ARM v.7 デュアルコア1.7GHz SoCを搭載。4Kデジタルサイネージに最適なハイエンドメディアプレイヤーです。【AS4L01X】は、HDMI 2.0端子を搭載し4K液晶モニターや プロジェクターなどへの接続が可能。本体の電源を点けることで本体に挿入したSDXCカードから動画コンテンツを自動再生、リピート再生します。また、準備する 放映コンテンツの映像クオリティに関わらず接続した液晶モニターやプロジェクターに合わせ出力する映像解像度をアップ/ダウンスケーリングするスケーリング機能を搭載。 フルHDコンテンツしかお持ちでない方でも出力映像クオリティを最大4K@60 Y.Pb.Pr 4:2:0に変換し4K液晶モニターへ表示が可能となります。
 任意の時刻に【AS4L01X】を電源ON/OFFする「電源ON/OFFタイマー機能」、コンテンツが収録されたUSBメモリキーを【AS4L01X】に挿し込むだけで再生コンテンツの更新が可能な 「USB3.0高速自動コピー機能」、HDMI2.0出力端子からの出力解像度・周波数を任意に設定することで、対応解像度・周波数違いによるモニター非表示を防ぐ 「アップ/ダウンスケーリング機能」は、デジタルサイネージの導入現場をサポートします。

 また、ネットワーク環境でご利用いただくと、【AS4L01X】は、より効果的なサイネージプレイヤーとして活躍します。「FTPダウンロード機能」は、ダウンロード元の フォルダ指定やアクセス時刻をメニュー画面または設定ファイルにて設定し、ダウンロードコンテンツはFTPサーバ上に配置するリストファイルにて 任意に設定できるので、自由度の高いコンテンツ更新が行えます。
「同期再生機能」は、複数の【AS4L01X】をネットワークスイッチングハブで接続し、コンテンツを同期再生します。同じ映像を複数ディスプレイで放映し、 設置ロケーションでの広告効果を高めたり、複数のディプレイで連動した映像を表示したりすることでインパクトのあるサイネージを演出します。
 この他、動画/静止画/テロップの分割同時表示が出来る「画面分割表示機能」は様々な情報を発信することで、あらゆる視聴者に訴求が可能。 また、RS232Cによる外部制御に対応し、お手持ちのPCから【AS4L01X】へコマンドを送信して放映コンテンツの効果的な切替が行えます。
 なお、別途オプション品のプレイボタンボックス「BX08R」との接続利用に対応しています。「BX08R」は、オプションのLEDプレイボタンを最大8個接続でき、 【AS4L01X】から再生されるコンテンツを視聴者自らが選択可能となります。最大3台までBX08Rのデイジーチェーン接続に対応し、放映コンテンツ数に合わせて最大24個までの LEDプレイボタンの同時利用でインタラクティブなデジタルサイネージが行えます。

 あらゆるデジタルサイネージ用途でご利用いただける多彩な機能を搭載し4Kコンテンツをスムースにデコーディングする【AS4L01X】で ハイクオリティな4Kデジタルサイネージが可能となります。




特長

次世代映像圧縮技術H.265/HEVCで4K UHD@60p再生
 【AS4K2K AS4L01X】はHigh Efficiency Video Codec (HEVC)でエンコードされた4K Ultra High Definition (UHD)動画をスムースにデコーディングする ARM v.7 デュアルコア1.7GHz SoCを搭載。HDMI 2.0出力端子から4K液晶モニターやプロジェクターなどへの接続が可能。本体の電源を点けることで 本体に挿入したSDXCカードから動画コンテンツを自動再生、リピート再生します。
4K60






USB3.0高速自動コピー機能
 ネットワークが無い環境でも放映コンテンツの更新を可能にする、USB3.0高速自動コピー機能を搭載。新たに放映したいコンテンツが保存されたUSBメモリキーを AS4K2KのUSBコネクタに挿し込むだけで、USBメモリキー内のファイルをSDXCカードへコピーします。USBメモリキー内とSDXCカード内のコンテンツを比較した 差分更新方式で、コンテンツの更新に掛かる時間を大幅に短縮します。
 *コピーには不正コピー防止ファイルが必要です。
 *USBコピーが可能な1ファイルのサイズは最大1.8GB迄です。
USBコピー






電源自動ON/OFF機能
 予め設定した任意の時刻にAS4L01Xを電源ON/OFFする事が可能です。放映したい時間や設置場所のオープン/クローズ時間に合わせてAS4K2Kをご利用頂けます。






アップ/ダウンスケーリング機能
 準備する放映コンテンツの映像クオリティに関わらず接続した液晶モニターやプロジェクターに合わせ出力する映像解像度を アップ/ダウンスケーリングするスケーリング機能を搭載。フルHDコンテンツしかお持ちでない方でも出力映像クオリティを 4K@60 Y.Pb.Pr 4:2:0に変換し4K液晶モニターへ表示が可能です。また、コンテンツとシンク機器の対応フォーマットが異なる環境でも、 シンク機器の対応フォーマットに合わせてスケーリング出力することで、現場で放映出来ないといったトラブルを防ぎます。

フォーマット一覧:
 2160p60Hz/ 2160p50Hz/ 2160p30Hz/ 2160p25Hz/ 2160p24Hz/ 4096x2160p60Hz/
 1366x768@60Hz/ 1080p60Hz/ 1080p50Hz/ 1080p30Hz/ 1080p25Hz/ 1080p24Hz/
 1080i50Hz/ 1080i/ 480p/ 576p/ 720p/ 720p50Hz/
 NTSC/ Pal-B/ Pal-B1/ Pal-D/ Pal-D1/ Pal-G/ Pal-H/ Pal-I/ Pal-K/ Pal-M/ Pal-N/ Pal-Nc/
 VESA 640x480@60Hz/ VESA 1024x768@60Hz/ VESA 1280x720@60Hz/
 VESA 1366x768@60Hz


 ※ "1080p60Hz"/ "1080i"/ "720p"選択時、59.94Hzで出力されます。

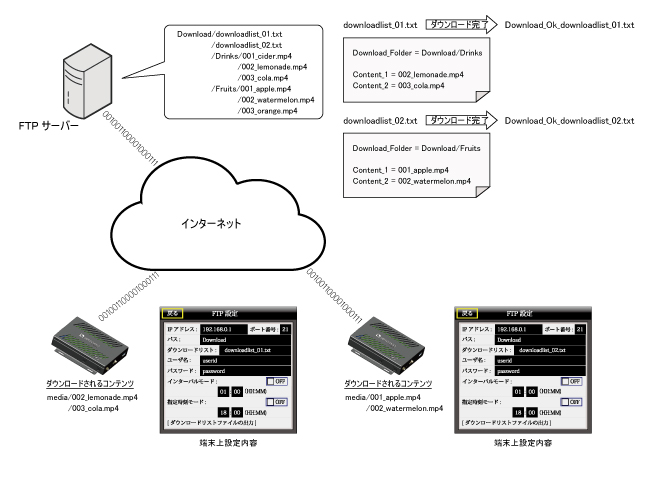

FTP自動ダウンロード機能
 「FTPサーバに保存したコンテンツをダウンロードし、再生コンテンツの更新が可能です。FTPサーバへのアクセスタイミングは、 指定時刻(時:分)を任意に設定が可能です。また、1台毎にFTPサーバのフォルダ指定が出来るので、 各端末に合ったコンテンツの配信が簡単に行えます。
 *静止画とテロップ用テキストは、指定フォルダ内のファイルを全てダウンロードします。
FTPダウンロード

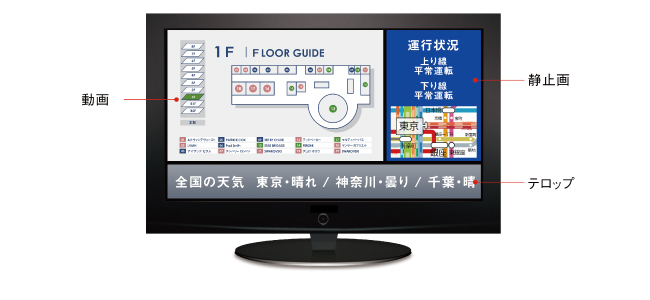

画面分割表示機能(動画・静止画・テロップ再生)
 動画・静止画・テロップの同時表示が簡単に行えます。動画・静止画の表示位置は3種類から選択可能。テロップは日本語と英語に対応します。
画面分割表示






コンテンツ同期再生機能
 複数のAS4L01Xをネットワークスイッチングハブで接続し、コンテンツを同期再生します。同じ映像を複数ディスプレイで放映し、 設置ロケーションでの広告効果を高めたり、複数のディプレイで連動した映像を表示したりすることでインパクトのあるサイネージを演出します。
※デモ機による事前検証を推奨しております。

同期再生






シリアル通信でのリモートコントロール
 ”TeraTerm”等のターミナルソフトにて、予め指定されたASCIIコマンドをAS4L01Xに送信することで動作制御が可能です。 「再生/停止」「次コンテンツ再生」「ファイル名指定再生」「音量調整」等がお手持ちのPCより制御できます。
 *別途、PCとAS4L01Xを接続する為のD-Sub9ピンケーブルが必要です。






プレイボタンボックス「BX08R」でのコンテンツコントロール (オプション)
 放映コンテンツはLEDボタンを押すと直ぐに自動再生されるので、複数の商品の中から興味のある物のみをピンポイントで紹介できます。 ボタン選択によるコンテンツの切り替えが非常にスムースで、より効果的なアピール環境を提供します。
 また、最大3台までBX08Rのデイジーチェーン接続に対応。放映コンテンツ数に合わせて最大24個までのLEDプレイボタンの同時利用が可能となります。 PoC(パワー・オーバー・ケーブル)にも対応しBX08RへのACアダプター接続が不要。難しい接続や設定を必要としない為、 モニターとコンテンツがあれば、すぐにでもご利用可能です。
 *BX08Rはロット受注生産品です。

ボタン制御






VESA 75/100対応マウント金具
 VESA75/100に対応したマウント金具を標準付属。液晶モニターの背面や壁への設置時に役立ちます。





本体外観





製品仕様

シリーズ名 AS4K2K
製品型番 AS4L01X
対応メディア SDXCカード クラス10対応(最大128GB)x 1 *1)
対応フォーマット 動画
(.mp4/.mov/.mpg)
H.265: 最大3840x2160p60
H.264: 最大1920x1080p60
VP9: 最大3840x2160p60
静止画
(.jpg)
※画面分割表示機能時のみ可
JPG
 動画/静止画(左右一方)表示時 静止画サイズ: 691x2016
 動画/静止画(左右両方)表示時 静止画サイズ: 346x2016
 動画/静止画(左右一方)/テロップ表示時 静止画サイズ: 691x1771
 動画/静止画(左右両方)/テロップ表示時 静止画サイズ: 346x1771
対応ビットレート 最大40Mbps(CBR)
※最大値はフォーマット・コンテンツにより変動します
映像出力 HDMI x 1(18Gbps)
音声出力 HDMI x 1 / S/PDIF(光デジタル2ch) x 1
シリアルI/O

ミニD-Sub 9ピン(オス)

 ※BX08R接続またはターミナルソフトからのシリアルコントロール時
ネットワークI/F

RJ-45 (有線LAN)
※NTP サーバーからの時間同期利用時にのみ使用

その他I/O USB3.0 x 1
動作温度 0℃ ~ 40℃
動作湿度

10% ~ 85%(結露なきこと)

電源

DC 12V/1.5A

消費電力 最大15W
寸法 154(D) x 107(W) x 28.8(H) mm
重量 約550g
付属品 本体/ ACアダプター/ リモコン/ セキュリティメディアカバー/ ブラケットx 2(取付用ネジ4本含む)
認証 FCC/ CE/ PSE(ACアダプター)
*1) microSDカード→SDカード変換アダプターにてご利用する場合、データを認識できず再生しない場合があります。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ TeraTermはフリーソフトウェアです。BSDライセンスのもとに配布されています。
※ 画像はハメコミ合成です。
※ 仕様は改良の為、予告なく変更する場合がございます。
※ 「BX08R」はロット受注生産品です。詳しくは弊社までお問い合わせ下さい。



■オプション品:専用プレイボタンボックス


専用プレイボタンボックス

 【BX08R】は、AS4L01Xに接続可能なプレイボタンボックスです。オプションのLEDプレイボタンを最大8個接続が可能。
AS4L01Xから再生される動画や静止画コンテンツをお客様自ら選択が可能となります。
また、最大3台までBX08Rのデイジーチェーン接続に対応。放映コンテンツ数に合わせて最大24個までのLEDプレイボタンの同時利用が可能となります。

 放映コンテンツはLEDボタンを押すと直ぐに自動再生されるので、複数の商品の中から興味のある物のみをピンポイントで紹介できます。
ボタン選択によるコンテンツの切り替えが非常にスムーズ、ストレス無しで、より効果的なアピール環境を提供します。 また、PoC(パワー・オーバー・ケーブル)に対応しBX08RへのACアダプター接続が不要なので、難しい接続や設定を必要としない為、 モニターとコンテンツがあれば、すぐにでもご利用可能です。
駆動部が無く、耐久性に優れた【AS4L01X】と【BX08R】は、店頭での高画質映像を活用したプロモーションやデジタルOOH(Out-Of-Home)等での 動画再生機として最適なプロモーションツールです。

型番: BX08R
標準価格: オープン
JANCODE: 4582169232950
※AS4K2KとBX08Rを接続するには、別途RS232Cケーブル(D-Sub9ピン メスメス同士)が必要です。
販売終了



本体外観




製品仕様

製品型番 BX08R
シリアルI/O

ミニD-Sub9ピン (RS-232C) x 2
※AS4L01X接続、BX08Rデイジーチェーン接続用

ボタン接続コネクタ

RJ-11 x 8

端末ID設定 DIPスイッチ (デイジーチェーン接続時に利用)
VESA
(FPMPMI規格)

100x100mm

電源

DC5V
※AS4L01X D-Sub9ピンコネクタより電源供給

デイジーチェーン時はミニD-Sub9ピンコネクタより給電
動作温度 0℃ ~ 40℃
動作湿度

10% ~ 85%(結露なきこと)

寸法 123.3(D) x 76.8(W) x 29.5(H) mm
重量 約300g
※仕様は改良の為、予告なく変更する場合がございます。



専用LEDプレイボタン
プレイボタンボックス「BX08R」とご利用頂ける専用LEDプレイボタンです。
・ボタン色:赤
・ケーブル長:100cm

型番: LEDBTN
本体価格: OPEN
JANCODE: 4582169233575
販売終了
