18Gbpsフルスペック対応プラスチック光ファイバHDMIケーブル「AHT-xxB」

  • ■ 国産POF(Plastic Optical Fiber)を採用
  • ■ 優れた耐折性(許容曲げ半径5㎜)と
    高屈曲性(繰り返し曲げ耐性10万回以上)
  • ■ 最大18Gbpsまでの信号を伝送可能
  • ■ HDR対応
  • ■ 最長50m HDMI伝送可能
  • ■ ノイズフリー
  • ■ 難燃性プラスチック素材採用
    (プレナムケーブル・UL444 CMP)
  • ■ 超軽量・細径
    (15m約300g・直径5㎜・AWG12相当)
  • ■ 機器間での電力不足対策用のUSB給電ポート搭載



18Gbpsフルスペック対応プラスチック光ファイバHDMIケーブル「AHT-xxB」








AHT-10B (10m)
本体価格: OPEN
JAN: 4582169233582
ダイレクトショップへ


AHT-15B (15m)
本体価格: OPEN
JAN: 4582169233599
ダイレクトショップへ
AHT-20B (20m)
本体価格: OPEN
JAN: 4582169233605
ダイレクトショップへ
AHT-30B(30m)
本体価格: OPEN
JAN: 4582169233612
ダイレクトショップへ
AHT-40B(40m)
本体価格: OPEN
JAN: 4582169233629ダイレクトショップへ

AHT-50B(50m)
本体価格: OPEN
JAN: 4582169233636ダイレクトショップへ




■Introduction

本製品は、最大4K60p 4:4:4 8bitまでの伝送やHDR、CECに対応した18Gbpsフルスペック対応プラスチック光ファイバHDMIケーブルです。長さは、10m~50mで全6種(10m [型番:AHT-10B]、15m [型番:AHT-15B]、 20m [型番:AHT-20B]、30m [型番:AHT-30B]、40m [型番:AHT-40B]、50m [型番:AHT-50B])を取り揃えています。

 ケーブルワイヤーは国産プラスチック光ファイバを採用し、通常のガラス光ファイバケーブルの許容曲げ半径(約15mm~20mm ※弊社調べ)に比べ、本製品では許容曲げ半径5mm以下の耐折性に耐屈曲性(繰り返し曲げ耐性10万回以上 ※1)と非常に優れ、通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しません。また、ケーブル外皮には難熱性プラスチック素材を採用した燃えにくい設計で、UL444 CMPに対応したプレナムケーブルとなっており、安全性の面でも優れた性能を発揮します。

 端子はソース側とディスプレイ側に分かれており、ディスプレイ側にのみ長尺伝送時の電力不足を補うためのUSB給電ポートを設け、接続機器からの電力給電不足が発生しても、USBポートからの給電を行うことで正常な伝送を可能にします。

 長距離伝送(最大50m)、超軽量・細径(10mモデルにて重さ約300g、直径5mm)、ノイズフリーなどの光ファイバの特性も持ち合わせており、医療現場や撮影現場、FA機器などで長距離伝送が必要な環境やシビアなEMIやRFI制御を要する環境、振動の多い環境まであらゆるシーンでご利用いただける18Gbpsフルスペック対応プラスチック光ファイバHDMIケーブルです。

特長

国産POF(Plastic Optical Fiber)を採用

国産プラスチック光ファイバ(GI-POF)を採用することで、耐折性・耐屈曲性に優れ、軽量・細径ながら長距離で安定的な大容量高速伝送が可能となっております。

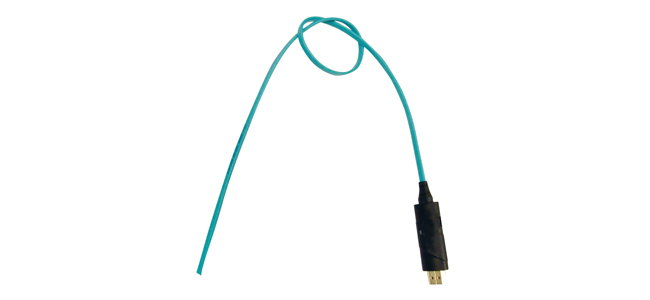

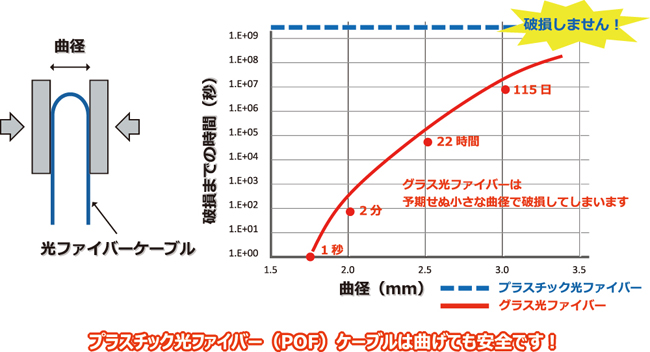

優れた耐折性と高屈曲性
通常のガラス光ファイバケーブルの許容曲げ半径(約15㎜~20㎜※弊社調べ)に比べ、POFを採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れ、かつ耐屈曲性(繰り返し曲げ耐性10万回以上)にも優れています。※1
その為、通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。


※画像はPOFの特性を示すもので実際の使用環境では推奨致しません。

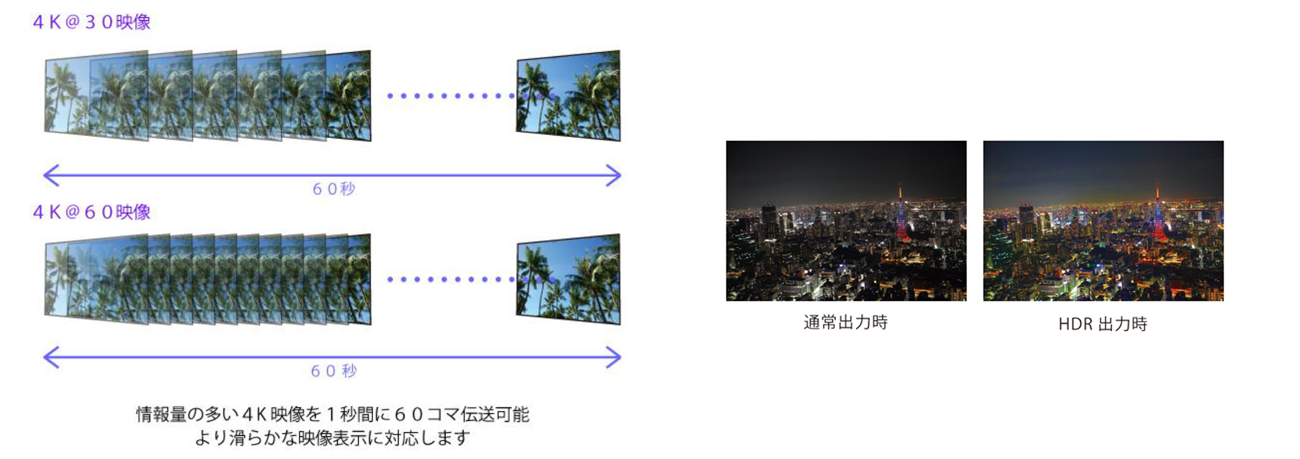

最大18Gbps対応 4K60p 4:4:4までの信号を伝送可能・HDRにも対応
18Gbps対応で最大4K60p 4:4:4 8bitまでの伝送が可能で、HDRやCECにも対応しております。

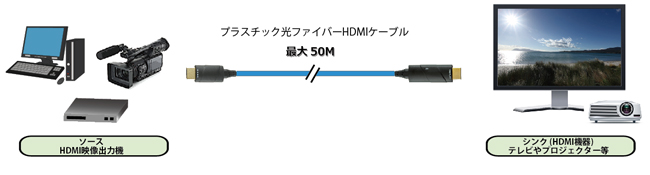

最長50m HDMI伝送可能
最長50mまでHDMI信号をUSB給電なしで伝送可能です。






ノイズフリー
光ファイバケーブルなので、ノイズフリーです。また電気的なノイズに対して影響を受けることはありません。その為ノイズ対策不要で配線ルートを自由に設置できます。






ケーブル外皮に難燃性素材を採用(プレナムケーブル)
ケーブル外皮素材に難燃性プラスチックを採用しており、UL444 CMPに対応したプレナムケーブルです。




超軽量・超細径(10m 約300g・直径5㎜)
従来の銅線HDMIケーブルに比べて重量は最大でも約30%程度に抑えられており、ケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。※1

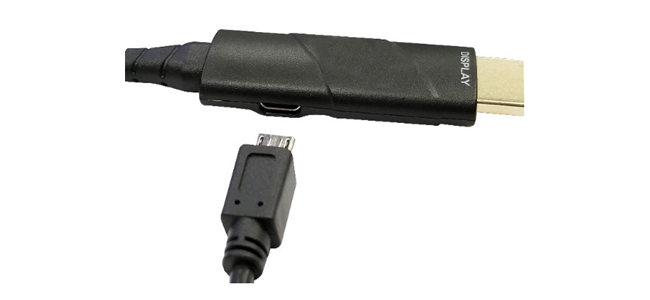

機器間の接続相性対策用のUSB給電ポート搭載
端子がソース側端子とディスプレイ側端子に分かれており、ディスプレイ側には長尺伝送時の電力不足を補うためのUSB給電ポートを設けてあります。これにより機器間の相性などによりケーブルのみで正常伝送できない場合でも、USB給電をすることで正常な伝送を可能にします。※1

■製品外観



※クリックすると拡大します


■使用上の注意

◆本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。

◆本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)

◆本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。

◆本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

デモ機お貸出しのご依頼→詳細はこちら




製品仕様

シリーズ 18Gbpsフルスペック対応プラスチック光ファイバHDMIケーブル
製品型番 AHT-xxB(xxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50

コネクター

ソース側 HDMIタイプA オス x 1
ディスプレイ側 HDMIタイプA オス x 1 / 給電用Micro USBタイプB メス x 1
コネクター最大幅 20mm
ケーブルタイプ アクティブ:POF 4、銅線 6
最大伝送速度 18Gbps
HDCP パススルー
HDR 対応
CEC 対応
HEAC 非対応
電源 5V USB給電
最大消費電力 1.7w
カラー ケーブル:アクアブルー / コネクター部: 黒
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 5mm
ケーブル許容張力 20kgF(200N)
コネクタ部許容張力 20kgF(200N)
ケーブル方向性 あり
最大解像度 4K60p 4:4:4 8bit
動作温度/保存温度 -20℃~70℃ / -20℃~85℃
動作湿度/保存湿度 5~85% / 5~85%
付属品 給電用ケーブル(Micro USBタイプB ↔ USBタイプA)
保証期間 1年間(コネクタ部分 内部ICチップのみ)

※1 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。

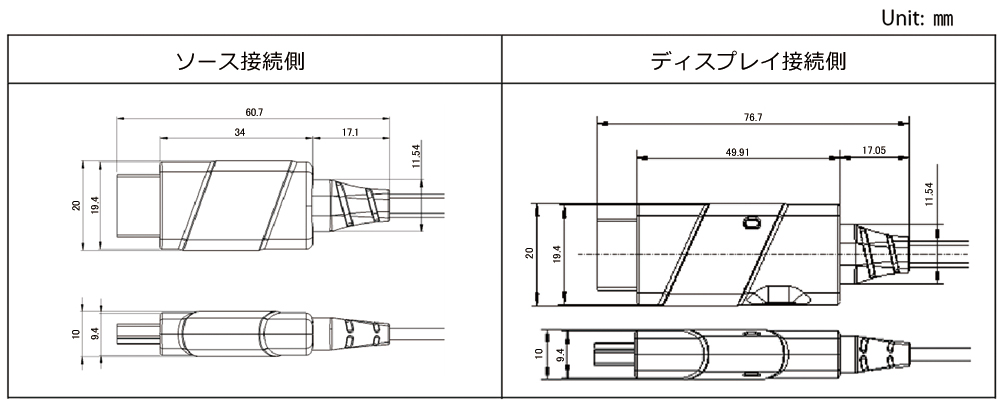

外形寸法図(pdf)
