脱着式プラスチック光ファイバDisplayPortケーブルAMD-xxM

  • 最大4K60p 4:4:4 8bit 対応
  • 最長50m伝送可能
  • ミニDisplayPort DisplayPort端子採用
  • 脱着可能なミニDisplayPort to DisplayPort変換コネクタ標準付属
  • MST(マルチストリームトランスポート)対応※3)
  • 国産GI-POF(Plastic Optical Fiber)を採用
  • 優れた耐折性(許容曲げ半径5mm)
  • ケーブル外皮に難燃性プラスチック素材採用

販売終了

ダイレクトショップ

AMD-05M (5m)
本体価格: OPEN
JAN: 4582169235647
販売終了

AMD-10M (10m)
本体価格: OPEN
JAN: 4582169235654
販売終了

AMD-15M (15m)
本体価格: OPEN
JAN: 4582169235661
販売終了

AMD-20M(20m)
本体価格: OPEN
JAN: 4582169235678
販売終了

AMD-30M(30m)
本体価格: OPEN
JAN: 4582169235685
販売終了

AMD-50M(50m)
本体価格: OPEN
JAN: 4582169235692

販売終了

Introduction

 AMD-xxMシリーズは、脱着式プラスチック光ファイバDisplayPortケーブルです。最大4K60p 4:4:4 8bitまでの高解像度映像を最長50mまで長距離伝送することが可能です。※1) また、HDR映像の表示や、HDCP 2.2/1.xコンテンツの再生に対応しています。

 コネクタ部にはミニDisplayPort端子を採用。コネクタ幅はわずか13.5mmと極細設計の為、敷設などで配管通線する際もスムーズにケーブルを通すことができます。※2) また、脱着式のミニDisplayPort to DisplayPort変換コネクタを標準付属。用途に合わせて装着をすることで、DisplayPort to DisplayPort、 ミニDisplayPort to DisplayPort、 DisplayPort to ミニDisplayPortなどの接続も可能になります。

 AMD-xxMシリーズでは、DisplayPort規格Ver 1.2より追加されたMST(マルチストリームトランスポート)にも対応。MST対応の入出力搭載ディスプレイ 2台とAMD-xxMシリーズを併用することで、2台のディスプレイ間をデイジーチェーン接続しながら、拡張、または複製表示することが可能となります。※2)

 ケーブルワイヤーは国産プラスチック光ファイバを採用し、通常のガラス光ファイバケーブルの許容曲げ半径(約15mm~20mm ※弊社調べ)に比べ、本製品の許容曲げ半径は5mm以下と耐折性に非常に優れており、通常のガラス光ファイバケーブルに比べ折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しません。さらにケーブル外皮には難熱性プラスチック素材を採用した燃えにくい設計で、UL444 CMPに対応したプレナムケーブルとなっており、安全性の面でも優れた性能を発揮します。※4)

 また、光ファイバケーブルなので超軽量・細径で従来の銅線DisplayPortケーブルに比べて重量は抑えられており(15m 約340g)、ケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。

 AMD-xxMシリーズは、難燃性プレナムグレードが求められる設備、軽量化が必要なサーバールーム、ノイズフリーが必要な医療現場、FA機器や組込み機器など、ミニDisplayPort及びDisplayPortを使用するあらゆる環境でご利用いただけます。

特長

最大4K60p 4:4:4 8bit対応 / 最長50m伝送可能

最大4K60p 4:4:4 8bitまでの高解像度映像を最長50mまで長距離伝送することが可能です。※1) また、HDR映像の表示や、HDCP 2.2/1.xコンテンツの再生に対応しています

最大4K60p 4:4:4 8bit対応 / 最長50m伝送可能

ミニDisplayPort端子採用 / 脱着可能なミニDisplayPort to DisplayPort変換コネクタを標準付属

コネクタ部にはミニDisplayPort端子を採用。コネクタ幅はわずか13.5mmと極細設計の為、敷設などで配管通線する際もスムーズにケーブルを通すことができます。※2) また、脱着式のミニDisplayPort to DisplayPort変換コネクタを標準付属。用途に合わせて装着をすることで、DisplayPort to DisplayPort、ミニDisplayPort to DisplayPort、DisplayPort to ミニDisplayPortなどの接続も可能になります。

ミニDisplayPort端子採用 / 脱着可能なミニDisplayPort to DisplayPort変換コネクタを標準付属

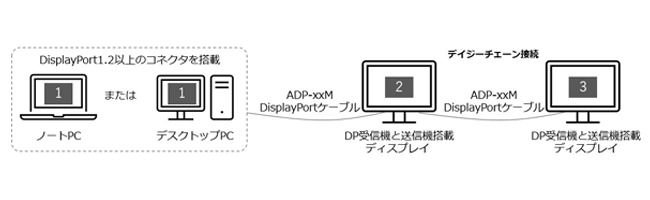

MST(マルチストリームトランスポート)対応

DisplayPort規格Ver 1.2より追加されたMST(マルチストリームトランスポート)にも対応。MST対応の入出力搭載ディスプレイ 2台とAMD-xxMシリーズを併用することで、2台のディスプレイ間をデイジーチェーン接続しながら、拡張、または複製表示することが可能となります。※3)

MST(マルチストリームトランスポート)対応

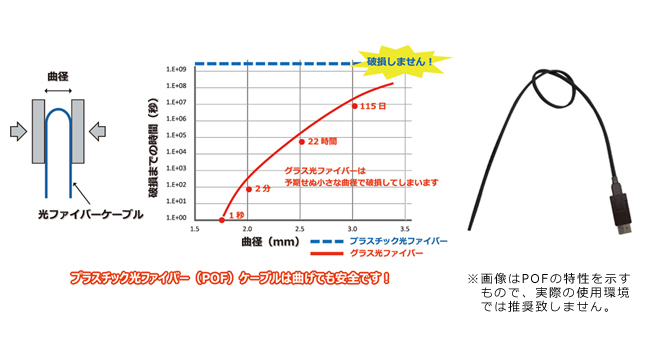

国産GI-POF(Plastic Optical Fiber)採用 / 優れた耐折性

ケーブルワイヤーは国産プラスチック光ファイバを採用し、通常のガラス光ファイバケーブルの許容曲げ半径(約15mm~20mm ※弊社調べ)に比べ、本製品の許容曲げ半径は5mm以下と耐折性に非常に優れており、通常のガラス光ファイバケーブルに比べ折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しません。※4)

国産GI-POF(Plastic Optical Fiber)採用 / 優れた耐折性

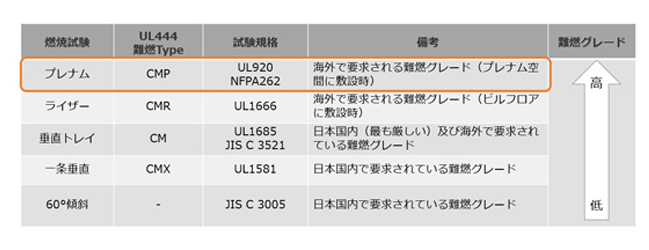

ケーブル外皮に難燃性素材を採用(プレナムケーブル)

ケーブル外皮素材に難燃性プラスチック素材を採用しており、UL444 CMP 最高難燃グレードに対応したプレナムケーブルです。安全性の面でも優れた性能を発揮します。※4)

ケーブル外皮に難燃性素材を採用(プレナムケーブル)

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

製品仕様

シリーズ 脱着式プラスチック光ファイバDisplayPortケーブル
製品型番 AMD-xxM(xxはメートル数が入ります)
長さラインナップ(m) 5 / 10 / 15 / 20 / 30 / 50
コネクター ソース側 ミニDisplayPort オス x1
ディスプレイ側 ミニDisplayPort オス x1
コネクター最大幅 20.8mm
コネクター脱着後最大幅 13.5mm
ケーブルタイプ アクティブ:POF 4、銅線 6
最大伝送速度 21.6Gbps(1レーンあたり5.4Gbps)
HDCP 2.2 / 1.x
HDR 対応
外部電源 不要
最大消費電力 0.33W
カラー ケーブル:黒 / コネクター部:黒
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 5mm
ケーブル許容張力 196N(20kgf)
コネクタ部許容張力 196N(20kgf)
ケーブル方向性 あり
動作温度 / 保存温度 -20℃~50℃ / -20℃~70℃
動作湿度 / 保存湿度 40~85% / 25~90%
付属品 専用DisplayPortコネクタ(ソース側)x1 / 専用DisplayPortコネクタ(ディスプレイ側)x1 / 脱着式コネクタ固定ピン x2
保証期間 1年間(コネクタ部分 内部ICチップのみ)

※1)稀に接続機器から十分な電力を得られず、正常動作しないことがありますので、事前にデモ機での評価を推奨します。
※2)Φ22mm以上での配管通線を推奨します。また、配管を通すときは端子部等が露出しないように細心の注意を払ってください。
※3)DisplayPort 1.2 MSTに対応の入出力端子を搭載しているディスプレイに接続する必要があります。
※4)数値はケーブルの特性を示すもので、性能を保証するものではありません。
※ 特定の機器との間で発生する不具合(一般に相性と呼ばれるもの)に関する動作は保証致しません。事前の機器評価を推奨します。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
※ 「x.v.Color」および「x.v.Color」ロゴは、ソニー株式会社の商標です。

DisplayPort対応機能一覧

機能 対応
3D
Deep color 32bit
x.v.color 4:4:4
PCM
HBR3
MST
Dual-mode DP++ ×
HDCP 2.2 / 1.x
HDR

オプション

AMDシリーズ専用DisplayPortコネクタ

AMD-xxMシリーズ専用の脱着式ミニDisplayPort to DisplayPort変換コネクタです。保守用などでご希望の場合にお求めください。
※標準で付属しております。

ソース側

型番:AMD-SC
JAN:4582169235708
販売終了

ディスプレイ側

型番:AMD-DC
JAN:4582169235715
販売終了

AMDシリーズ専用DisplayPortコネクタ

AMDシリーズ専用HDMI2.0変換コネクタ ディスプレイ側

AMD-xxMシリーズ専用の脱着式ミニDisplayPort to HDMI 2.0変換コネクタです。
ディスプレイ側をHDMI端子に変換し、一般的なHDMIディスプレイへの接続を可能にします。

型番:AMD-HC
JAN:4582169235722
販売終了

AMDシリーズ専用HDMI2.0変換コネクタ ディスプレイ側
