HDMI入出力端子搭載高機能5型フィールドモニター 「55HA」

  • ■ HDMI入出力端子(各1系統)搭載
  • ■ 4つのファンクションキー搭載
  • ■ 音声出力用イヤホン端子搭載
  • ■ EOS 5D MK-IIレックモード
  • ■ グリッド表示機能
  • ■ ヒストグラム表示機能
  • ■ DSLRスケーリング機能搭載
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ ルマ アンダー(オーバー)警告機能
  • ■ ピクセル等倍とアンダースキャン機能
  • ■ 色温度設定とカラー表示モード搭載
  • ■ ユーザー設定対応
  • ■ キヤノン社LP-E6専用プレート付属
  • ■ 脱着可能なナイロン製サンシェード採用(オプション)

型番: 55HA
本体価格: OPEN
JANCODE: 4582169232783


販売終了致しました



デジカメアイテム丼


■Introduction

「55HA」は、「超軽量!5型HDMI端子搭載液晶モニター[型番:CL5585H]」の後継機種となります。
新機能として、EOS 5D Mark IIにて動画の録画開始時にスムーズに撮影を開始できる「レックモード」機能を搭載。
EOS 5D MK-IIでは動画撮影開始時に1080iから480pへと切り替わる為、撮影開始直後の数秒間モニターが遮断され映像確認ができない状況を常に480p解像度に固定することで映像表示の遮断を解消、よりスムーズな撮影を可能にしました。
本体側面には入力されたHDMI信号をパススルー出力するHDMI出力端子と音声出力用のイヤホン端子を新たに搭載。
外部録画機器や他のモニターへの接続が可能になり、音声を確認しながらの作業も可能となります。
映像入力端子は、HDMI入力最大1080/60pのフルHD映像信号入力に対応し、映像クオリティが求められた撮影時でのカメラ接続にもご利用いただけます。

また新たに4つのファンクションキーを搭載し、「DSLRスケーリング」「ピーキング」「フォールスカラー」など利用頻度の高い機能を任意で割り振り設定でき、使用したい機能を素早く呼び出すことが可能となりました。
その他にも新機能として風景撮影時の地平線や水平線、被写体撮影での構図取りなどバランスの取れた撮影が可能にする「グリッド表示機能」や、輝度分布を示し露出レベルの傾向や全体の階調確認に重宝する「ヒストグラム表示機能」を新たに搭載致します。

さらに撮影アシスト機能として、カメラからの表示アスペクト比設定との組み合わせでフィールドモニター液晶パネル上にフルスクリーン表示が可能とな「DSLRスケーリング機能」、露出やピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーでの白トビエリアを警告表示するゼブラ機能に付け加え黒つぶれエリアも警告表示する「クリップガイド機能」等の機能を多数を新たに搭載します。

本製品には、標準でキヤノン社製バッテリー「型番:LP-E6」を装着できる専用プレート、シューアダプター、ACアダプターを付属。オプションにてソニー社製Lバッテリー専用プレート[型番:SONNP-F]、ニコン社製EN-EL15バッテリー専用プレート[型番:NIKEN-EL15]、パナソニック社製CGA-D54s専用プレート[型番:PANCGAD54S]、キヤノン社製BP-945バッテリー専用プレート[型番:CANBP-945]で各バッテリーの装着に対応します。
HDMI入出力端子によりパススルーを実現、また多数の撮影アシストできる新機能を搭載しより使いやすくなった5型フィールドモニターでムービー、スチール撮影問わずご利用いただけます。

■特長

HDMI入出力端子(各1系統)搭載


デジタル一眼レフカメラやビデオカメラ出力されたHDMI信号を入力する接続端子の他、入力されたHDMI信号をパススルー出力するHDMI出力端子を本体側面に搭載。
5型フィールドモニターでのフォーカスや構図確認用の他、外部液晶モニターへ接続することで他の撮影スタッフやクライアントとの映像共有に役立ちます。




4つのファンクションキー搭載


本体左側部に4つのファンクションキーを搭載。「DSLRスケーリング」「ピーキング」「フォールスカラー」など利用頻度の高い機能を任意で割り振り設定が可能です。




音声出力用イヤホン端子搭載
本体下側部に音声出力用のイヤホン3.5θ端子を搭載。映像と同時に音声も確認をすることが可能です。






EOS 5D MK-IIレックモード
EOS 5D Mark IIにて動画の録画開始時、カメラのHDMI端子映像出力解像度は1080iから480Pへと自動的に切り替わります。
今までの撮影用フィールドモニターでは、このカメラからの出力解像度が切り替わる度に信号認識処理を行うため撮影開始直後には必ずフィールドモニター上の映像は遮断され、撮影上の煩わしさは疎か、撮影開始直後数秒間の録画映像確認が行えませんでした。
EOS 5D MK-IIレックモードでは、撮影中カメラから出力される480pの表示解像度にフィールドモニター側で常時固定。
録画・未録画状態中、常時480p解像度表示を行う事でカメラ側からの映像出力切り替えの度に起こるフィールドモニター側での信号認識処理を省きモニター上での映像表示遮断を解消、よりスムーズな撮影環境を提供します。








グリッド表示機能
撮影映像の構図を決める目安として便利なグリッド表示機能を10種類から選択が可能。風景撮影時の地平線や水平線、被写体撮影での構図取りなどバランスの取れた撮影が可能となります。







ヒストグラム表示機能
ファンクションキーに機能を割り振る事でモニター画面上に輝度分布を表すヒストグラムの表示が可能。
露出レベルの傾向や全体の 階調確認に重宝します。またヒストグラム表示サイズを大小から、表示場所を四隅からそれぞれ選択可能です。







DSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。
接続するデジタル一眼レフカメラの種類を選ばず、DSLRスケーリング機能と表示アスペクト比設定の組み合わせで実際の撮影エリアのみを液晶画面上にフルスクリーン表示することが可能です。







ピーキング機能
ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。
ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを5型液晶モニターにピーキング機能を合わせることにより正確なピント合わせを実現します。







フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。
色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。
露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。
また、各IRE値での色分布バーを液晶下部に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。









クリップガイド機能
露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。
また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。
露出オーバーでの警告サインは設定項目にて点滅、または常時表示設定が可能です。







ルマ アンダー(オーバー)警告機能
「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意で設定。
撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。






色温度設定とカラー表示モード搭載
撮影場所や環境に合わせて色温度を5600K/6500K/9300K または、任意のRGB成分値にて設定が可能です。
また、カラー表示モードでは、「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色表現を用途に合わせて表示可能です。








ユーザー設定対応
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1~5までの5つのユーザー設定として登録することができます。
屋外用、屋内用、風景用、人物用など自分の目になれている環境を保存しておくことで環境に合わせて瞬時に設定変更が可能となります。







キヤノン社LP-E6互換バッテリーパックプレートを標準付属

屋外での撮影用にキヤノン社製LP-E6互換バッテリーパックプレートを標準付属。
また、現状オプション発売しているソニー社製Lシリーズ互換バッテリーパック[型番SON NP-F]とニコン社製EN-EL15バッテリー専用プレート[型番:NIKEN-EL15]、パナソニック社製CGA-D54s専用プレート[型番:PANCGAD54S]、キヤノン社製BP-945バッテリー専用プレート[型番:CANBP-945]で各バッテリーの接続が可能となります。
尚、製品には屋内での撮影に便利なACアダプターも付属します。





■オプション品: 互換バッテリーパックプレート

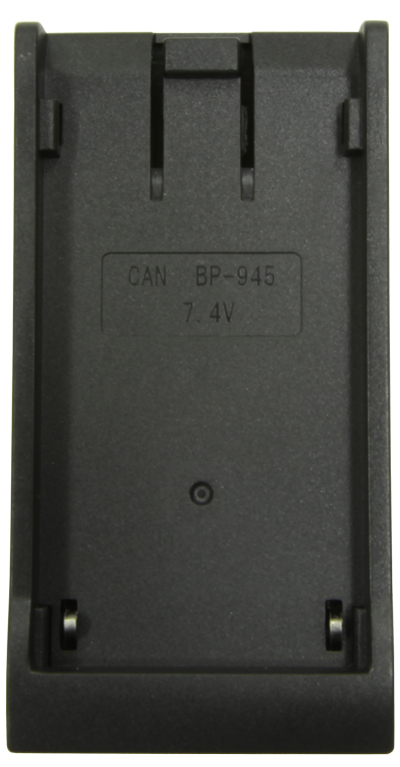

バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

購入する
バッテリーパックプレート「NIKEN-EL15」 型番: NIKEN-EL15
  (ニコン製「EN-EL15」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231403

購入する
バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

購入する
バッテリーパックプレート「SONNP-F」 型番: SONNP-F
  (ソニー製 Lシリーズ 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231083

ダイレクトショップサイトへ



■本体外観図






■製品仕様

製品型番 55HA
画面サイズ 5型
液晶解像度 800 x 480
輝度 400 cd/m2
コントラスト比 600:1
視野角 150°/ 130°(H/V)
入力 HDMI
出力 HDMI / オーディオ用端子3.5θミニピン
その他インターフェース USB(ファームウェア更新用)
電源 DC 7〜24V
消費電力 12W
動作温度 0℃~50℃
保存温度 -10~60℃
本体寸法 134x91x16(mm)
本体重量 約150g
同梱物 本体/シューアダプター/サンシェード取付用フレーム/キヤノンLP-E6用バッテリープレート/
ACアダプター/取扱説明書
※仕様は改良の為、予告なく変更する場合があります。
※ 全ての機器との動作を保証するものではありません。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報




対応バッテリーメーカー 対応バッテリー 専用プレート型番
キヤノン LP-E6 CANLP-E6 *本体同梱
BP-945 CANBP-945 *オプション販売
ソニー Lシリーズ SONNP-F *オプション販売
ニコン EN-EL15 NIKEN-EL15 *オプション販売
パナソニック CGA-D54s PANCGAD54S *オプション販売
