トップ > 製品情報 > 4K@30p対応!HDMI入出力端子搭載7型フルHD液晶フィールドモニター 「75HA」

75HA

  • ■ 4K UHD@30P 入出力対応 HDMI端子搭載
  • ■ 厚さ18mm、重量260g の超薄型軽量設計
  • ■ 高解像度(1920×1200)・広視野角(178°/178°) 7型IPSパネル採用
  • ■ 2つのファンクションキー搭載
  • ■ ヒストグラム機能
  • ■ 音声入力レベルメーター機能
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ DSLR スケーリング機能
  • ■ ルマ アンダー(オーバー)警告機能
  • ■ 脱着可能なナイロン製サンシェード標準付属
  • ■ ソニー社製 L バッテリー専用プレート付属

型番: 75HA
本体価格: OPEN
JANCODE: 4582169233278




■Introduction

「75HA」は、超薄型軽量!7 型ハイビジョンIPS液晶搭載フィールドモニター[型番:CL75HOXN]の後継機種です。4K UHD@30PのHDMI入出力に対応しており、増えつつある4Kカメラとの接続が可能です。
また本体の重さはわずか260g、厚さはたったの18㎜で前機種より重さ・厚さ共に約10%(*1)軽量化いたしました。
軽量ウルトラスリム設計で持ち運びも容易な為、場面を選ばずご利用いただけます。

液晶パネルにはIPS方式液晶パネルを採用し、フルHD以上の高解像度(1920x1200)、広視野角(上下左右各178°)、高コントラスト比(1200:1)の仕様で、ディテールな映像確認や周囲のスタッフやクライアントとの映像共有が可能となります。
映像入力端子は、HDMI入力最大4K UHD@30pの映像信号入力に対応し、高画質映像が求められた撮影時でのカメラ接続にもご利用いただけます。
また、入力されたHDMI信号をパススルー出力するHDMI出力端子を搭載し、外部録画機器や他のモニターへの接続が可能です。

新機能として、入力されている音声のレベルをメーターとして視覚的に確認できる「音声入力レベルメーター」、明るさの分布を示すグラフを表示できる「ヒストグラム機能」を新たに追加。
また75HAでは特定の機能を除き、ファンクション機能を重畳することができます。
これによりピーキング機能を使用しながら音声入力レベルメーター、ヒストグラムや中央マーカー等を表示するといった使い方ができるようになり、個々の撮影スタイルに合わせてより多彩な機能を同時に活用することが可能となりました。

従来のアシスト機能も前機種と同様にそのままご利用いただけます。
例えば露出やピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーでの白トビエリアを警告表示するゼブラ機能に付け加え黒つぶれエリアも警告表示する「クリップガイド機能」を搭載します。
また、「ルマ アンダー(オーバー)警告機能」でこれらの警告表示させる輝度値(IRE値)を任意に設定することで撮影したい映像イメージに合わせて露出補助設定が可能となります。

標準でソニー社製バッテリー「Lシリーズ」を接続できる専用プレートにシューアダプター、AC アダプター、ナイロン製サンシェードを付属。
オプション販売中のニコン社製 EN-EL15 バッテリー専用プレート[型番:NIKEN-EL15]、キヤノン社製 LP-E6 バッテリー専用プレート[型番:CAN LP-E6]、パナソニック社製 CGA-D54s 専用プレート[型番:PANCGAD54S]、キヤノン社製 BP-945 バッテリー専用プレート[型番:CANBP-945]で各バッテリーの接続に対応します。

超精細IPS液晶パネル搭載により、被写体のピントをディテールに表示。
超薄型軽量設計に多くの撮影アシスト機能を搭載した7型フィールドモニターでムービー、スチール撮影問わずご利用いただけます。





■特長

4K UHD@30P 入出力対応 HDMI 端子搭載
75HAは4K UHD@30Pの映像信号入出力に対応。最新4Kカメラでの撮影でもご利用いただけます。
また、デジタル一眼レフカメラやビデオカメラからHDMI信号を入力する接続端子の他、入力されたHDMI信号をパススルー出力するHDMI出力端子を本体下側面に搭載。
本機器でのフォーカスや構図確認用の他、外部の液晶モニターへ接続することで他の撮影スタッフやクライアントとの映像共有に役立ちます。

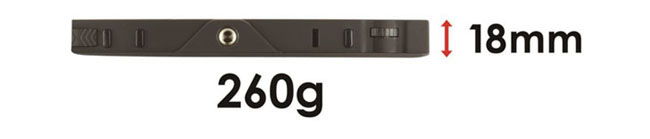

厚さ18mm、重量260gの超薄型軽量設計
撮影に便利な機能を超薄型軽量ボディーに全て凝縮!本体重量はわずか260g、厚さはたった18 ㎜。
ウルトラスリム設計で持ち運びも容易な為、いつでも撮影に同行、場面を選ばずにご活用いただけます。






高解像度(1920×1200)・広視野角(178°/178°) 7 型 IPS パネル採用
フルHD以上の高解像度(1920x1200)IPS 方式液晶パネルを採用。
また、IPS方式液晶の特長とする広視野角、上下左右178°仕様で、どのアングルからでも美しい映像視認が可能。
複数人での映像共有時にも適した液晶パネルです。








2 つのファンクションキー搭載

本体左上部にタップしやすい2つのファンクションキーを搭載。「DSLRスケーリング」「ピーキング」「フォールスカラー」など利用頻度の高い機能を任意で割り振り設定が可能です。





ヒストグラム機能
明るさの分布を示す簡易的なヒストグラム表示機能を搭載。全体の明るさを分かりやすく確認するのに非常に重宝します。






音声入力レベルメーター機能
音声入力のボリュームレベルをメーター表示します。音声の大小を常に確認することができます。







ピーキング機能
ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。
ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを超高解像度7型液晶モニターにピーキング機能を合わせることにより正確なピント合わせを実現します。
また、ピーキング精度の強弱を選択可能で、使い方に合わせて赤ライン表示の精度を調節することが可能です。






フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。
色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。
露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。
また、各IRE値での色分布バーを液晶下部に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。(*2)








クリップガイド機能
露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。
屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。
また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。
露出オーバーでの警告サインは設定項目にて点滅、または常時表示設定が可能です。







ルマ アンダー(オーバー)警告機能

「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意で設定。
撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。
※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。






DSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。
本製品では、接続するデジタル一眼レフカメラの種類を選ばず、DSLRスケーリング機能と表示アスペクト比設定の組み合わせで実際の撮影エリアのみを液晶画面上にフルスクリーン表示することが可能です。








EOS 5D MK-IIレックモード
EOS 5D Mark IIにて動画の録画開始時、カメラのHDMI端子映像出力解像度は1080iから480Pへと自動的に切り替わります。
今までの撮影用フィールドモニターでは、このカメラからの出力解像度が切り替わる度に信号認識処理を行うため撮影開始直後には必ずフィールドモニター上の映像は遮断され、撮影上の煩わしさは疎か、撮影開始直後数秒間の録画映像確認が行えませんでした。
EOS 5D MK-IIレックモードでは、撮影中カメラから出力される480pの表示解像度にフィールドモニター側で常時固定。 録画・未録画状態中、常時480p解像度表示を行う事でカメラ側からの映像出力切り替えの度に起こるフィールドモニター側での信号認識処理を省きモニター上での映像表示遮断を解消、よりスムーズな撮影環境を提供します。








脱着可能なナイロン製サンシェード標準付属

屋外での使用時に太陽光等が反射して液晶が見えにくくなってしまうのを防ぐ、専用ナイロン製サンシェードを標準付属。
サンシェードは重さ約140g。75HA本体と合せても合計約400gと非常に軽量で持ち運びに便利です。





ソニー社製 Lシリーズ互換バッテリーパックプレートを標準付属
屋外での撮影用にソニー社製Lシリーズ互換バッテリーパックプレートを標準付属。
また、現状オプション発売しているニコン社製EN-EL15バッテリー専用プレート[型番:NIKEN-EL15]、キヤノン社製LP-E6バッテリー専用プレート[型番:CANLP-E6]、パナソニック社製CGA-D54s専用プレート[型番:PANCGAD54S]、キヤノン社製BP-945バッテリー専用プレート[型番:CANBP-945]で各バッテリーの接続が可能となります。
尚、製品には屋内での撮影に便利なACアダプターも付属します。(*3)





■オプション品: 互換バッテリーパックプレート

バッテリーパックプレート「CANLP-E6」 型番: CANLP-E6
  (キヤノン製「LP-E6」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231076

購入する
バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

購入する
バッテリーパックプレート「NIKEN-EL15」 型番: NIKEN-EL15
  (ニコン製「EN-EL15」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231403

購入する
バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

購入する



■製品仕様

製品型番 75HA
画面サイズ 7型(ワイド)
液晶解像度 1920 x 1200
輝度 300 cd/m2
コントラスト比 1200:1
視野角 178°/ 178°(H/V)
入力 HDMI
出力 HDMI
電源 DC 7~24V
消費電力 最大約11W
動作温度 0℃~50℃
保存温度 -10~60℃
本体寸法 183 x 116 x 18(mm)
本体重量 約260g
同梱物 75HA本体/シューアダプター/ナイロン製サンシェード(固定用ネジ付き)/ソニーLシリーズ用バッテリープレート/ACアダプター/取扱説明書
HDMI対応 480p@59.94 / 60Hz
480i@59.94 / 60Hz
576p@50Hz
576i@50Hz
720p@23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60Hz
1080p@23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60Hz
1080i@50 / 59.94 / 60Hz
2160p@23.97 / 24 / 25 / 29.97 / 30Hz
4096×2160p@23.97 / 24Hz
※仕様は改良の為、予告なく変更する場合があります。
※ 全ての機器との動作を保証するものではありません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。
(*1)【CL75HOXN】: 重さ約290g / 厚さ約20mm
(*2) IREとは映像信号の0%黒から100%白までの輝度信号の振幅を100IREとした単位。
(*3) バッテリー本体は別売です。



■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報




対応バッテリーメーカー 対応バッテリー 専用プレート型番
ソニー Lシリーズ SONNP-F *本体同梱
キヤノン LP-E6 CANLP-E6 *オプション販売
BP-945 CANBP-945 *オプション販売
ニコン EN-EL15 NIKEN-EL15 *オプション販売
パナソニック CGA-D54s PANCGAD54S *オプション販売
