4K@30入出力対応フルHD IPS搭載フィールドモニター 7型SDIモデル7型ワイド - 75SB

75SB
  • 4K@30入出力対応
  • フルHD (1920x1200) IPSパネル採用
  • 3G-SDI入出力端子搭載
  • HDMI入出力端子搭載
  • ピーキング / フォールスカラー / オーディオレベルメーター他、多彩なアシスト機能を搭載
  • バッテリー駆動対応(ソニー社製バッテリー「NP-F970」またはキヤノン社製 LP-E6バッテリー「LP-E6N」)
  • 1/4インチ穴搭載
  • 専用サンシェードを標準付属
  • 専用反射防止液晶保護フィルム(別売り)
  • ボールヘッド型ホットシュー(別売り)

在庫限り

ダイレクトショップ

75SB (本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234305

 ダイレクトショップ
カメラモニター特設サイト

Introduction

 パネルにはダイナミックな映像表現を可能とするフルHD解像度(1920x1200)の高品質IPSパネルを採用。液晶表面にはOCA(Optical Clear Adhesive)光学透明接着剤により高硬度(硬度6H)の強化ガラス装着を施しクリアで美麗な映像表示を維持しながらも強固さを併せ持つ設計を実現しました。また従来の液晶モニターに比べて液晶パネルと筐体の繋ぎ目部分をフラットにすることで、どの角度でも手になじむ設計となっております。

 接続端子にはHDMI入出力端子を各1系統ずつ搭載。※1) ※2) カメラから入力される最大4K@30解像度迄の映像信号をフルHD IPS液晶パネルに鮮明に表示します。プロ向け仕様となる3G-SDI入出力端子は入力されたSDI信号をパススルーするSDI出力端子を利用することで別の確認用モニターやレコーダーへの接続も可能となります。※3) ※4)

 撮影モニタリング時に便利な補助機能はOSD(オン・スクリーン・ディスプレイ)設定画面より設定することが可能です。ピント合わせの補助機能[ピーキング]、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー」、白トビエリアを警告表示する[ゼブラ]、入力されている2ch迄の音声レベルをメーターとして視覚的に確認できる「オーディオレベルメーター」、明るさの分布を示すグラフを表示できる「ヒストグラム」、[中央ガイド]、[セーフティマーカー]の他、様々なファンクション機能を有します。また、これらの機能をボタン1つで呼び出すファンクションキー機能と音声を外部出力する3.5φステレオミニピン端子も搭載します。※5)

 電源接続はバッテリー駆動とDC駆動の2系統を搭載。バッテリーは、ソニー社製バッテリー「NP-F970」とキヤノン社製 LP-E6バッテリー「LP-E6N」を本体へ直接装着することが可能。また、標準付属のACアダプターを使用することでDC駆動も可能です。電源入力範囲は7~24Vと広範囲に対応しているので、どんな現場でも電源入力には困りません。※6)

 屋外で日差しを避けてモニタリングする為の専用サンシェードを標準で付属。軽量プラスチック素材を使用し黒色で非光沢性のデザインにすることで持ち運びの負担を減らすと同時に日差しの映り込みを効果的に低減させます。※7) またアンチグレア(非光沢)タイプの液晶保護フィルムもオプションにて販売。専用サンシェードと組合わせて使用することでより効果的に映り込みを防ぎます。その他にもボールヘッド型ホットシュー[型番:75FHS]を別売りオプション品としてご用意しております。

 軽量かつシンプルなデザインに迫力の高精細IPS液晶と必要十分な撮影補助機能を兼ね備えたフィールドモニターシリーズ7型SDIモデル[型番:75SB]は、ムービー、スチール撮影など様々なシーンでご利用いただけます。

特長

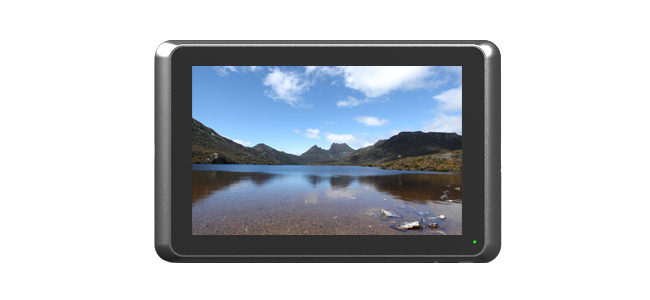

4K@30入出力対応

最大4K@30迄の映像信号入力に対応します。

4K@30入出力対応

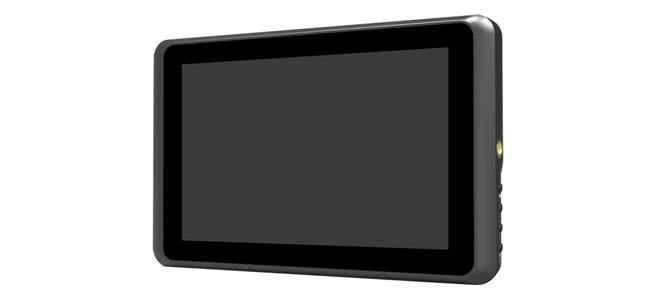

フルHD (1920x1200) IPSパネル採用

最もコアとなる液晶パネルにはダイナミックな映像表現を可能とするフルHD解像度(1920x1200)の高品質IPSパネルを採用。さらに液晶表面にはOCA(Optical Clear Adhesive)光学透明接着剤により高硬度(硬度6H)の強化ガラス装着を施しクリアで美麗な映像表示を維持しながらも強固さを併せ持つ設計を実現しました。また従来の液晶モニターに比べて液晶パネルと筐体の繋ぎ目部分をフラットにすることで、どの角度でも手になじむモニターとなっております。

フルHD (1920x1200) IPSパネル採用

HDMI入出力端子搭載

接続端子にはHDMI入出力端子を各1系統ずつ搭載。※1) カメラから入力される最大4K解像度迄の映像信号をフルHD IPS液晶パネルに鮮明に表示します。また、入力されたHDMIをパススルーするHDMI出力端子を利用することで別の確認用モニターやレコーダーへの接続も可能となります。※2)

HDMI入出力端子搭載

3G-SDI入出力端子搭載

7型ではプロ向け仕様となる3G-SDI入出力端子搭載モデル[型番:75SB]もご用意。入力されたSDIをパススルーするSDI出力端子を利用することで別の確認用モニターやレコーダーへの接続も可能となります。※3) ※4)

3G-SDI入出力端子搭載

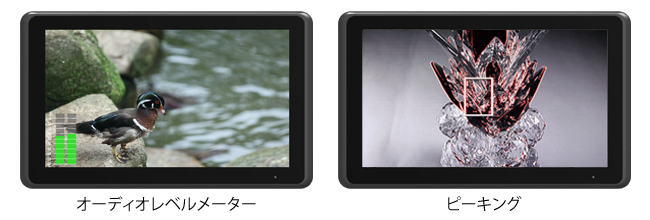

ピーキング / フォールスカラー / オーディオレベルメーター 他、多彩なアシスト機能を搭載

撮影モニタリング時に便利な補助機能はOSD(オン・スクリーン・ディスプレイ)設定画面より設定することが可能です。ピント合わせの補助機能[ピーキング]、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー」、オーバーでの白トビエリアを警告表示する[ゼブラ]、入力されている音声のレベルをメーターとして視覚的に確認できる「オーディオレベルメーター」、明るさの分布を示すグラフを表示できる「ヒストグラム」、[中央ガイド]、[セーフティマーカー]の他、様々なファンクション機能を有します。また、これらの機能をボタン1つで呼び出すファンクションキー機能と音声を外部出力する3.5φステレオミニピン端子も搭載します。※5)

ピーキング / フォールスカラー / オーディオレベルメーター 他、多彩なアシスト機能を搭載

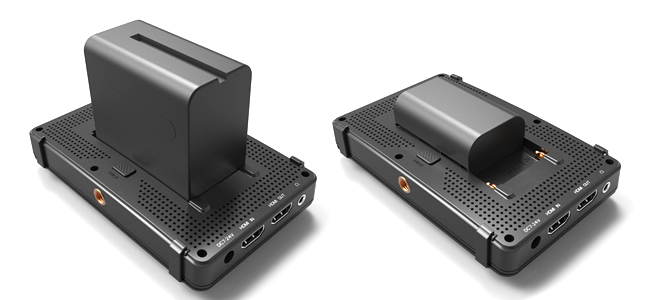

バッテリー駆動対応 (ソニー社製バッテリー「NP-F970」またはキヤノン社製 LP-E6バッテリー「LP-E6N」)

電源接続はバッテリー駆動とDC駆動の2系統を搭載。バッテリーは、ソニー社製バッテリー「NP-F970」とキヤノン社製 LP-E6バッテリー「LP-E6N」をアダプター等、介さずそのまま装着することが可能。また、標準付属のACアダプターを使用することでDC駆動も可能です。電源入力範囲は7~24Vと広範囲に対応しているので、どんな現場でも電源入力には困りません。※6)

バッテリー駆動対応(ソニー社製バッテリー「NP-F970」またはキヤノン社製 LP-E6バッテリー「LP-E6N」)

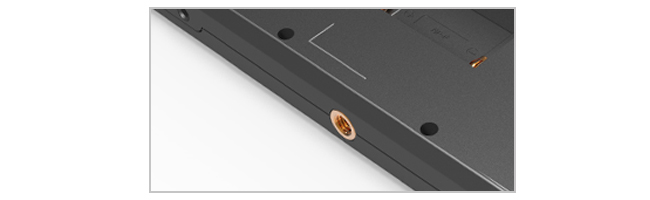

1/4インチ穴搭載

側面に1/4インチ穴を搭載。三脚やホットシュー、アームなどと組合わせて使用することができます。※7)

1/4インチ穴搭載

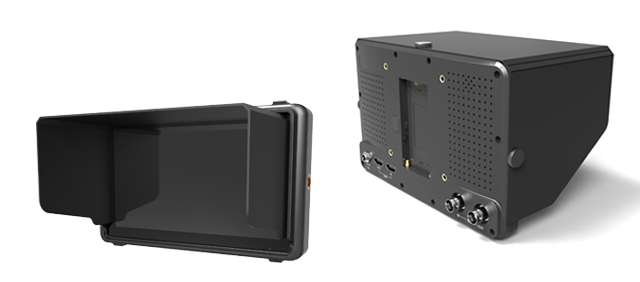

専用サンシェードを標準付属

屋外で日差しを避けてモニタリングする為の専用サンシェードを標準で付属。軽量プラスチック素材を使用し黒色で非光沢性のデザインにすることで持ち運びの負担を減らすと同時に日差しの映り込みを効果的に低減させます。※7)

専用サンシェードを標準付属

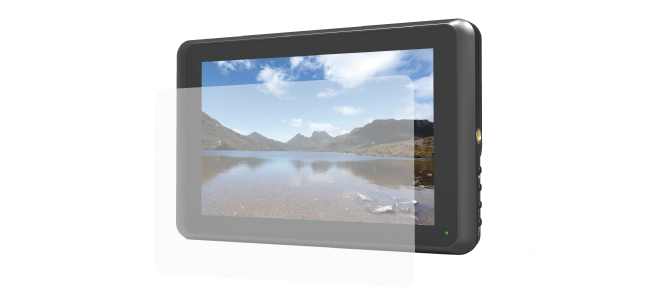

専用反射防止液晶保護フィルム(オプション)

ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムをオプションでご用意。サラサラした肌触りの表面加工でディスプレイを保護するため、指紋や汚れ・傷が付きにくい仕様となっております。専用サンシェードと組合わせて使用することでより効果的に映り込みを防ぎます。

専用反射防止液晶保護フィルム(オプション)

製品仕様

製品型番 75SB
本体色 マットブラック
液晶 サイズ 7型ワイド
パネル方式 IPS方式
表面加工度 グレア / ガラス(硬度6H)
解像度 1920 x 1200
輝度 450 cd/m2
表示色 1,677万色
コントラスト比 1100:1
視野角 160°(H)/160°(V)
入力 3G-SDI x 1 / HDMI x 1 ※1)
出力 3G-SDI x 1 / HDMI x 1 ※1) / イヤホンジャック(3.5mmΦステレオミニピン) x 1
スピーカー なし
1/4インチ穴数 4
電源 DC 7~24V
消費電力 最大9.5W
動作温度 0 ~ 50℃
保存温度 -20 ~ 60℃
動作湿度/保存湿度 10 ~90% ※結露なきこと
本体寸法(㎜) 194.5 (W) x 125 (H) x 21 (D) ※突起物含まず
本体重量 355g
同梱物 ACアダプター(DC12V1.5A) / 専用サンシェード / サンシェード取付用ネジ(3個) / 取扱説明書
保証期間 ご購入から1年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS

※1) HDCPは非対応です。
※2) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際はHDMI規格毎の最大距離を守りイコライザー等を併用することを推奨します。
※3) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際はSDI規格毎の最大距離を守りイコライザー等を併用することを推奨します。
※4) HDMIとSDIのクロスコンバート機能は搭載されおりません。
※5) 一部、ファンクションキーに設定できない機能があります。
※6) バッテリーは付属しておりません。
※7) 75HB及び75SBは専用サンシェード装着時、左右と上の1/4インチネジを使用します。またサンシェードは完全な光遮断を保証するものではありません。
※8) アクセサリーは別売りとなります。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※全ての機器との動作を保証するものではありません。

対応解像度一覧

信号 解像度 周波数(Hz)
HDMI 480i 59.94 / 60
480p 59.94 / 60
576i 50
576p 50
720p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
1080p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
2160p 23.976 / 24 / 25 / 29.97 / 30
SDI 525i(NTSC) 60
625i(PAL) 50
1920 x 720p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1920 x 1080i 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1920 x 1080p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

※RGB、Y.Cb.Cr4:2:2及び4:4:4 8bpc対応。
※TVフォーマットのみ。
※SDIはLevel A及びBに対応。

バッテリー持続時間(目安)

バッテリー型番 持続時間
CANON LP-E6N 最大約1.5時間
SONY NP-F970 最大約4.5時間

※数値は目安であり、ご使用頻度やご使用環境により異なります。

オプション

専用反射防止液晶保護フィルム

ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムです。

型番: 75FLM
標準価格: オープン
JANCODE: 4582169234558

在庫限り

 ダイレクトショップ
専用反射防止液晶保護フィルム

ボールヘッド型ホットシュー

カメラのシューアダプタを利用して簡単に装脱着ができる角度調節可能なホットシューです。

型番: 75FHS
標準価格: オープン
JANCODE: 4582169234572

販売終了

ボールヘッド型ホットシュー
