高輝度IPSパネル採用!超薄型軽量7型フィールドモニター 「CL75HOX」

  • ■ 厚さ20mm、重量280gの超薄型軽量設計
  • ■ 高輝度(600cd/m2)・高解像度(1280×800)・
  •   広視野角(178°/178°) 7型IPSパネル採用
  • ■ HDMI入出力端子(各1系統)搭載
  • ■ DSLRスケーリング機能搭載
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ ルマ アンダー(オーバー)警告機能
  • ■ 脱着可能なナイロン製サンシェード採用
  • ■ 4ヵ所の三脚穴とイメージフリップ・ミラー機能
  • ■ ピクセル等倍とアンダースキャン機能
  • ■ 色温度設定とカラー表示モード搭載
  • ■ ユーザー設定対応
  • ■ キヤノン社製LP-E6バッテリー専用プレート付属

型番: CL75HOX
本体価格: OPEN
JANCODE: 4582169231489



販売終了!


「ビデオSALON ウェブ動画時代の映像制作ガイド 2013」に紹介されました。

月刊天文ガイドに掲載されました!
CL75HOX製品レビュー

CL75HOX






■Introduction

 CL75HOXは、「EOS 5D MK-IIモード搭載!7型HDMI入出力端子搭載デジタル一眼レフカメラ用液晶モニター [型番:CL75DHOP]」の後継機種となり新型高速画像処理エンジン搭載でカメラから出力されたHDMI信号の認識スピードをCL75DHOPより2倍以上向上。スチール撮影時の画像確認を素早く行うことが可能となりました。液晶モニターは、解像度1280x800、コントラスト比800:1、広視野角上下左右178°のIPS方式液晶パネルを採用。色変化が起きにくく鮮明で滑らかな階調表示を実現する上、高輝度600cd/m2、LEDバックライトを採用したことで屋外撮影でもクリアな視認確認が可能となりました。

 当製品は、CL75DHOPに搭載されていた「EOS 5D MK-IIモード機能」を進化させた「DSLRスケーリング機能」を搭載。CANON EOS 5D Mark II以外のデジタル一眼レフカメラでもカメラからの表示アスペクト比設定と「DSLRスケーリング機能」の組み合わせでフィールドモニター液晶パネル上にフルスクリーン表示が可能です。

 その他、露出やピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーでの白トビエリアを警告表示するゼブラ機能に付け加え黒つぶれエリアも警告表示する「クリップガイド機能」を搭載します。また、「ルマ アンダー(オーバー)警告機能」でこれらの警告表示させる輝度値(IRE値)を任意に設定することで撮影したい映像イメージに合わせて露出補助設定が可能となります。


映像入出力には、HDMI端子(各1系統)を搭載。HDMI出力端子では、フィールドモニターへの入力信号をパススルー出力する為、外部機器や大型モニターに接続ができ、撮影現場での映像共有や録画機器への接続が可能となります。当製品には、標準でキヤノン社製バッテリー「LP-E6」を接続できる専用プレートにシューアダプター、ACアダプター、キャリーケースを付属。オプション販売中のニコン社製EN-EL15バッテリー専用プレート[型番:NIKEN-EL15]、ソニー社製Lシリーズバッテリー専用プレート[型番:SONNP-F]、パナソニック社製CGA-D54s専用プレート[型番:PANCGAD54S]、キヤノン社製BP-945バッテリー専用プレート[型番:CANBP945]で各バッテリーの接続 に対応します。お持ちのカメラのバッテリーをそのままモニターへお使い頂けます。


 高輝度IPS液晶パネル搭載により、屋外撮影時でも鮮明な画像を表現。超薄型軽量設計に多くの撮影アシスト機能を搭載した7型フィールドモニターでムービー、スチール撮影問わずご利用いただけます。

■特長

厚さ20mmに重量約280gの超薄型軽量ボディー
撮影に便利な機能を超薄型軽量ボディーに全て凝縮!持ち運びや撮影時のセッティングに便利です。




高輝度・高解像度・広視野角IPS方式液晶パネル採用
日中屋外撮影でも耐えられる600 cd/m2高輝度にピントの山をディテールに表示可能な解像度1280x800のIPS方式液晶パネルを採用。また、IPS方式液晶の特長とする広視野角、上下左右178°仕様で、どのアングルからでも美しい映像視認が可能。複数人での映像共有時にも適した液晶パネルです。


※当製品はIPS方式液晶ディスプレイを使用しております。IPS方式液晶の特性上、バックライトの光漏れが発生することがございますが、製品の不具合ではございませんのでご了承ください。


2つのファンクションキー搭載
本体左上部に2つのファンクションキーを搭載。「DSLRスケーリング」「ピーキング」「フォールスカラー」など利用頻度の高い機能を任意で割り振り設定が可能です。



DSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。CL75HOXでは、接続するデジタル一眼レフカメラの種類を選ばず、DSLRスケーリング機能と表示アスペクト比設定の組み合わせで実際の撮影エリアのみを液晶画面上にフルスクリーン表示することが可能です。
また、キヤノン社製 EOS 5D Mark II接続時には、任意で設定したDSLRスケーリング機能と表示アスペクト比設定での表示に自動切り替えする「オートDSLRスケーリング機能」も搭載。カメラ接続毎に設定を変更する煩わしさがなくなります。




ピーキング機能
ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを超高解像度7型液晶モニターにピーキング機能を合わせることにより正確なピント合わせを実現します。





フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。また、各IRE値での色分布バーを液晶下部に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。(*1)




クリップガイド機能
露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。露出オーバーでの警告サインは設定項目にて点滅、または常時表示設定が可能です。

クリップガイド機能




ルマ アンダー(オーバー)警告機能
「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意で設定。撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。




HDMI入力信号をパススルー出力するHDMI出力端子搭載
デジタル一眼レフカメラやビデオカメラ出力されたHDMI信号を入力する接続端子の他、入力されたHDMI信号をパススルー出力するHDMI出力端子を本体背面に搭載。7型フィールドモニターでのフォーカスや構図確認用の他、外部液晶モニターへ接続することで他の撮影スタッフやクライアントとの映像共有に役立ちます。

HDMI端子




カラー表示機能と色温度設定機能
撮影場所や環境に合わせて色温度を5600K/6500K/9300Kまたは、任意のRGB成分値にて設定が可能です。また、カラー表示モードでは、「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色再現を用途に合わせて表示可能です。





ユーザー設定機能
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1~5までの5つのユーザー設定として登録することができます。屋外用、屋内用、風景用、人物用など自分の目に慣れている環境を保存しておくことで環境にあわせて瞬時に設定変更が可能となります。





ピクセル等倍とアンダースキャン機能
解像度1280x800液晶モニターへ入力された映像信号は、入力された映像信号の解像度にスケーリングされ拡大または縮小表示されます。撮影時でのピント合わせや映像確認時、実際の映像画素に合わせてモニターへ表示が可能なピクセル等倍機能を搭載。1280x800の高精細液晶パネルに実際のピクセル数にて表示、表示が収まらないエリアもダイヤル式ボタンで移動、確認が可能です。また、アンダースキャン機能では、全ての撮像エリアをモニター上に表示します。


4か所の三脚穴
さまざまな撮影環境や設置方法に合わせてモニター上下左右に三脚穴を搭載。

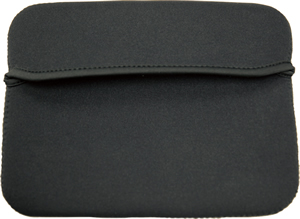

持ち運び時のキズ防止に便利なプロテクトケース付属
持ち運びに便利なプロテクトケースを標準付属。





キヤノン社製 LP-E6互換バッテリーパックプレートを標準付属
屋外での撮影用にキヤノン社製LP-E6互換バッテリー用プレートを標準付属。LP-E6バッテリーで約2時間駆動が可能です。また、現状オプション発売しているニコン社製EN-EL15バッテリー専用プレート[型番:NIKEN-EL15]、ソニー社製Lシリーズバッテリー専用プレート[型番:SONNP-F]、パナソニック社製CGA-D54s専用プレート[型番:PANCGAD54S]、キヤノン社製BP-945バッテリー専用プレート[型番:CANBP945]で各バッテリー接続が可能となります。尚、製品には屋内での撮影に便利なACアダプターも付属します。(*2)





■本体外観

外観

■製品仕様

製品型番 CL75HOX
画面サイズ 7型ワイド
液晶解像度 1280 x 800
輝度 600 cd/m2
視野角 178°(右左)/ 178°(上下)
コントラスト比 800:1
入力 HDMI
出力 HDMI/ 3.5φミニピン(音声)
電源 DC7-24V
消費電力 15W
動作/保存温度 0℃~50℃/-10℃~60℃
本体寸法 126 x 182 x 20 mm
本体重量 約280g
同梱物 CL75HOX本体/ シューアダプター/
サンシェード取付フレーム/ LP-E6用バッテリープレート/
ACアダプター/ プロテクトケース/ 取扱説明書
HDMI対応 1920x1080p @50 / 50.94 / 60Hz
720x480i & 720x480p @ 59.94 / 60 Hz
720x576i & 720x576p @ 50 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 /
30 / 50 / 59.94 / 60 Hz
(*1) IREとは映像信号の0%黒から100%白までの輝度信号の振幅を100IREとした単位。
(*2) バッテリー本体は別売です。
※バッテリーは別売りです。
※本製品にはスピーカーは搭載していません。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
※当製品はIPS方式液晶ディスプレイを使用しております。IPS方式液晶の特性上、バックライトの光漏れが発生することがございますが、製品の不具合ではございませんのでご了承ください。


本体右上の「ASPECT/EXIT」ボタンを長押しされますと、本体すべてのボタン操作が無効となります。(ボタンロック機能) 上記症状が見受けられる場合は、再度「ASPECT/EXIT」ボタンを長押しして、この機能を解除してください。

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報

■オプション品: 互換バッテリーパックプレート

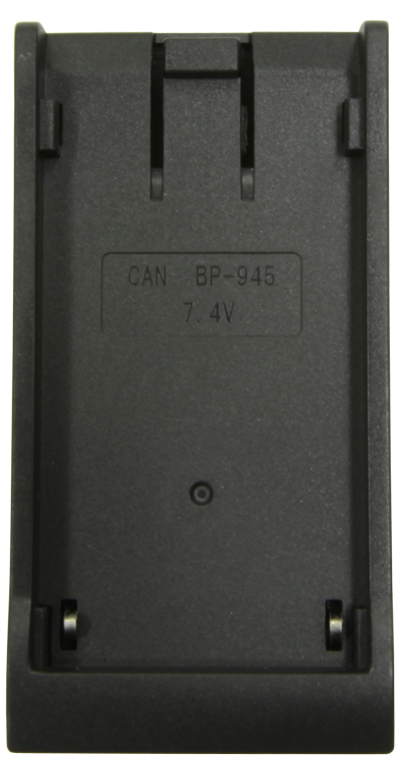

バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

ダイレクトショップサイトへ
バッテリーパックプレート「NIKEN-EL15」 型番: NIKEN-EL15
  (ニコン製「EN-EL15」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231403

ダイレクトショップサイトへ
バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

ダイレクトショップサイトへ
バッテリーパックプレート「SONNP-F」 型番: SONNP-F
  (ソニー製 Lシリーズ 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231083

ダイレクトショップサイトへ

■CL75HOXで使用できる便利なアクセサリー

NW7-600FLM7型フィードモニター専用反射防止(アンチグレア)液晶保護フィルム
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくするフィールドモニター専用アンチグレアフィルムです。

型番: NW7-600FLM
標準価格: 2,362円(税抜)
JANCODE: 4582169231694
詳しい情報はこちらから⇒



CL75HOX専用大型サンシェード
屋外撮影時、外光からの映り込みを防止する脱着可能なナイロン製大型サンシェードです。

型番: NWCS700
標準価格: 2,667円(税抜)
JANCODE: 4582169231533

                          ダイレクトショップサイトへ







ギアレスフォローフォーカスキット
デジタル一眼レフカメラでの利点である小回りの利いた動画撮影をより快適なものへと変え、安定した撮影環境を安価で誰でも簡単に使用できる事を目的としたピント合わせをサポートするフォローフォーカス付きレールシステムです。

型番: SS-001
標準価格: 18,857円(税抜)
JANCODE: 4582169231328
詳しい情報はこちらから⇒



ギアレスフォローフォーカス グリップキット
本体底部にグリップを搭載し、手振れの少ない撮影を可能とする、フォローフォーカスグリップキットです。スムーズなピント合わせと手振れを抑えた安定感のある撮影を実現します。

型番: SS-002
標準価格: オープン
JANCODE: 4582169231410
詳しい情報はこちらから⇒



ロッドサポートへ取付可能なクランクアーム
モニターを自由なアングルでカメラへの装着が可能となるクランクアームです。
両側1/4インチ細ネジ仕上げに取り外し可能なホットシュー(ISO518)対応
ネジ式シューマウントを付属。
片側をカメラに装着し反対側にモニターが装着可能。
中心の蛇口式ロックで3箇所同時にロックします。


型番: NW0402GS
標準価格: 8,476円(税抜)
JANCODE: 4582169230826
詳しい情報はこちらから⇒


型番: NW0803GS
標準価格: 9,333円(税抜)
JANCODE: 4582169230833
詳しい情報はこちらから⇒



取り回しに便利なカールコード採用HDMIケーブル
一眼レフカメラや撮影用ビデオカメラと液晶モニターを繋ぐ
HDMIケーブル(タイプA-タイプC)です。
ケーブルにはカールコードを採用し、動きに合わせて収縮を自由に
することができます。
撮影時にケーブルを引っ掛けてしまったり、機材の邪魔になるといった
煩わしさを軽減します。

型番: NWH001M
標準価格: 2,838円(税抜)
JANCODE: 4582169230857
詳しい情報はこちらから⇒



ロッドシステムへの装着に便利なクランプ
10~55mmの範囲でがっちり固定できるスチール製クランプです。
1/4インチ細ネジ穴、または3/8インチ太ネジ穴でロッドシステムへの
アクセサリー装着に重宝します。

型番: NWC3500
標準価格: 3,333円(税抜)
JANCODE: 4582169230901
詳しい情報はこちらから⇒
