7型マルチ入出力端子搭載デジタル一眼レフ・ビデオカメラ用液晶モニター 「CL76HO」

  • ■ DSLRスケーリング機能搭載
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ ルマ アンダー(オーバー)警告機能
  • ■ アンチグレア処理済み
      高解像度(1024x600)液晶パネル
  • ■ HDMI/Y.Pb.Pr (BNC)/
      ビデオ(BNC)入出力端子搭載
  • ■ 脱着可能なナイロン製サンシェード採用
  • ■ 3ヵ所の三脚穴とイメージフリップ・ミラー機能
  • ■ ピクセル等倍とアンダースキャン機能
  • ■ 色温度設定とカラー表示モード搭載
  • ■ ユーザー設定対応
  • ■ タリー点灯ランプを前面/背面に搭載
  • ■ 2種類のバッテリーパックプレートとDC/XLR電源2系統にプロフェッショナル向けバッテリープレート接続をサポート(Vマウントバッテリー等)

販売終了
型番: CL76HO
本体価格: OPEN
JANCODE: 4582169231045






CL76HO製品レビュー
対応機種情報

■Introduction

CL76HOは、アンチグレア処理済み高解像度7型液晶パネルを採用。「HDMI」「Y.Pb.Pr (BNC)」「ビデオ(BNC)」入力端子の他、各映像入力をパススルー出力する各出力端子を搭載。外部大型モニターや録画機器への接続が可能です。当製品の特長は、「DSLRスケーリング機能」で接続する一眼レフカメラによって生じるモニターへの表示エリア制限を解消し、接続機器やカメラの設定内容に合わせたモニター表示方法が選択できます。その他、露出やピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーでの白トビエリアを警告表示するゼブラ機能に付け加え黒つぶれエリアも警告表示する「クリップガイド機能」を搭載します。また、「ルマ アンダー(オーバー)警告機能」でこれらの警告表示させる輝度値(IRE値)を任意に設定することで撮影したい映像イメージに合わせて露出補助機能が使用できます。
デジタル一眼レフやビデオカメラ撮影時での構図、ピント合わせ、クライアントとの映像共有用の外付けモニターとして使い勝手とコストパフォーマンスに優れた7型デジタル一眼レフ・ビデオカメラ用フィールドモニターです。

YouTubeにて【CL76HO】を紹介しております。
こちらからお進みください (YouTube内 紹介ページへジャンプします)

■特長

DSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。DSLRスケーリング機能では、HDMI映像出力方式によって外部モニターに表示されてしまう余分なエリアや黒淵部分が表示されないよう実際の撮影エリアのみを拡大し、高解像度7型大型液晶モニターに表示します。様々なカメラやカメラでの設定でも対応できる「NORMAL」「3:2」「16:9」「FULL SCREEN」の4つの設定から選択が可能です。

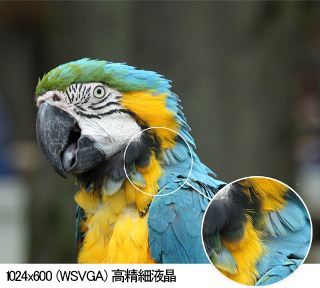

高解像度アンチグレア液晶パネル採用
撮影時や確認時の映像を高解像度1024x600(WSVGA)液晶パネルでディテールに表示します。 アンチグレア処理可能された液晶パネルで屋外での外光による写り込みを防止します。




ピーキング機能
ピーキング機能を利用しピントの合わせたいエリアにくっきりとした赤色ラインが表示されるまでフォーカスを合わせることで適切なピント合わせを行うことができます。ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを7型大型液晶モニターにピーキング機能を合わせる事でより正確なピント合わせを実現します。


                      ピーキング機能無効時                                                            ピーキング有効時

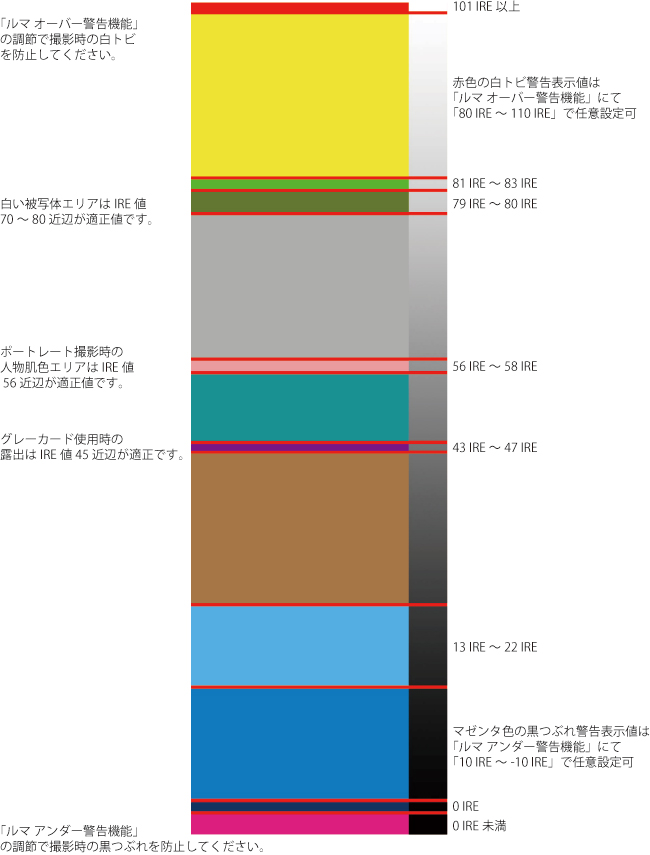

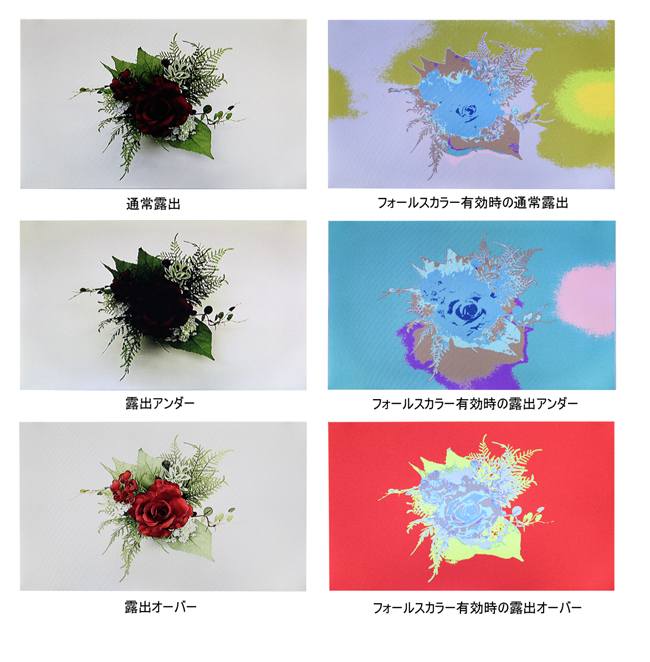

フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。色彩での的確な露出レベル合わせを行えるフォールスカラー機能に任意で露出オーバー、アンダーの上下限IRE値を設定できる機能が追加されました。撮影環境や好みに合わせた映像撮影に合わせて露出オーバー、アンダー上下限IRE値を設定することが可能です。(*1)
フォールスカラー機能2■IRE値表 フォールスカラー機能1

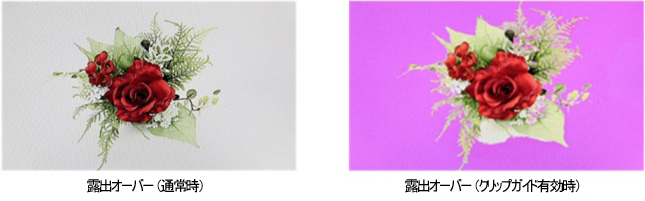

クリップガイド機能 (Clip Guide)
露出オーバーで白トビが発生しているエリアに警告サインを表示するゼブラ機能から、露出オーバー、露出アンダーの両方を各警告サインで表示できる機能としてクリップガイド機能を搭載。屋外撮影時、外光からの写り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分ける事が可能となります。また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。(*1) 露出オーバー時での警告サインは設定にて点滅、または、常時表示設定が行えます。





ルマ アンダー(オーバー)警告
「ルマ アンダー(オーバー)警告」機能は、「フォールスカラー機能」「クリップガイド機能」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意に設定します。撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。




多種接続インタフェースでのパススルー機能
「HDMI」「Y.Pb.Pr (BNC)」「ビデオ(BNC)」入力端子に入力された映像は、パススルーにて各出力端子へ映像出力されます。CL76HOを撮影時の構図やピント合わせのモニターとして利用し外部大型モニターへの映像出力で撮影スタッフ間との映像共有が可能となります。

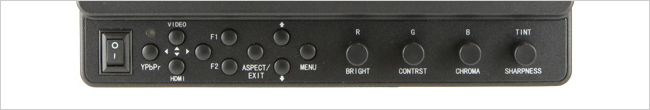

前面ファンクションボタンとノブ
映像切り替やよく使う機能をワンプッシュで呼び出せるファンクションボタンとモニター表示色を設定できるノブをモニター前面に用意。使いやすい操作性を実現します。





2画面表示機能
本機能をファンクションボタンへ割り当て、有効にすると入力された映像信号をモニター上の左右に画面比16:9(ウィンドウ1機能)または、4:3(ウィンドウ2機能)で2画面表示ができます。再度ファンクションボタンを押すと右側に表示された映像がボタンの押された時に表示されていたフレームにて停止表示し撮影している映像を撮影しながら確認が行えます。

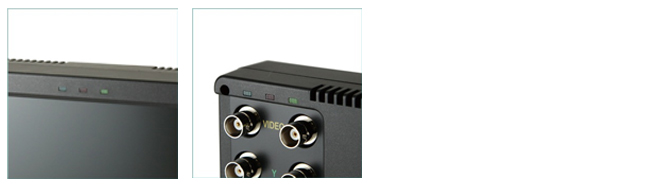

モニター前面と背面にタリー点灯ランプ搭載
複数カメラでの撮影時に役立つタリー機能を搭載。モニター前面と背面に各「黄」「赤」「緑」LEDランプを搭載します。




ピクセル等倍機能とアンダースキャン機能
解像度1024x600モニターへ入力された映像信号は、入力された映像信号の解像度に合わせてスケーリングされ拡大または縮小表示されます。撮影時でのピント合わせや映像確認時、実際の撮像画素に合わせモニターへ表示が可能なピクセル等倍機能を搭載。また、本体前面、上下左右ボタンで確認したい映像エリアへの移動、確認が可能です。アンダースキャン機能では、全ての撮像エリアをモニター上に表示します。




ユーザー設定
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1~5までの5つのユーザー設定として登録することができます。撮影環境やモニター利用者に合わせてお好みの設定内容をユーザー切り替えで設定保持が可能です。

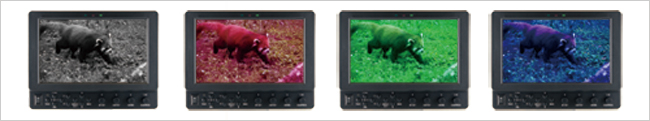

カラー表示モード (Check Field)
撮影場所や環境に合わせて色温度を5600K/6500K/9300Kまたは任意のRGB成分値にて設定が可能です。カラー表示モードでは「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色再現を用途に合わせて表示が可能です。

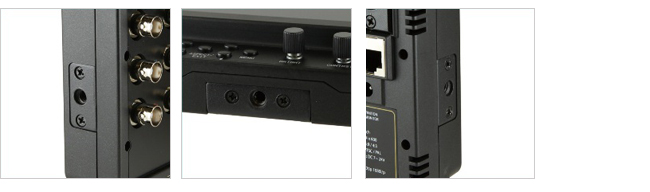

3カ所の三脚穴にイメージフリップとミラー機能
さまざまな撮影環境や設置方法に合わせてモニター下左右に三脚穴を搭載。イメージフリップとミラー機能で表示内容を上下左右切り換えが可能です。




バッテリーパックプレートとDC/XLRでの電源2系統入力にプロフェッショナル向けバッテリプレートアダプタ接続をサポート
ソニーLシリーズバッテリーパックをマウントできるバッテリーパックプレート「SONNP-F」を標準付属。別途、オプションでキヤノンLP-E6、BP-945シリーズ、パナソニックCGA-D54sバッテリーパックをマウントできるバッテリーパックプレートを販売します。また、DC/XLRでの電源接続にプロフェッショナル向けVマウントやアントンバッテリープレートをマウントできるVESA穴を搭載します。

Vマウントプレート搭載例
※Vマウントプレートは別売りです。

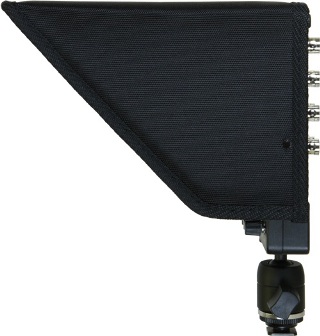

屋外での使用時に有効なナイロン製サンシェードを付属
屋外での撮影の際、モニターへの外光の映り込みを防ぐ大型サンシェードを標準付属。マジックテープ脱着仕様で簡単に取り外しが可能です。

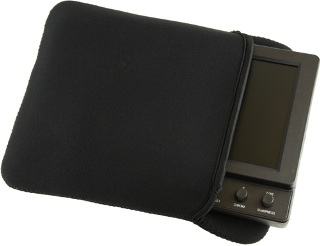

プロテクトケース付属
持ち運びの時に便利なプロテクトケースを付属します。液晶モニターへのキズ防止に有効です。

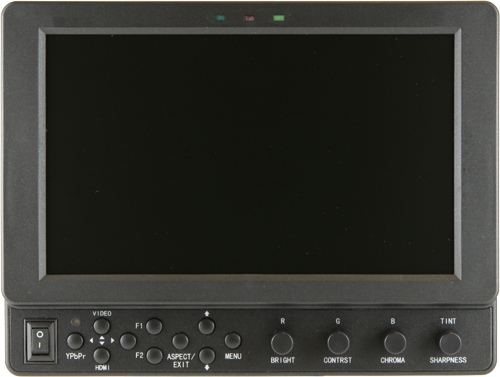

■本体外観





■同梱物

■オプション品: 互換バッテリーパックプレート

バッテリーパックプレート「CANLP-E6」
※イメージ画像です
型番: CANLP-E6
  (キヤノン製「LP-E6」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)

エーディテクノダイレクトショップへ
購入する

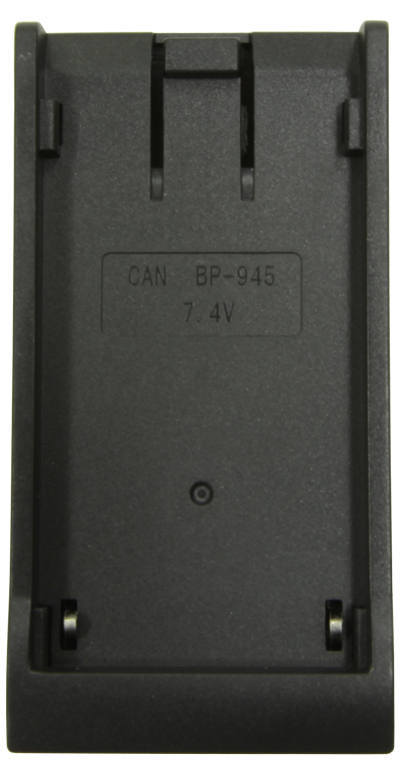

バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

エーディテクノダイレクトショップへ
購入する

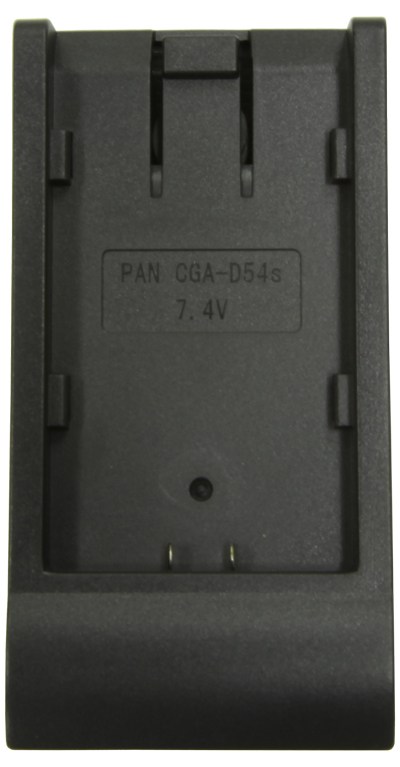

バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

エーディテクノダイレクトショップへ
購入する

■製品仕様

製品型番 CL76HO
画面サイズ 7型ワイド
液晶解像度 1024 x 600
ピクセルタイプ RGBストライプ配列
バックライト LED
表示カラー 262K
表示エリアサイズ 153.6(H) x 90(V)
ピクセルピッチ 0.15(H) x 0.15(V)
輝度 300 cd/m2
視野角 140°/ 110°(H/V)
映像入出力 HDMI/ Y.Pb.Pr (BNC)/ビデオ (BNC)
電源 DC12-20V (XLR DC接続)
消費電力 8W
動作/保存温度 0℃~60℃/ -20℃~70℃(結露なきこと)
本体寸法 186(D) x 140(W) x 33(H) mm
本体重量 約550g
同梱物 ACアダプター/ シューマウントアダプタ(ホットシュー:ISO518対応)/ サンシェード/
バッテリーパックプレート/ 取扱説明書
適合認証 FCC/ RoHS/ PSE(ACアダプター)
付属バッテリーパックプレート ソニー製Lシリーズ互換バッテリーパック用(型番:SONNP-F)
※バッテリーは別売りです。
※本製品にはスピーカーは搭載していません。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報
