高輝度IPS液晶パネル7型マルチ入出力端子搭載フィールドモニター 「CL76HOXP」

  • ■高輝度(600cd/m2)・高解像度(1280x800)
    広視野角(上下左右178°)・高コントラスト(800:1)
    IPS液晶パネル採用
  • ■HDMI・コンポーネント(Y.Pb.Pr/BNC端子)・
    ビデオ入出力対応(BNC端子)
  • ■HDMIでの1080/60p入力に対応
  • ■AC電源、バッテリー供給、
    キャノン4ピンXLRコネクター、
    Vマウントバッテリーからの4系統電源供給に対応
  • ■オートDSLRスケーリング機能
  • ■ピーキング機能
  • ■フォールスカラー機能
  • ■クリップガイド機能
  • ■ルマ アンダー(オーバー)警告機能
  • ■ピクセル等倍とアンダースキャン機能
  • ■タリー機能
  • ■ユーザー設定機能
  • ■カラー表示機能と色温度設機能
  • ■広範囲の電源入力(7~24V)に対応

型番: CL76HOXP
本体価格: OPEN
JANCODE: 4582169231571


販売終了



■Introduction

 「CL76HOXP」は、既存発売中の「超高画質IPSパネル採用!7型マルチ入出力端子搭載フィールドモニター [型番:CL76HOX]」の後継機種となり、搭載液晶パネルを600cd/m2の高輝度液晶パネルに置き換え屋外撮影時の液晶視認性を向上。より正確なピント合わせや構図確認が可能となります。
また、IPS方式液晶パネルの特長である広視野角(上下左右各178°)に高解像度(1280x800)、高コントラスト比(800:1)仕様で撮影時、周りの人たちとの映像共有にも役立ちます。

映像入力端子は、HDMI、コンポーネント(Y.Pb.Pr)、ビデオを搭載し、さまざまなカメラへの接続が可能。HDMI入力では、最大1080/60pのフルHD映像信号入力に対応するため、映像クオリティが求められた撮影時でのカメラ接続にもご利用いただけます。
また、各映像入力端子よりパススルー出力するHDMI、コンポーネント(Y.Pb.Pr)、ビデオ出力端子も搭載し外部録画機器やモニターへの接続が可能となります。
電源は、付属のACアダプター、デジタル一眼レフカメラやデジタルビデオカメラ用パッテリーパック、キャノン4ピンXLRコネクターの他、Vマウントプレート接続による供給が可能。タリー機能も搭載しているため、スタジオ撮影等での撮影カメラ確認も可能です。

「CL76HOXP」では、デジタル一眼レフカメラのEOS 5D Mark IIでの動画撮影時、カメラからのHDMI出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分を自動認識し未表示させる「オートDSLRスケーリング機能」を搭載。
「CL76HOXP」本体側でEOS 5D Mark IIからのHDMI信号を自動認識した際、液晶パネル上で表示したい画角を「フルスクリーン」「16:9」「3:2」から選択が可能となります。

また、豊富な撮影アシスト機能を搭載。ピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーやアンダーでの白トビや黒つぶれエリアを警告表示させる「クリップガイド」に警告表示させる任意の輝度値(IRE値)を設定可能な「ルマ アンダー(オーバー)警告機能」、入力映像信号をドット・バイ・ドット表示する「ピクセル等倍機能」を搭載します。
プロフェッショナルビデオカメラとデジタル一眼レフカメラ両方での使用環境を想定し設計された7型ハイビジョンIPS液晶搭載フィールドモニター「CL76HOXP」で撮影現場での利便性を向上します。

■特長

高解像度・高画質IPS液晶パネル採用
高輝度(600cd/m2)に1280x800の超高画質IPSパネルを採用することで屋外での撮影でも視認性を向上。ディテールなピント合わせを実現します。また、高コントラスト比(800:1)、広視野角(上下左右 178°)で少ない色変色に鮮明な色彩での映像共有を撮影現場で可能とします。


※当製品はIPS方式液晶ディスプレイを使用しております。IPS方式液晶の特性上、バックライトの光漏れが発生することがございますが、製品の不具合ではございませんのでご了承ください。




HDMI・コンポーネント・ビデオ入出力に対応
HDMI、コンポーネント(Y.Pb.Pr)、ビデオ入出力にも対応し、あらゆるフォーマットでの映像入出力が可能。全ての入力信号はパススルーにて出力されます。
※本製品にコンバーター機能は有していません



HDMIでの1080/60pに対応
HDMIでの映像入力では、1080/60pに対応し映像クオリティが求められた撮影時でのカメラ接続にも対応。



AC電源、バッテリー供給、キャノンコネクターでの3系統電源供給に対応
ACアダプターとソニーLシリーズバッテリーパックをマウントできるバッテリーパックプレートを標準付属。
別途、オプションでキヤノンLP-E6、BP-945シリーズ、ニコン製EN-EL15、パナソニックVW-VBG130/260バッテリーパックをマウントできるバッテリーパックプレートを販売します。

また、キャノンコネクターからの電源接続とプロフェッショナル向けVマウントやアントンバッテリープレートをマウントできるVESA規格、取付ネジ穴を搭載します。



タリー機能搭載
本体背面にタリー用LEDライト、液晶画面上の上下左右にタリーライトを表示することでスタジオ撮影等でのタリー確認が可能となります。



オートDSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。
「CL76HOXP」では、モニターでの表示アスペクト比(4:3、16:9、または任意(*2))設定以外にDSLRスケーリング機能を搭載します。
DSLRスケーリング機能では、HDMI映像出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分が表示されないよう実際の撮影エリアのみを拡大し、高解像度8型大型液晶モニターに表示します。
様々なカメラやカメラでの設定に対応できる「標準」「3:2」「16:9」「フルスクリーン」の4つの設定から選択可能です。
尚、EOS 5D Mark IIでの動画撮影時は「オートDSLRスケーリング機能」で撮影と当時に自動的にスケーリングが適応、フルスクリーンで表示されます。

※DSLRスケーリング機能は、HDMI入力時のみに対応しています。



ピーキング機能
ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。
ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを高解像度7型IPS液晶モニターにピーキング機能で合わせることにより正確なピント合わせを実現します。


                       ピントの合っていない状態                                                ピントが合っている状態



フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。
色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。
露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。
また、各IRE値での色分布バーを液晶底部に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。

フォールスカラー機能1




クリップガイド機能 (Clip Guide)
露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。
屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。
また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。露出オーバーでの警告サインは設定項目にて点滅、または常時表示設定が可能です。





ルマ アンダー(オーバー)警告
「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意に設定します。
撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。

※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。

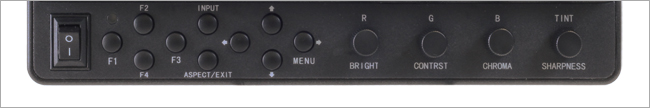

前面ファンクションボタンとノブ
映像切り替や利用頻度の高い機能をワンプッシュで呼び出せるファンクションボタンとモニター表示色を設定できるノブをモニター前面に用意。使いやすい操作性を実現します。

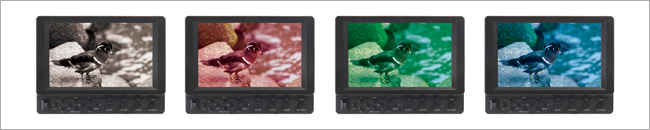

カラー表示機能と色温度設定機能
撮影場所や環境に合わせて色温度を5600K/6500K/9300Kまたは、任意のRGB成分値にて設定が可能です。
また、カラー表示モードでは、「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色再現を用途に合わせて表示可能です。

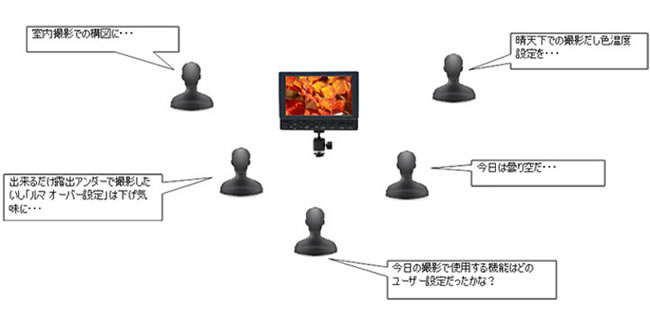

ユーザー設定
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1?5までの5つのユーザー設定として登録することができます。
屋外用、屋内用、風景用、人物用など自分の目に慣れている環境を保存しておくことで環境にあわせて瞬時に設定変更が可能となります。


ピクセル等倍機能とアンダースキャン機能
解像度1280x800液晶モニターへ入力された映像信号は、入力された映像信号の解像度に合わせてスケーリングされ拡大または縮小表示されます。
撮影時でのピント合わせや映像確認時、実際の映像画素に合わせてモニターへ表示が可能なピクセル等倍機能を搭載。

1280x800の高精細液晶パネルに実際のピクセル数にて表示、表示が収まらないエリアも全面ボタンで上下左右への移動が可能で撮影強調したいエリアに合わせピクセル単位でのピント合わせを最適に行えます。
アンダースキャン機能では、全ての撮影エリアをモニター上に表示します。

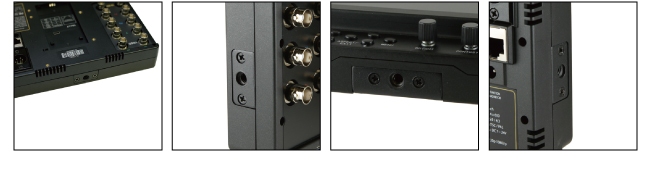

4カ所に三脚穴を搭載
さまざまな撮影環境や設置方法に合わせてモニター上下左右に三脚穴を搭載。





取り外し可能なナイロン製大型サンシェードに持ち運び時のキズ防止に便利なプロテクトケース付属
屋外での撮影時に有効な「CL76HOXP」専用ナイロン型サンシェードと持ち運びに便利なプロテクトケースを標準付属





■本体外観


■製品仕様

製品型番 CL76HOXP
画面サイズ 7型ワイド
液晶解像度 1280 x 800
輝度 600 cd/m2
コントラスト比 800:1
表示カラー 262K
視野角 178°/ 178°(H/V)
バックライト LED
ピクセルタイプ RGBストライプ配列
ピクセルピッチ 0.11775(H) x 0.11775(V)
入出力 HDMI/ Y.Pb.Pr (BNC)/ビデオ (BNC)
電源 DC6-24V (XLR DC接続)
消費電力 17W
動作/保存温度 0℃~50℃/ -10℃~60℃(結露なきこと)
本体寸法 142(H) x187.5(W) x 34.5(D) mm
本体重量 約540g
同梱物 本体/ACアダプター/シューマウントアダプタ(ホットシュー:ISO518対応)/サンシェード(*2)/バッテリーパックプレート(ソニー製Lシリーズ用)(*3/*4)/プロテクトケース/取扱説明書
HDMI対応 1920x1080p @50 / 50.94 / 60Hz
720x480i & 720x480p @ 59.94 / 60 Hz
720x576i & 720x576p @ 50 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 / 50 / 59.94 / 60 Hz
YPBPR対応 720x480i @ 60 Hz
720x576i @ 50 Hz
1280x720p @ 23.97 / 24 / 25 / 29.94 / 30 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 Hz
1920x1080p @50 / 59.94 / 60 Hz
対応ビデオ方式 VIDEO NTSC-M, NTSC-J, NTSC 4.43
PAL B/G H I D, PAL M, PAL N
SECAM
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
(*1)Vマウントプレートは、他社製品をお使いください。(*2) IREとは映像信号の0%黒から100%白までの輝度信号の振幅を100IREとした単位 (*2) サンシェードはマジックテープにて脱着可能です。
(*3) バッテリー本体は別売です。
(*4) 本製品にはソニー製Lシリーズバッテリーパック用プレートを付属しております。オプションにてキヤノン製「LP-E6」用、「BP-945」用、ニコン製「EN-EL15」または、パナソニック製「CGA-D54s」」用バッテリーパックプレートをご購入頂けます。
※画像は全てはめ込み画像です。
※当製品はIPS方式液晶ディスプレイを使用しております。IPS方式液晶の特性上、バックライトの光漏れが発生することがございますが、製品の不具合ではございませんのでご了承ください。

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報

■オプション品: 互換バッテリーパックプレート

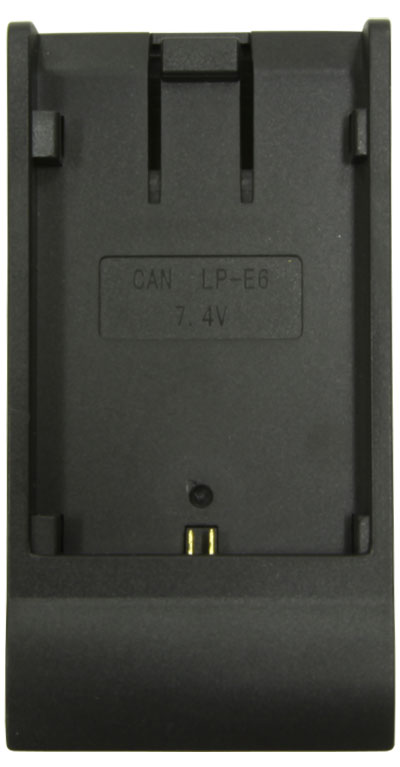

バッテリーパックプレート「CANLP-E6」 型番: CANLP-E6
  (キヤノン製「LP-E6」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169201076

購入する

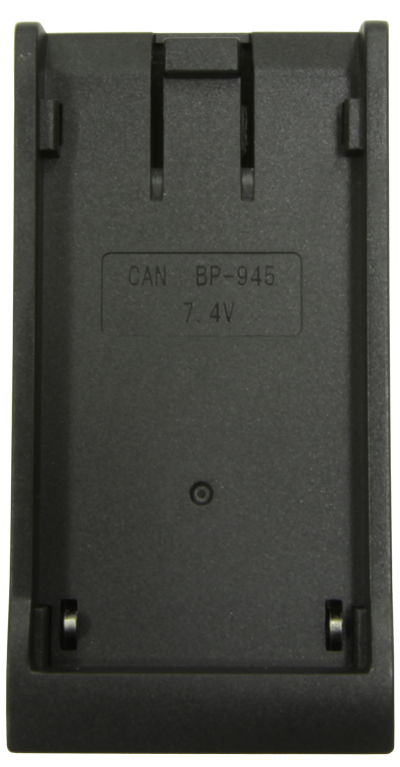

バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

購入する
バッテリーパックプレート「NIKEN-EL15」 型番: NIKEN-EL15
  (ニコン製「EN-EL15」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231403

購入する
バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

購入する

■CL76HOXPで使用できる便利なアクセサリー

ギアレスフォローフォーカスキット
デジタル一眼レフカメラでの利点である小回りの利いた動画撮影をより快適なものへと変え、安定した撮影環境を安価で誰でも簡単に使用できる事を目的としたピント合わせをサポートするフォローフォーカス付きレールシステムです。

型番: SS-001
標準価格: 18,857円(税抜)
JANCODE: 4582169231328
詳しい情報はこちらから⇒



ギアレスフォローフォーカス グリップキット
本体底部にグリップを搭載し、手振れの少ない撮影を可能とする、フォローフォーカスグリップキットです。スムーズなピント合わせと手振れを抑えた安定感のある撮影を実現します。

型番: SS-002
標準価格: オープン
JANCODE: 4582169231410
詳しい情報はこちらから⇒



ロッドサポートへ取付可能なクランクアーム
モニターを自由なアングルでカメラへの装着が可能となるクランクアームです。
両側1/4インチ細ネジ仕上げに取り外し可能なホットシュー(ISO518)対応
ネジ式シューマウントを付属。
片側をカメラに装着し反対側にモニターが装着可能。
中心の蛇口式ロックで3箇所同時にロックします。

型番: NW0402GS
標準価格: 8,476円(税抜)
JANCODE: 4582169230826
詳しい情報はこちらから⇒

型番: NW0803GS
標準価格: 9,333円(税抜)
JANCODE: 4582169230833
詳しい情報はこちらから⇒






取り回しに便利なカールコード採用HDMIケーブル
一眼レフカメラや撮影用ビデオカメラと液晶モニターを繋ぐ
HDMIケーブル(タイプA-タイプC)です。
ケーブルにはカールコードを採用し、動きに合わせて収縮を自由に
することができます。
撮影時にケーブルを引っ掛けてしまったり、機材の邪魔になるといった
煩わしさを軽減します。

型番: NWH001M
標準価格: 2,838円(税抜)
JANCODE: 4582169230857
詳しい情報はこちらから⇒



ロッドシステムへの装着に便利なクランプ
10~55mmの範囲でがっちり固定できるスチール製クランプです。
1/4インチ細ネジ穴、または3/8インチ太ネジ穴でロッドシステムへの
アクセサリー装着に重宝します。

型番: NWC3500
標準価格: 3,333円(税抜)
JANCODE: 4582169230901
詳しい情報はこちらから⇒
