3G-SDI端子搭載!高輝度IPS液晶パネル7型マルチ入出力端子搭載フィールドモニター 「CL76SDIP」

  • ■ 超高解像度(1280x800)・高輝度(600cd/m2)
  •   高視野角(上下左右178°)・
  •   高コントラスト(800:1)IPS液晶パネル採用
  • ■ 3G SDI信号入力にパススルー出力対応(BNC端子)
  • ■ HDMI・コンポーネント(Y.Pb.Pr/BNC端子)
  •   ビデオ入出力対応(BNC端子)
  • ■ AC電源、バッテリー供給、キャノンコネクターでの
  •   3系統電源供給に対応
  • ■ タリー機能搭載
  • ■ オートDSLRスケーリング機能
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ ルマ アンダー(オーバー)警告機能
  • ■ ピクセル等倍とアンダースキャン機能
  • ■ ユーザー設定機能
  • ■ カラー表示機能と色温度設定機能

型番: CL76SDIP
本体価格: OPEN
JANCODE: 4582169231588




「ビデオSALON ウェブ動画時代の映像制作ガイド 2013」に紹介されました。


販売終了

■Introduction

 「CL76SDIP」は、現行販売中の「3D-SDI端子搭載マルチ入出力端子搭載デジタル一眼レフ・ビデオカメラ用液晶モニター [型番:CL76SDI]」で搭載された液晶パネルを高輝度(600cd/m2)・広視野角(上下左右178°)のIPS方式液晶パネルに置き換え、よりディテールなピント合わせが行えるようになり、高輝度600cd/m2、LEDバックライトを採用したことで屋外撮影でもクリアな視認確認が可能となりました。
少ない色変色に鮮明な色彩での映像共有を撮影現場で可能とします。また、デジタル・シネマに要求される高い画質を1本の同軸ケーブルで長距離転送可能な3G SDI入出力端子が追加搭載された放送業界向けに特化されたフィールドモニターです。

 その他、HDMI、コンポーネント(Y.Pb.Pr)、ビデオ入出力にも対応しあらゆるフォーマットでの映像入出力が可能。「CL76SDIP」に搭載された3G SDIも含め全ての入力信号はパススルーにて出力されます。電源入力は付属のACアダプターからの供給とデジタル一眼レフカメラやデジタルビデオカメラ用パッテリーパックからの供給の他にキャノンコネクターを搭載し他放送機器と同様の電源入力に対応します。また、タリー機能を搭載し本体背面にLEDライト、液晶画面の上下左右にタリーライトを表示することでスタジオ撮影等でのタリー確認が可能となります。

 「CL76SDIP」ではEOS 5D Mark IIでの動画撮影時、カメラからのHDMI出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分を自動認識し未表示させる「オートDSLRスケーリング機能」を搭載。「CL76SDIP」本体側でEOS 5D Mark IIからのHDMI信号を自動認識し実際の撮影エリアのみフルスクリーンで自動表示させることが可能です。また本機能では、EOS 5D Mark IIから出力された信号を認識した際に適応するDSLRスケーリングモードを事前に「フルスクリーン」「16:9」「3:2」から選択が可能です。(*1)EOS 5D Mark IIIでは通常の「DSLRスケーリング機能」でフルスクリーン表示が可能となります。

また、ピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーやアンダーでの白トビや黒つぶれエリアを警告表示させる「クリップガイド」に警告表示させる任意の輝度値(IRE値)を設定可能な「ルマ アンダー(オーバー)警告機能」を搭載します。

 プロフェッショナルビデオカメラとデジタル一眼レフカメラ両方での使用環境を想定し設計された超高画質IPS液晶パネル採用!7型マルチ入出力端子搭載フィールドモニター「CL76SDIP」で撮影現場での利便性を向上します。

■特長

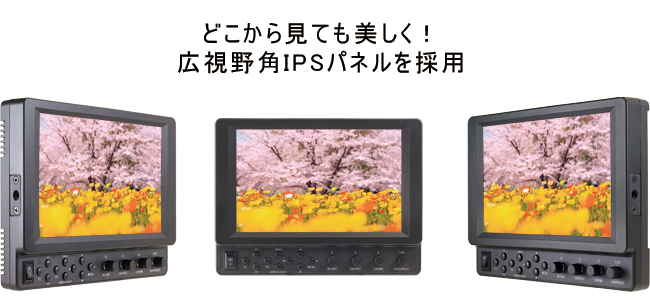

超高画質IPS液晶パネル採用

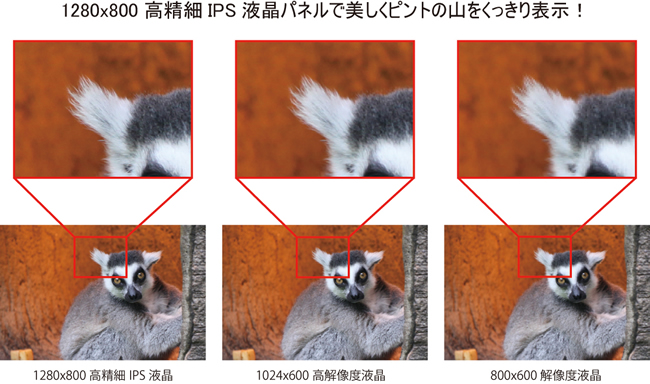

1280x800の超高画質IPSパネルを採用することでディテールなピント合わせを実現する他、高輝度(600 cd/m2)、高コントラスト比(800:1)、広視野角(上下左右 178°)で少ない色変色に鮮明な色彩での映像共有を撮影現場で可能とします。


※当製品は視野角が広く、高輝度のIPS方式液晶パネルを使用しております。 IPS液晶パネルのバックライトの特性上、ご使用される環境によっては画面の明るさにムラを感じられる場合がございます。 あらかじめご了承ください。




3G SDI・HDMI・コンポーネント・ビデオ入出力に対応
デジタル・シネマに要求される高い画質を1本の同軸ケーブルで長距離転送可能な3G SDI入出力端子にHDMI、コンポーネント(Y.Pb.Pr)、ビデオ入出力にも対応しあらゆるフォーマットでの映像入出力が可能。3G SDIを含め全ての入力信号はパススルーにて出力されます。
※本製品にコンバーター機能は有していません



AC電源、バッテリー供給、キャノンコネクターでの3系統電源供給に対応

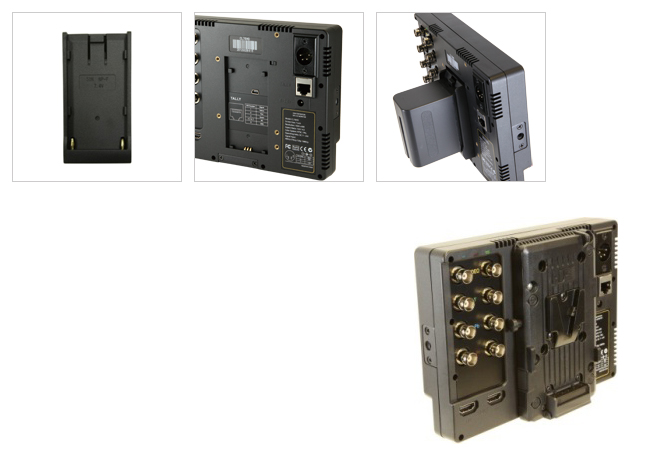

ACアダプターとソニーLシリーズバッテリーパックをマウントできるバッテリーパックプレートを標準付属。別途、オプションでキヤノンLP-E6、BP-945シリーズ、ニコン製EN-EL15、パナソニックCGA-D54sバッテリーパックをマウントできるバッテリーパックプレートを販売します。また、キャノンコネクターからの電源接続とプロフェッショナル向けVマウントやアントンバッテリープレートをマウントできるVESA規格、取付ネジ穴を搭載します。



タリー機能搭載

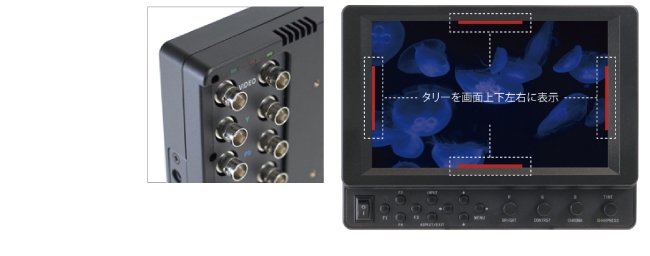

本体背面にタリー用LEDライト、液晶画面上の上下左右にタリーライトを表示することでスタジオ撮影等でのタリー確認が可能となります。



オートDSLRスケーリング機能

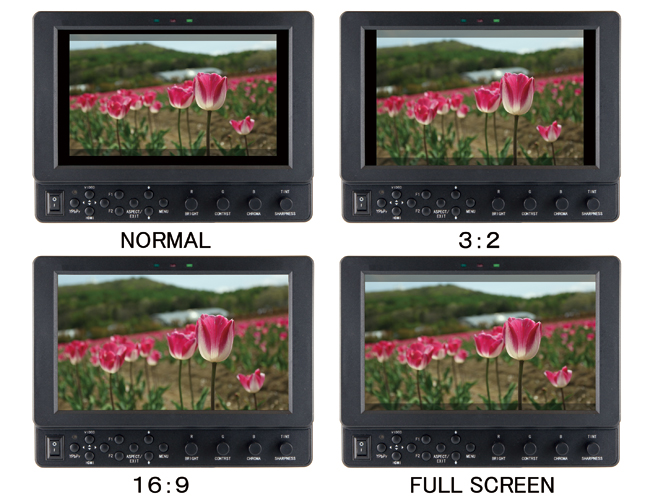

デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。「CL76SDIP」「CL76HOXP」では、モニターでの表示アスペクト比(4:3、16:9、または任意(*2))設定以外にDSLRスケーリング機能を搭載します。DSLRスケーリング機能では、HDMI映像出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分が表示されないよう実際の撮影エリアのみを拡大し、高解像度8型大型液晶モニターに表示します。様々なカメラやカメラでの設定に対応できる「標準」「3:2」「16:9」「フルスクリーン」の4つの設定から選択可能です。尚、EOS 5D Mark IIでの動画撮影時は「オートDSLRスケーリング機能」で撮影と当時に自動的にスケーリングが適応、フルスクリーンで表示されます。※DSLRスケーリング機能は、HDMI入力時のみに対応しています。



ピーキング機能

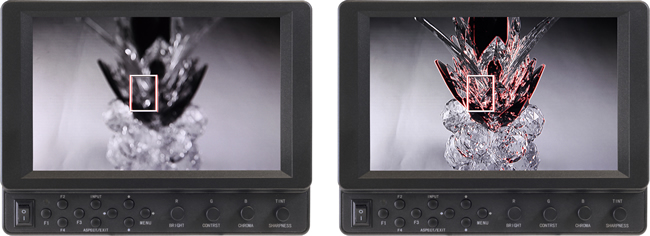

ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを高解像度7型IPS液晶モニターにピーキング機能で合わせることにより正確なピント合わせを実現します。


                       ピントの合っていない状態                                                ピントが合っている状態



フォールスカラー機能

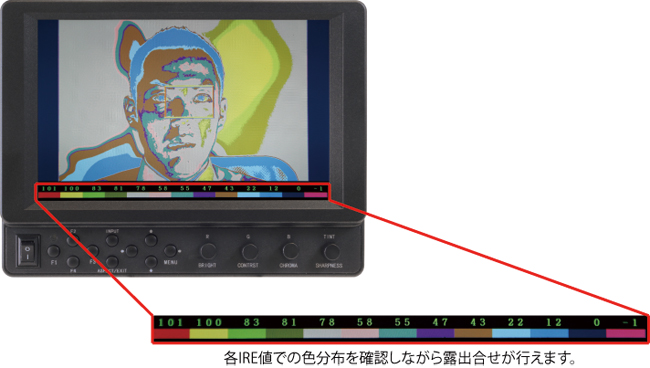

カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。また、各IRE値での色分布バーを液晶底部に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。

フォールスカラー機能1




クリップガイド機能 (Clip Guide)

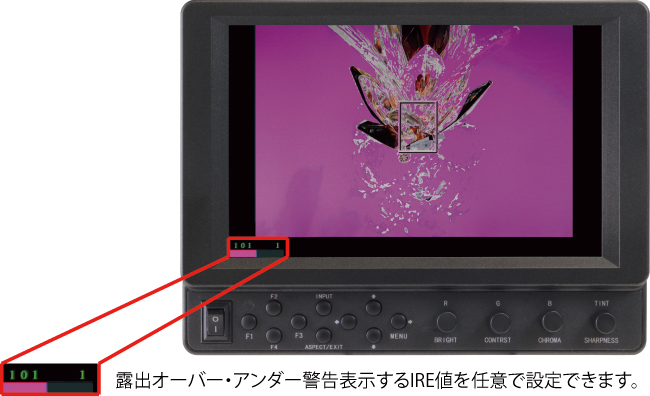

露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。露出オーバーでの警告サインは設定項目にて点滅、または常時表示設定が可能です。





ルマ アンダー(オーバー)警告
「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意に設定します。撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。




前面ファンクションボタンとノブ

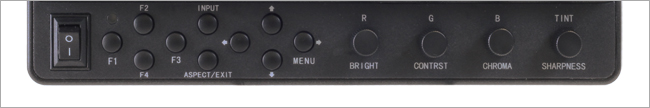

映像切り替や利用頻度の高い機能をワンプッシュで呼び出せるファンクションボタンとモニター表示色を設定できるノブをモニター前面に用意。使いやすい操作性を実現します。





カラー表示機能と色温度設定機能

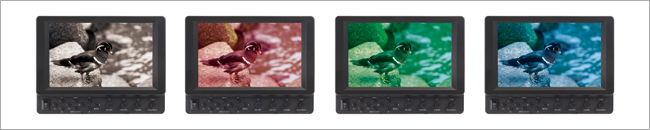

撮影場所や環境に合わせて色温度を5600K/6500K/9300Kまたは、任意のRGB成分値にて設定が可能です。また、カラー表示モードでは、「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色再現を用途に合わせて表示可能です。

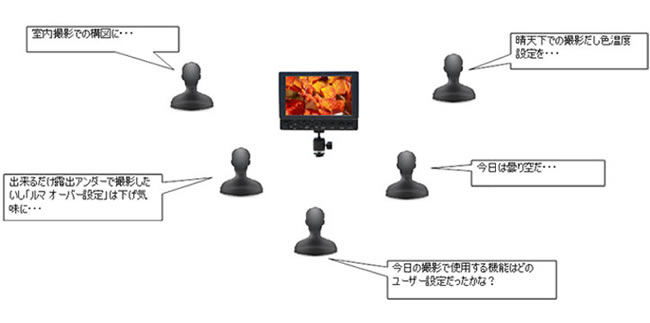

ユーザー設定
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1?5までの5つのユーザー設定として登録することができます。屋外用、屋内用、風景用、人物用など自分の目に慣れている環境を保存しておくことで環境にあわせて瞬時に設定変更が可能となります。


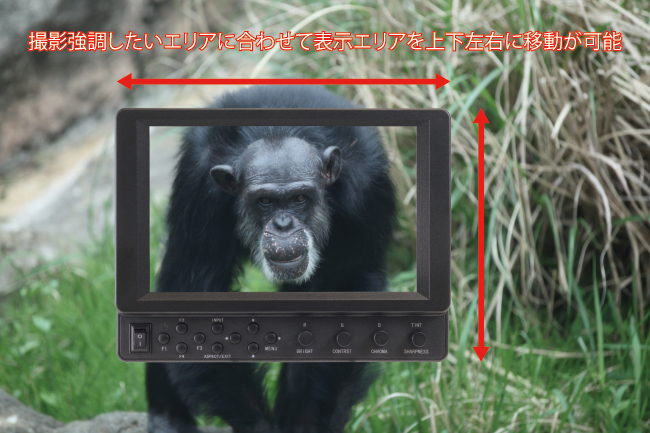

ピクセル等倍機能とアンダースキャン機能
解像度1280x800液晶モニターへ入力された映像信号は、入力された映像信号の解像度に合わせてスケーリングされ拡大または縮小表示されます。撮影時でのピント合わせや映像確認時、実際の映像画素に合わせてモニターへ表示が可能なピクセル等倍機能を搭載。1280x800の高精細液晶パネルに実際のピクセル数にて表示、表示が収まらないエリアも全面ボタンで上下左右への移動が可能で撮影強調したいエリアに合わせピクセル単位でのピント合わせを最適に行えます。アンダースキャン機能では、全ての撮影エリアをモニター上に表示します。

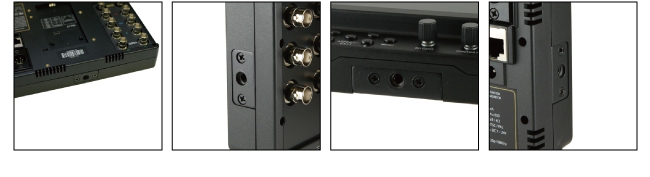

4カ所に三脚穴を搭載
さまざまな撮影環境や設置方法に合わせてモニター上下左右に三脚穴を搭載。

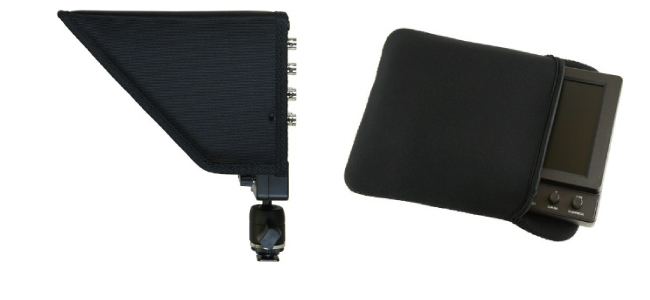

取り外し可能なナイロン製大型サンシェードに持ち運び時のキズ防止に便利なプロテクトケース付属
屋外での撮影時に有効な「CL76SDIP」専用ナイロン型サンシェードと持ち運びに便利なプロテクトケースを標準付属

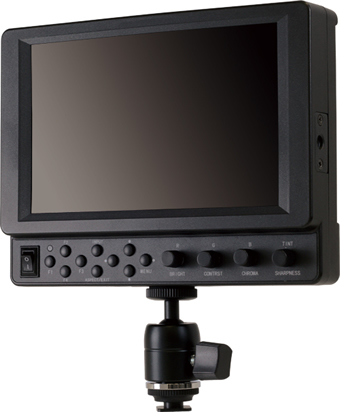

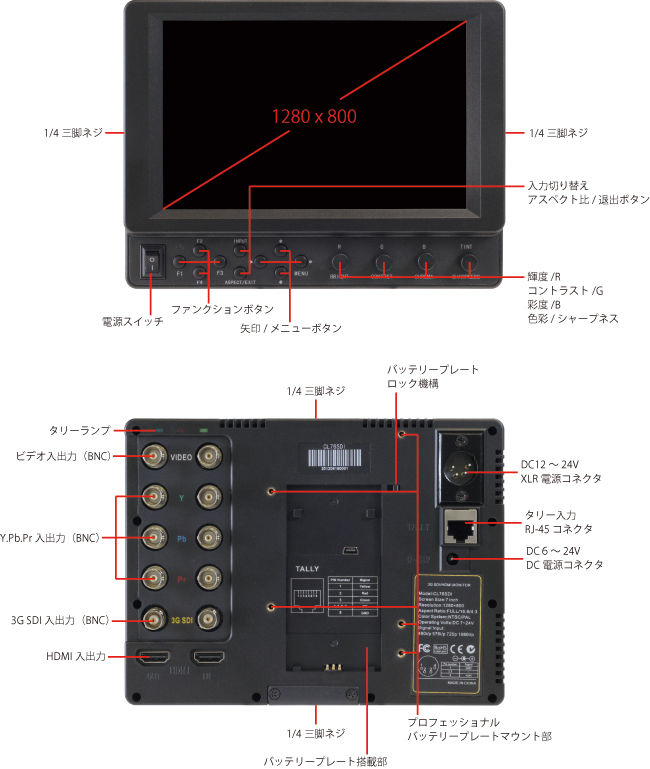

■本体外観


■製品仕様

画面サイズ 7型ワイド
液晶解像度 1280 x 800
輝度 600 cd/m2
コントラスト比 800:1
表示カラー 262K
視野角 178°(H)/ 178°(V)
バックライト LED
ピクセルタイプ RGBストライプ配列
ピクセルピッチ 0.11775(H) x 0.11775(V)
入力 3G-SDI (BNC)/ HDMI/ Y.Pb.Pr (BNC)/ビデオ (BNC)
出力 3G-SDI (BNC)/ HDMI/ Y.Pb.Pr (BNC)/ビデオ (BNC)
電源 DC6-24V (XLR DC接続)
消費電力 17W
動作/保存温度 0℃~50℃/ -10℃~60℃(結露なきこと)
本体寸法 142(H) x187.5(W) x 34.5(D) mm
本体重量 約550g
同梱物 本体/ACアダプター/シューマウントアダプタ
(ホットシュー:ISO518対応)/ サンシェード(*2)/
バッテリーパックプレート(ソニー製Lシリーズ用)(*3/*4)/
プロテクトケース/取扱説明書
SDI 3G SDI 1920x1080p @50 / 50.94 / 60Hz
HD SDI 1035x720p @ 59.94 / 60 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 23.98 / 24, 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 Hz
SD SDI 720x480i @ 60Hz
720x576i @ 50Hz
HDMI対応 1920x1080p @50 / 50.94 / 60Hz
720x480i & 720x480p @ 59.94 / 60 Hz
720x576i & 720x576p @ 50 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 / 50 / 59.94 / 60 Hz
YPBPR対応 720x480i @ 60 Hz
720x576i @ 50 Hz
1280x720p @ 23.97 / 24 / 25 / 29.94 / 30 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 Hz
1920x1080p @50 / 59.94 / 60 Hz
対応ビデオ方式 VIDEO NTSC-M, NTSC-J, NTSC 4.43
PAL B/G H I D, PAL M, PAL N
SECAM

(*1) IREとは映像信号の0%黒から100%白までの輝度信号の振幅を100IREとした単位。
(*2) サンシェードはマジックテープにて脱着可能です。
(*3) バッテリー本体は別売です。
(*4) 本製品にはソニー製Lシリーズバッテリーパック用プレートを付属しております。
   オプションにてキヤノン製「LP-E6」用・「BP-945」用、ニコン製「EN-EL15」用または、パナソニック製「CGA-D54s」用バッテリーパックプレートをご購入頂けます。
※本製品にはスピーカーは搭載していません。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
※当製品は視野角が広く、高輝度のIPS方式液晶パネルを使用しております。
IPS液晶パネルのバックライトの特性上、ご使用される環境によっては画面の明るさにムラを感じられる場合がございます。
あらかじめご了承ください。

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報

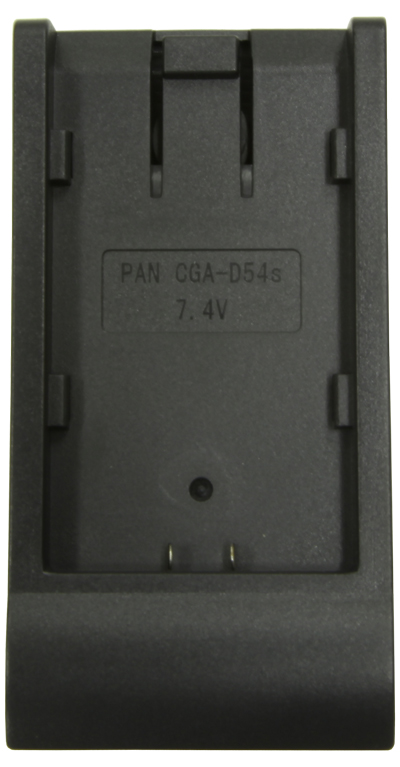

■オプション品: 互換バッテリーパックプレート

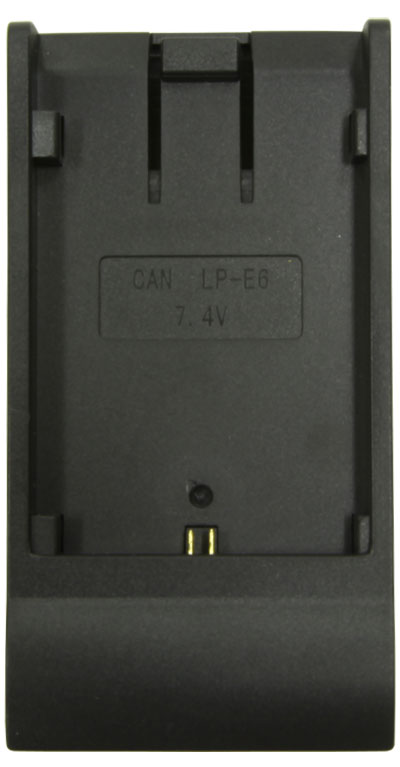

バッテリーパックプレート「CANLP-E6」 型番: CANLP-E6
  (キヤノン製「LP-E6」 互換バッテリーパック対応)
希望小売価格: 2,800円(税込)
JANCODE: 4582169201076

購入する

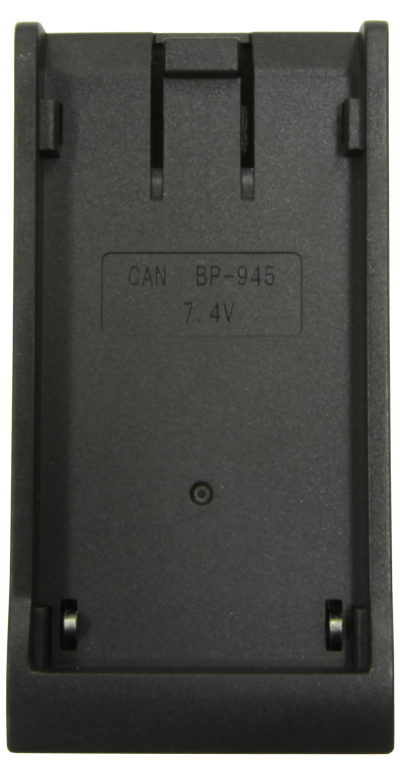

バッテリーパックプレート「CANBP945」 型番: CANBP945
