超軽量薄型! 8型HDMI入出力端子搭載フィールドモニター 「CL85HO」

  • ■ 厚さ17mmに重量約290gの超薄型軽量ボディー
  • ■ 超高解像度(1600x768)・ウルトラワイド
  •   アンチグレア液晶パネル採用
  • ■ 静電センサー型ファンクションキー採用
  • ■ HDMI入出力端子搭載
  • ■ キヤノン社製LP-E6バッテリーパック対応
  • ■ オートDSLRスケーリング機能
  • ■ ピーキング機能
  • ■ フォールスカラー機能
  • ■ クリップガイド機能
  • ■ ルマ アンダー(オーバー)警告
  • ■ ピクセル等倍とアンダースキャン機能
  • ■ ユーザー設定機能
  • ■ カラー表示機能と色温度設定機能

型番: CL85HO
本体価格: OPEN
JANCODE: 4582169231151



「ビデオSALON ウェブ動画時代の映像制作ガイド 2013」に紹介されました。

月刊天文ガイドに掲載されました!CL85HO製品レビュー


■Introduction

CL85HOは、厚さ17mm、重量約290gの超薄型軽量ボディーに解像度1600x768の超高精細、ウルトラワイド液晶パネルを採用。持ち運びに便利で今まで以上の高精細液晶パネルでよりディテールなピント合わせを実現。ウルトラワイド液晶を採用する事で画面右端に映像入力情報、設定情報や「フォールスカラー機能」表示時の色分布ガイドバーなどを表示する「ステータスパネル」で、より撮影時の利便性を向上します。

 また、CL85HOではEOS 5D Mark IIでの動画撮影時、カメラからのHDMI出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分を自動認識しモニター上で非表示させる「オートDSLRスケーリング機能」を搭載。CL85HO本体側でEOS 5D Mark IIからのHDMI信号を自動認識し実際の撮影エリアのみフルスクリーンで自動表示させることが可能です。また本機能では、EOS 5D Mark IIから出力された信号を認識した際に適応するDSLRスケーリングモードを事前に「フルスクリーン」「16:9」「3:2」から選択が可能です。(*1)EOS 5D Mark IIIでは通常の「DSLRスケーリング機能」でフルスクリーン表示が可能となります。

 CL85HOは、HDMI入力端子と入力信号をパススルー出力するHDMI出力端子の他、3.5Φミニピンジャックでのビデオ信号入力にも対応することで多様なデジタル一眼レフカメラやビデオカメラ接続に対応します。本体背面には任意設定が可能な4つの静電センサー型ファンクションキーを搭載。各静電センサーキーに触れるだけで設定した各機能を画面上部に表示、ボタンを押し込む事で機能し撮影時の煩わしさを軽減します。その他、ピント合わせの補助機能としてピントの合ったエッジ部分を赤色ラインで表示する「ピーキング機能」、露出レベルを色分布で可視化情報としモニター上に表示する「フォールスカラー機能」、露出オーバーやアンダーでの白トビや黒つぶれエリアを警告表示させる「クリップガイド」に警告表示させる任意の輝度値(IRE値)を設定可能な「ルマ アンダー(オーバー)警告機能」を搭載します。

 あらゆる機能を搭載したコンパクトで軽量な8型超高解像度フィールドモニターで静止画、動画撮影の幅を広げます。

■特長

厚さ17mmに重量約290gの超薄型軽量ボディー
撮影に便利な機能を超薄型軽量ボディーに全て凝縮!持ち運びや撮影時のセッティングに便利です。

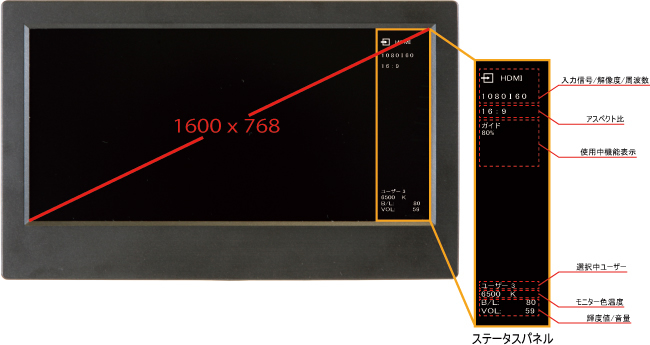

超高解像度(1600x768)・ウルトラワイド アンチグレア液晶パネル採用
今まで見えなかった細密な映像でも1600x768の超高解像度液晶でピントの山をディテールに表示します。また、超ワイド液晶パネルを採用することで画面右端に映像入力内容や設定内容を表示する「ステータスパネル」で撮影時の利便性を向上。アンチグレア処理済み液晶で外光からの映り込みも防止します。
※画面左(解像度:1280x768)にコンテンツ表示、画面右側(解像度:320x768)に「ステータスパネル」を表示します。
※ピクセル等倍表示機能を有効にすることで8型液晶フル画面での撮影画面表示も可能です。



静電センサー型ファンクションキー採用
本体背面に4つの静電センサー型ファンクションキーを搭載。「DSLRスケーリング」「ピーキング」「フォールスカラー」など利用頻度の高い機能を任意で割り振り設定が可能です。静電センサー型ファンクションキーに触れるだけで設定した機能名を画面上に表示が可能なので設定機能を忘れてもボタンに触れるだけで瞬時に確認が可能です。

CL85HO静電センサー型ボタン

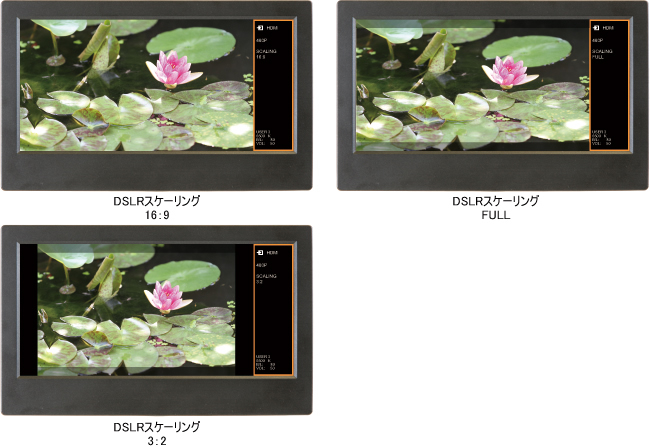

オートDSLRスケーリング機能
デジタル一眼レフでのライブビュー撮影時のHDMI映像出力方式は使用するカメラによって変わります。CL85HOでは、モニターでの表示アスペクト比(4:3、16:9、または任意(*2))設定以外にDSLRスケーリング機能を搭載します。DSLRスケーリング機能では、HDMI映像出力方式によって外部モニター接続時に表示されてしまう余分なエリアや黒縁部分が表示されないよう実際の撮影エリアのみを拡大し、高解像度8型大型液晶モニターに表示します。様々なカメラでの設定に対応できる「標準」「3:2」「16:9」「フルスクリーン」の4つの設定から選択可能です。尚、EOS 5D Mark IIでの動画撮影時は「オートDSLRスケーリング機能」で撮影と当時に自動的にスケーリングが適応、フルスクリーンで表示されます。
※DSLRスケーリング機能は、HDMI入力時のみに対応しています。

CL85HOスケーリング

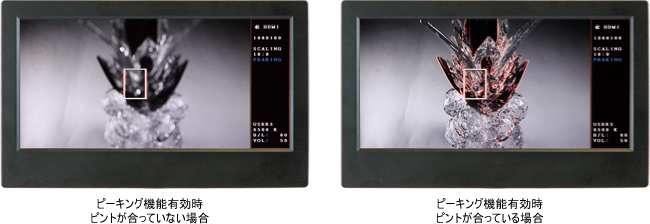

ピーキング機能
ピーキング機能を利用しピントを合わせたいエリアにくっきりとした赤ラインが表示されるまでフォーカスを動かすことで適切なピント合わせを行うことができます。ファインダーやカメラに搭載された小さい液晶画面では合わせづらいピントを超高解像度8型液晶モニターにピーキング機能で合わせることにより正確なピント合わせを実現します。

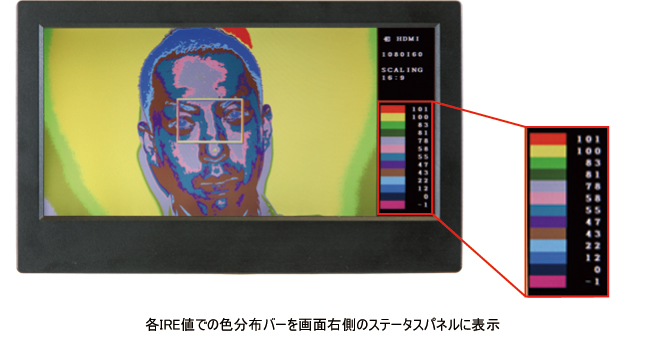

フォールスカラー機能
カメラで表示されている映像各エリアの露出レベルを色でモニター上へ表示。色彩での的確な露出レベル合わせを行えるフォールスカラー機能に露出オーバー、アンダーの上下限IRE値を設定できる機能を追加。露出オーバー、アンダー上下限IRE値を設定することで撮影環境や好みに合わせて露出コントロールをアシストします。また、各IRE値での色分布バーをウルトラワイド液晶右端の「ステータスパネル」に表示することで各IRE値での色を見比べることが可能となり実際の撮影映像の露出度調整を瞬時に行えます。

CL85HOフォールスカラー

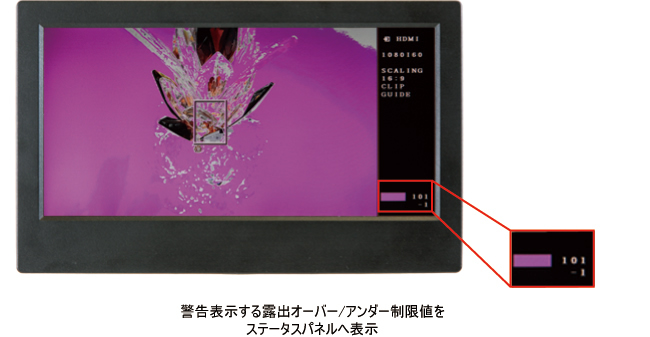

クリップガイド機能
露出オーバーで白トビが発生しているエリアと露出アンダーで黒つぶれが発生しているエリアを警告サインで表示できるクリップガイド機能を搭載。屋外撮影時、外光からの映り込みで液晶パネルが見づらくなった場合も的確に露出オーバー、露出アンダー発生エリアを見分けることが可能となります。また、露出オーバーを認識し警告サインを表示するIRE値を任意で設定が行えます。警告サインは点滅、または、機能有効時のファンクションキーを2回押すことで常時表示設定が可能です。





ルマ アンダー(オーバー)警告機能
「ルマ アンダー(オーバー)警告機能」は、「フォールスカラー」「クリップガイド」使用時の白トビや黒つぶれ警告色や白トビ警告が表示される輝度値(IRE値)を任意に設定します。撮影したい映像イメージに合わせて設定することによりお好み映像での「フォールスカラー機能」「クリップガイド機能」の使用が可能となります。※ルマアンダーの警告設定はクリップガイド表示時のみに対応します。




HDMIとビデオ信号に対応
デジタル一眼レフカメラから出力されたHDMI信号を入力する接続端子の他、入力されたHDMI信号をパススルー出力するHDMI出力端子を搭載。8型フィールドモニターでのフォーカスや構図確認用の他、外部液晶モニターへ接続することで他の撮影スタッフやクライアントとの映像共有に役立ちます。また、HDMI未対応カメラでも「専用3.5Φミニピンジャック?RCAケーブル(*4)」でのビデオ入力端子で接続が可能です。

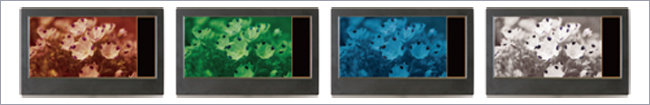

カラー表示機能と色温度設機能
撮影場所や環境に合わせて色温度を5600K/6500K/9300Kまたは、任意のRGB成分値にて設定が可能です。また、カラー表示モードでは、「R成分」「G成分」「B成分」「モノクロ」表示モードを搭載し色再現を用途に合わせて表示可能です。

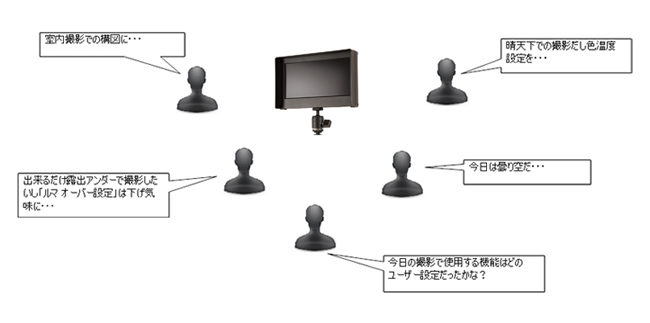

ユーザー設定
任意ファンクションボタンへの割り当てや液晶モニター表示設定などお好みの設定内容をユーザー1?5までの5つのユーザー設定として登録することができます。屋外用、屋内用、風景用、人物用など自分の目に慣れている環境を保存しておくことで環境にあわせて瞬時に設定変更が可能となります。




ピクセル等倍とアンダースキャン機能
解像度1600x768液晶モニターへ入力された映像信号は、入力された映像信号の解像度に合わせてスケーリングされ拡大または縮小表示されます。撮影時でのピント合わせや映像確認時、実際の映像画素に合わせてモニターへ表示が可能なピクセル等倍機能を搭載。1600x768の高精細液晶パネルに実際のピクセル数にて表示、表示が収まらないエリアもダイヤル式ボタンで移動、確認が可能です。アンダースキャン機能では、全ての撮像エリアをモニター上に表示します。




キヤノン社製 LP-E6互換バッテリーパックプレートを標準付属
屋外での撮影用にキヤノン社製LP-E6互換バッテリーパックプレートを標準付属。LP-E6バッテリーで約1.5時間駆動(*3)が可能です。また、現状オプション発売しているソニー社製Lシリーズに対応したバッテリーパックプレート[型番:SONNP-F]で他のバッテリーパックの搭載も可能となります。尚、製品には屋内での撮影に便利なACアダプターも付属します。

キヤノン製バッテリー搭載画像

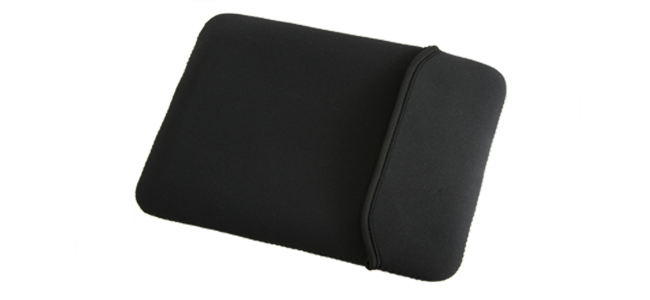

持ち運び時のキズ防止に便利なプロテクトケース付属
持ち運びに便利なプロテクトケースを標準付属。液晶画面や本体へのキズ防止に有効です。
CL85HOプロテクトケース

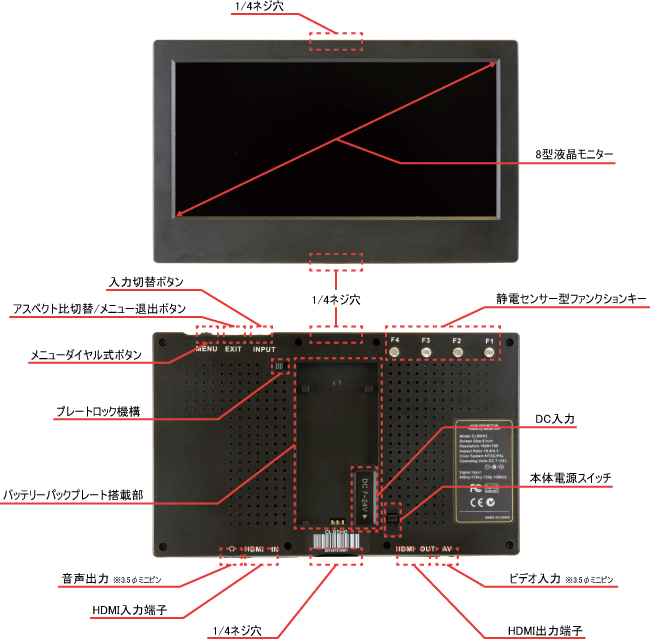

■本体外観

製品外観

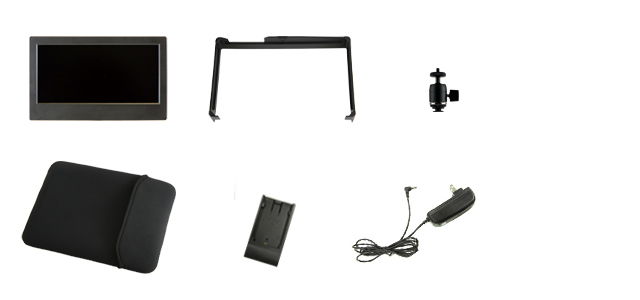

■同梱物

■製品仕様

製品型番 CL85HO
液晶モニター サイズ 8型ウルトラワイド
解像度 1600x768
輝度 340 cd/m2
コントラスト比 400:1
視野角 35°/35°(右/左)・10°/30°(上/下)
入力 HDMI
3.5φミニピンジャック(ビデオ信号)(*4)
出力 HDMI
3.5φミニピンジャック(音声信号)
電源 DC 7~24V
消費電力 最大15W
動作温度 0℃~50℃
保存温度 -10℃~65℃
寸法 127 x 208 x 17 mm
重量 約290g
同梱物 CL85HO本体/ キヤノン社製LP-E6互換バッテリーパックプレート/ シューアダプター/
サンシェード取付けフレーム(*5)/ ACアダプター/ 取扱説明書
HDMI対応 1920x1080p @50 / 50.94 / 60Hz
720x480i & 720x480p @ 59.94 / 60 Hz
720x576i & 720x576p @ 50 Hz
1280x720p @ 50 / 59.94 / 60 Hz
1920x1080i @ 50 / 59.94 / 60 Hz
1920x1080psf @ 24 / 25 / 29.97 / 30 Hz
1920x1080p @ 23.97 / 24 / 25 / 29.94 / 30 / 50 / 59.94 / 60 Hz
対応ビデオ方式 VIDEO NTSC-M, NTSC-J, NTSC 4.43
PAL B/G H I D, PAL M, PAL N
SECAM
(*1) EOS 5D Mark IIでは、カメラの動画記録サイズ設定を1920x1080設定にした場合にのみ「オートDSLRスケーリング機能」が有効となります。また、実際撮影されるエリアのみを画面フルスクリーンで表示するには、解像度1920x1080のアスペクト比「16:9」を「オートDSLRスケーリング機能」にて選択する必要があります。
(*2) 表示アスペクト比にて任意を選択した場合は、液晶パネル上に表示される映像縦横表示開始軸や表示サイズを接続したカメラからの出力に合わせて設定が可能です。
(*3) 新品でフル充電されたLP-E6バッテリーパックでの測定値です。
(*4) 3.5Φミニピン~RCAケーブルは別途オプション販売の専用ケーブルでのみ使用可能。
(*5) オプション販売のCL85HO専用ナイロン製大型サンシェードを取り付ける際に使用します。

※バッテリーは別売りです。
※本製品にはスピーカーは搭載していません。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。

■オプション品: 互換バッテリーパックプレート

バッテリーパックプレート「SONNP-F」
※イメージ画像です
型番: SONNP-F
  (ソニー製 Lシリーズ 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231083

ダイレクトショップサイトへ

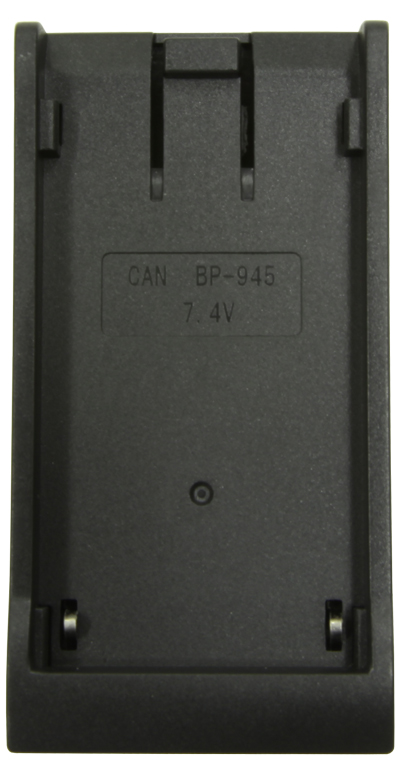

バッテリーパックプレート「CANBP945」 型番: CANBP945
  (キヤノン製「BP-945」 互換バッテリーパック対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230871

ダイレクトショップサイトへ
バッテリーパックプレート「NIKEN-EL15」 型番: NIKEN-EL15
  (ニコン製「EN-EL15」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169231403

ダイレクトショップサイトへ

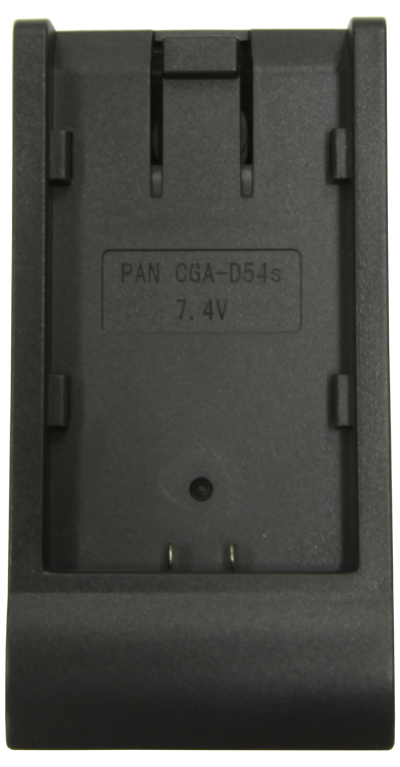

バッテリーパックプレート「PANCGAD54S」 型番: PANCGAD54S
  (パナソニック製「CGA-D54s」互換バッテリー対応)
希望小売価格: 2,667円(税抜)
JANCODE: 4582169230888

ダイレクトショップサイトへ

■バッテリーパックプレート対応バッテリー一覧

バッテリーパックプレート対応バッテリー情報ページにてご確認いただけます。
下記のリンクよりお進みください。
バッテリーパックプレート対応バッテリー情報

■CL85HOで使用できる便利なアクセサリー

ギアレスフォローフォーカスキット
デジタル一眼レフカメラでの利点である小回りの利いた動画撮影をより快適なものへと変え、安定した撮影環境を安価で誰でも簡単に使用できる事を目的としたピント合わせをサポートするフォローフォーカス付きレールシステムです。

型番: SS-001
標準価格: 18,857円(税抜)
JANCODE: 4582169231328
詳しい情報はこちらから⇒



ギアレスフォローフォーカス グリップキット
本体底部にグリップを搭載し、手振れの少ない撮影を可能とする、フォローフォーカスグリップキットです。スムーズなピント合わせと手振れを抑えた安定感のある撮影を実現します。

型番: SS-002
標準価格: オープン
JANCODE: 4582169231410
詳しい情報はこちらから⇒



専用大型サンシェード
ナイロン製脱着可能なサンシェードで、必要に応じてシェード底部カバーも
脱着可能です。 屋外撮影時などに液晶モニターへ映り込む外光を最大限に
抑制したい方におすすめで、カメラでのピント合わせや映像確認に有効です。
また、マジックテープで本体へ取り付けるタイプなので、不要な際も簡単に取り外しが可能です。
重量:約190g

型番: NW085ZYZ
標準価格: 2,667円(税抜)
JANCODE: 4582169231175





ロッドサポートへ取付可能なクランクアーム
モニターを自由なアングルでカメラへの装着が可能となるクランクアームです。
両側1/4インチ細ネジ仕上げに取り外し可能なホットシュー(ISO518)対応
ネジ式シューマウントを付属。
片側をカメラに装着し反対側にモニターが装着可能。
中心の蛇口式ロックで3箇所同時にロックします。

型番: NW0402GS
標準価格: 8,476円(税抜)
JANCODE: 4582169230826
詳しい情報はこちらから⇒

型番: NW0803GS
標準価格: 9,333円(税抜)
JANCODE: 4582169230833
詳しい情報はこちらから⇒




取り回しに便利なカールコード採用HDMIケーブル
一眼レフカメラや撮影用ビデオカメラと液晶モニターを繋ぐ
HDMIケーブル(タイプA-タイプC)です。
ケーブルにはカールコードを採用し、動きに合わせて収縮を自由に
することができます。
撮影時にケーブルを引っ掛けてしまったり、機材の邪魔になるといった
煩わしさを軽減します。

型番: NWH001M
標準価格: 2,838円(税抜)
JANCODE: 4582169230857
詳しい情報はこちらから⇒



ロッドシステムへの装着に便利なクランプ
10~55mmの範囲でがっちり固定できるスチール製クランプです。
1/4インチ細ネジ穴、または3/8インチ太ネジ穴でロッドシステムへの
アクセサリー装着に重宝します。

型番: NWC3500
標準価格: 3,333円(税抜)
JANCODE: 4582169230901
詳しい情報はこちらから⇒







3.5φミニピン~RCA(赤/白/黄)ケーブル
カメラからCL85HOへビデオ信号を入力する際に必要な専用ケーブルです。

型番: NW085AVX
JANCODE: 4582169231199
販売終了







HDMI(タイプA~A)L型アダプタ
モニターのHDMI接続口に取り付けることで、モニターとカメラ間の
HDMIケーブル接続取り回しを改善します。

型番: NW085HZJ
標準価格: 933円(税抜)
JANCODE: 4582169231205
                          ダイレクトショップサイトへ
