マルチフォーマット対応SDI→HDMIコンバーター1000SH

  • SDIからHDMIへ変換
  • 変換時の信号ズレを取り除くSDIリクロック出力端子搭載
  • SDI/HDMI端子からの同時出力に対応
  • 広範囲の入力電圧に対応、ACアダプタ/USB経由の電源受給

在庫限り

ダイレクトショップ

型番: 1000SH
本体価格: OPEN
JANCODE: 4582169231649

 ダイレクトショップ

Introduction

 1000SHは、SDIからHDMIに変換するマルチフォーマット対応ミニコンバーターです。入力SDIフォーマットはSMPTE準拠SD/HD/3G-SDIのマルチレートに対応。SDI信号が送信された同軸ケーブルを1000SHに接続することで、一般的なHDMI信号に変換。HDMI入力対応のテレビやプロジェクター等に映像表示が可能となります。 また、HDMI出力端子の他、SDI出力端子も搭載し、信号変換時の音声と映像信号のズレを補正するリクロック機能を搭載。HDMIとSDI端子からの同時出力が可能なため、1000SHに受信したSDI信号を他の機器へ送信することも可能となります。 入力電圧はDC5~24Vの広範囲に対応し付属のACアダプタまたはUSB経由でさまざまな機器からの電源供給が可能です。

 テレビ局、CATV、ロケ現場、ホール、スタジオ、スタジアム、会議場、医療機関や行政機関などにおいて、映像出力機器と表示機器の設置場所が離れた場所や映像・音声の長距離伝送が必要とされるさまざまな環境に対応。 コンパクトで汎用性の高いシリーズコンバーターは、複雑だった映像音響システムの構築をシンプルかつローコストで実現します。

特長

SDIからHDMI変換

長距離伝送可能なSDI信号をあらゆる映像機器に接続可能なHDMI信号へ変換します。業務用機器から出力されたSDI信号を民生用モニター・プロジェクターに表示したい場合や、撮影映像を一般の液晶テレビで映像確認したい場合などに有効です。入力SDIフォーマットはSMPTE準拠SD/HD/3G-SDIのマルチレートに対応しています。

HDMI・SDIリクロック出力端子搭載

HDMI出力端子の他に、ジッタ(信号ズレ)を取り除くSDIリクロック出力端子を搭載。HDMIとSDI端子からの同時出力が可能なため、【1000SH】に受信したSDI信号を他の機器へ送信することも可能となります。

HDMI・SDIリクロック出力端子搭載

広範囲の入力電圧に対応(DC5~24V)、ACアダプタ/USB経由の電源供給

電源はACアダプタとミニUSB経由に対応。USB接続にてPCやビデオカメラ等の映像機材から電源の供給が受けられる他、プロフェッショナルバッテリープレート等と接続して、あらゆる場面で幅広く利用できます。
(供給元USBが電源供給可能かご確認ください。また、設備での常設利用時はACアダプタをご利用ください。)

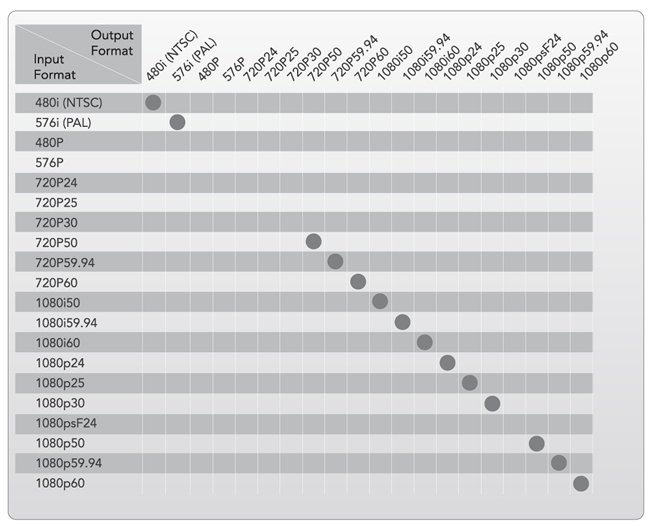

入出力対応フォーマット

入出力対応フォーマット

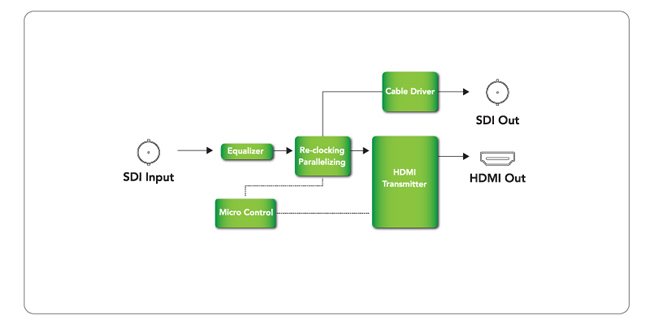

ブロックダイアグラム

ブロックダイアグラム

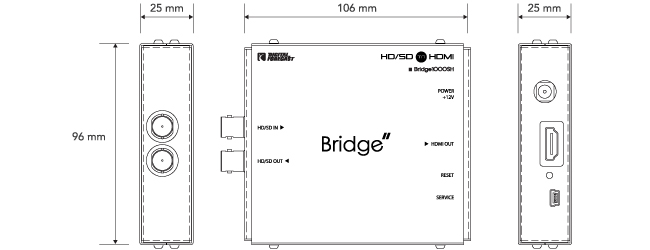

外観

外観

製品仕様

製品型番 1000SH
入力 SDI(BNC)x 1
出力 HDMI x 1
SDI(BNC)x 1
対応SDI規格 SMPTE 125M: NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M:720p 50/59.94/60
SMPTE 274M、SMPTE292M:1080i 50/59.94/60 1080p 23.98/24/25/29.97/30
SMPTE 424M:1080p 59.94/60(3G)
SMPTE425M(レベルAのみ)
ディップスイッチ 4個(本体側面)
2:アップデート用
1、3、4: 不使用
電源 ACアダプター/ ミニUSB(Bメス)
*常設時はACアダプターにてご利用ください。
*miniUSB給電時は、供給元USBが電源供給可能かご確認ください
入力電圧 DC5~24V
消費電力 最大6W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 106 x 96 x 25mm(突起物含まず)
本体重量 165g
付属品 ACアダプター
認証 FCC/ CE/ KC/ PSE(ACアダプター)/ RoHS
保証 1年間

※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
