15型スクエア HDMI端子搭載組込用液晶モニター(オープンフレーム)15型スクエア - KE150

  • 白色LEDバックライト採用で低消費電力と鮮やかな色彩を実現
  • 高解像度(1024×768) 高コントラスト(1500:1) 広視野角(水平170°/垂直170°) スクウェアタイプのTFT液晶パネルを採用
  • アナログ・デジタル両信号入力対応
  • 本体上部に操作ボタンを搭載
  • 強固なメタル筐体採用
  • 筐体の上下または、左右に固定金具の取付け可能
  • 組み込み機の裏側から埋め込むオープンフレームタイプ
  • RoHS

型番: KE150
本体価格: OPEN
JANCODE: 4582169232745

販売終了

Introduction

 KE150は、解像度1024x768に広視野角(水平170°/垂直170°)及び高コントラスト(1500:1)の15型液晶パネルを採用。低消費電力設計の産業用組込み用途を目的とした15型スクエア液晶ディスプレイです。あらゆる映像出力機器への接続を想定し、HDMI・VGA(ミニD-Sub 15ピン)・ビデオ(BNC)のアナログ・デジタルの両信号に対応。本体上部背面の操作ボタンでの設定変更が可能です。

 また、ダウンスキャン機能を搭載しVGA接続時で最大1920x1200(WUXGA)、HDMI接続で最大1080pまでの映像信号を液晶画面に合わせた形で表示する事が可能です。強固なメタル筐体に低消費電力設計であらゆる産業用ユースに適した産業用組込みディスプレイです。

特長

白色LEDバックライト採用で低消費電力を実現

バックライトに白色LEDを採用し低消費電力設計。省電力化することで発熱を抑え、安定した稼働を実現します。

広視野角の液晶パネルを採用

広視野角(水平170°/垂直170°)スクウェアタイプのTFT液晶パネルを採用。下から見上げる状態での設置環境にも適しています。

アナログ・デジタル両信号対応

HDMI・DVI・ミニD-Sub15ピン(VGA)・ビデオ(BNC)端子を搭載しアナログ・デジタル両入力に対応。 さまざまな機器との接続が可能です。※端子はDVI-IですがDVD-Dのみ対応となります。

アナログ・デジタル両信号対応

タッチパネルモデルも用意

5線式抵抗膜方式タッチパネルを搭載したモデル「KE150T」もございます。 ご利用用途に合わせてお選びいただけます。

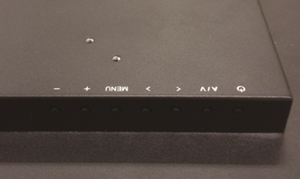

本体上部に操作ボタンを搭載

本体上部に搭載された操作ボタンで 設定変更が可能です。

強固なメタル筐体採用

機器への組み込みに適した強固なメタル筐体を採用。

パネルマウントタイプの用意

組込み機の表側からはめ込むパネルマウントタイプ「KE150S」もございます。 用途に合わせてお選びいただけます。

製品仕様

製品型番 KE150
液晶サイズ 15型
液晶パネル TFT液晶パネル
アスペクト比 スクエア
解像度 1024 x 768
輝度(cd/m2) 300
コントラスト比 1500:1
視野角(H/V) 170°/170°
映像入力 HDMI (HDCP非対応)/ DVI-D/ VGA(D-Sub15ピン)/ ビデオ(BNC)/ 音声(BNC)
音声出力 背面スピーカー×1(出力2W)モノラル
電源 DC12V/2.0A
消費電力 最大16W
VESA(FPMPMI)規格 対応(75 x 75mm)
寸法 (mm) 400(W) x 279(H) x 43.5(D)
重量 約2800g
内容物 HDMIケーブル/ VGAケーブル/ ビデオ(BNC)ケーブル/ ACアダプター
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS

※仕様は改良の為、予告なく変更する場合がございます。
※スピーカーを搭載しております。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。

入力対応フォーマット一覧表

アナログ

表示モード 水平周波数(kHz) 垂直周波数(Hz)
640X480(VGA) 31.5 60
37.8 72
37.5 75
800X600(SVGA) 35.1 56
37.8 60
48.0 72
46.8 75
1024X768(XGA) 48.3 60
56.4 70
60.0 75
1152X864(XGA+) 67.5 75
1280X768(WXGA) 47.7 60
60.1 75
1280X1024(SXGA) 64.0 60
80.0 75
1600X1200(UXGA) 75.0 60
1920X1080(HD 1080) 67.2 60

デジタル

表示モード 周波数(Hz)
480i 60
576i 50
720P 50/60
1080i 50/60
1080P 50/60
