トップ > 製品情報 > 延長・分配・切替 関連製品 >  4K2K、1080p60対応HDMI信号を非圧縮で長距離伝送可能 HDBaseT™ HDMIエクステンダー「HD-06HE」

超高画質IPSパネル採用!7型マルチ入出力端子搭載フィールドモニター 「CL76HOX」

  • ■ 遅延や画質の劣化を気にすることなく最大60m伝送
  • ■ 解像度最大4K2K、3D、フルHDに対応
  • ■ 安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送
  • ■ Deep Color対応で色彩豊かな映像ソースに対応
  • ■ 抜け防止DC コネクタ採用

型番: HD-06HE
本体価格: OPEN
JANCODE: 4582169232035


販売終了致しました

■Introduction

「HD-06HE」は送信機と受信機の間をカテゴリ6/5eのLANケーブル1本で接続し、1080p60/48bitの信号を最大60m(4K/2K@30信号を最大30m)まで、HDMI信号を非圧縮で伝送できるHDBaseT規格を活用したHDMI延長器です。

帯域は最大10.2Gbpsで、3D、HDCP、CEC、最大7.1chの高品位オーディオにも対応し、非圧縮伝送が可能なため、画像の劣化を少なく長距離伝送が可能な他、双方向でのRS-232Cシリアル通信とリモコン信号伝送が可能です。

遠距離に設置したモニターやプロジェクターへの映像・音声伝送に加え、双方向での電源制御やリモコン制御を1本のLANケーブルでコントロール可能。IR帯域幅は20KHz~60KHzまで対応するため、多様なIR信号制御にご利用いただけます。

また、設置場所でのケーブル抜け防止を考慮しネジロック型DCコネクタを採用し安定した電源供給が可能となります。

ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクター等、映像や音声の長距離伝送を必要とする環境で、LANケーブルを使用できるHDBaseT HDMIエクステンダーを採用する事で、現在、多用されている長尺HDMIケーブルとブースター利用での組み合わせ設備費用と比べ、安価にシステム構築が可能となります。

特長

解像度4K2K、3D、フルHDの映像を遅延や画質の劣化を気にすることなく最大60m伝送
HDMI接続により、現在主流のフルHD解像度の他、さらにフルHD 4倍の4K2K解像度や3D伝送に対応。
映像信号は非圧縮で伝送されるため、遅延や劣化を気にすることなく最大60m(4K2Kは最大30m)伝送します。





安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送
既存のRJ-45コネクタを採用したCat6/5eのツイストペアケーブルで最大60m先まで非圧縮で映像や音声信号を伝送するため、劣化が少なく、長距離伝送をスムーズに行うことができます。
また、配線が容易で安価に入手可能なLANケーブルを採用することで、設置場所のレイアウトに合わせて配線することができます。
また、HDMIケーブルとHDMI信号増幅器の組み合わせでの長距離伝送と比較してもより安価に導入が可能です。



Deep Color対応で色彩豊かな映像を再現。
RGB各色を最大で16bit(65536階調)で表現できるDeep Colorに対応。
色の表現をより広く、より深く、より遠くまで伝送できます。

通常出力時 ディープカラー出力時
※画像はイメージです。



抜け防止DCコネクタ採用

本体電源コネクタに抜け防止のネジ式コネクタを採用。
ネジ式で本体とACアダプターコネクタを固定するため足を引っ掛けるなど、
ケーブルを引っ張っても抜けません。





シリアル通信(RS-232C)や赤外線リモコン信号伝送対応

業務用で需要の高いシリアル伝送規格のRS-232C通信とテレビなどの 赤外線リモコンの制御信号(IR信号)の双方向伝送が可能です。
ご利用環境に合わせて送信機側から受信機側への伝送または、 受信機側から送信機側への伝送が可能です。


利用用途

■ホームシアター、会議室や教室等でのプロジェクター、 映像・音声の長距離伝送用として
■店舗の店頭モニターなどと再生機器との接続用として
■商業施設でのセキュリティーカメラのデータ伝送用として
■病院での映像・音声の長距離伝送用として
■デジタルサイネージ機器での映像・音声の長距離伝送用として

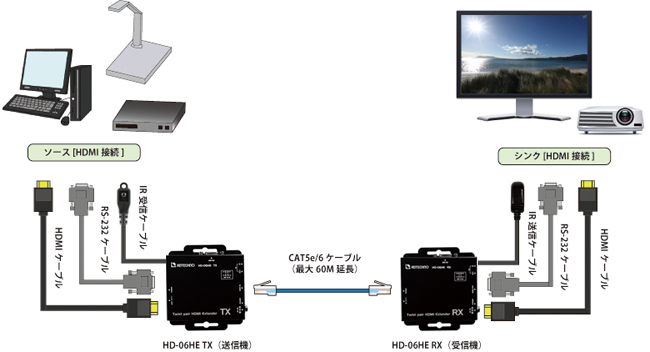

接続図

製品仕様

製品型番 HD-06HE
構成ユニット HD-06HE Tx (送信機) HD-06HE Rx (受信機)
HDMI規格

HDMI Deep Color, Full 3D ,4K2K@30

CEC対応*1
HDCP 対応
EDID バイパス
ビデオ信号 480i / 480p / 720p / 1080i / 1080p60 / 4K2K30p
伝送距離

1080p60 48bit Colorの信号で60m *2

4K2K@30の信号で30m
帯域幅 10.2Gbps
イコライザー機能 自動
IR パススルー 双方向可(20KHz ~ 60KHz)
RS-232C 全二重通信 最大115,200bps
入力端子

HDMI x1
3. 5mmミニジャック (IR) x1

ミニD-sub9ピン (RS-232C) x1

RJ-45 (HDBaseT) x1

3. 5mmミニジャック(IR) x1
出力端子

RJ-45 (HDBaseT) x1

3. 5mmミニジャック(IR) x1

HDMI x1
3. 5mmミニジャック(IR) x1

ミニD-sub9ピン (RS-232C) x1
HDMI コネクタ形状 タイプA
RJ-45コネクタ EIA/TIA-568Bストレート結線 WE/SS 8P8C
3.5mm コネクタ IR受信 x1 /IR 送信 x1
本体寸法 89 (W) x 73 (D) x 29 (H) mm
本体重量 約250g 約260g
動作電圧 5V 12A DC
消費電力 最大5W 最大9W
動作/保存温度 0℃~40℃/-20℃~60℃
動作/保存湿度 20%~90% (結露無きこと)
梱包寸法 170 x 264 x 75mm
梱包重量 約1,300g
適合認証 FCC ,CE,PSE(ACアダプタ),RoHS
同梱物

HD-06HE Tx 本体、HD-06HE Rx 本体、ACアダプタ x2、

IR受信ケーブル、IR送信ケーブル、取扱説明書
*1) 全ての機器との動作を保証するものではありません。
*2) ご利用頂く環境によって異なります。
※ARC、CRCは非対応です。
※STPケーブルでの伝送は保証しておりません。
※LANケーブル、HDMIケーブル、RS-232Cケーブルは付属しておりません。
※外観、および各仕様につきましては予告なく変更する場合がございます。
※HDBaseTは、HDBaseT Allianceの商標登録です。


外形寸法図(pdf)
