トップ > 製品情報 > 延長・分配・切替 関連製品 >  4K2K、1080p60対応HDMI信号を非圧縮で最長100m LANケーブル1本で伝送可能なHDBaseT? HDMIエクステンダーPro「HD-10HPE」

  • ■ 解像度4K2K、3D、フルHDの映像を遅延や画質の劣化を気にすることなく最長100m伝送
  • ■ 5Play? (映像・音声・イーサネット・コントロール信号・電源)伝送に対応
  • ■ 送信機(Tx)にHDMI出力端子搭載
  • ■ PoC (パワー・オーバー・ケーブル)電源供給に加え双方向給電に対応
  • ■ 安価なCAT5e/6 ツイストペアLANケーブル1本で伝送
  • ■ Deep Color対応で色彩豊かな映像ソースに対応
  • ■ 抜け防止DCコネクタに非脱落型(キャプティブ・スクリュー)RS-232Cコネクタ採用

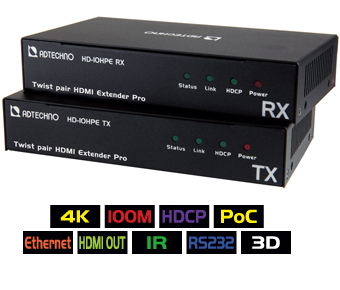

型番: HD-10HPE
本体価格: OPEN
JANCODE: 4582169232202

2年保証

販売終了致しました
後継機種はこちら

HD-10TX(送信機):製品ページ
HD-10RX(受信機):製品ページ

■Introduction

「HD-10HPE」は、送信機(Tx)と受信機(Rx)の間をカテゴリ6/5eのLANケーブル1本で接続し1080p60/48bitの信号を最大100m(4K/2K@30信号を最大70m)まで、HDMI信号を非圧縮で伝送できるHDBaseT規格を活用したHDMI延長器です。帯域は最長10.2Gbpsで、3D、HDCP、CEC、最大7.1chの高品位オーディオにも対応し非圧縮伝送が可能なため、画像の劣化を少なく遅延レスで長距離伝送が可能です。

HDBaseT規格で呼称されている5Play?(映像・音声・イーサネット・コントロール信号・電源伝送)にも対応し1本のLANケーブルで5つの信号伝送が可能となります。また、LANケーブルにて電源を伝送するPoC(パワー・オーバー・ケーブル)では、設置環境を考慮し、送信機(Tx)、受信機(Rx)のどちらかにACアダプターを接続するだけで、送信機から受信機、または、受信機から送信機、双方向での電源供給に対応します。

その他、送信機本体には、入力されたHDMI信号を分配出力するHDMI出力端子を搭載。手元の送信機に液晶モニター等、映像表示機器を接続する事で、遠距離に設置されたテレビやプロジェクター表示コンテンツを同時に表示する事が可能。送信機にて分配されたHDMI信号をもう一台のHD-10HPE送信機HDMI端子に入力する事で送信機側でのデイジーチェーン接続に対応し最大5台までのデイジーチェーン接続が可能です。

RS-232Cシリアル通信接続コネクタには、非脱落型(キャプティブ・スクリュー)を採用。付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル長での接続が可能。ACアダプターを接続する電源DCコネクタにも抜け防止のネジ式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。

ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクターやテレビ等、映像や音声の長距離伝送を必要とする環境で、安価に入手が可能なLANケーブル1本で多様な信号を伝送。双方向給電やHDMI信号分配機能等にも対応し、より様々な設置環境でご利用可能なHDBaseT HDMIエクステンダーProで複数の機器やケーブル構成での設置コストと比べ、より安価で簡潔なシステムとして導入が可能となります。

特長

解像度4K2K、3D、フルHDの映像を遅延や画質の劣化を気にすることなく最大100m伝送
HDMI接続により、現在主流のフルHD解像度の他、さらにフルHD 4倍の4K2K解像度や3D伝送に対応。
映像信号は非圧縮で伝送されるため、遅延や劣化を気にすることなく最大100m(4K2Kは最大70m)伝送します。





5Play? (映像・音声・イーサネット・電源・制御信号・)伝送に対応
HDBaseT規格にて実現できる5つ(映像・音声・イーサネット・電源・制御信号)の異なる伝送方式を1つに集約する5Playに対応。 5つの伝送方式を1本のLANケーブルで伝送します。










送信機(Tx)にHDMI出力端子搭載

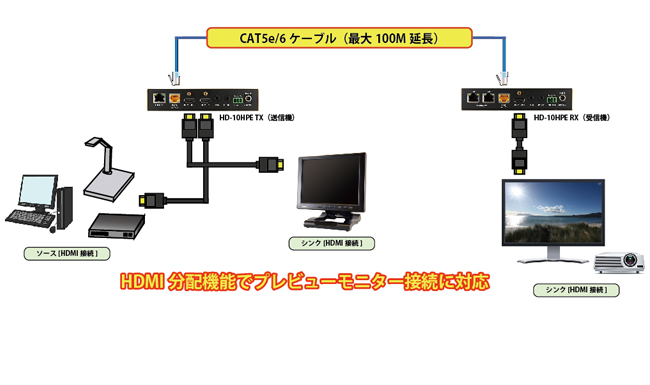

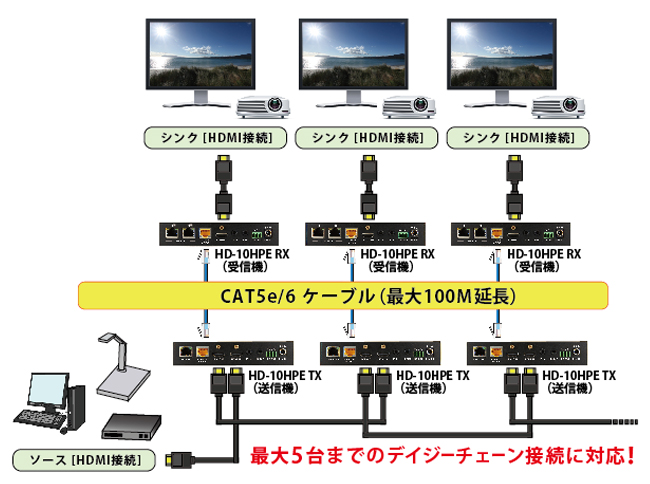

入力されたソースを分配出力するHDMI出力端子を送信機に搭載。手元の送信機に液晶モニター等、映像表示機器を接続する事で、遠距離に設置されたテレビやプロジェクターでの表示コンテンツを同時に表示する事が可能です。また、送信機にて分配されたHDMI信号をもう一台のHD-10HPE送信機HDMI端子に入力する事で送信機側でのデイジーチェーン接続に対応します。デイジーチェーン接続は最大5台まで対応します。





PoC (パワー・オーバー・ケーブル)電源供給に加え双方向給電に対応

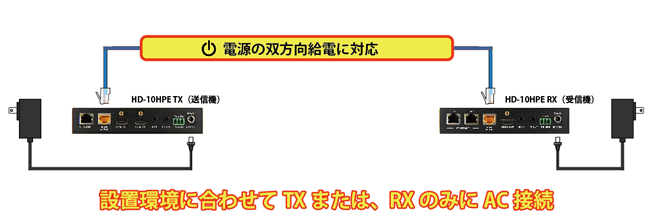

LANケーブル上で電源伝送するPoC (パワー・オーバー・ケーブル)に対応。 HD-10HPEでは、設置場所での電源環境を考慮し、送信機(Tx)、受信機(Rx)のどちらかにACアダプターを接続するだけで、送信機から受信機、または、受信機から送信機、双方向での電源供給に対応します。





安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送
既存のRJ-45コネクタを採用したCat6/5eのツイストペアケーブルで最大100m先まで非圧縮で映像や音声信号を伝送するため、劣化が少なく、長距離伝送をスムーズに行うことができます。
また、配線が容易で安価に入手可能なLANケーブルを採用することで、設置場所のレイアウトに合わせて配線することができます。
また、HDMIケーブルとHDMI信号増幅器の組み合わせでの長距離伝送と比較してもより安価に導入が可能です。



Deep Color対応で色彩豊かな映像を再現。
RGB各色を最大で16bit(65536階調)で表現できるDeep Colorに対応。
色の表現をより広く、より深く、より遠くまで伝送できます。

通常出力時 ディープカラー出力時
※画像はイメージです。



抜け防止DCコネクタに非脱落型(キャプティブ・スクリュー)RS-232Cコネクタ採用

本体電源コネクタに抜け防止のネジ式コネクタを採用。 ネジ式で本体とACアダプターコネクタを固定するため足を引っ掛けるなど、 ケーブルを引っ張っても抜けません。 また、RS-232C用コネクタには、非脱落型(キャプティブ・スクリュー)コネクタを採用し、付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル長での接続が可能となります。

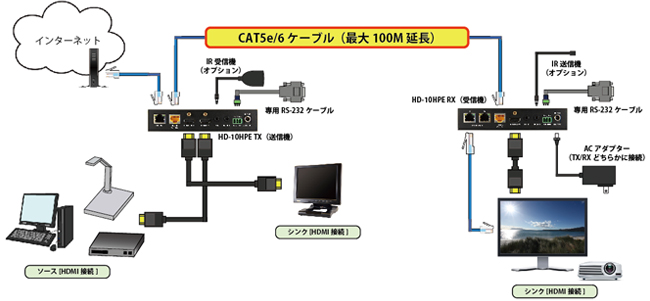

接続図

製品仕様

製品型番 HD-10HPE
構成ユニット HD-10HPE Tx(送信機) HD-10HPE Rx (受信機)
HDMI規格

HDMI Deep Color、Full 3D、4K2K@30、CEC対応*1)

HDCP 対応
ビデオ信号 480i/480p/720p/1080i/1080p60/4K2K30p
伝送距離

1080p@60 48bit Colorの信号で100m*2)

4K2K@30の信号で70m
帯域幅 10.2Gbps
IR パススルー 双方向可(30KHz~55KHz)
RS-232C DTE配列/全二重通信 最大115,200bps
入力端子

HDMI x 1
3.5mmミニジャック(IR) x 1

専用RS-232C端子 x 1

RJ-45 (HDBaseT) x 1

3.5mmミニジャック x 1
出力端子

HDMI x 1
RJ-45 (HDBaseT) x 1
RJ-45 (Ethernet) x 1

3.5mmミニジャック(IR) x 1

HDMI x 1
RJ-45 (Ethernet) x 2
3.5mmミニジャック(IR) x 1

専用RS-232C端子 x 1
HDMI コネクタ形状 タイプA
RJ-45コネクタ EIA/TIA-568Bストレート結線 WE/SS 8P8C
Ethernet規格 10Base-Tx/100Base-Tx
3.5mm コネクタ IR受信 x1 /IR 送信 x1
本体寸法 150 (W) x 77.2 (D) x 38 (H) mm
本体重量 約800g 約800g

電源

24V 1.25A DC*3)
消費電力 最大15W
動作/保存温度 0℃~60℃/-20℃~70℃
動作湿度 10%~90%(結露無きこと)
同梱物

HD-10HPE Tx本体、HD-10HPE Rx本体、ACアダプタ、
専用RS-232Cケーブル x 2、取扱説明書

保証期間

2年

*1) 全ての機器との動作を保証するものではありません。
*2) ご利用いただく環境によって異なります。
*3) ACアダプタは、Tx、または、Rxのどちらかに接続してください。 ※ARC、CRCは非対応です。
※STPケーブルでの伝送は保証しておりません。 ※LANケーブル、HDMIケーブル、IR送信機、IR受信機は付属しておりません。
※仕様は改良の為、予告なく変更する場合がございます。


外形寸法図(pdf)

■オプション

IR送受信機セット


リモコン信号伝送用のIR送信機、受信機ケーブルです。
TxとRxに各送信機と受信機を接続することでリモコン信号の伝送が可能となります。また、リモコン信号は、HD-10HPE送信機から受信機、または、HD-10HPE受信機から送信機への双方向送信にも対応します。

型番:HDIR-P
標準価格: \2,800(税抜)
JANCODE: 4582169232486
