フルHD 10.1型IPS液晶パネル搭載 業務用マルチメディアディスプレイ「LCD1017S」




  • ■ 最大4K@30入力対応
  • ■ 10.1型フルHD (1920x1200)
     IPSパネル採用
  • ■ 前面ガラスに高硬度(6H)ガラス採用
  • ■ HDMI/VGA/ビデオ/音声入力端子搭載
  • ■ HDCP対応
  • ■ 抜け防止用ケーブルクランプを標準付属
  • ■ 3G-SDI入出力端子搭載(Level A/B対応)
  • ■ 表示アスペクト比設定機能
  • ■ ピクセル等倍表示と反転表示機能
  • ■ VESA 75 x 75mm対応
  • ■ 低重心無段階調節可能な自立スタンド採用
  • ■ 安定性の高い別売り自立スタンドもご用意(オプション)
  • ■ 専用反射防止液晶保護フィルム
    (オプション)
  • ■ 安心の3年保証




LCD1017S(本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234848



【発売日】
2020年1月下旬 発売予定
予約受付中!




■Introduction

 フルHD以上のWUXGA解像度(1920x1200)の10.1 型ワイド(16:10) IPS液晶パネルを採用した業務用マルチメディアディスプレイです。接続端子には4K@30(10.1Gbps)迄入力可能なHDMIとVGA、ビデオ(RCA)入力端子を各1系統、音声(赤・白RCA)入力端子を搭載します。HDMI入力端子はBlu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCPにも対応。※1) 液晶表面にはOCA(Optical Clear Adhesive)光学透明接着剤により高硬度(硬度6H)のガラス装着を施しクリアでさらに強固な設計を実現しました。
 また、3モデル全てに専用の抜け防止用ケーブルクランプを標準で付属。HDMI/ビデオ/イヤホンジャック/電源/USB(mini-B)の各接続端子の脇に搭載された専用挿し込み穴へ付属クランプを装着しケーブルと固定することで、ケーブルの不意な脱落や緩みを防止できます。

SMPTE規格に準拠した3G/HD/SD-SDI入出力端子を搭載しております。3G-SDIではLevel AとBの異なる2つのマッピング方式に対応するほか、入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能です。※2)

 OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:10)」「16:9」「4:3」「1.85:1」「2.35:1」から選択が可能な他、ピクセル等倍表示、スキャン表示、反転表示等、さまざまな機能を搭載し、これらの機能をワンプッシュで呼び出せるファンクションキー機能と、すべてのボタン操作を無効化し誤操作を防止するキーロック機能を搭載します。

 標準付属の低重心無段階調整可能な自立スタンド[型番:STD_003]を別途、単品販売も同時に開始します。モニターを様々な角度に調節することが可能です。軽量なためスタンドを折りたたんで本体ごと持ち運ぶ際も邪魔になりません。標準付属スタンド以外にも、より重心が安定したタイプのスタンド[型番:STD_002]をオプションでご用意。[型番:STD_003]よりも底面の重量を大幅に増すことで安定性を向上し、設備向けのスタンドとして最適な設計となってます。
 モニター背面中央にはVESAマウントインターフェース規格75x75mmのネジ穴を搭載し、三脚やアームなどでの設置や壁掛けでの利用も可能です。別売りオプションとして、屋外で使う際に気になるディスプレイへの太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルム[型番:1017FLM]をご用意しております。

安心の3年保証(液晶パネル、LEDバックライト含む)ですので、設備やシステムでも長期間安心してご利用いただけます。※3)サーバーラックモニター、PCモニター、工場ラインでの監視用、教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、機器への組込み等、あらゆる業務用途から産業、個人ユースまでさまざまな環境でのご利用に最適な液晶モニターです。

■特長

最大4K@30入力対応

HDMI入力は最大4K UHD@30までの信号入力に対応します。

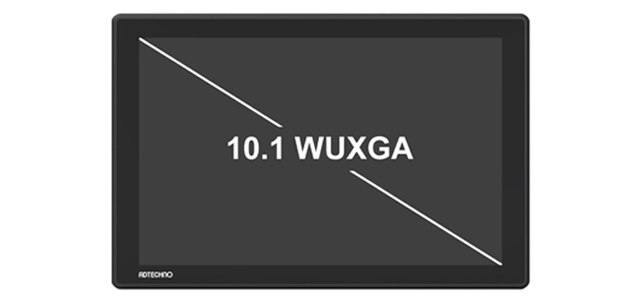

10.1型フルHD IPSパネルと硬度6H前面ガラス採用
フルHD以上の解像度(1920x1200) 10.1 型ワイドタイプの高輝度(320cd/m2)、広視野角(170°/170°)、高コントラスト比(1000:1)のIPS液晶パネルを採用。フルHDパネルを採用することで少ない色変化に鮮明な色彩での映像表示を可能としました。また、液晶表面にはOCA(Optical Clear Adhesive)光学透明接着剤により高硬度(硬度6H)のガラス装着を施しクリアで強固な設計を実現しました。

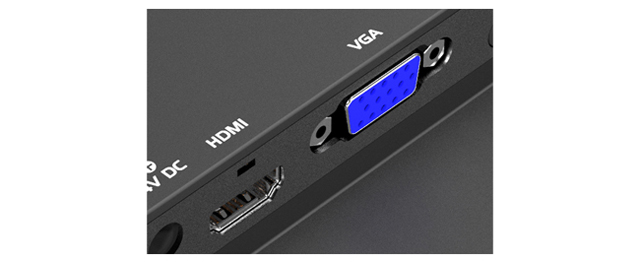

HDMI/ VGA/ ビデオ入力端子搭載
HDMI/VGA/ビデオ(RCA)入力信号のデジタル・アナログ両入力に対応。映像信号は、デジタル最大4K UHD@30、アナログ最大1920x1200までの入力が可能です。







HDCP対応
HDMI入力端子はBlu-ray等の著作権付きデジタルコンテンツの再生に必要なHDCP(High-bandwidth Digital Content Protection)に対応。ゲーム機やBlu-rayプレイヤー等の接続も可能です。※1)

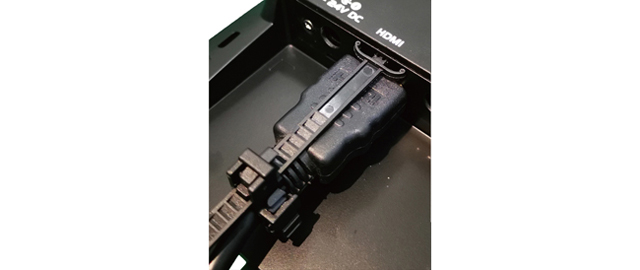

抜け防止用ケーブルクランプを標準付属
HDMI/ビデオ(RCA)/USB/3.5mmヘッドホン端子/電源の各端子に抜け防止用のケーブルクランプ挿し込み穴を搭載。ケーブルクランプは標準付属しており、本体に取り付けることでケーブルの不意な脱落やゆるみを防止します。







3G-SDI入出力端子搭載(Level A/B対応)

SMPTE規格に準拠した3G/HD/SD-SDI入出力端子を搭載。3G-SDIではLevel AとBの2つのマッピング方式に対応。入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能となります。※2)

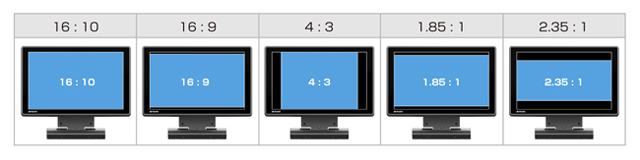

表示アスペクト比設定機能
OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:10)」「16:9」「4:3」「1.85:1」「2.35:1」から選択が可能です。

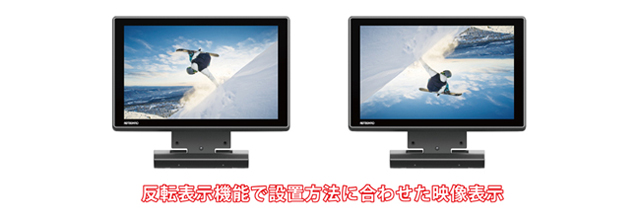

ピクセル等倍表示と反転表示機能
デジタル入力時、1920x1200以下の映像信号を入力した際、ピクセル等倍表示機能で実際入力されたピクセル数での映像表示が可能となります。また設置場所や用途に合わせて上下、左右での画面反転表示が可能です。








VESAマウントインターフェース規格75 x 75mm対応
本体背面にVESAマウントインターフェース規格 FDMI 75x75mmの壁掛け用ネジ穴を搭載。スタンドを取り外すことで市販の壁掛け用取り付け金具を利用した壁掛け設置が可能です。

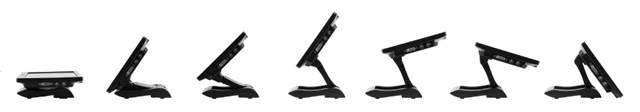

低重心無段階調節可能な自立スタンド採用
標準付属の低重心無段階調整可能な自立スタンド[型番:STD_003]はモニターを設置場所に合わせてさまざまな角度に調整が可能。軽量なためスタンドを折りたたむ事で持ち運びにも便利です。また、スタンド背面に壁掛け用フック穴を搭載し設置したい角度での壁掛けが可能です。







より安定性の高い別売り自立スタンドもご用意(オプション)
標準付属スタンド[型番:STD_003]以外にも、より重心が安定したタイプのスタンド[型番:STD_002]をオプションでご用意。[型番:STD_003]よりも底面の重量を大幅に増すことで安定性を向上し、設備向けのスタンドとして最適な設計となってます。また、標準付属スタンド[型番:STD_003]も単体で販売いたします。両タイプ共にVESA75x75㎜に対応しておりますので、LCD1017Sシリーズ以外のVESA対応小型モニターにもご活用いただけます。

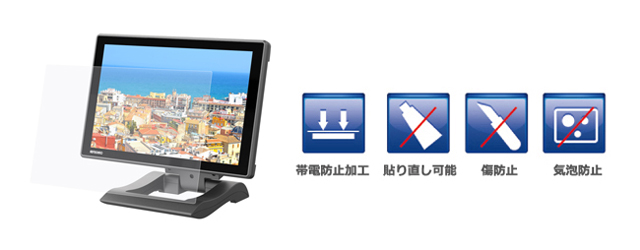

専用反射防止液晶保護フィルム(オプション)[型番:1017FLM]
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムをオプションでご用意。サラサラした肌触りの表面加工でディスプレイを保護するため、指紋や汚れ・傷が付きにくい仕様となっております。







安心の標準3年保証
安心3年保証(液晶パネル、LEDバックライト含む)※3)にて標準提供ですので、設備やシステムでも長期間安心してご利用いただけます。







■入力対応フォーマット一覧表

信号/規格 解像度 周波数 (Hz)
SDI SMPTE 125M 525 59.94i
ITU-R BT.601 625 50i
SMPTE 296M 720 50p
59.94p
60p
SMPTE 274M 1080 50i
59.94ip
60i
23.98p
24p
25p
25Sf
29.97p
29.97sF
30p
30sF
SMPTE 425M 1080 50i
59.94ip
60p
HDMI 4K DCI(4096×2160) 23.976 / 24
4K UHD(3840×2160) 23.976 / 24 / 25 / 29.97 / 30
1080p 23.976 / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
720p 25 / 29.97 / 30 / 50 / 59.94 / 60
576p 50
576i 50
480p 59.94 / 60
480i 59.94 / 60
VGA 800×600 60
1024X768 60
1280X1024 60
1366×768 60
1600X1200 60
1920X1080 60
1920X1200 60
ビデオ NTSC / PAL
※HDRは非対応です。 ※YCbCr 4:2:0は非対応です。 ※SDIはLevel A、及びBに対応です。



■製品仕様

製品型番 LCD1017S
本体色 ブラック
液晶 サイズ 10.1型ワイド(16:10)
パネル方式 IPS方式
表面加工 グレア / ガラス(硬度6H)
解像度 1920 x 1200
輝度 320 cd/m2
視野角 170°(H)/170°(V)
入力 3G-SDI x 1 / HDMI x 1 / VGA x 1 / ビデオ(RCA) x 1 / 音声(RCA) L・R x 1
出力 3G-SDI x 1 / イヤホンジャック(3.5mmΦステレオミニピン) x 1
スピーカー 1W x 2(L / R)
VESA(FPMPMI)規格 75x75mm
電源 DC 7~24V(推奨12V)
消費電力 最大 14W
動作温度 0℃~50℃
保存温度 -20℃~60℃
動作湿度/保存湿度 10 ~ 80%(結露なきこと)
本体寸法 252(W) x 166(H) x 32.5(D) mm ※スタンド・突起物含まず
本体重量 630g ※スタンド含まず
同梱物 ACアダプター / リモコン / ケーブル固定クランプ / 取扱説明書
保証期間 ご購入から3年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1) HDCP2.2は非対応です。
※2) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際は信号規格毎の最大距離を守りイコライザー等を併用することを推奨いたします。
※3) 詳細は弊社保証規定をご参照ください。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※全ての機器との動作を保証するものではありません。

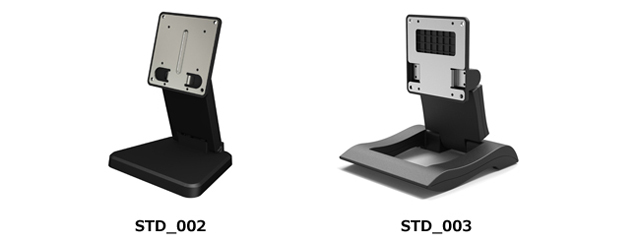

■オプションスタンド製品仕様

型番 STD_002 STD_003
VESA規格 75 x 75mm 75 x 75mm
取付ネジ※ M4 (7 mm) x 4本 M4 (7 mm) x 4本
本体寸法※ 136.5 (W) x 109.8 (D) x 38 (H) mm
(±1.0)
134.6 (W) x 149.7 (D) x 33 (H) mm
(±1.0)
重量 約535g 約496g
同梱物 M4 (7 mm) x 4本 / 取扱説明書 M4 (7 mm) x 4本 / 取扱説明書
※角度調整はモニターが垂直の状態から測定した角度になります。
※角度調整の際は液晶部分に負担が掛からない様、十分ご注意下さい。
※取り付けるモニターによってはモニター内部にダメージを与える可能性がございます。モニター側のM4ネジの深さを事前にご確認ください。
※本体寸法は折り畳み時の寸法です。

■オプション

LCD1017シリーズ専用反射防止液晶保護フィルム
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムです。

型番:1017FLM
希望小売価格:OPEN
JANCODE:4582169234855
詳しい情報はこちらから⇒





低重心無段階調節可能な小型モニター用自立スタンド
LCD8901シリーズに標準付属で採用されている低重心無段階調節可能な小型モニター用自立スタンドです。スタンド底面の重量を重くすることで安定性重視の設計。

型番:STD_002
希望小売価格:OPEN
JANCODE:4582169234954






超軽量無段階調節可能な小型モニター用自立スタンド
LCD1017シリーズ標準付属品の超軽量無段階調整可能な自立スタンドです。スタンド底面を空洞にすることで折り畳み時の薄さと軽さを実現。

型番:STD_003
希望小売価格:OPEN
JANCODE:4582169234961
