フルHD 15.6型IPSパネル搭載 業務用マルチメディアディスプレイ「LCD1560S」



  • ■ 15.6型フルHD (1920x1080) IPSパネル採用
  • ■ HDMI出力端子搭載
  • ■ HDMI/VGA/ ビデオ/音声入力端子搭載
  • ■ 3G-SDI入出力端子搭載
  • ■ HDCP対応
  • ■ 表示アスペクト比設定機能
  • ■ ピクセル等倍表示と反転表示機能
  • ■ 1/4インチネジ/VESA 75 x 75mm及び100 x 100mm対応
  • ■ 低重心無段階調節可能な自立スタンド採用
  • ■ 市販のVマウントバッテリープレートに対応
  • ■ U型自立スタンドと屋外用サンシェードに対応(オプション)
  • ■ EIA規格19インチラックマウントに対応(オプション)
  • ■ 専用反射防止液晶保護フィルム(オプション)
  • ■ 安心の3年保証




LCD1560S(本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234619



【発売日】
2019年9月25日(水)予定
ご予約受付中!




■Introduction

 「LCD1560S」はフルHD解像度(1920x1080) 15.6 型ワイド(16:9)IPS液晶パネルを採用した業務用マルチメディアディスプレイです。新たにHDMI出力端子を1系統搭載。入力されたHDMI信号をスルー出力することでHDMIモニター同士でのデイジーチェーンや、他のHDMI入力機器との接続が可能となります。※2) ※3)
 SMPTE 424M/SMPTE 292M/SMPTE 259M規格に準拠した3G/HD/SD-SDI入出力端子を搭載しております。入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能です。※2)
 その他の接続端子にはHDMI、VGA、ビデオ(RCA)入力端子を各1系統と音声(赤・白RCA)入力端子を搭載します。HDMI入力端子はBlu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCPにも対応します。※1)

 OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:9)」「4:3」「1.85:1」「2.35:1」から選択が可能な他、ピクセル等倍表示、スキャン表示、反転表示等、さまざまな機能を搭載し、これらの機能をワンアクションで呼び出せるファンクションキー機能と、すべてのボタン操作を無効化し誤操作を防止するキーロック機能を搭載します。
 付属の低重心無段階調整可能な自立スタンドはモニターを様々な角度に調節することが可能です。モニター上下左右の各側面4カ所に1/4インチネジ穴とモニター背面中央にVESAマウントインターフェース規格75x75mm及び100x100㎜のネジ穴を搭載し、三脚やアームなどでの設置や壁掛けでの利用も可能です。また、市販のVマウントバッテリープレートを取り付ける専用ネジ穴を本体背面に搭載しており、市販外部バッテリーと組合わせることでバッテリー駆動を可能にしました。 別売りオプションとして、U型自立スタンド[型番:UH15-STD]と屋外使用時に有効な大判サンシェード[型番:UH15-SUS]、EIA規格の19インチラックへ取付ける専用金具[型番:UH15-BRK]、屋外で使う際に気になるディスプレイへの太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルム[型番:1560FLM]をご用意しております。

 安心の3年保証(液晶パネル、LEDバックライト含む)ですので、設備やシステムでも長期間安心してご利用いただけます。※5)サーバーラックモニター、PCモニター、工場ラインでの監視用、教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、機器への組込み等、あらゆる業務用途から産業、個人ユースまでさまざまな環境でのご利用に最適な液晶モニターです。

■特長

■特長

15.6型フルHD IPSパネル採用
フルHD解像度(1920x1080) 15.6 型ワイドタイプの高輝度(300cd/m2)、広視野角(170°/170°)、高コントラスト比(1000:1)のIPS液晶パネルを採用。フルHDパネルを採用することで少ない色変化に鮮明な色彩での映像表示を可能としました。


3G-SDI入出力端子搭載

SMPTE 424M/SMPTE 292M/SMPTE 259M規格に準拠した3G/HD/SD-SDI入出力端子を搭載。入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能となります。※2)

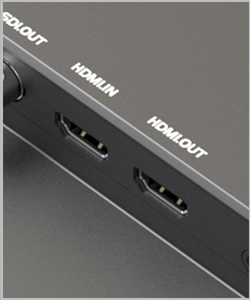

HDMI/ VGA/ ビデオ入力端子とHDMI出力端子搭載

HDMI/VGA/ビデオ(RCA)入力信号のデジタル・アナログ両入力に対応。映像信号は、デジタル最大4K UHD@30、アナログ最大1920x1200までの入力が可能です。なおビデオ入力にはRCA端子を採用し、業務用や民生機を問わず様々な機器との接続が可能です。また、入力されたHDMI信号をパススルーするHDMI出力端子を1系統搭載。HDMIモニター同士でのデイジーチェーンが可能となります。



HDCP対応
HDMI入力端子はBlu-ray等の著作権付きデジタルコンテンツの再生に必要なHDCP(High-bandwidth Digital Content Protection)に対応。ゲーム機やBlu-rayプレイヤー等の接続も可能です。※1)

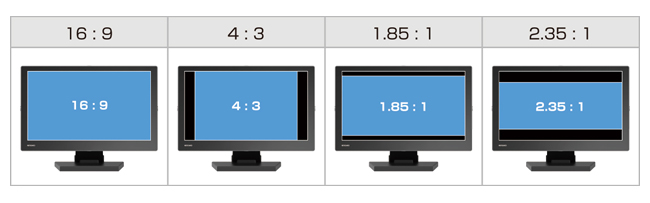

表示アスペクト比設定機能
OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:9)」「4:3」「1.85:1」「2.35:1」から選択が可能です。

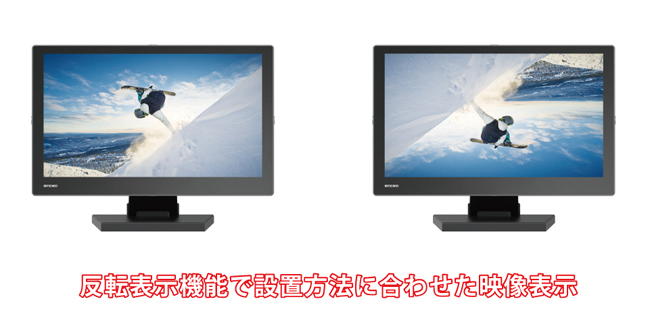

ピクセル等倍表示と反転表示機能
デジタル入力時、フルHD以外の映像信号を入力した際、ピクセル等倍表示機能で実際入力されたピクセル数での映像表示が可能となります。また設置場所や用途に合わせて上下、左右での画面反転表示が可能です。



1/4インチネジ搭載

本体上下左右側面4カ所に1/4インチネジ穴を搭載し、三脚やアームなどでの設置も可能です。

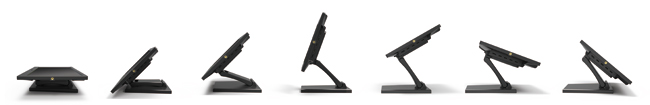

低重心無段階調節可能な自立スタンド採用
無段階に角度調整が可能な低重心自立スタンドを採用。設置場所に合わせてさまざまな角度に調整が可能。折りたたむ事で持ち運びにも便利です。また、スタンド背面に壁掛け用フック穴を搭載し設置したい角度での壁掛けが可能です。



VESAマウントインターフェース規格75 x 75mm及び100 x 100mm対応
本体背面にVESAマウントインターフェース規格 FDMI 75x75mm及び100 x 100mmの壁掛け用ネジ穴を搭載。スタンドを取り外すことで市販の壁掛け用取り付け金具を利用した壁掛け設置が可能です。



外部バッテリー接続に対応
市販のVマウントバッテリープレートを取り付ける専用ネジ穴を本体背面に搭載。市販外部バッテリーと組合わせることでバッテリー駆動を可能にしました。




U型自立スタンドと屋外用サンシェードに対応(オプション)
別売りオプションにてU型自立スタンド【型番:UH15-STD】と屋外使用時に有効な大判サンシェード【型番:UH15-SUS】を用意しております。




EIA規格19インチラックマウントに対応(オプション)
別売りオプションにてEIA規格の19インチラックに取付ける専用金具【型番:UH15-BRK】をご用意しており、6U分のスペースを使用して19インチラックへマウントすることが可能となります。
※ブラケットとEIAラック間のネジ留め(ネジ穴)位置によって上下どちらかに約28mmの空きスペースが発生します。




専用反射防止液晶保護フィルム(オプション)
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムをオプションでご用意。サラサラした肌触りの表面加工でディスプレイを保護するため、指紋や汚れ・傷が付きにくい仕様となっております。




安心の標準3年保証
当社マルチメディアディスプレイシリーズで初となる安心3年保証(液晶パネル、LEDバックライト含む)※3)にて標準提供ですので、設備やシステムでも長期間安心してご利用いただけます。



■製品仕様

製品型番 LCD1560S
本体色 ブラック
液晶 サイズ 15.6型ワイド(16:9)
パネル方式 IPS方式
表面加工度 グレア / ガラス(硬度6H)
解像度 1920 x 1080
輝度 300 cd/m2
コントラスト比 1000:1
視野角 170°(H)/170°(V)
入力 3G-SDI x 1 / HDMI x 1 / VGA x 1 /
ビデオ(RCA) x 1 /音声(RCA) L・R x 1
出力 HDMI x 1 / 3G-SDI x 1 /
イヤホンジャック(3.5mmΦステレオミニピン) x 1
スピーカー 2W x 2(L/R)
VESA規格 75 x 75 mm / 100 x 100 mm
電源 DC 10~24V(推奨12V)
消費電力 最大16W
動作温度 0 ~ 40℃
保存温度 -20 ~ 60℃
動作湿度/保存湿度 10 ~90%(結露なきこと)
本体寸法 383(W) x 239(H) x 37.7(D) mm ※スタンド・突起物含まず
本体重量 約1850g ※スタンド含まず
同梱物 ACアダプター / RCAビデオケーブル / リモコン / 取扱説明書
保証期間 ご購入から3年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1) HDCP2.2は非対応です。
※2) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際は信号規格毎の最大距離を守りイコライザー等を併用することを推奨いたします。
※3) HDCPで保護されたコンテンツは本機のHDMI出力端子から出力することができません。
※4) Windows 10 以外では専用ドライバCDのインストールが必要です。必ずキャリブレーションを行ってからご使用ください。またすべてのPCとの動作を保証しているわけではありません。
※5)詳細は弊社保証規定をご参照ください。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※ 全ての機器との動作を保証するものではありません。







■入力対応フォーマット一覧表

信号/規格 解像度 周波数 (Hz)
SDI SMPTE 125M 525 59.94i
ITU-R BT.601 625 50i
SMPTE 296M 720 50p
59.94p
60p
SMPTE 274M 1080 50i
59.94i
60i
23.98i
24p
25p
25sF
29.97p
29.97sF
30p
30sF
SMPTE 425M 1080 50p
59.94p
60p
HDMI 4K DCI(4096×2160) 23.976 / 24
4K UHD(3840×2160) 23.976 / 24 / 25 / 29.97 / 30
1080p 23.976 / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
720p 25 / 29.97 / 30 / 50 / 59.94 / 60
576p 50
576i 50
480p 59.94 / 60
480i 59.94 / 60
VGA 800×600 60
1024X768 60
1280X1024 60
1366×768 60
1600X1200 60
1920X1080 60
1920X1200 60
ビデオ NTSC / PAL
※HDRは非対応です。
※YCbCr 4:2:0は非対応です。
※SDIはLevel A、及びBに対応です。
