フルHD 8.9型IPS液晶パネル搭載 業務用マルチメディアディスプレイ「LCD8901S」



  • ■ 8.9型フルHD (1920x1200) IPSパネル採用
  • ■ 3G-SDI入出力端子搭載
  • ■ HDMI/ VGA/ ビデオ/音声入力端子搭載
  • ■ HDCP対応
  • ■ 表示アスペクト比設定機能
  • ■ ピクセル等倍表示と反転表示機能
  • ■ 低重心無段階調節可能な自立スタンド採用
  • ■ VESAマウントインターフェース規格 75 x 75mm対応
  • ■ 専用反射防止液晶保護フィルム(オプション)
  • ■ 安心の3年保証




LCD8901S (本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234046







■Introduction

 「LCD8901S」はフルHD解像度(1920x1200) 8.9 型ワイドタイプのIPS液晶パネルを採用した業務用マルチメディアディスプレイです。液晶表面にはOCA(Optical Clear Adhesive)光学透明接着剤により高硬度(硬度6H)のガラス装着を施しクリアで強固な設計を実現しました。
 接続端子はHDMI、VGAとビデオ(RCA)入力端子を各1系統と音声(赤・白RCA)端子を搭載。HDMI入力端子はBlu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCPにも対応します。※1)
 「LCD8901S」では、SMPTE 424M/SMPTE 292M/SMPTE 259M規格に準拠した3G/HD/SD-SDI入出力端子を搭載。入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能となります。※2)
 またOSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:10)」「4:3」「16:9」「1.85:1」「2.35:1」から選択が可能。その他、ピクセル等倍表示機能、アンダースキャン表示機能、反転表示機能など、さまざまな用途に合わせて利用可能な機能を搭載し、これらの機能をボタンの長押しで呼び出すファンクションキー機能と音声を外部出力する3.5φミニピン端子も搭載します。
 低重心無段階調整可能な自立スタンドを採用しモニターを様々な角度に設置が可能。スタンドを折りたたんでの持ち運びにも便利な設計となっています。本体背面にVESAマウントインタフェース規格 FPMPMI 75x75mmの壁掛け用ネジ穴とスタンド背面にも壁掛け用フック穴を搭載し壁掛けでの設置も可能です。また、ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムをオプションでご用意しております。
 当社マルチメディアディスプレイシリーズで初となる安心3年保証(液晶パネル、LEDバックライト含む)にて標準提供ですので、設備やシステムでも長期間安心してご利用いただけます。
 サーバーラックのサブモニター、PCサブモニター、工場ラインでの監視用、教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、機器への組み込み等、あらゆる業務用途から産業用組込み、個人ユースまでさまざまな利用用途でのご利用に最適な小型液晶モニターです。

■特長

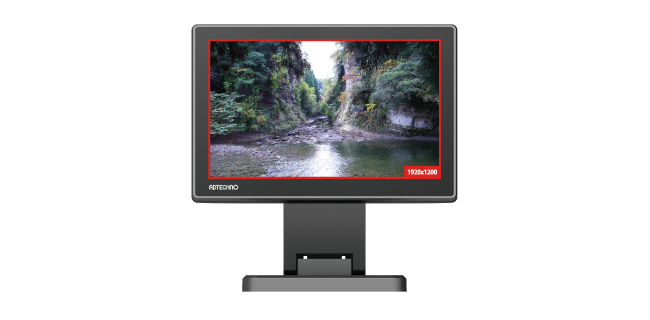

8.9型フルHD IPSパネル採用
フルHD解像度(1920x1200) 8.9 型ワイドタイプの高輝度(350cd/m2)、広視野角(170°/170°)、高コントラスト比(800:1)のIPS液晶パネルを採用。8.9型の小型液晶にフルHDパネルを採用することで少ない色変化に鮮明な色彩での映像表示を可能としました。



3G-SDI入出力端子搭載

SMPTE 424M/SMPTE 292M/SMPTE 259M規格に準拠した3G/HD/SD-SDI入出力端子を搭載。入力されたSDIをパススルーするSDI出力端子も搭載されているので、モニター同士でのデイジーチェーンも可能となります。※2)



HDMI/ VGA/ ビデオ入力端子搭載
HDMI/VGA/ビデオ(RCA)入力信号のデジタル・アナログ両入力に対応。映像信号は、デジタル最大1080P、アナログ最大1920x1200までの入力が可能です。尚、ビデオ入力にはRCA端子を採用し、業務用や民生機を問わず様々な機器との接続が可能です。




HDCP対応
DMI入力端子はBlu-ray等の著作権付きデジタルコンテンツの再生に必要なHDCP(High-bandwidth Digital Content Protection)に対応。ゲーム機やBlu-rayプレイヤー等の接続も可能です。※1)

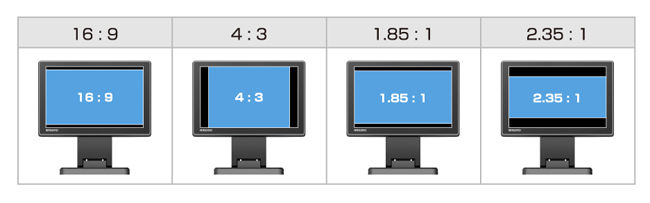

表示アスペクト比設定機能
OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「フル(16:10)」「16:9」「4:3」「1.85:1」「2.35:1」から選択が可能です。

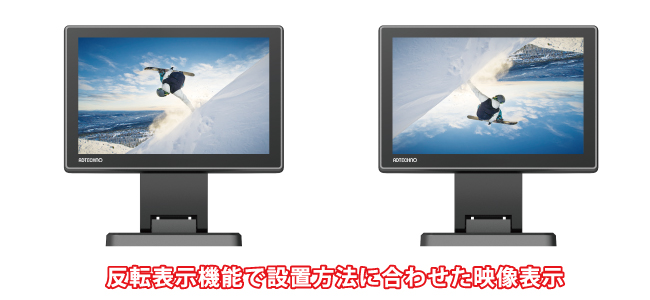

ピクセル等倍表示と反転表示機能
デジタル入力時、フルHD以外の映像信号を入力した際、ピクセル等倍表示機能で実際入力されたピクセル数での映像表示が可能となります。また設置場所や用途に合わせて上下、左右での画面反転表示が可能です。

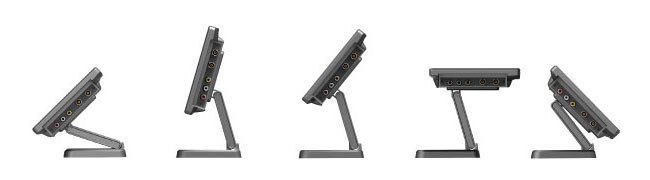

低重心無段階調節可能な自立スタンド採用
無段階に角度調整が可能な低重心自立スタンドを採用。設置場所に合わせてさまざまな角度に調整が可能。折りたたむ事で持ち運びにも便利です。また、スタンド背面に壁掛け用フック穴を搭載し設置したい角度での壁掛けが可能です。






VESAマウントインターフェース規格75 x 75mm対応
本体背面にVESAマウントインタフェース規格 FPMPMI 75x75mmの壁掛け用ネジ穴を搭載。スタンドを取り外すことで市販の壁掛け用取り付け金具を利用した壁掛け設置が可能です。






専用反射防止液晶保護フィルム(オプション)
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムをオプションでご用意。サラサラした肌触りの表面加工でディスプレイを保護するため、指紋や汚れ・傷が付きにくい仕様となっております。






安心の標準3年保証
当社マルチメディアディスプレイシリーズで初となる安心3年保証(液晶パネル、LEDバックライト含む)※3)にて標準提供ですので、設備やシステムでも長期間安心してご利用いただけます。



■製品仕様

製品型番 LCD8901S
本体色 ブラック
液晶 サイズ 8.9型16:10ワイド
パネル方式 IPS方式
表面加工度 グレア / ガラス(硬度6H)
解像度 1920 x 1200
輝度 350 cd/m2
コントラスト比 800:1
視野角 170°(H)/170°(V)
入力 3G-SDI x 1 / HDMI x 1 / VGA x 1 / ビデオ(RCA) x 1 / 音声(RCA) L・R x 1
出力 3G-SDI x 1 / イヤホンジャック(3.5mmΦステレオミニピン)
スピーカー 1W x 1(Lのみ)
VESA規格 75 x 75 mm
電源 DC 7~24V(推奨12V)
消費電力 最大10W
動作温度 0 ~ 50℃
保存温度

-20 ~ 60℃

動作湿度/保存湿度 10 ~90%(結露なきこと)
本体寸法 222(W) x 153(H) x 32(D) mm ※スタンド・突起物含まず
本体重量 約545g ※スタンド含まず
同梱物 ACアダプター / HDMIケーブル / VGAケーブル / 取扱説明書
保証期間 ご購入から3年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1) HDCP2.2は非対応です。
※2) 理論上、パススルーはケーブル距離や接続回数による信号減衰が起こります。デイジーチェーン使用する際はSDI規格毎の最大距離を守りイコライザー等を併用することを推奨いたします。
※3) 詳細は弊社保証規定をご参照ください。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※ 全ての機器との動作を保証するものではありません。


外形寸法図(pdf)



■入力対応フォーマット一覧表

信号/規格 解像度 周波数 (Hz)
SDI SMPTE 125M 525 59.94i
ITU-R BT.601 625 50i
SMPTE 296M 720 50p
59.94p
60p
SMPTE 274M 1080 50i
59.94i
60i
23.98i
24p
25p
25sF
29.97p
29.97sF
30p
30sF
SMPTE 425M 1080 50p
59.94p
60p
HDMI 4K DCI(4096×2160) 23.976 / 24
4K UHD(3840×2160) 23.976 / 24 / 25 / 29.97 / 30
1080p 23.976 / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
720p 25 / 29.97 / 30 / 50 / 59.94 / 60
576p 50
576i 50
480p 59.94 / 60
480i 59.94 / 60
VGA 800×600 60
800×600 72
800×600 75
1024X768 60
1024X768 70
1024X768 75
1280X720 60
1280X800 60
1280X960 60
1280X1024 60
1280X1024 70
1280X1024 75
1366×768 60
1600X900 60
1600X1200 60
1600X1200 65
1600X1200 70
1920X1080 60
1920X1200 60
ビデオ NTSC / PAL
※SDIはLevel A、B対応です。

■オプション

■専用反射防止液晶保護フィルム(オプション)
ディスプレイへの蛍光灯や太陽光などの映り込みを軽減し表示を見やすくする専用アンチグレアフィルムです。

型番: 8901FLM
標準価格: オープン
JANCODE: 4582169234138
