3G/HD-SDI/HDMI信号対応 広視野角21.5型ワイド マルチフォーマット対応液晶モニター 「SS2150TS」

  • ■ フルハイビジョン対応の高解像度(1920x1080)・広視野角(水平170°/垂直160°)・
    高コントラスト(1000:1)液晶採用
  • ■ 3G/ HD-SDI(BNC)入出力端子、HDMI、VGA入力端子搭載
  • ■ 画面分割 PbyP、PinP機能対応
  • ■ 3Dコムフィルター、デインターレース
  • ■ 取り外し可能なスタンド、及び、VESA(FPMPMI)規格100 x 100mm対応
  • ■ 日本語OSD対応

型番: SS2150TS
本体価格: OPEN
JANCODE: 4582169231496




販売終了致しました




SS2150TS

■Introduction

 「SS2150TS」は、フルハイビジョン解像度(1920×1080)、広視野角(水平170°/垂直160°)、及び高コントラスト(1000:1)に反射抑制するアンチグレア表面処理がされた21.5型LED液晶パネルに、3G/HD/SD-SDIのマルチレート対応入力と出力端子各1系統の他にHDMI、VGA、オーディオミニピンステレオ入力端子を各1系統搭載(オーディオは出力端子も搭載)したマルチインターフェース、マルチレート対応の高性能フルハイビジョン液晶モニターです。
 3G-SDIは、従来のHD-SDIの約2倍の容量データ伝送を可能とし、フルハイビジョン信号(1080P)のデータを増幅させる事無く、HDMIケーブルでは不可能な長距離(約100m)伝送*1)が可能です。既存設置の同軸(BNC)ケーブルを生かしてのフルハイビジョン信号伝送が可能な為、監視カメラや映像機材のリプレイス時にそのままご利用いただけます。また、SDIで入力された信号をパススルー出力できるSDI出力端子を搭載している為、録画機器やスイッチャー等、他の機器への接続が可能となります。
 画像処理エンジンには、綺麗な映像表現を可能とする3Dコムフィルターとデ・インターレス機能を搭載し、従来のモニターに有りがちな映像の色にじみや斜め線表示を低減します。
 その他、デジタル/アナログ両方での同時入力に対応し2つの異なる映像同時表示が可能で、画面を分割して表示するPbyP(ピクチャーバイピクチャー)と小窓での映像表示、PinP(ピクチャーインピクチャー)機能を搭載します。監視カメラとパソコン画面を同時に表示させてモニタリングしたり、二つの映像を同時にチェックしたり、様々な場面でご活用いただけます。
 標準装備のスタンドは簡単に取り外し可能で、モニター背面にはVESA(FPMPMI)規格の100 x 100mm壁掛け用ネジ穴に対応します。
「SS2150TS」は、映像・音声の長距離伝送を必要とされる環境での用途に優れたフルハイビジョン液晶モニターです。

  • ■工場ライン/映像機器開発用/監視カメラ直結モニター/放送用映像データチェック用
  • ■PCサブモニター・医療、病院系システムモニター、ビデオ会議、プレゼンテーション用
  • ■教育施設/展示会・各種イベント/ショールーム、飲食店での複数同時表示モニター等

■特長

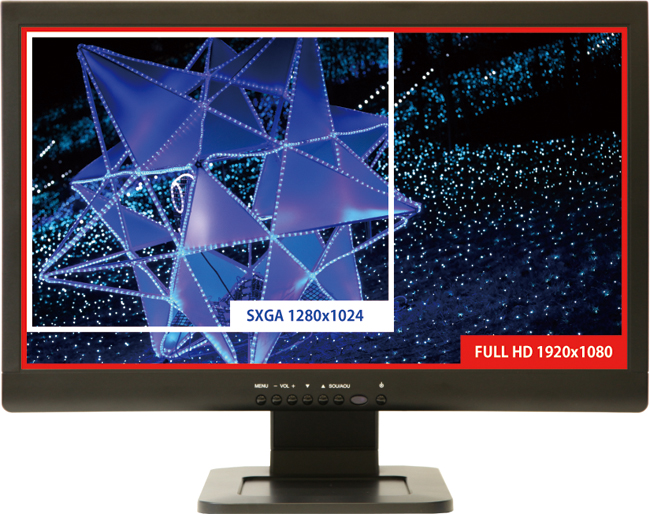

フルハイビジョン対応高解像度(1920×1080)・広視野角(水平170°/垂直160°)、高コントラスト(1000:1)液晶採用
 フルハイビジョン対応液晶搭載で高精細な映像をより忠実に再現できます。また色の再現性も高く、よりリアルに近い映像を表示することが可能です。

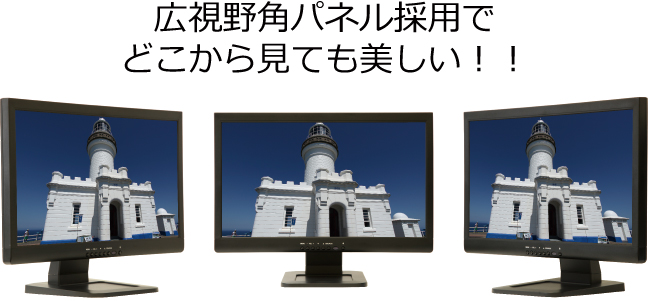

 水平160°/垂直170°の広視野角パネル、応答速度5m/secと動きのある映像にも適し、アンチグレア処理済み液晶で画面への映り込みも低減、あらゆる角度からでも見やすい映像を表現します。

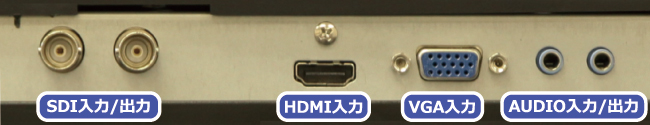

3G/ HD-SDI(BNC)入出力端子、HDMI、VGA入力端子を搭載
 3G/HD-SDI、HDMI、VGA映像信号のマルチフォーマット対応で様々な機器への接続が可能となります。3G-SDIは、従来のHD-SDIの約2倍の容量データ伝送を可能とし、フルハイビジョン信号(1080P)のデータを増幅させる事無く、HDMIケーブルでは不可能な長距離(約100m)伝送*1)が可能です。既存設置の同軸(BNC)ケーブルを生かしてのフルハイビジョン信号伝送が可能な為、監視カメラや映像機材のリプレイス時にそのままご利用いただけます。
また、SDIで入力された信号をパススルー出力できるSDI出力端子を搭載している為、録画機器やスイッチャー等、他の機器への接続が可能となります。放送関係、工場や病院等の離れた場所での映像チェックや、モニター連結でのプロモーション、監視カメラからのダイレクト接続等、様々な場面でご利用いただけます。





画面分割PbyP、PinP機能対応
 2つの異なる映像同時表示が可能で、画面を分割して表示するPbyP(ピクチャーバイピクチャー)と小窓での映像表示、PinP(ピクチャーインピクチャー)機能を搭載します。監視カメラとパソコン画面を同時に表示させてモニタリングしたり、二つの映像を同時にチェックしたり、様々な場面でご活用いただけます。

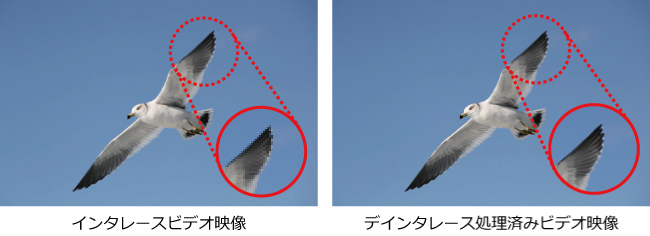

3Dコムフィルター、デ・インタレース処理
 画像処理エンジンには、綺麗な映像表現を可能とする3Dコムフィルターとデ・インターレス機能を搭載し、従来のモニターに有りがちな映像の色にじみや斜め線表示を低減します。




取り外し可能なスタンド、及び、VESA(FPMPMI)規格100 x 100mm対応
 取り外し可能で上下最大30°のチルトが可能なスタンドを標準搭載。標準スタンドは、本体背面のVESA(FPMPMI)規格100x100mmネジ穴に取り付けられている為、スタンドを外し市販の壁掛け金具の利用が可能です。



■本体外観

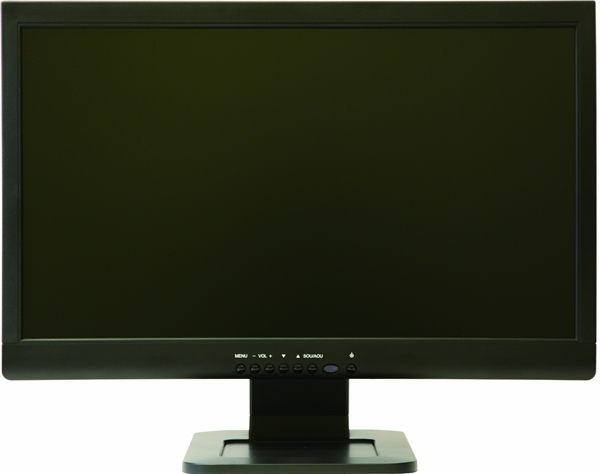

正面画像 背面画像





■対応信号一覧

SDI SMPTE259M(SD-SDI):
720(1440)x480i @59.94/60Hz (4:3)、720(1440)x576i @50Hz (4:3)
SMPTE292M(HD-SDI):
1280x720p @59.94/60Hz (720p/60Hz)、1280x720p @50Hz
1980x1080i @50Hz 59.94/60Hz (1080i/60Hz)、1920x1080i @50Hz
1920x1080p @29.97/30Hz、1920x1080p @25Hz
SMPTE424M(3G-SDI):
1920x1080p @59.94/60Hz、1920x1080p @50Hz
HDMI 480i(720x480) 480p(720x480) @59.94Hz
576i(720x576) 576p(720x576) @50/60Hz
720p @50/60Hz
1080i @50/60Hz
1080p @50/60Hz


VGA 解像度 水平周波数(KHz) 垂直周波数(Hz)
720x400 31.5 70
640x480(VGA) 31.5 60
37.8 72
37.5 75
800x600(SVGA) 35.1 56
37.8 60
43.9 70
48 72
46.8 75
1024x768(XGA) 48.3 60
56.4 70
60 75
1280x1024(SXGA) 64 60
80 75
1920x1080(HD 1080) 64 60

■製品仕様

製品型番 SS2150TS
液晶サイズ 21.5型
液晶方式 TFT アンチグレア
液晶解像度 1920 x 1080
表示色 1670万色
アスペクト比 16:9 ワイド
輝度 250 cd/m2
視野角 上 80°/下 80°/左 85°/右 85°(Typical)
応答速度 5 ms
コントラスト比 1000:1
映像入力端子 BNC(SDI)/ HDMI(typeA)/ VGA(ミニD-Sub 15p)
映像入力信号 SDI(3G/HD/SD)/ HDMI(HDCP非対応)/ VGA/
映像出力端子 BNC(SDI)
映像出力信号 SDI ※パススルー
音声入出力端子 3.5φステレオミニジャック ※VGA利用時(入出力各1端子)
スピーカー 2W x 2(ステレオ:本体背面)
電源 AC100V 50/60Hz
消費電力 ≦33W(待機時1W以下)
動作/保存温度 0℃~50℃/-20℃~60℃(結露なきこと)
VESA(FPMPMI)規格 100x100mm ※スタンドを取り外しての利用
チルト角 30°(上方向25°/下方向5°)
本体寸法 516 x 406 x 240mm(スタンド含む)
本体重量 約4200g(スタンド含む)
梱包時寸法(WxDxH)/ 重量 565 x 480 x 190mm / 約6000g
同梱物 ACアダプター/ VGAケーブル/取扱説明書
保証期間 ご購入日より1年間
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
*1)伝送距離は、ケーブルの性能にも依存します。
