トップ > 製品情報 >4K UHD 15.6型 業務用液晶ディスプレイ「UH1560」

13.3型フル HD 液晶搭載 業務用液晶ディスプレイ 「LCD1330」



  • ■ 15.6 型4K IPS液晶パネル採用
  • ■ HDMI 2.0 / HDMI 1.4を各2系統搭載
  • ■ デジタルとアナログの両入力に対応
  • ■ HDCP rev 2.2及び1.4対応
  • ■ 画面分割とPinP表示機能を搭載
  • ■ 映像制作者向け撮影アシスト機能を搭載
  • ■ 設置方法に合わせた表示設定機能
  • ■ 軽量薄型設計に1/4インチネジ搭載
  • ■ 2系統の電源入力に対応
  • ■ 外部バッテリー接続に対応
  • ■ 低重心無段階調整可能な自立スタンド採用
  • ■ 盗難防止用のケンジントンロック穴を装備
  • ■ VESAマウントインタフェース規格
    FPMPMI 75x75mm/100x100mm対応
  • ■ U型自立スタンドと屋外用サンシェードに対応(オプション)
  • ■ EIA規格19インチラックマウントに対応
    (オプション)



型番: UH1560
本体価格: OPEN
JANCONDE: 4582169233889




















ダイレクトショップサイトへ

製品検索へ


■Introduction

 UH1560は4K解像度(3840x2160)・広視野角(上下左右各176°)・高コントラスト比(1000:1)、15.6 型ワイドタイプのIPS液晶パネルを採用。従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細液晶での映像表示が可能です。入力端子には4K60p対応のHDMI 2.0入力端子とHDMI 1.4入力端子を各2系統ずつ搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCP 2.2及び、1.4に対応します。その他、DisplayPort 1.2とアナログVGA入力端子を各1系統ずつ搭載します。 4K画質の液晶パネル上で4つのフルHD映像を同時表示させる『4分割画面表示』機能や2つの映像を上下または、左右に表示させる『2分割画面表示』機能、画面の中に小窓表示する『PinP(ピクチャー・イン・ピクチャー)画面表示』機能を搭載する他、『セーフティーマーカー』機能など映像制作者向けのアシスト機能も搭載します。また、多様な設置方法を考慮し『反転表示』機能や『画面回転』機能を搭載する他、誤操作での本体設定内容変更から防止するための『ボタンロック』機能を搭載します。

UH1560は、重さ約1.36kg、厚さ約36㎜(本体のみ)の軽量薄型設計で本体上下左右側面4カ所に1/4インチネジ穴と、背面中央にVESAマウントインタフェース規格75x75mm及び100x100㎜のネジ穴を搭載し、三脚やアームなどでの設置や壁掛けでの利用も可能です。 電源は2系統入力に対応し付属のACアダプターからのDC入力のほか、市販のVマウントバッテリープレートからの4ピンミニXLR接続が可能で、市販のバッテリープレートを取り付ける専用ネジ穴を本体背面に搭載します。また、DCコネクタの接続部はロック式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。

液晶モニターの標準スタンドには、無段階角度調整が可能な低重心自立スタンドを採用。設置場所に合わせてさまざまな角度に調整ができ折り畳んだ状態で使用する事も可能です。また、スタンド底面に壁掛け用フック穴を搭載します。本体背面下部には、盗難防止用のケンジントンロックの穴を搭載し市販のセキュリティワイヤーロックを使用する事で公共の場での設置時に盗難から守ります。

その他、U型自立スタンド【型番:UH15-STD】と屋外使用時に有効な大判サンシェード【型番:UH15-SUS】、EIA規格の19インチラックへ取付ける専用金具【型番:UH15-BRK】を別売りオプションとしてご用意します。

映像製作現場での確認用、研究開発用、4Kライブプレビュー用、サブモニター、工場ラインでの監視用、教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、機器への組込み等、あらゆる業務用途から産業用途までさまざまな利用用途でご利用いただける4K対応業務用液晶ディスプレイです。

■特長

15.6 型4K IPS液晶パネル採用

4K解像度(3840x2160)・広視野角(上下左右各176°)・高コントラスト比(1000:1)、15.6 型ワイドタイプのIPS液晶パネルを採用。従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細液晶での映像表示が可能です。





HDMI 2.0 / HDMI1.4 を各2系統搭載

4K60p対応のHDMI 2.0入力端子とHDMI 1.4入力端子を各2系統ずつ搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCP(High-bandwidth Digital Content Protection) Rev.2.2及び、1.4に対応します。※1)





デジタルとアナログの両入力に対応

医療現場などで利用されているDisplayPort 1.2とPCとの接続に利用されるアナログVGA入力端子を各1系統ずつ搭載。様々な機器との接続が可能です。

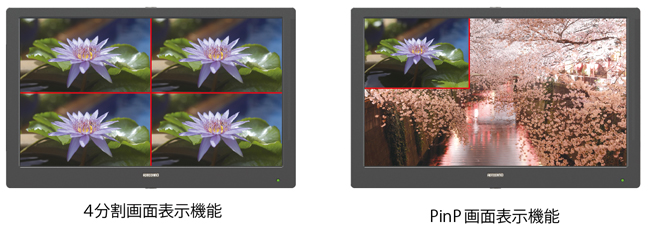

画面分割とPinP表示機能を搭載
4K画質の液晶パネル上で4つのフルHD映像を同時表示させる『4分割画面表示』機能や2つの映像を上下または、左右に表示させる『2分割画面表示』機能、画面の中に小窓表示する『PinP(ピクチャー・イン・ピクチャー)画面表示』機能を搭載します。同じ映像または、異なった映像を同時表示させる事でセキュリティやモニタリング用途でもご利用いただけます。なおPinP機能では小窓のサイズや表示位置の設定が可能です。




映像制作者向け撮影アシスト機能を搭載
セーフティーエリアを示す『セーフティーマーカー』機能の他、デジタル映像信号入力時の『ピクセル等倍』機能とR・G・Bの単原色または、モノクロ表示させる『カラー表示』機能を搭載します。

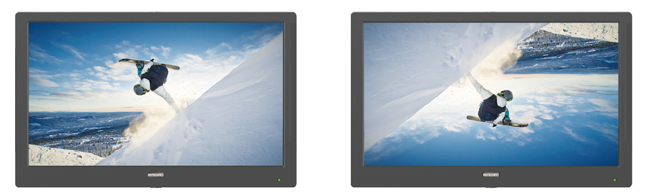

設置方法に合わせた映像表示設定
多様な設置方法を考慮し上下、左右での画面反転表示が可能な『反転表示』機能や画面を90°/180°/270°回転させて表示する『画面回転』機能を搭載する他、ボタン誤操作での本体設定内容変更から防止するための『ボタンロック』機能を搭載します。






軽量薄型設計に1/4インチネジ搭載

重さ約1.36kg、厚さ約36㎜(本体のみ)の軽量薄型設計で本体上下左右側面4カ所に1/4インチネジ穴を搭載し、三脚やアームなどでの設置や、壁掛けでの利用も可能です。






2系統の電源入力に対応

電源は2系統入力に対応し付属のACアダプターからのDC入力のほか、4ピンミニXLRコネクタからの電源供給が可能です。また、DCコネクタの接続部はロック式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。※2)





外部バッテリーに対応
市販のVマウントバッテリープレートを装着するネジ穴を本体背面に装備。バッテリープレートから4ピンミニXLRコネクタ、またはDC入力へ電源ケーブルを接続する事で屋外での使用が可能となります。※3) ※4)

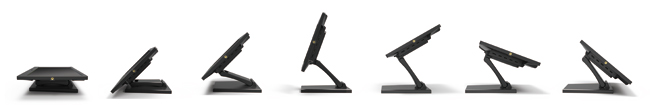

低重心無段階調整可能な自立スタンド採用
液晶モニターの標準スタンドには、無段階角度調整が可能な低重心自立スタンドを採用。設置場所に合わせてさまざまな角度に調整ができ折り畳んだ状態で使用する事も可能です。また、スタンド底面に壁掛け用フック穴を搭載します。







盗難防止用のケンジントンロック穴を装備

本体背面下部には、盗難防止用のケンジントンロックの穴を搭載し市販のセキュリティワイヤーロックを使用する事で公共の場での設置時に盗難から守ります。






VESAマウントインタフェース規格 FPMPMI 75x75mm/100x100mm対応
本体背面にVESAマウントインタフェース規格 FPMPMI 75x75mm及び100x100㎜の壁掛け用ネジ穴を搭載し壁掛けでの設置も可能です。

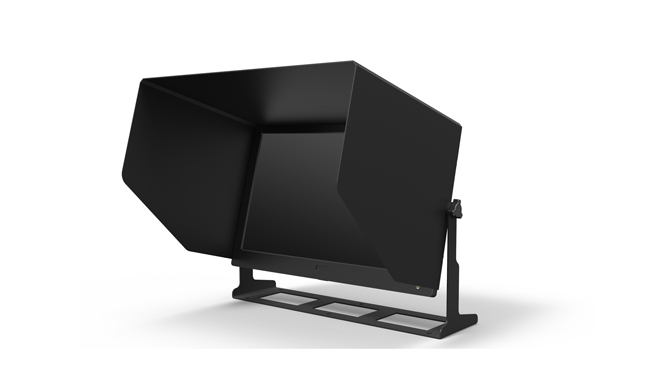

U型自立スタンドと屋外用サンシェードに対応(オプション)
別売りオプションにてU型自立スタンド【型番:UH15-STD】と屋外使用時に有効な大判サンシェード【型番:UH15-SUS】を用意しております。





ラックマウントに対応(オプション)
別売りオプションにてEIA規格の19インチラックに取付ける専用金具【型番:UH15-BRK】をご用意しており、6U分のスペースを使用して19インチラックへマウントすることが可能となります。
※ブラケットとEIAラック間のネジ留め(ネジ穴)位置によって上下どちらかに約28mmの空きスペースが発生します。



■製品仕様

製品型番 UH1560
本体色 ブラック
液晶 サイズ 15.6型ワイド
パネル方式 IPS方式
解像度 3840x2160
輝度 330 cd/m2
コントラスト比 1000:1
視野角 176°(H)/ 176°(V)
入力信号 HDMI 2.0 x 2 ( HDCP2.2及び1.4対応 ) /
HDMI 1.4 x 2 ( HDCP1.4対応 ) /
DisplayPort 1.2 x 1 / VGA x 1
出力信号 イヤホンジャック(3.5mmΦステレオミニピン)
スピーカー 2W x 2 (ステレオ)
VESA(FPMPMI)規格 75 x 75 mm / 100 x 100 mm
電源 DC 10~24V / XLR mini 4ピン ※スイッチ切替式
消費電力 最大17W
動作温度 0℃~50℃
保存温度

-20 ~ 65℃

本体寸法 383(W) x 239(H) x 36(D) mm ※スタンド含まず
本体重量 約1,360g ※スタンド含まず
同梱物 リモコン/ ACアダプター
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1) HDCP2.2はHDMI2.0入力端子にのみ対応
※2) 4ピンミニXLRケーブルは同梱しておりません。
※3) IDX社製『VマウントタイプリチウムイオンバッテリーDUO-C95』での稼働時間は理論値で約5時間です。
※4)バッテリー接続での動作可能駆動時間は、バッテリーの容量や消耗度合により変動します。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。
※ 全ての機器との動作を保証するものではありません。

外形寸法図(pdf)



■入力対応フォーマット一覧表

HDMI及びDisplayPort信号対応入力解像度と周波数
解像度 周波数(Hz)
480p 50/59.94/60
576p 50
720p 50/59.94/60
1080p 23.976/24/25/29.97/30/50/59.94/60
4K UHD 23.976/24/25/29.97/30/50/59.94/60
4096x2160 23.976/24/25/29.97/30/50/59.94/60
※i(インターレース)表示には対応しておりません。
※4K UHD@50、59.94、と60はHDMI 1、と2及びDP1.2入力端子でのみ対応。
※4096x2160@25以上はHDMI 1と2入力端子でのみ対応。


VGA入力対応解像度と周波数
解像度 垂直周波数(Hz)
640x480 60
640x480 75
640x480 85
720x400 70
720x400 85
800x600 56
800x600 60
800x600 72
800x600 75
1024x768 60
1024x768 70
1024x768 75
1280x720 60
1280x800 60
1280x960 60
1280x1024 60
1280x1024 70
1280x1024 75
1366x768 60
1600x1200 60
1600x1200 65
1920x1080 60
1920x1200 60
