SDI延長器ラインナップのご紹介
放送局から医療や教育現場、イベントや監視セキュリティーまで、あらゆる業務用途で採用されるSDIインターフェース。
今回は上述の業界で需要が高いSDIを電気的ノイズを受けにくく長距離伝送可能な、光延長器の弊社ラインナップをご紹介いたします。
SDI光延長器ラインナップ
3G-SDI対応
デジタルフォーキャスト社製
超小型軽量3G-SDI信号対応光延長器［M_OTR］
M_OTRはデジタルフォーキャスト社製のSMPTE規格に準拠した3つのマルチフォーマットSD/HD/3G-SDIデジタル信号を、光ファイバーケーブル1本で長距離伝送可能な超小型軽量のSDI光延長器です。
1芯シングルモード光ファイバーケーブルで、非圧縮映像信号を最大10kmまで伝送可能。
M_OTRの光伝送は、3波の波長多重伝送方式（CWDM）に対応し、1本の光ファイバーケーブルで送信器から受信器へ2つのSDI信号と、受信器から送信器へ1つのSDI信号を同時に伝送する双方向伝送に対応しているので、送信側から複数の映像信号を伝送や、遠方に設置された受信側からの返し映像を送信側で確認することが可能となります。
送受信器ともに、超小型軽量設計なので施設内の僅かなスペースや限られた空間でも設置でき、入力電圧もDC5V～17Vと広範囲に対応し付属のACアダプター以外にも様々な機器からの給電も可能です。
12G-SDI対応
AVMATRIX社製
リクロック搭載12G-SDI光延長器［FE1121-12G］
FE1121-12GはAVMATRIX社製のリクロック搭載12G-SDI光延長器です。
送信器側でSDI信号を波長1310nmシングルモードの光信号に変換・出力、光ファイバーケーブル1本にて送信器と受信器間を最長10kmまで信号伝送します。受信器側では受信した信号を2系統に分配出力します。送受信器それぞれのSDI入出力端子にはリクロックとイコライザ機能を搭載し減衰した信号を正常な状態で受信することが可能です。
AVMATRIX社製
リクロック搭載12G-SDI 5分配器［SD1151-12G］
※SFPモジュール（別売）
SD1151-12Gは、AVMATRIX社製の12G-SDI 1入力5出力分配器です。リクロック機能を搭載し12G-SDIで最長60mまでのケーブル補償に対応します。また、SFPモジュール端子（送信側）を搭載。オプションの12G-SDI SFP送信モジュール ［型番：12G-SFP-LC-TX］と、リクロック搭載12G-SDI光延長器 受信器 ［型番：FE1121-12G-RX］を併用することで、LCコネクタにてSDI信号を光伝送し、最長10km先のFE1121-12G-RX（受信器）にダイレクトに延長することが可能です。
デジタルフォーキャスト社製
超小型軽量12G-SDI 対応光延長器［UHD_M_OTR］
UHD_M_OTRはデジタルフォーキャスト社製のSMPTE-ST2082に準拠した12G-SDI信号を2本の光ファイバーケーブルで長距離かつ双方向に同時伝送可能なSDI光延長器です。SD/HD/3G/6G/12G-SDI のマルチフォーマットに対応し、2芯シングルモード光ファイバーケーブルにて最長10kmまで伝送可能です。
光伝送は2系統の波長多重伝送（WDM）にて双方向伝送が可能。遠方に設置した受信器側からの返し映像を送信器側で確認することが出来ます。
デジタルフォーキャスト社製
4K UHD対応3G-SDI6系統伝送光延長器［UHD_QOTR］
UHD_QOTRはデジタルフォーキャスト社製の送信器から4系統、受信器から2系統の合計6系統のSMPTE規格に準拠した3G/HD/SD-SDI信号を2本の光ファイバーケーブルで長距離かつ同時に伝送可能な4K UHD伝送対応のSDI光延長器です。
送信器からのSDI 4系統伝送にて、クワッド3G-SDIでの4K UHD伝送に対応し、2芯シングルモード光ファイバーケーブルを通じて非圧縮映像信号を最大10kmまで伝送可能です。
光伝送は2系統の3波長多重伝送（WDM）にて、2芯シングル光ファイバーで送信器から受信器へ4系統のSDI信号を、受信器から送信器へ2系統のSDI信号を双方向に伝送が可能。遠方に設置した受信器側からの返し映像2系統を送信器側で確認することが出来ます。
UHD_QOTRは多機能でありながら小型軽量設計で入力電圧もDC5～17Vと広範囲に対応しており、付属のACアダプター以外にも様々な機器からの給電が可能で施設内の僅かなスペースや限られた空間でもご利用頂けます。
デジタルフォーキャスト社製
4K UHD対応 12G-SDI→クワッド3G-SDI変換機能搭載光延長器 送信器［UHD_SOT］
4K UHD対応 12G-SDI／クワッド3G-SDI光延長器 受信器［UHD_OSR］
UHD_SOTとUHD_OSRはデジタルフォーキャスト社製のSMPTE-ST2082に準拠した12G-SDI信号を光ファイバーケーブル1本で長距離伝送可能なSDI光延長器です。12G/6G/3G/HD-SDIのマルチフォーマットに対応し4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも導入可能です。
SFPモジュールが標準付属しており、シングルモード光ファイバーケーブルにて最長10kmまで伝送可能です。

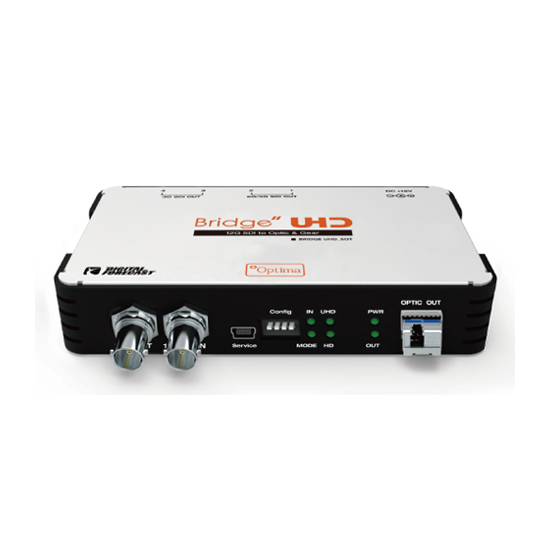

UHD_SOT（送信器）
光延長器としてだけではなく、12G-SDIから現状の4Kシステムで多用されているクワッド3G-SDI（2SI）への変換器としても使用可能。ディップスイッチで光への変換とクワッド3G-SDIへの変換を切り替えます。さらに12G-SDIのループ出力端子を搭載。光延長、もしくはクアッド3G-SDIに変換している映像信号と同時に出力が可能なため、離れた場所で同じ4K映像を同時に確認できます。
UHD_OSR（受信器）
光で延長された4K UHD信号を受信し、12G-SDI 2系統とクワッド3G-SDI(2SI)に同時出力するため、最大3分配が可能。複数のSDI入力対応ディスプレイやレコーダーへの同時出力が可能となります。
また、12G-SDI 2系統はリクロック機能を内蔵しているため、伝送中に起きる信号の減衰を復元しジッタを取り除くことで安定した分配出力を実現します。
法人様向け評価用貸出サービス
無料で1週間お試しいただける貸出サービスも行っております。購入をご検討の方は是非事前にお試しください。
