20Mbpsで映像・音声・USB信号伝送のAV over IPソリューション

一般的な4K対応AV over IPシステムでは、最大900Mbps（平均350Mbps）の帯域幅が必要です。1080p映像の伝送でも、最大500Mbps（平均250Mbps）の帯域幅（Blustream IP200UHDシリーズの場合）が求められます。

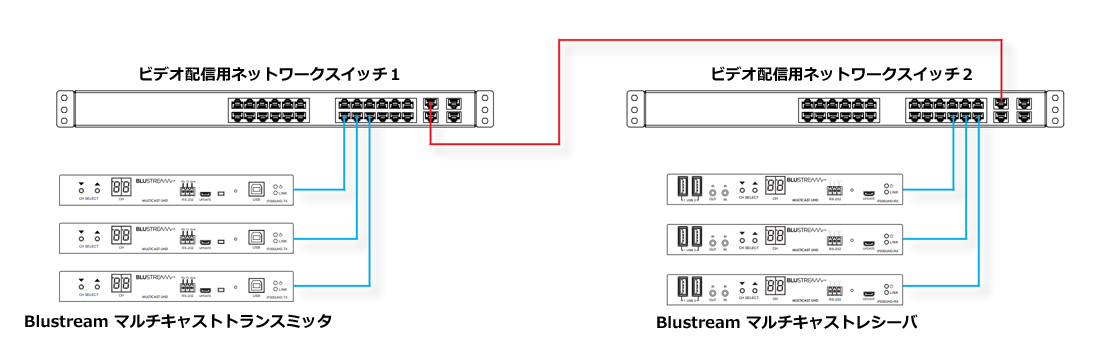

単一のネットワークスイッチでの運用では問題ありませんが、複数台のスイッチを使用する大規模システムでは、スイッチ間のアップリンク（トランク）接続の帯域幅を考慮したシステム設計・運用が必要となります。

AV over IP専用のネットワークスイッチを見ると、多くの1Gb対応機種のアップリンク（トランク）接続帯域幅が1Gbpsとなっています。10Gb対応機種も存在しますが、1Gb対応機種と比べて高価となります。

IP200UHDシリーズで伝送可能な映像系統数の目安は以下のようになります。

• 10Gbpsアップリンク接続：4K映像約8系統、または1080p映像約16系統
• 1Gbpsアップリンク接続：4K映像1系統、または1080p映像約2系統

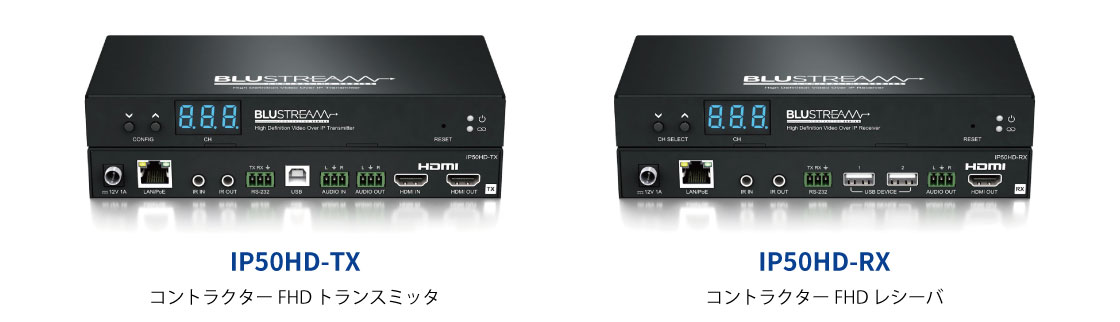

今回ご紹介する「IP50HD」は、これらの課題に対応したAV over IPソリューションです。

1. 狭帯域幅での伝送

• 1080pおよびWXUGA解像度の映像、2chの音声、USB-HID信号（USBキーボード/マウス）、IR信号を約20Mbpsの帯域幅で伝送可能

2. 各種ソース機器、ディスプレイに対応

• EDID保持機能（送信機側）、スケーラ機能（受信機側）を搭載、各種HDMIソース、ディスプレイの仕様に合わせて設定可能
• HDCP対応し、メディアプレイヤーやMacbookを含むMacOSデバイスの映像信号に対応

3. 伝送距離

• Cat6/5eケーブルで、ネットワークスイッチから本体まで最大100mまで延長可能

4. オーディオエンベデッド・ディエンベデッド機能

• オーディオエンベデッド機能（送信機側）、オーディオディエンベデッド機能（送信機・受信機側）を搭載

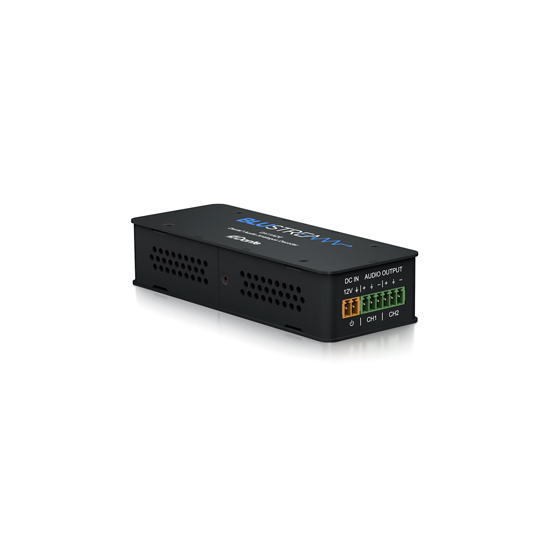

• 別売のDanteエンコーダー[型番：DA11AEN]/デコーダー[型番：DA11ADE]を使用し、Danteオーディオネットワークとの連携が可能

5. 低遅延

• IP50HDシリーズ、トランスミッタからレシーバへの1080p60Hz映像を伝送遅延時間が約0.15秒（IP200UHDシリーズ映像伝送時の遅延時間、4K 30Ｈｚ 4:4:4：約0.033秒、4K 60Hz 4:2:0：約0.017秒）

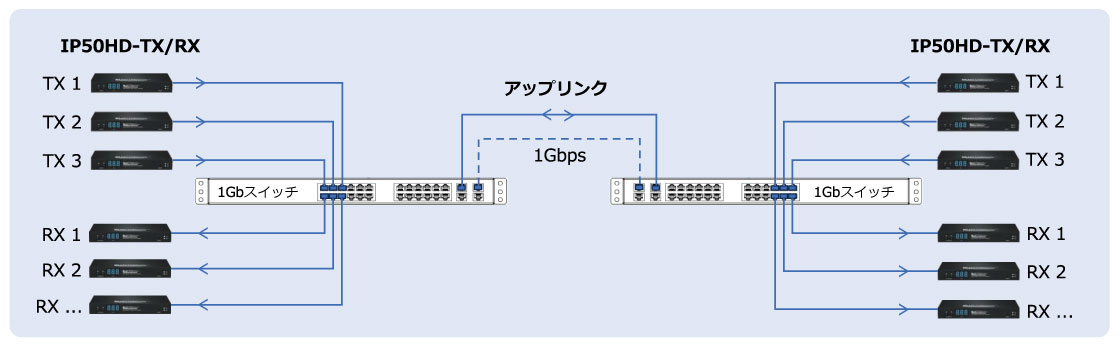

IP50HDシリーズで伝送可能な映像系統数の目安は以下のようになります。

• 1Gbpsアップリンク接続：1080p映像約40系統

IP50HDを使用したマルチキャストシステムの構築は、以下の手順で行えます。

1. アドバンスドコントロールモジュール[型番：ACM200]のウェブGUIで各送信機と受信機をスキャン
2. EDID保持機能とスケーラの設定を行う

拡張性

送信機と受信機を必要に応じて追加可能

保守

故障した際も、デバイス設定が引き継がれるため、デバイスの交換が簡単

IP50HDは、帯域幅の効率的な利用と拡張性を備えたAV over IPソリューションです。高品質な映像・音声伝送を必要とする環境での使用に適しています。
