Bridge Microシリーズ対応19インチラックマウントユニット M_PLUS

  • EIA規格の19インチラック2Uサイズ
  • 「Bridge Micro」シリーズを最大10台まで収納可能
  • 1つのACアダプターで全収納スロットへ電源供給
  • 抜け防止電源コネクタと安定運用を考慮した電源二重化に対応

ダイレクトショップ

型番: M_PLUS
本体価格: OPEN
JANCODE: 4582169232462

 ダイレクトショップ

Introduction

 M_PLUSは、「Bridge Micro」シリーズ製品を最大10台まで効率良く収納可能な、EIA規格19インチラック対応、高さ2U(高さ約89mm)のラックマウントユニットです。 各収納スロット部に各Bridge Micro製品へ電源供給するDC出力端子を搭載し、付属のDCケーブルでM_PLUSとBridge Micro製品間を接続しM_PLUSに接続されたACアダプターに通電する事で、全スロットへの電源を一括供給することが可能。電源配線を簡素化します。また、本体の前面・背面にDC出力端子を各10口(計20口)搭載している為、設置環境に合わせてどちらの側面からでも電源を取ることが可能です。

 「Bridge Micro」シリーズを収納する各スロットはスクリュー付スライドレールを採用。前後にスムーズな出し入れが可能で、スクリューを止める事で本体にしっかりと固定することが可能。運用時のメンテナンスを効率化します。そのほか、抜け防止機構を採用したACアダプター接続用DC入力を2口搭載しており、不用意なACアダプター抜けを防止します。また、オプションのACアダプターを追加利用することでデュアル電源供給が可能。片側のACアダプターから電源給電が出来ない等の事故が発生してもどちらか1つのACアダプターから電源が供給継続されている事で接続された全てのBridge Micro製品へ電源を安定供給し続けます。また、M_PLUS本体前面には各ACアダプターからの電源供給状況を表示するLEDライトを搭載。安定した電源供給が行われているかをM_PLUS本体前面から確認が可能です。

 放送局やスタジオなどの映像・音響設備やデーターセンター・サーバールームに置かれている19インチラックに、【M_PLUS】を利用してコンバーターを収納することで、配線の簡素化、メンテナンス時の効率化に役立ちます。

特長

EIA規格の19インチラック対応サイズ

EIA規格の19インチラックサイズに対応しており、2Uの高さで取り付けることが出来ます。

EIA規格の19インチラック対応サイズ

高さ2Uの本体に「Bridge Micro」シリーズを最大10台まで収納可能

M_PLUSは、「Bridge Micro」シリーズ(超小型軽量の変換器・分配器・延長器製品を含む)を最大10台まで収納が可能です。スクリュー付スライドレールタイプの収納スロットはBridge Micro製品を前後にスライドし設置、スクリューを止めることでしっかりと固定することができます。これまで煩雑に置いていたコンバーター等を分かり易く配置することで、管理・運用時のメンテナンスが効率化できます。

* M_OTRを取付利用される場合は、無償にてM_OTR用取付ブラケットをご提供致します。

高さ2Uの本体に「Bridge Micro」シリーズを最大10台まで収納可能

1つのACアダプターで全収納スロットへ電源供給

M_PLUS本体の各収納スロットの前後にDC出力端子(計10口)を搭載。付属の各スロット用DCケーブルでM_PLUSとBridge Micro製品間を接続することで、M_PLUSに接続されたACアダプター一つで、各スロットのBridge Micro製品へ電源供給することが可能となります。電源の一元化により、配線が簡素化され、作業時の負担を軽減します。

1つのACアダプターで全収納スロットへ電源供給

抜け防止コネクタと安定運用を考慮したデュアル電源供給に対応

抜け防止機構を採用したACアダプター接続用DC入力を2口搭載。不用意なACアダプター抜けを防ぎます。オプションのACアダプターを追加接続することで、片側のACアダプターから電源給電が出来ない等の事故が発生してもどちらか1つのACアダプターから電源が供給継続されている事で接続された全てのBridge Micro製品へ電源を安定供給し続けます。M_PLUS本体前面には各ACアダプターからの電源供給状況を表示するLEDライトを搭載。安定した電源供給が行われているかをM_PLUS本体前面から確認が可能です。

抜け防止コネクタと安定運用を考慮したデュアル電源供給に対応

製品外観図

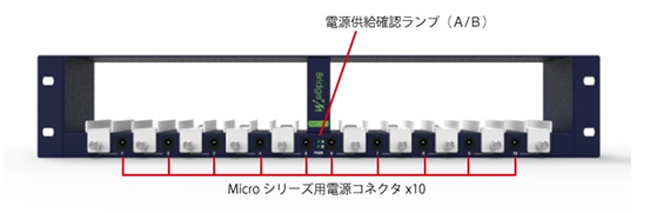

[前面]

前面

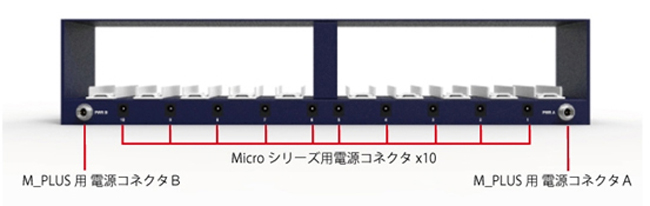

[背面]

背面

製品仕様

製品型番 M_PLUS
搭載可能機種 Bridge Microシリーズ(M_HH、M_SH、M_UD、M_DA、M_OTR *2)
搭載可能台数 最大10台
電源 ACアダプター
入力電圧 DC12V
消費電力 最大40W
動作温度 0℃ ~ 50℃
本体サイズ 482 mm x 88 mm x 68 mm (突起物含まず)
本体重量 約910g
付属品 ACアダプター、Microシリーズ取付用ネジx10、Microシリーズ接続用電源ケーブルx10、Miniシリーズ接続用電源ケーブルx10*1)、取扱説明書
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

*1) 搭載可能機種以外は、収納スロットに挿しこむ事が出来ません。
*2) M_OTRを取付利用される場合は、無償にてM_OTR用取付ブラケットをご提供致します。
※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。

オプション

M_PLUS専用ACアダプタ

付属のACアダプタと同時利用することで、電源二重化を実現します。12V/5.0A

型番: PLUSAC
定価: OPEN
JANCODE: 4582169232493

PLUSAC
