コントラクターFHD トランスミッタIP50HD-TX

IP50HD-TX
  • ネットワークを介してビデオやコントロール信号を伝送
  • LANケーブル1本でHDMI信号を最長100m伝送
  • アンマネージドスイッチ利用でのユニキャスト伝送
  • マネージドスイッチ利用でのマルチキャスト伝送
  • 最大フルHD 1080p 60の伝送に対応
  • HDMIループアウト端子搭載でディスプレイへの接続やカスケード接続に対応
  • PCM 2.0chオーディオ対応
  • ビデオ、オーディオ、IR、RS-232、USB/KVM 信号の個別ルーティング管理
  • PoE(Power over Ethernet)対応でネットワークスイッチからの電源供給に対応
  • HDCP 1.4準拠&EDIDマネジメント機能搭載
  • アナログオーディエンベデッド&ディエンベデッド機能
  • DC電圧入力対応(12V/1A)※ACアダプタ別売
  • 2つの動作モード
    - 台数無制限でのマトリックス伝送(100Mbps以上のネットワークスイッチが必要)
    - 1対1 HDMI延長(ネットワークスイッチ不要)
Blustream AV over IPについて

ダイレクトショップ

型番: IP50HD-TX
本体価格: OPEN
JANCODE: 4582169235876

 ダイレクトショップ

Introduction

Blustream コントラクターシリーズは、100Mbps以上のネットワークスイッチを介してビデオ&コントロール信号を伝送します。IP50HD-TXは、H.265高圧縮コーデックの採用でHDMI、IR、RS-232、USB/KVM信号を1本のLANケーブルを使用して最大100m伝送します。

HDMIループアウト端子を搭載しカスケード接続に対応。PoE対応ネットワークスイッチからの電源供給にも対応します。

ご利用用途に合わせて様々な接続オプションを備えたIP50HD-TXは、商業施設、会議室、デジタルサイネージ等でご利用いただけます。

技術情報

利用用途

  • 商業施設、空港、病院、学校、スポーツバーなどにおけるHDMI映像・音声の長距離伝送及びマトリックスシステムの構築
  • KVMエクステンダーとして、医療施設、倉庫、輸送管理センター、拡張型ワークステーションでのリモートアクセス
  • コントロールルームなどにおけるマルチスクリーンの構築
  • 商用または住宅用映像伝送・制御システムへの組み込み

製品外観

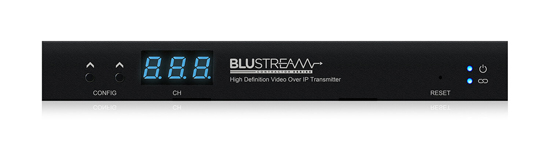

IP50HD-TX_front

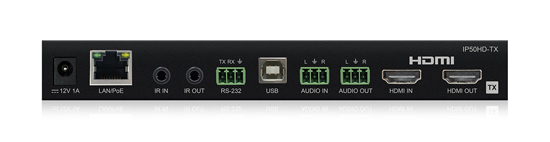

IP50HD-TX_back

製品仕様

製品型番 IP50HD-TX
入力端子 HDMI(タイプA)x 1
アナログ音声用3ピンターミナルブロック x 1
出力端子 HDMI(タイプA)x 1 ※ループアウト
RJ-45(PoE:IEEE802.3af) x 1
アナログ音声用3ピンターミナルブロック x 1
対応カラースペース RGB/ YUV
HDCP 1.4
対応フォーマット 1920x1200 / 1920x1080 / 1680x1050 / 1440x900 / 1360x768 / 1280x1024 / 1024x768 / 2160p30 / 2160p24 / 1080p60 / 1080p50 / 1080i60 / 1080i50 / 720p60 / 720p50
映像ビットレート 20Mbps / 16Mbps / 8Mbps / 4Mbps / 1Mbps
音声チャンネル PCM 2ch
制御 RS-232(3ピンターミナルブロック)x 1
IR受信用3.5mmジャック x 1
USBタイプB x 1
IR送信用3.5mmジャック x 1
ネットワーク 10/100/1000 Base-T
伝送距離 1080p@60の信号で最大100m
電源入力 PoE、または12V DC(ACアダプター別売)
動作温度 0~40℃
保存温度 -20~60℃
動作湿度 10~90% ※結露なきこと
本体寸法 190 x 95 x 25mm(突起物含まず)
本体重量 約500g
同梱物 IP200UHD-TX本体 x 1、IR受信ケーブル x 1、IR送信ケーブル x 1、3ピンターミナルブロック x 3、取付用金具(ネジ付き) x 2、本体用ゴムパッド x 4
製品保証 ご購入日より3年間
適合認証 FCC Class B/ CE/ RoHS

※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
※ その他、記載されている会社名、商品名、サービス名は、各社の商標または登録商標です。​
