高強度アクティブ光ファイバ DVI-D ケーブルADG-xxxM

  • DVI-D信号の最大WUXGA解像度1920x1200を最長100m伝送
  • 独自の4層構造被覆で耐圧壊2000N・耐引張800N対応
  • 高い柔軟性(最小ケーブル許容曲げ半径10mm)
  • メタル筐体と編組銅線シールド採用で優れた電磁両立性

ダイレクトショップ

ADG-010M (10m)
本体価格: OPEN
JAN: 4582169235494

 ダイレクトショップ

ADG-015M (15m)
本体価格: OPEN
JAN: 4582169235500

 ダイレクトショップ

ADG-020M (20m)
本体価格: OPEN
JAN: 4582169235517

 ダイレクトショップ

ADG-030M(30m)
本体価格: OPEN
JAN: 4582169235524

 ダイレクトショップ

ADG-040M(40m)
本体価格: OPEN
JAN: 4582169235531

 ダイレクトショップ

ADG-050M(50m)
本体価格: OPEN
JAN: 4582169235548

 ダイレクトショップ

ADG-100M(100m)
本体価格: OPEN
JAN: 4582169235555

 ダイレクトショップ

Introduction

 本製品は、ケーブル部にステンレスとケブラー®が被覆されたガラス光ファイバケーブルを採用したアクティブシングルリンクDVI-Dケーブルです。最大でWUXGA解像度(1920x1200)までの信号を電源供給なしで最長100mまで伝送することが可能です。※1

 ケーブル被覆は4層構造になっており、耐ノイズ用の編組シールド、螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの順番に光ファイバと銅線を覆っております。この独自構造により最大2000N (203.9kgf)の圧力に耐えられる優れた圧壊強度と、最大800N (81.6kgf)の高い引張強度を持ちながら、許容曲げ半径10㎜に耐えられる柔軟性を実現しました。※2ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。

 メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、ケーブル内部の銅線・ファイバ線には細い銅線を編み込んだ編組銅線シールドを被せており、ケーブル自体の耐ノイズ性も向上させているので、ノイズ対策が必要な現場や医療用機器などにも最適です。※3

 長距離伝送(最大100m)、電磁両立性などの光ファイバケーブルの特性を持ちながら、高強度(耐圧2000N・耐引張800N)と柔軟性(許容曲げ半径10㎜)を併せ持つ本製品は、医療機器、FA機器、組込機器、サーバールーム、映像制作スタジオなど、ケーブル断線等による接続エラーとノイズを避ける必要がある様々な場面にてご利用いただけます。

特長

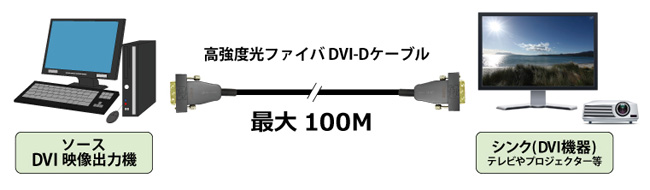

最大WUXGA解像度を電源供給なしで最長100m伝送

 最大WUXGA解像度(1920x1200)までのDVI-D信号を電源供給なしで最長100mまで伝送することが可能です。※1

最大WUXGA解像度を電源供給なしで最長100m伝送

独自の3層構造被覆により高強度かつ高い柔軟性

 ケーブル被覆は4層構造になっており、耐ノイズ用の編組銅線シールド、ステンレス鋼(高強度・高耐圧)、ケブラー®(高強度・高耐熱)、TPU(柔軟・耐摩耗・耐引張)の順番に光ファイバと銅線を覆っております。この独自構造により、短時間であれば最大2000N (203.9kgf)の圧力に耐える優れた圧壊強度と、最大800N (81.6kgf)の高い引張強度を持ちながら、瞬間的に許容曲げ半径10㎜に耐えれる柔軟性を実現。※2ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。

独自の3層構造被覆により高強度かつ高い柔軟性

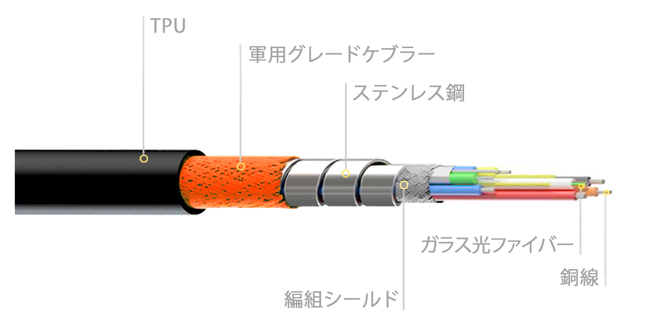

 耐ノイズ用の編組シールド、螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの4層構造

優れた電磁両立性

 メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、ケーブル内部の銅線・ファイバ線には編組銅線シールドを被せており、ケーブル自体の耐ノイズ性も向上させているので、ノイズ対策が必要な現場や医療用機器などにも最適です。※3

優れた電磁両立性

メタル筐体により電磁両立性を高めた設計に

使用シーン・用途

 医療機器、FA機器、組込機器、サーバールーム、映像制作スタジオなど、ケーブル断線等による接続エラーとノイズを避ける必要がある様々な場面にてご利用いただけます。

使用シーン・用途

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

製品仕様

シリーズ 高強度アクティブ光ファイバ DVI-D ケーブル
製品型番 ADG-xxxM (xxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50 / 100
コネクター ソース側 DVI-D
ディスプレイ側 DVI-D
コネクター最大幅 39mm
ケーブルタイプ アクティブ:GOF4、銅線5
伝送モード シングルリンク
HDCP 対応(パススルー)
外部電源 -
最大消費電力 0.28W
カラー ケーブル:黒 / コネクタ部:
ケーブル外皮 TPU
ケーブル被覆構造 4層構造(編組シールド / ステンレス鋼 / ケブラー® / TPU)
ケーブル直径 6.0mm ±0.2mm
ケーブル許容曲げ半径 常設:20mm / 瞬間:10mm
ケーブル圧壊強度 常設:1000N(102kgf) / 瞬間:2000N(203.9kgf)
コネクタ部許容張力 常設:400N(40.8kgf) /瞬間:800N(81.6kgf)
ケーブル方向性 あり
最大解像度 1920x1200 60Hz
動作温度 / 保存温度 0℃~50℃ / -40℃~70℃
動作湿度 / 保存湿度 10~80%
付属品 -
保証期間 1年間(コネクタ部分内部ICチップのみ)
認証取得 FCC / CE / RoHS

※1) 全ての機器との動作を保証するものではありません。ソース機器側の電力が不足した場合や不安定な場合、正しく動作しない可能性があります。
※2) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※3) メタル筐体及びケーブルの特性を示すもので、ノイズフリーを保証するものではありません。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※ケブラー®は、米国デュポン社の関連会社の商標あるいは登録商標です。
