18Gbps対応 ロック機構付きHDMIケーブルAHL-xxxxC

AHL-xxxxC パッシブケーブル
AHL-xxxxC アクティブケーブル
  • AHL-xxxxC パッシブケーブル
  • AHL-xxxxC アクティブケーブル
  • ワンタッチで瞬間最大保持力7kgの独自ロック機構を搭載
  • ロック/アンロックを判別するインジケーター搭載
  • 最大4K UHD@60 4:4:4 (最大伝送速度18Gbps)対応
  • HDCP/HDR/CEC/HEC対応
  • 0.5mから選べる多彩なラインナップ
  • 最長100m伝送

ダイレクトショップ

AHL-0005C (0.5m)
本体価格: OPEN
JAN: 4582169237238

 ダイレクトショップ

AHL-0010C (1m)
本体価格: OPEN
JAN: 4582169237245

 ダイレクトショップ

AHL-0015C (1.5m)
本体価格: OPEN
JAN: 4582169237252

 ダイレクトショップ

AHL-0020C (2m)
本体価格: OPEN
JAN: 4582169237269

 ダイレクトショップ

AHL-0030C (3m)
本体価格: OPEN
JAN: 4582169237276

 ダイレクトショップ

AHL-0100C (10m)
本体価格: OPEN
JAN: 4582169237160

 ダイレクトショップ

AHL-0150C (15m)
本体価格: OPEN
JAN: 4582169237177

 ダイレクトショップ

AHL-0200C (20m)
本体価格: OPEN
JAN: 4582169237184

 ダイレクトショップ

AHL-0300C (30m)
本体価格: OPEN
JAN: 4582169237191

 ダイレクトショップ

AHL-0500C (50m)
本体価格: OPEN
JAN: 4582169237207

 ダイレクトショップ

AHL-1000C (100m)
本体価格: OPEN
JAN: 4582169237214

 ダイレクトショップ

関連リンク

Introduction

 本製品は、コネクタ部に革新的なケーブル抜け防止の独自ロック機構を搭載した18Gbps対応HDMIケーブルです。ケーブル固定用の金具やクランプは一切不要にもかかわらず、瞬間最大保持力7kgのケーブルロックを実現しました。

 ケーブル側HDMIプラグ部にある窪みから固定用のラッチを突起させ、デバイス側HDMI端子内部にある穴に引っ掛けることで、物理的にロックし不意なケーブルの脱落を防止します。
 またケーブルのロック/アンロックは、コネクタ筐体部に備えられたスライダーをスライドするだけの設計となっており、スライダーにはロック機構に連動し色が変わるインジケーターを搭載。ロック(赤)/アンロック(緑)状態を一目で判別可能です。※1)※2)※3)※4)

 最大4K UHD@60 4:4:4 (最大伝送速度18Gbps)及び、HDR(High Dynamic Range)やCEC、HDCP、HECなどのHDMI 2.0規格に準拠した信号に対応。HDRを採用した高品位なホームシアター環境構築用から、4K編集が必要な放送・業務用まで幅広くご利用いただけます。

 アクティブケーブルでは、信号伝送損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリッド構成を採用。ロスの少ない光ファイバにより外部給電なしでの長距離伝送を可能にしました。※5)

 長さは0.5m~100mの11種をラインナップし、カメラとフィールドモニター間での接続やサーバーラック内での短距離接続用から、ライブイベントや会議室での長距離接続まで、用途に適した長さから自由にお選びいただけます。

 独自ロック機構を搭載した本製品は、ケーブル固定用の金具やクランプが不要かつワンタッチでの物理的な固定を実現し、ライブイベント/ホームシアター/映像制作スタジオ/医療現場/カメラ撮影/配信現場/FA機器/組込機器/サーバールームなど、不意なケーブル脱落を回避したい環境でのご利用に最適なHDMIケーブルです。

特長

ワンタッチで瞬間最大保持力7kgの独自ロック機能を搭載

 ケーブル固定用の金具やクランプは一切不要にもかかわらず、瞬間最大保持力7kgのケーブルロックを実現しました。ケーブル側HDMIプラグ部にある窪みから固定用のラッチを突起させ、デバイス側HDMI端子内部にある穴に引っ掛けることで、物理的にロックし不意なケーブルの脱落を防止します。

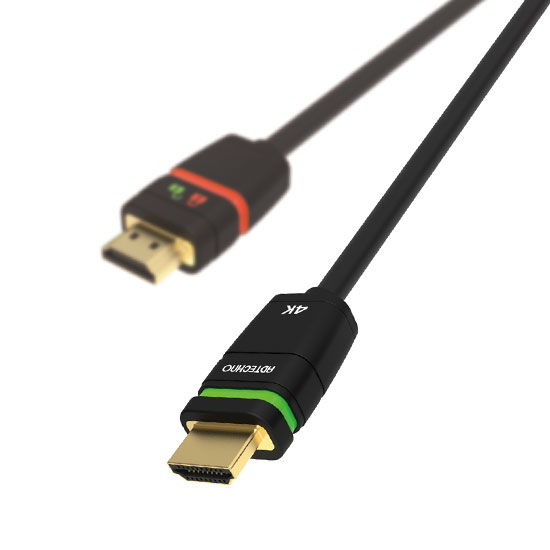

 またケーブルのロック/アンロックは、コネクタ筐体部に備えられたスライダーをスライドするだけの設計となっており、スライダーにはロック機構に連動し色が変わるインジケーターを搭載。ロック(赤)/アンロック(緑)状態を一目で判別可能です。※1)※2)※3)※4)

ワンタッチで瞬間最大保持力7kgの独自ロック機能を搭載

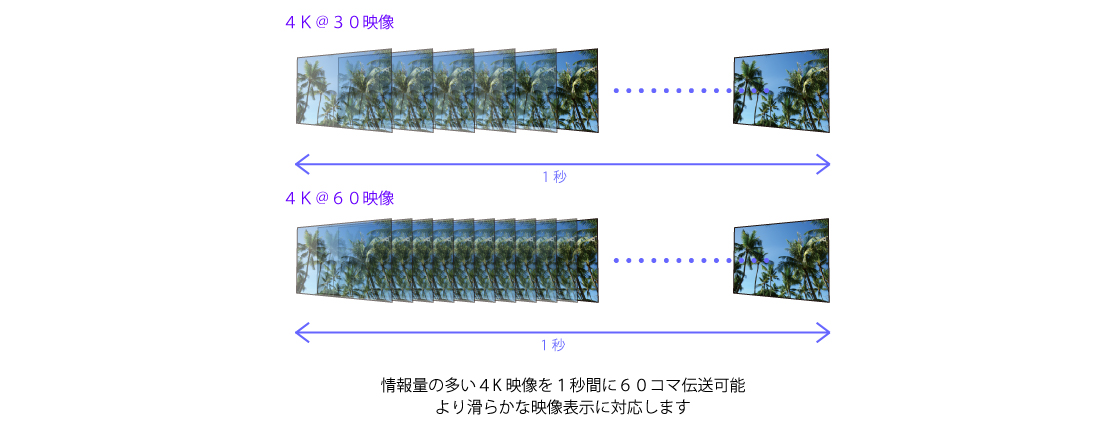

最大4K UHD@60 4:4:4 (最大伝送速度18Gbps)対応

 最大4K UHD@60 4:4:4 (最大伝送速度18Gbps)及び、HDR(High Dynamic Range)やCEC、HDCP、HECなどのHDMI 2.0規格に準拠した信号に対応。HDRを採用した高品位なホームシアター環境構築用から、4K編集が必要な放送・業務用まで幅広くご利用いただけます。

最大4K UHD@60 4:4:4 (最大伝送帯域18Gbps)対応
最大4K UHD@60 4:4:4 (最大伝送帯域18Gbps)対応

使用上の注意

スライダーを操作する際は必ずコネクタ側面を持ってスライドしてください

製品仕様

製品型番 AHL-xxxxC (xxxxはメートル数が入ります)
ケーブルタイプ パッシブ
長さラインナップ 0.5m / 1m / 1.5m / 2m / 3m
ケーブル方向性 なし
コネクタ HDMI タイプA
最大伝送速度 18Gbps
HDCP 対応
HDR 対応
CEC 対応
HEC 対応
ARC 対応
規格 HDMI 2.0準拠 ※6)
外部電源 不要
最大消費電力 -
ケーブル/コネクタ色 マットブラック
ケーブル被覆 PVC
コネクタ寸法 (W x D x H) 20.4mm x 36.4mm x 11.2mm
ケーブル直径 5.8mm ±0.3mm
動作温度 / 保存温度 -10℃~50℃ / -20℃~60℃
動作湿度 / 保存湿度 10~80% RH
付属品 -
製品型番 AHL-xxxxC (xxxxはメートル数が入ります)
ケーブルタイプ アクティブ:GOF 4本、銅線 7本
長さラインナップ 10m / 15m / 20m / 30m / 50m / 100m
ケーブル方向性 あり
コネクタ ソース側:HDMI タイプA
ディスプレイ側:HDMI タイプA
最大伝送速度 18Gbps
HDCP 対応
HDR 対応
CEC 対応
HEC 対応
ARC 対応(30mまで)
規格 HDMI 2.0準拠 ※6)
外部電源 不要
最大消費電力 0.25w
ケーブル/コネクタ色 マットブラック
ケーブル被覆 PVC
コネクタ寸法 (W x D x H) 20.4mm x 36.4mm x 11.2mm
ケーブル直径 4.5mm ±0.2mm
動作温度 / 保存温度 -10℃~50℃ / -20℃~60℃
動作湿度 / 保存湿度 10~80% RH
付属品 保証書

※1)ロック機構は不意なケーブルの抜けを防ぐためのものであり、継続して負荷を掛け続ける使用は想定しておりません。
※2)ロック/アンロック状態問わず、本製品を使用中に起きた事故などの責任は負いかねます。
※3)ロック状態で無理にケーブルを引っ張ると、本製品やHDMI機器が損傷するなど思わぬ事故が発生する可能性があります。ケーブルの抜き挿しは必ずアンロック状態で行ってください。
※4)数値はケーブルの特性を示すもので、性能を保証するものではありません。
※5)接続機器によっては電力不足や不安定な場合があります。全ての機器との動作を保証するものではありません。
※6)認証品ではありません。
※スライダーを操作する際は、側面を持ってスライドしてください。
※消耗部分に保証期間はございません。
※イメージは全てアクティブケーブルです。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
