48Gbps対応 ウルトラスリム高強度光ファイバHDMIケーブルAHS2-xxxM

  • 超細径(直径3.8mm) / 高強度(耐圧壊2000N・耐引張800N)
  • 8K60Hz/4K120Hz(48Gbps)を最長30m伝送
  • Dynamic HDR/HDCP/HEC/VRR/DSC対応
  • 軽量で柔らかな(最小許容曲げ半径 38mm)ケーブル採用
  • ノイズフリー(優れた電磁両立性)な亜鉛合金コネクタ採用

ダイレクトショップ

AHS2-010M (10m)
本体価格: OPEN
JAN: 4582169237092

 ダイレクトショップ

AHS2-015M (15m)
本体価格: OPEN
JAN: 4582169237108

 ダイレクトショップ

AHS2-020M(20m)
本体価格: OPEN
JAN: 4582169237115

 ダイレクトショップ

AHS2-030M(30m)
本体価格: OPEN
JAN: 4582169237122

 ダイレクトショップ

Introduction

 本製品は、ステンレスとケブラー®が被覆された高強度ガラス光ファイバケーブルを採用し、48Gbps伝送に対応したウルトラスリム アクティブHDMIケーブルです。
 市場最細クラスの直径3.8mm超極細ケーブルを採用。※1) 細いながらもケーブル被覆は3層構造になっており、螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの順番に光ファイバと銅線を覆っております。この独自構造により最大2000N (204kgf)の圧力に耐えられる優れた圧壊強度と、最大800N (81kgf)の高い引張強度を実現しました。ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。※2)

 信号伝送には損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリッド構成を採用。ロスの少ない光ファイバにより最大伝送帯域48Gbpsまでの8K@60Hz/4K@120Hz信号を外部給電なしでの長距離伝送を実現しました。※3)
 フレーム毎に動的な輝度諧調を表現できるDynamicHDRや、スピード感のあるゲームなどで起こるカクつきを可変フレームレートにより解消するゲームモードVRR(Variable Refresh Rate)、映像信号圧縮技術のDSC(Display Stream Compression)などの最新技術に対応。遠距離設置したAVレシーバーへの接続などの高品位な8Kホームシアター環境構築用から、可変リフレッシュレートが必須なゲームイベント用、そして8K編集が必要な放送・編集の業務用まで幅広くご利用いただけます。

 同じ長さのパッシブケーブルや従来のアクティブケーブル(10m約680g)と比較しても軽量(10m約300g)な本製品は、持ち運びしやすく、かつ柔らかなケーブル(最小許容曲げ半径38mm)なので、設置時のシンク機器側コネクタへの負担が少なく済みます。※2)
 コネクタ部分も奥行きわずか35mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。
 さらに、亜鉛合金素材を採用したコネクタ筐体は、上質な見た目と堅牢な強度を兼ね備えている他、電磁両立性にも優れており、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)

 超高強度(耐圧2000N・耐引張800N)、超細径(直径3.8mm)、ノイズフリーで長距離伝送(最長30m)が可能な本製品は、ホームシアター、ライブイベント、映像制作スタジオ、医療現場、配信現場、FA機器、組込機器、サーバールーム、株主総会など、ケーブル断線等による接続エラーを避ける必要がある様々な場面にてご利用いただけます。

特長

超細径( 直径3.8mm) / 高強度ケーブル

市場最細クラスの直径3.8mm超極細ケーブルを採用。※1) 細いながらもケーブル被覆は3層構造になっており、ステンレス鋼(高強度・高耐圧)、ケブラー®(高強度・高耐熱)、TPU(柔軟・耐摩耗・耐引張)の順番に光ファイバと銅線を覆っております。 この独自構造により、短時間であれば最大2000N (204kgf)もの圧力に耐える優れた圧壊強度と、最大800N (81kgf)の高い引張強度を実現。※2) ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。

超細径( 直径3.8mm) / 高強度ケーブル

螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの3層構造

8K60Hz/4K120Hz(48Gbps)を最長30m伝送

信号伝送には損失が極めて少ないOM3規格の光ファイバと、その他の信号線に銅線を使用したハイブリッド構成を採用。ロスの少ない光ファイバにより最大伝送帯域48Gbpsまでの8K@60Hz/4K@120Hz信号を外部給電なしでの長距離伝送を実現しました。※3)

8K60Hz/4K120Hz(48Gbps)を最長30m伝送

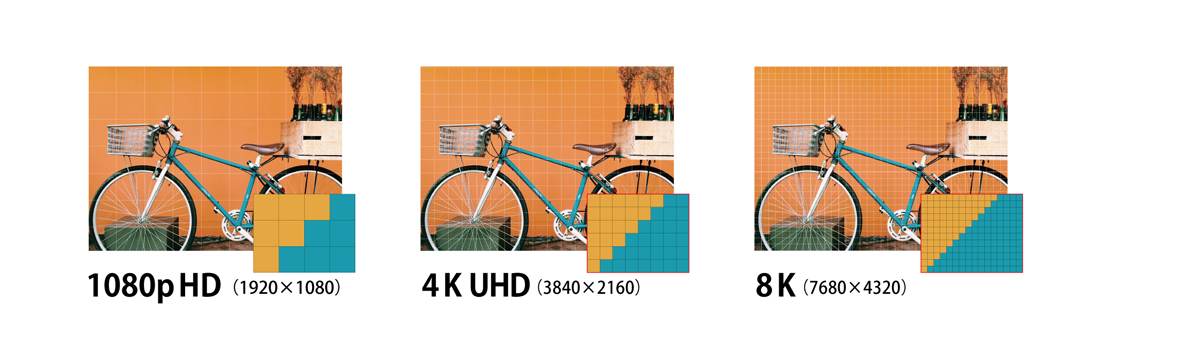

8K@60Hzや4K@120Hzに対応

8K60Hz/4K120Hz(48Gbps)を最長30m伝送

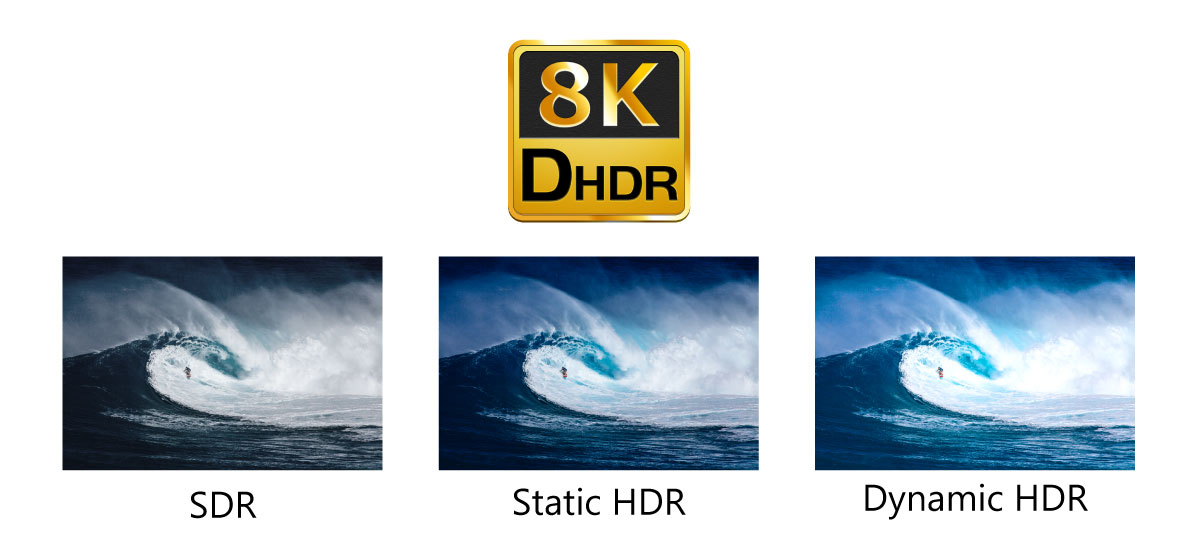

フレーム毎に動的な輝度諧調を表現できるDynamicHDRに対応

軽量で柔らかな(最小許容曲げ半径 38mm)ケーブル採用

同じ長さの銅線ケーブルや従来のアクティブケーブル(10m約680g)と比較しても軽量(10m約300g)で持ち運びしやすく、かつ柔らかなケーブル(最小許容曲げ半径38mm)なので、設置時のシンク機器側コネクタへの負担が少なく済みます。※2)

8K60Hz/4K120Hz(48Gbps)を最長30m伝送

また、コネクタ部分は奥行きわずか35mmの超コンパクト設計。従来のアクティブケーブルからは考えられない程小さく、壁際設置された機器への利用にも最適です。

8K60Hz/4K120Hz(48Gbps)を最長30m伝送

亜鉛合金コネクタ採用で堅牢かつ優れた電磁両立性

亜鉛合金素材を採用したコネクタ筐体は、上質な見た目と堅牢な強度を兼ね備えている他、電磁両立性にも優れており、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)

ノイズフリー(優れた電磁両立性)

亜鉛合金筐体により電磁両立性を高めた設計に

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。接続機器同士での相性によって起因する不具合は保証いたしかねます。デモ機による事前検証を推奨しております。
  • 必ずコネクタ部分を持って抜き差ししてください。ケーブル部分を強い力で引っ張ると接続箇所が故障する恐れがあります。
必ずコネクタ部分を持って抜き差ししてください

製品仕様

製品型番 AHS2-xxxM (xxxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30
コネクター ソース側 HDMI タイプA
ディスプレイ側 HDMI タイプA
コネクタ寸法 19mm x 35mm x 9mm (W x D x H)
ケーブルタイプ アクティブ:GOF 4本、銅線 7本
最大伝送速度 48Gbps
HDCP パススルー対応(2.3)
DynamicHDR 対応
CEC 対応
HEC 対応
eARC 非対応
VRR 対応
DSC 対応
外部電源 -
最大消費電力 0.25w
カラー ケーブル:黒 / コネクタ部:メタリックグレー
ケーブル 3層構造(ステンレス鋼/ケブラー®/TPU)
ケーブル直径 3.8mm ±0.2mm
ケーブル許容曲げ半径 最小38mm
ケーブル圧壊強度 常設:1000N(102kgf)/瞬間:2000N(204kgf)
ケーブル許容張力 常設:430N(44kgf)/瞬間:800N(81kgf)
コネクタ接合部 許容張力 200N (20kgf)
ケーブル方向性 あり
最大解像度 8K60Hz / 4K120Hz
動作温度 / 保存温度 0℃~50℃ / -40℃~70℃
動作湿度 / 保存湿度 10~80%
付属品 保証書
保証期間 1年間(コネクタ部分 内部ICチップのみ)
認証取得 FCC / CE / RoHS

※1) 2023年12月時点。弊社調べ。
※2) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※3) 接続機器によっては電力不足や不安定な場合があります。全ての機器との動作を保証するものではありません。
※4) 製品の特性を示すもので、完全なノイズフリーを保証するものではありません。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※ケブラー®は、米国デュポン社の関連会社の商標あるいは登録商標です。
