MPO脱着式 光ファイバHDMIケーブルセットAMH-xxxM
- 優れた電磁両立性
- 最長100m ロスレス映像伝送
- MPOコネクタ搭載光ファイバパッチケーブル採用
- 最大4K UHD@60 4:4:4（18Gbps）対応
- HDCP(2.2/1.4)/HDR/CEC/ARC対応
関連リンク
Introduction
本製品は、HDMI送受信ユニットの間に、多芯ファイバを一括ワンタッチ脱着が可能なMPOコネクタ搭載光ファイバパッチケーブルを使用することで、最長100mまでの伝送を可能とした長尺光ファイバHDMIケーブルセットです。高性能なマルチモードVCSELレーザーとデータロスの少ないOM3規格光ファイバを採用することで、最大4K UHD@60迄のロスレス伝送を実現しました。※1）
メタル筐体を採用したHDMIコネクタ部は、電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、MPOコネクタ搭載光ファイバパッチケーブルは、銅線による電気的信号での通信を介さないフル光ファイバ伝送なので、ノイズ対策が必要な現場や医療用機器にも最適です。※2） ※3）
中間に使用するパッチケーブルは100mまで任意の長さを選択することができ、採用するシステムに合わせて柔軟に選択が可能です。※4） また、MPOコネクタ部の最大寸法は13mm未満と小型で、通常のHDMIケーブル（幅約22mm）だと配管が難しい場所や、内径16㎜のCD管、医療用モニタアーム等にも通線しやすい設計となっております。※5）
映像信号は最大4K UHD@60 4:4:4（最大伝送帯域18Gbps）までの信号を伝送することが可能です。HDCP、HDR、CECとARC の伝送にも対応しており、遠距離設置されたソースとディスプレイ機器間の常設接続用として業務用や医療用、組込用まで幅広くご利用いただけます。※1）
MPO脱着式 光ファイバHDMIケーブルセットは、4K HDMI信号を任意の長さで配線・設置する必要のある医療、教育、監視、イベント、サイネージ、劇場などの各種設備や機器組込みに最適なケーブルソリューションです。
特長

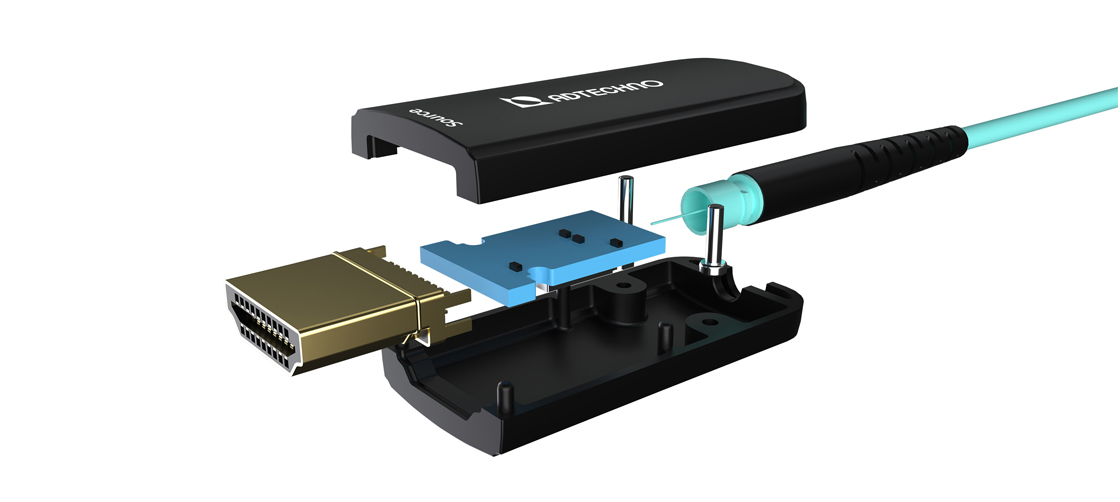

優れた電磁両立性
メタル筐体を採用したHDMIコネクタ部は、電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、MPOコネクタ搭載光ファイバパッチケーブルは、銅線による電気的信号での通信を介さないフル光ファイバ伝送なので、ノイズ対策が必要な現場や医療用機器にも最適です。※2）※3）

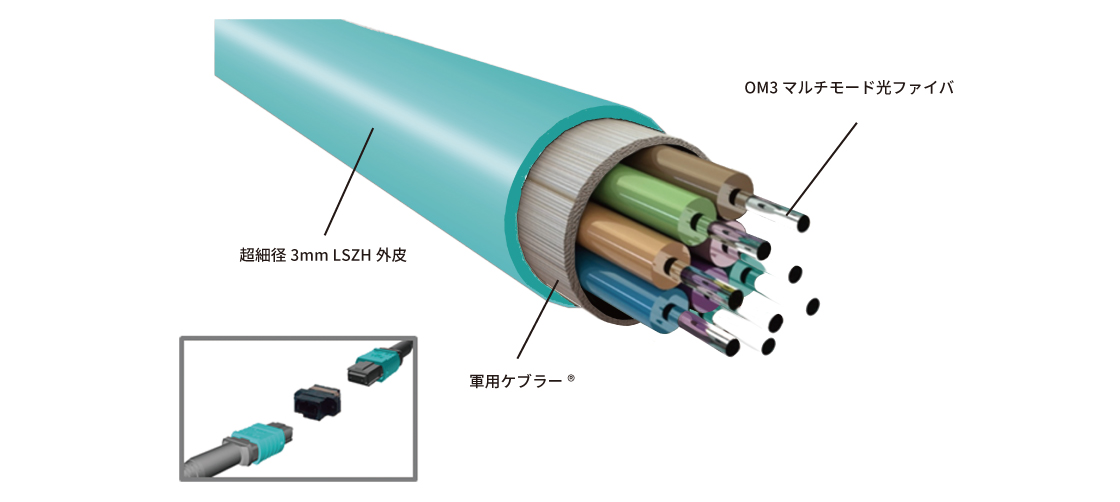

MPOコネクタ搭載光ファイバパッチケーブルにてロスレスで最長100m伝送
高性能なマルチモードVCSELレーザーとデータロスの少ないOM3規格光ファイバを採用することで、ロスレス映像伝送を実現。HDMI送受信ユニットの間に、多芯ファイバを一括ワンタッチ脱着が可能なMPOコネクタ搭載光ファイバパッチケーブルを使用することで、最長100mまでの伝送を可能としました。
また、MPOコネクタ部の最大寸法は13mm未満と小型で、通常のHDMIケーブル（幅約22mm）だと配管が難しい場所や、内径16㎜のCD管、医療用モニタアーム等でも通線しやすい設計となっております。※5）
最大4K UHD@60 4:4:4（18Gbps）対応
最大4K UHD@60 4:4:4（最大伝送帯域18Gbps）までの信号を伝送することが可能です。HDCP、HDR、CECとARC の伝送にも対応しており、遠距離設置されたソースとディスプレイ機器間の常設接続用として業務用や医療用、組込用まで幅広くご利用いただけます。※1）

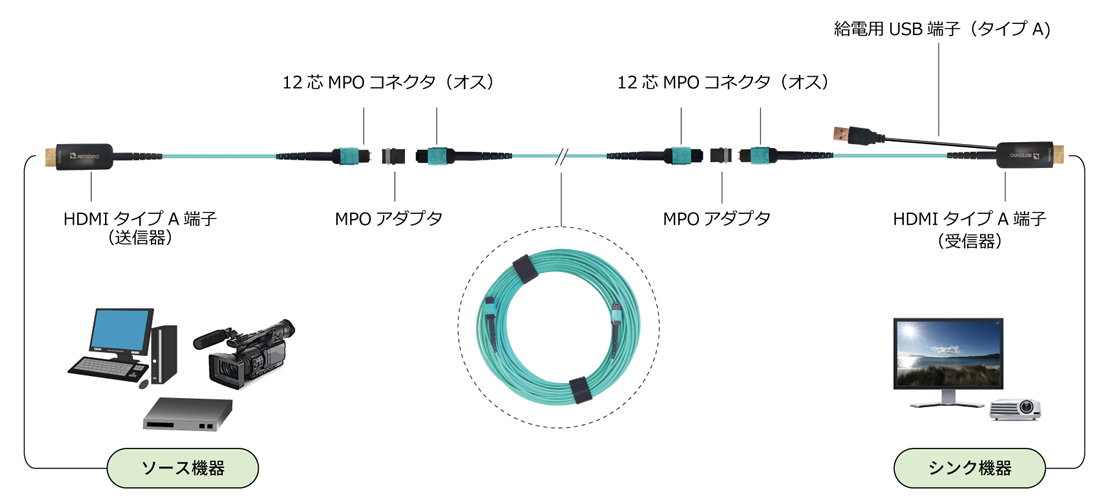

接続図
アプリケーション
使用上の注意
- ・本製品はコネクタ部には［Source］［Display］があります。接続する方向を間違えると正常に動作しません。
- ・本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 （ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります。）
- ・光ファイバの先端は塵や埃が集積すると正常に動作しない恐れがあります。通線や配管時は必ずカバーをしてください。また定期的に先端を市販の専用クリーニングキットなどで清掃してください。
- ・敷設した光ファイバを脱着する場合は、細心の注意を払ってください。脱着によりコネクタの破損や不具合が生じた場合、保証の対象外となります。
- ・本製品はアクティブケーブル（IC内蔵型ケーブル）の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外（延長器、分配器、スイッチャー等を使用する）でのご使用は、基本的に動作保証対象外です。
- ・本製品はアクティブケーブル（IC内蔵型ケーブル）の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。
- ・MPOコネクタ搭載光ファイバパッチケーブルおよびMPOアダプタは敷設後の初期不良対応はできかねます。敷設前に動作検査をお願いします。
- ・本製品を正常に動作するためには5Vの給電が必要です。ディスプレイ側のUSB端子は必ず給電ポートに接続してください。
製品仕様
［HDMI送受信ユニット］
| 構成ユニット | 送信器（ソース機器側） | 受信器（ディスプレイ機器側） | |
|---|---|---|---|
| 長さ（m） | MPOコネクタ搭載光ファイバパッチケーブルにて最長100mまで | ||
| HDMI接続側 | HDMIタイプA | HDMIタイプA | |
| 光ファイバ接続側 | 12芯 MPO（ガイドピンあり）※6) | ||
| 最大伝送速度 | 18Gbps | ||
| HDCP | パススルー対応（2.3 / 2.2 / 1.4） | ||
| HDR | 対応 | ||
| CEC | 対応 | ||
| ARC | 対応 | ||
| 外部給電 | - | USBタイプA 5V/0.5A以上 ※5) | |
| 動作温度/保存温度 | 0℃～50℃ / -20℃～70℃ | ||
| 相対湿度 | 10～80%（結露なきこと） | ||
| 最大消費電力 | 0.3W | 0.4W | |
| 保証期間 | ご購入から1年間（コネクタ部分内部ICチップのみ） | ||
| 認証取得 | FCC/CE/RoHS | ||
［MPOコネクタ搭載光ファイバパッチケーブル］
| ケーブル長 | 最長100mまで | ||
|---|---|---|---|
| ケーブルタイプ | OM3 | ||
| コア/クラッド径 | 50/125μm | ||
| 波長 | 850nm | ||
| 反射減衰量 | ≧30dB | ||
| 芯数 | 8芯 | ||
| コネクタ形状 | 12芯 MPO（ガイドピンなし）※6) | ||
| 接続損失 | ≦0.35dB | ||
| ケーブルカラー | アクア | ||
| ケーブル外皮 | LSZH | ||
| ケーブル直径 | 3.0mm±0.2mm | ||
| 許容曲げ半径 | 30mm | ||
| 許容張力 | 49N（5kgf） | ||
［MPOアダプタ］
| コネクタ形状 | 12芯 MPOメス-メス | ||
|---|---|---|---|
| タイプ | Key UP / DOWN | ||
※1) 最大接続距離、各種仕様値及び動作保証は、弊社のMPOコネクタ搭載光ファイバパッチケーブル及びMPOアダプタを使用した場合に限ります。
※2) メタル筐体の特性を示すもので、HDMI送受信ユニットの完全なノイズフリーを保証するものではありません。
※3) HDMI送受信ユニットにはそれぞれ5Vの電力供給が必要です。ディスプレイ側のUSB端子は必ず給電ポートに接続してください。
※4) 標準の長さ以外は別途ご相談ください。
※5) Φ20mm以上での配管通線を推奨します。配管を通すときはコネクタ部が露出しないように細心の注意を払ってください。また光ファイバの最大許容曲げ半径や許容張力を超えないように作業してください。
※6) HDMI送受信ユニット側にはガイドピンがあります。MPOコネクタ搭載光ファイバパッチケーブルはガイドピンなしのものを使用してください。ガイドピンありのコネクタ同士を接続すると破損しますのでご注意ください。
※ MPOコネクタ搭載光ファイバパッチケーブルおよびMPOアダプタは敷設後の初期不良対応はできかねます。敷設前に動作検査をお願いします。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 機器同士の相性などにより、正しく動作しない可能性があります。必ず保有する機器との事前検証をお願いします。
※ 全ての機器との動作を保証するものではありません。
