プラスチック光ファイバ脱着式マルチコネクタケーブルAOD-xxM

  • 脱着式コネクタ採用!HDMI(A/D)/DisplayPort/DVI-Dを自由に付替可能
  • 国産GI-POF(Plastic Optical Fiber)を採用
  • 優れた耐折性(許容曲げ半径5㎜)
  • 最大4K UHD@60 4:4:4信号伝送対応
  • HDR対応
  • 最長100m
  • 難燃性プラスチック素材採用(プレナムケーブル・UL444 CMP)
  • 超軽量・細径(20m約350g・直径5㎜・AWG12相当)

販売終了

ダイレクトショップ

AOD-10M (10m)
本体価格: OPEN
JAN: 4582169234213
販売終了

AOD-15M (15m)
本体価格: OPEN
JAN: 4582169234220
販売終了

AOD-20M (20m)
本体価格: OPEN
JAN: 4582169234237
販売終了

AOD-30M(30m)
本体価格: OPEN
JAN: 4582169234244
販売終了

AOD-40M(40m)
本体価格: OPEN
JAN: 4582169234251
販売終了

AOD-50M(50m)
本体価格: OPEN
JAN: 4582169234268
販売終了

AOD-100M(100m)
本体価格: OPEN
JAN: 4582169234275
販売終了

Introduction

 本製品シリーズは、国産プラスチック光ファイバを採用したアクティブケーブルです。接続端子は脱着式を採用し付属コネクタでHDMI(A/D)/DisplayPort/DVI-Dを付け替えることが可能。用途に合わせてそれぞれの端子を自由にカスタマイズできます。また、ディスプレイ側HDMIコネクタにはイコライザー付きタイプも用意。USB給電をすることで信号減衰を防ぐことができる他、市販のジェンダチェンジャを併用することでケーブルのデイジーチェーンを可能にします。※1 脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細仕様となっております。通常のHDMIケーブル等の配管が難しい場所や内径22㎜のCD管/PF管等でも配管しやすい設計となっております。※2

 HDMI及びDisplayPortでは最大4K UHD@60 4:4:4 (最大伝送帯域18Gbps)までの信号を伝送することが可能。HDCPやHDRにも対応します。

 DVI-DではフルHD(シングルリンク・最大伝送帯域4.95Gbps)までの信号を伝送することが可能です。

 通常のガラス光ファイバケーブルの許容曲げ半径(約15㎜~20㎜※当社調べ)に比べ、GI-POF(POF :Plastic Optical Fiber)を採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※3

 ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。

 また、長距離伝送(最大100m)、超軽量・細径(20m重さ約350g・直径5㎜)、ノイズフリー※4)などの光ファイバの特性も持ち合わせており、軽量化が必要なサーバールーム、ノイズフリーが必要な医療現場、映像制作スタジオ、通常のガラス光ファイバケーブルでは配線が困難な施工現場、FA機器や組込み機器など、長距離ケーブルが採用されるあらゆる場面にてご利用いただけます。

 医療現場や、撮影現場、FA機器などで長距離伝送が必要な環境、ホームシアター、デジタルサイネージや振動の多い環境まであらゆるシーンでご利用頂けるプラスチック光ファイバ着脱式マルチコネクタケーブル シリーズです。

特長

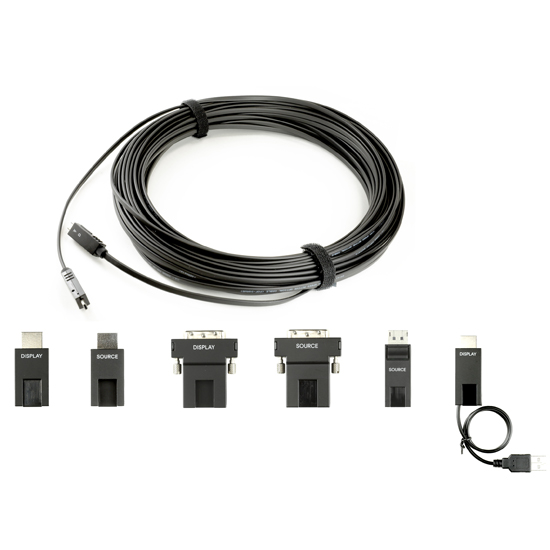

脱着式コネクタ採用!HDMI/DisplayPort/DVI-Dを自由に付替可能

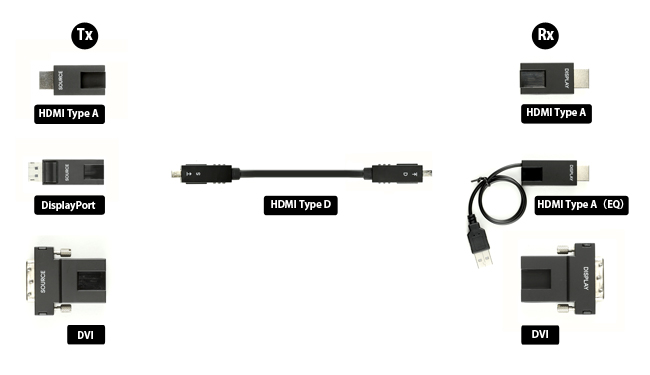

接続端子は脱着式を採用し付属コネクタを使用することでHDMI/DisplayPort/DVI-Dの付け替えが可能。用途に合わせてそれぞれの端子を自由にカスタマイズできます。脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細で配管しやすい設計となっております。※2

脱着式コネクタ採用!HDMI/DisplayPort/DVI-Dを自由に付替可能

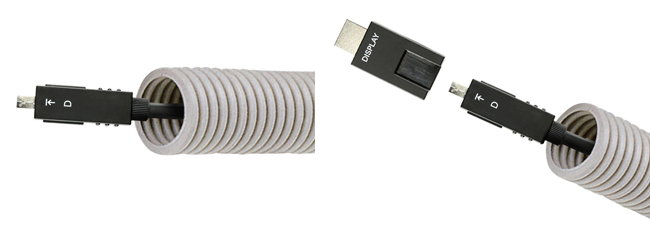

脱着式コネクタ採用により配管がしやすい設計

脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細仕様となっております。通常ケーブルでは配管が難しい場所や通常のHDMIまたはDVI-Dでは通せない内径22㎜のCD管/PF管等でも配管しやすい設計となっております。

脱着式コネクタ採用により配管がしやすい設計

国産GI-POF(Plastic Optical Fiber)を採用

国産プラスチック光ファイバを採用することで、耐折性・耐屈曲性に優れ、軽量・細径ながら長距離で安定的な大容量高速伝送が可能となっております。

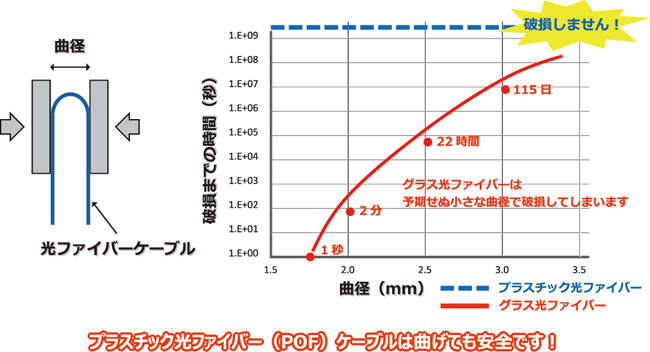

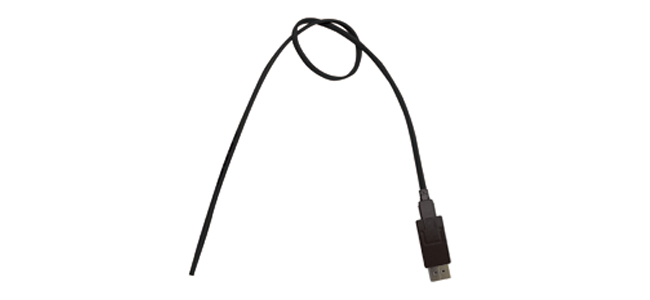

優れた耐折性

通常のガラス光ファイバケーブルの許容曲げ半径(約15㎜~20㎜※当社調べ)に比べ、POFを採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※3

ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。

優れた耐折性

※画像はPOFの特性を示すもので実際の使用環境では推奨致しません。

優れた耐折性

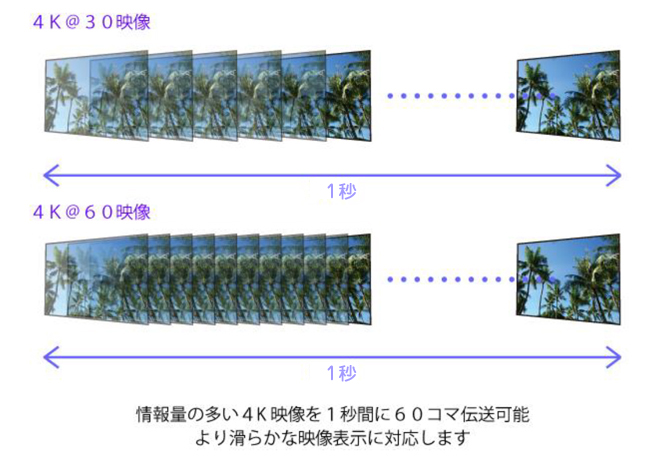

4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応

最大伝送帯域が21.6Gbpsの為、4K UHD@60 4:4:4 8bitの信号の伝送が可能な他、HDRにも対応しております。

4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応
4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応

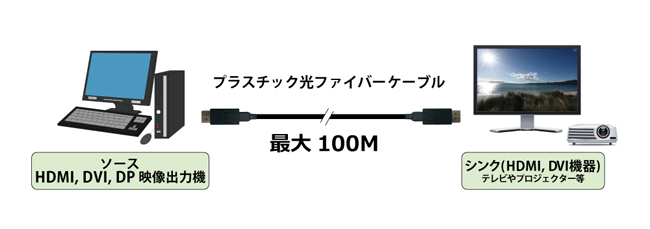

最長100m伝送可能・HDMIデイジーチェーン対応

1本のケーブルで最長100mまで伝送可能。また、ディスプレイ側HDMIコネクタにはイコライザー付きタイプも用意。USB給電をすることで信号減衰を防ぐことができる他、市販のジェンダチェンジャを併用することでケーブルのデイジーチェーンを可能にします。※1

最長50mを伝送可能

ケーブル外皮に難燃性素材を採用(プレナムケーブル)

ケーブル外皮素材に難燃性プラスチックを採用しており、UL444 CMPに対応したプレナムケーブルです。

超軽量・超細径

重量は20mでたったの350gとかなり軽くなっており、またケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。※2

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

製品仕様

シリーズ HDMI / DisplayPort / DVI-D対応 プラスチック光ファイバ脱着式マルチコネクタケーブル
製品型番 AOD-xxM(xxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50 / 100
コネクター ソース側 HDMI タイプA / DVI-Dシングルリンク / DisplayPort 1.2 / HDMIタイプD(脱着時)
ディスプレイ側 HDMI タイプA / DVI-Dシングルリンク / HDMIタイプD(脱着時)
コネクター最大幅 39.7mm(DVI-Dコネクタ装着時)
コネクター脱着後最大幅 12.6mm
ケーブルタイプ アクティブ:POF 4、銅線 6
最大伝送速度 18Gbps(DVI使用時4.95Gbps)
HDCP 2.2
HDR 対応
CEC 対応
HEAC 非対応
外部電源 イコライザータイプHDMIコネクタ(ディスプレイ側)のみ必要(USB)
最大消費電力 1.7W
カラー ケーブル:黒 / コネクタ部:黒
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 5mm
ケーブル許容張力 20kgF(200N)
コネクタ部許容張力 20kgF(200N)
ケーブル方向性 あり
最大解像度 4K UHD@60 4:4:4 8bit DVI-DVI、HDMI-DVI、DP-DVI使用時WUXGA(1920x1200@60)UXGA(1600x1200@60) DVI-HDMI使用時 FHD 1080p
動作温度 / 保存温度 -20℃~70℃ / -20℃~85℃
動作湿度 / 保存湿度 5~85%
付属品 ソース側コネクタ各種:HDMI タイプA ※5 / DVI-Dシングルリンク ※5 / DisplayPort 1.2 ディスプレイ側コネクタ各種:HDMI タイプA ※5 / DVI-Dシングルリンク ※5 / HDMIタイプA(イコライザー)その他:固定用金属バー / ベルクロテープ
保証期間 1年間(コネクタ部分 内部ICチップのみ)

※1) 稀に接続機器から十分な電力を得られず、正常動作しないことがありますので、事前の機器評価を推奨します。
※2) Φ20mm以上での配管通線を推奨します。 配管を通すときは端子部等が露出しないように細心の注意を払ってください。
※3) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※4) 光ファイバのみノイズフリーです。
※5) 40メートル以上はバッファー付き
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
