EMC対策済 プラスチック光ファイバDVI-DケーブルDVE-xxM

  • 国産GI-POF(Plastic Optical Fiber)を採用
  • 優れた耐折性(許容曲げ半径5mm)
  • ケーブル外皮に難燃性プラスチック素材採用(プレナムケーブル・UL444)
  • EMC(電磁両立性)対策済
  • メタル筐体コネクタ
  • 最大1920x1200 60Hzの映像信号を最長50m伝送可能
  • 電源供給不要
  • 超軽量・細径(15m約325g・直径5㎜・AWG12相当)

ダイレクトショップ

DVE-10M (10m)
本体価格: OPEN
JAN: 4582169235012

 ダイレクトショップ

DVE-15M (15m)
本体価格: OPEN
JAN: 4582169235029

 ダイレクトショップ

DVE-20M (20m)
本体価格: OPEN
JAN: 4582169235036

 ダイレクトショップ

DVE-30M(30m)
本体価格: OPEN
JAN: 4582169235043

 ダイレクトショップ

DVE-40M(40m)
本体価格: OPEN
JAN: 4582169235050

 ダイレクトショップ

DVE-50M(50m)
本体価格: OPEN
JAN: 4582169235067

 ダイレクトショップ

Introduction

 ケーブルワイヤーは国産プラスチック光ファイバを採用し、通常のガラス光ファイバケーブルの許容曲げ半径(約15mm~20mm ※弊社調べ)に比べ、本製品の許容曲げ半径は5mm以下と耐折性に非常に優れており、通常のガラス光ファイバケーブルに比べて折れる可能性が低く、ガラス光ファイバで発生しうる破損時のガラス飛散が発生しません。

 また、ケーブル外皮には燃えにくい難燃性プラスチック素材を採用したプレナムケーブルです。米国の製品安全規格であるUL認証を取得しており(UL444)、万一の火災防止等 安全性の面でも優れた性能を発揮します。

 コネクタには高いイミュニティレベルを可能にするメタル筐体を採用。これにより、電子機器が発する電磁的ノイズの干渉を受けにくく、電磁的ノイズの発生を抑えて他の電子機器に電磁的妨害を最小限に抑えます。ケーブル部分も光ファイバケーブルの特性で、電磁的なノイズに対して影響を受けることがないため、ノイズ対策不要で配線ルートを自由に確保できます。

 その他にも光ファイバの特性を多数持ち合わせており、最大解像度1920x1200の映像信号を電源供給なしで最大50mの長距離伝送を実現します。また、超軽量・細径で従来の銅線HDMIケーブルに比べて重量は最大でも約30%程度に抑えられており(15m 約325g)、ケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。

 ノイズ対策が必要な医療現場、軽量化が必要なサーバールーム、動きが多い撮影・中継現場、通常のガラス光ファイバケーブルでは配線が困難な施工現場、FA機器や組込み機器など、DVI-Dケーブルが採用されるあらゆる環境や、振動の多いシビアな環境まで、さまざまなシーンでご利用いただけます。

特長

国産POF(Plastic Optical Fiber)を採用

国産プラスチック光ファイバを採用することで、耐折性・耐屈曲性に優れ、軽量・細径ながら長距離で安定的な大容量高速伝送が可能となっております。

優れた耐折性

ケーブルワイヤーは国産プラスチック光ファイバを採用し、通常のガラス光ファイバケーブルの許容曲げ半径(約15mm~20mm ※弊社調べ)に比べ、本製品の許容曲げ半径は5mm以下と耐折性に非常に優れており、通常のガラス光ファイバケーブルに比べ折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しません。

優れた耐折性

※画像はPOFの特性を示すもので実際の使用環境では推奨致しません。

ケーブル外皮に難燃性素材を採用(プレナムケーブル)

ケーブル外皮には燃えにくい難燃性プラスチック素材を採用したプレナムケーブルです。米国の製品安全規格であるUL認証を取得しており(UL444)、万一の火災防止等 安全性の面でも優れた性能を発揮します。

EMC(電磁両立性)対策済

コネクタには高いイミュニティレベルを可能にするメタル筐体を採用。これにより、電子機器が発する電磁的ノイズの干渉を受けにくく、電磁的ノイズの発生を抑えて他の電子機器に電磁的妨害を最小限に抑えます。ケーブル部分も光ファイバケーブルの特性で、電磁的なノイズに対して影響を受けることがないため、ノイズ対策不要で配線ルートを自由に確保できます。

EMC(電磁両立性)対策済

電源供給なしで最長50m DVI-D伝送可能

最大解像度1920x1200の映像信号を電源供給なしで最大50mの長距離伝送を実現します。

電源供給なしで最長50m DVI-D伝送可能

超軽量・超細径

超軽量・細径で従来の銅線HDMIケーブルに比べて重量は最大でも約30%程度に抑えられており(15m 約325g)、ケーブル径も直径5㎜(AWG12相当)と細径化されており、持ち運びや取り回しの負担を大幅に低減します。

あらゆる環境で使用可能

ノイズ対策が必要な医療現場、軽量化が必要なサーバールーム、動きが多い撮影・中継現場、通常のガラス光ファイバケーブルでは配線が困難な施工現場、FA機器や組込み機器など、DVI-Dケーブルが採用されるあらゆる環境や、振動の多いシビアな環境まで、さまざまなシーンでご利用いただけます。

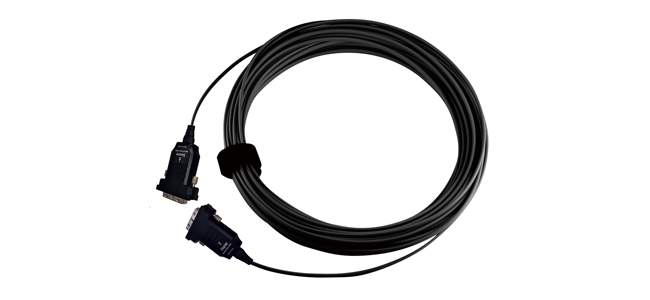

製品外観

製品外観

使用上の注意

  • 本製品は信号の向き(ソース側とディスプレイ側)があります。接続する方向を間違えると正常に動作しません。
  • 本製品を配管に通したり、壁面内を配線工事したりする時には、コネクタ部やケーブル部に損傷を与えないように丁寧に取り扱ってください。 (ファイバが断線したり、コネクタ内の精密部品が破損する可能性があります)
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器に制限があります。1台のソース機器と1台のディスプレイを直結する以外(延長器、分配器、スイッチャー等を使用する)でのご使用は、基本的に動作保証対象外です。
  • 本製品はアクティブケーブル(IC内蔵型ケーブル)の為、接続機器によっては相性問題が発生する可能性があります。デモ機による事前検証を推奨しております。

製品仕様

シリーズ EMC対策済 プラスチック光ファイバ DVI-Dケーブル
製品型番 DVE-xxM (xxはメートル数が入ります)
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50
コネクター ソース側 DVI-D オス(シングルリンク) x 1
ディスプレイ側 DVI-D オス(シングルリンク) x 1
コネクター最大幅 39.5mm
ケーブルタイプ アクティブ:POF 4、銅線 6
最大伝送速度 1.65Gbps
HDCP パススルー
最大消費電力 0.3w
カラー ブラック
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 2mm
ケーブル許容張力 20kgF(200N)
コネクタ部許容張力 4kgF(40N)
ケーブル方向性 あり
最大解像度 1920x1200 60Hz
動作温度 / 保存温度 -20℃~70℃ / -20℃~85℃
動作湿度 / 保存湿度 5~85% / 5~85%
保証期間 1年間(コネクタ部分 内部ICチップのみ)
認証取得 FCC / CE

※数値はケーブルの特性を示すもので、性能を保証するものではありません。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
