アップコンバート機能搭載マルチフォーマット対応アナログ→SDIコンバーター1000AH

  • アナログ信号(コンポジット/コンポーネント)からSDI信号へ変換
  • アップコンバート出力機能搭載
  • 画角選択機能
  • SDI端子2系統/HDMI端子1系統からの同時出力に対応
  • 広範囲の入力電圧(DC7~24V)に対応

ダイレクトショップ

型番: 1000AH
本体価格: OPEN
JANCODE: 4582169231618

 ダイレクトショップ

Introduction

 1000AHは、アナログ信号(コンポジット/コンポーネント)をSDI信号に変換するミニコンバーターです。撮影機材や再生機がアナログ映像出力のみ対応の場合でも、1000AHを利用することで長距離伝送可能なSDI信号に変換。SDI入力端子を搭載した業務用モニターやスイッチャー、プロジェクター等に接続することが可能となります。

 また、入力されたアナログ信号を480i/ 720p/ 1080i/ 1080pへ変換するアップコンバート機能を搭載。アナログ→SDI変換コンバーターとアップコンバーター2つの機能が1つになることで利便性が向上します。さらに、同時出力が可能なSDI出力2系統とHDMI出力1系統を搭載し、確認用モニター等複数機器への出力が可能となります。 入力電圧はDC7~24Vの広範囲に対応。付属のACアダプタ以外にも、さまざまな機器からの電源供給が可能です。

 テレビ局、CATV、ホール、スタジオ、スタジアム、医療機関、行政機関等、さまざまな映像・音響シーンでご利用いただけるローコスト且つ高品位なコンバーターです。

特長

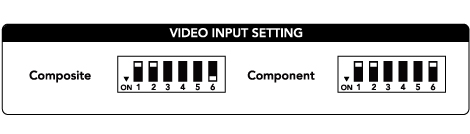

アナログ信号(コンポジットまたはコンポーネント)からSDI信号へ変換

アナログ信号しか送出できない環境でも、1000AHを利用することで長距離伝送可能なSDI信号に変換。SDI入力端子を搭載している業務用モニターやスイッチャー、プロジェクター等に接続することが可能となります。入力信号はディップスイッチにて「コンポジット/コンポーネント」から選択可能です。

アナログ信号(コンポジットまたはコンポーネント)からSDI信号へ変換

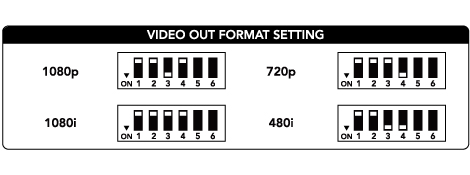

アップコンバート出力機能搭載

アナログ入力信号を720p/1080i/1080pに変換して出力するアップコンバート機能を搭載。出力フォーマットの切り替えはディップスイッチにて行えます。

アップコンバート出力機能搭載

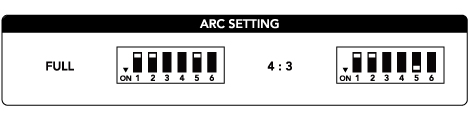

画角設定機能

入力映像に合わせた画角にて出力することができます。本体のディップスイッチにて「フル/レター(ピラー)」から設定可能です。

画角設定機能

SDI端子2系統/HDMI端子1系統からの同時出力に対応

出力端子はSDI2系統とHDMI1系統を搭載。3端子から同時出力します。出力SDIフォーマットは また、HDMI出力端子にて確認用モニター等、他の機器への接続が可能です。

SDI端子2系統/HDMI端子1系統からの同時出力に対応

広範囲の入力電圧(DC7V~24V)に対応

電源入力電圧はDC7~24Vと広範囲に対応。付属のACアダプタ以外にもさまざまな機器からの電源供給が可能です。

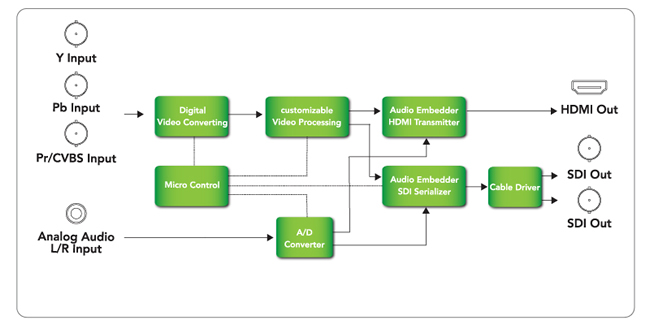

ブロックダイアグラム

ブロックダイアグラム

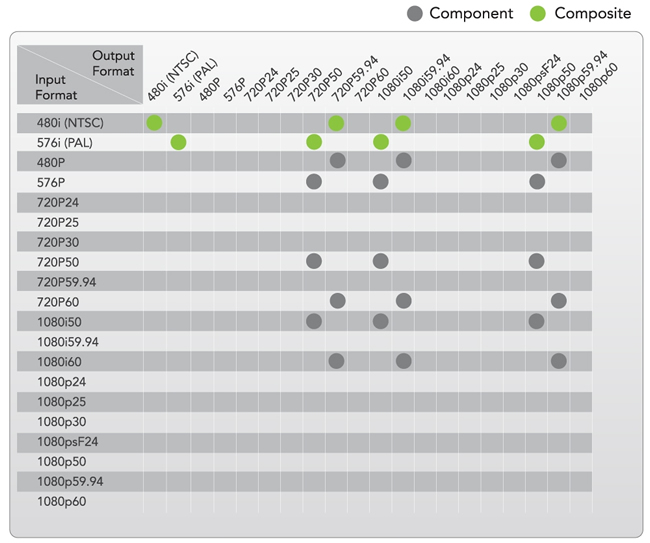

入出力対応フォーマット

入出力対応フォーマット

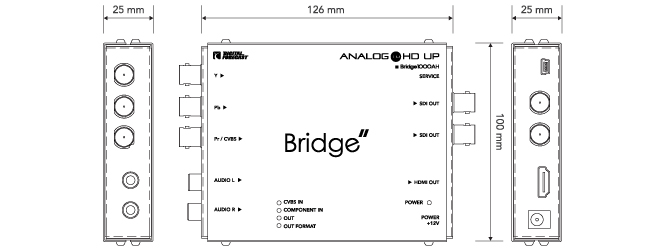

外観

外観

製品仕様

製品型番 1000AH
入力 コンポジット(BNC)x 1
コンポーネント(Y/Pb/Pr:BNC)x 3
アナログオーディオ(赤白RCA)x 1
出力 SDI(BNC)x 2/ HDMI x 1
対応SDI規格 SMPTE 125M: NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M: 720p 50/59.94/60
SMPTE 274M、SMPTE292M: 1080i 50/59.94/60 1080p 23.98/24/25/29.97/30
ディップスイッチ 6個
1、2: 使用しません(常時OFFに設定してください)
3、4: アップコンバート選択 [480i/720p/1080i/1080p]
5: 画角選択 [フル/4:3]
6: 映像入力選択 [コンポジット/コンポーネント]
電源 ACアダプター
入力電圧 DC7~24V
消費電力 最大7W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 126 x 100 x 25mm(突起物含まず)
本体重量 215g
付属品 ACアダプター
認証 PSE(ACアダプター)/ FCC/ CE/ KC/ RoHS
保証 1年間

※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
