超小型軽量マルチフォーマット対応HDMI→SDIコンバーターM_HH

  • HDMI→SDI変換
  • 1080iスケーラー(スキャン)機能
  • VGA、UXGAなどPC解像度にも対応するマルチフォーマットモデル
  • エンベデッドオーディオ機能
  • HDMI出力端子搭載
  • 広範囲の入力電圧に対応、ACアダプタ/USB経由の電源受給
  • 超小型軽量(68x59.2x20mm、95g)

ダイレクトショップ

型番: M_HH
本体価格: OPEN
JANCODE: 4582169231502

 ダイレクトショップ

Introduction

 M_HHは、サイズ68mm x 59.2mm x 20mm、重量95gの超小型軽量設計で、入力信号を1080iに変換するスケーラー機能を搭載したHDMI→SDIコンバーターです。SDIフォーマットはSD/HD/3G-SDIのマルチレートに対応し、本体に搭載したディップスイッチにてバイパス/1080iスケーリング出力機能の切り替えが可能です。入力フォーマットは、720Pや1080P等のデジタル信号の他、VGAやUXGAなどのPC解像度にも対応している為、PCやプロジェクター、産業・医療用機器と接続し1080iへスケーリング出力することが可能となります。また、入力電圧はDC5~24Vの広範囲に対応し、付属のACアダプタまたはUSB経由でさまざまな機器からの電源供給が可能。超小型軽量設計な為、携帯性に優れ、撮影・現場への持ち出し用としても活用頂けます。

 その他、アナログステレオのエンベデッドオーディオに対応。本体に搭載したディップスイッチより「HDMI/アナログステレオエンベデッド」の設定が可能です。SDI出力の他にHDMI出力端子も搭載しており、HDMIの1080iスケーラーとしても利用可能で、バックヤードでの確認用モニターとの接続にも適しています。

 テレビ局、CATV、ホール、スタジオ、スタジアム、医療機関、行政機関等、さまざまな放送現場・映像制作シーンでご利用いただけるコンパクトで互換性に優れたマルチフォーマット対応マイクロコンバーターです。

特長

HDMI→SDI変換

HDMI信号を長距離伝送可能なSDI信号へ変換します。SDIフォーマットはSMPTE規格に準拠したSD/HD/3Gのマルチレートに対応します。

1080iスケーラー(スキャン)機能

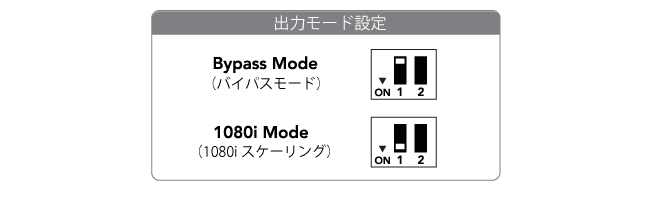

入力信号を放送・映像分野で多用されている1080iに変換出力する、1080iスケーラー機能を搭載。バイパス/1080iスケーリング出力の切り替えは、本体側面のディップスイッチにて切り替えが可能です。

1080iスケーラー(スキャン)機能

VGA、WXGA、UXGA解像度等にも対応するマルチフォーマットモデル

720Pや1080P等のデジタル信号解像度以外にもVGAやWXGA、UXGAなどのPC解像度にも対応。PCやプロジェクター、産業・医療用機器と接続し、入力フォーマットを1080iへスケーリングして出力します。

エンベデッドオーディオ機能

本体側面の3.5mmステレオミニから入力したアナログステレオオーディオをSDIとHDMI出力信号へエンベデッドすることが可能です。HDMI/アナログステレオエンベデッドの切り替えは、本体側面のディップスイッチから設定可能です。

エンベデッドオーディオ機能

HDMI端子搭載

バックヤード等での確認用モニターとの接続を考慮し、HDMI出力端子を搭載。HDMIの1080iスケーラーとしての機能も果たします。

HDMI端子搭載

広範囲の入力電圧(DC5V~24V)に対応、ACアダプタ/USB経由の電源供給

電源入力はACアダプタとミニUSB経由に対応。USB接続にてPCやビデオカメラ、デジタル一眼レフカメラ等の映像機材から電源の供給が受けられる為、あらゆる場面で幅広く利用できます。
(設備での常設利用時はACアダプタをご利用ください。)

超小型軽量モデル(68x59.2x20mm、95g)

68x59.2x20mm、重量95gの超小型軽量サイズで携帯性に優れており、普段の持ち歩き用としても重宝します。

超小型軽量モデル(68x59.2x20mm、95g)

入出力対応フォーマット

入出力対応フォーマット

ブロックダイアグラム

ブロックダイアグラム

外観

外観

製品仕様

製品型番 M_HH
入力 HDMI x 1(2chオーディオ)
3.5mmステレオミニ(アナログステレオオーディオ)x 1
出力 SDI(BNC)x 1
HDMI x 1
SMPTE準拠規格 SMPTE 125M: NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M: 720p 50/59.94/60
SMPTE 274M、SMPTE292M: 1080i 50/59.94/60 1080p 23.98/24/25/29.97/30
SMPTE 424M: 1080p 59.94/60(3G)
SMPTE425M(レベルAのみ)
ディップスイッチ 2個(本体側面)
左:バイパス/1080iスケーリング出力選択
右:HDMI/アナログステレオオーディオエンベデッド選択
電源 ACアダプター/ ミニUSB(Bメス)
*常設時はACアダプターにてご利用ください。
*miniUSB給電時は、供給元USBが電源供給可能かご確認ください
入力電圧 DC5~24V
消費電力 最大5W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 68mm x 59.2mm x 20mm(突起物含まず)
本体重量 95g
付属品 ACアダプター/ RCA(赤白)~3.5mmミニピンケーブル
認証 PSE(ACアダプター)/ FCC/ CE/ RoHS
保証 1年間

※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
