超小型軽量マルチフォーマット対応アップ/ダウン/クロスSDIコンバーターM_UD

  • アップ/ダウン/クロスSDIコンバート
  • アップ/ダウンコンバート時の画角設定機能
  • エンベデッド/ディエンベデッドオーディオ機能
  • コンポジット出力端子搭載
  • 広範囲の入力電圧に対応、ACアダプタ/USB経由の電源供給
  • 超小型軽量モデル(68x59.2x20mm、95g)

ダイレクトショップ

型番: M_UD
本体価格: OPEN
JANCODE: 4582169231632

 ダイレクトショップ

Introduction

 M_UDは、サイズ68mm x 59.2mm x 20mm、重量95gの超小型軽量設計のアップ/ダウン/クロスコンバート変換対応マイクロコンバーターです。入力SDI信号を、標準画質規格のSD-SDIからハイビジョン規格のHD-SDIへアップコンバート、HD-SDIからSD-SDIへダウンコンバート、HD-SDI同士のクロスコンバート(720pから1080iへ変換等)が行えます。コンバート設定は本体ディップスイッチにて [SD(標準画質)/720p/1080i/1080p] から選択可能で、出力映像の画角設定も「フル/14:9/ピラー(レター)/カット」より設定が可能です。 出力するSDI信号に含める音声をSDI入力、またはアナログステレオ音声入力より選択可能なエンベデッドオーディオ機能に対応します。ディップスイッチにて 「アナログステレオ(External Audio)」 を選択することで、別撮りしたステレオ音声を出力SDI信号に乗せることが可能となります。また、SDI出力とアナログステレオ音声出力端子から同時出力が可能なディエンベデッドオーディオ機能を搭載。コンポジット出力端子も搭載しているので、アナログステレオ音声出力と併用しバックヤードの確認用モニターやCRTモニター等との接続も可能となります。

 入力電圧はDC5~24Vの広範囲に対応し、付属のACアダプタまたはUSB経由でさまざまな機器からの電源供給が可能。超小型軽量設計な為、携帯性に優れ、撮影・現場への持ち出し用としても活用頂けます。

 テレビ局、CATV、ホール、スタジオ、スタジアム、医療機関、行政機関等、さまざまな映像音響シーンでご利用いただける、コンパクトで汎用性の高いマルチフォーマット対応マイクロコンバーターです。

特長

アップ/ダウン/クロスSDIコンバート

入力SDI信号を、標準画質規格のSD-SDIからハイビジョン規格のHD-SDIへアップコンバート、HD-SDIからSD-SDIへダウンコンバート、HD-SDI同士のクロスコンバート(720pから1080iへ変換等)が行えます。コンバート設定は本体ディップスイッチにて [SD(標準画質)/720p/1080i/1080p] から選択可能で、SMPTE規格に準拠したSD/HD/3G SDIフォーマットで出力します

アップ/ダウン/クロスSDIコンバート

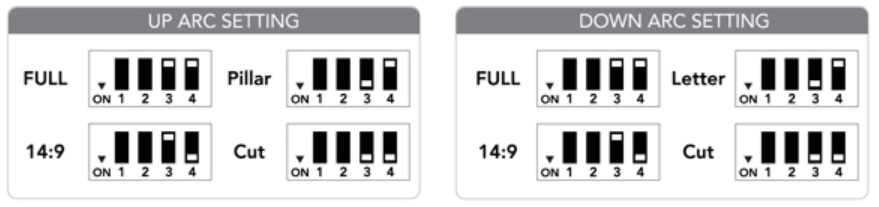

アップ/ダウンコンバート時の画角選択が可能

出力画角をアップコンバート時は[フル/14:9/ピラー/カット]から、ダウンコンバート時は[フル/14:9/レター/カット]から選択可能です。

アップ/ダウンコンバート時の画角選択が可能

エンベデッド/ディエンベデッドオーディオ機能

出力するSDI信号に含める音声をSDI入力、またはアナログステレオ音声入力より選択が可能なエンベデッドオーディオ機能に対応。ディップスイッチにて 「アナログステレオ(External Audio)」 を選択することで、別撮りしたステレオ音声を出力SDI信号に乗せることが可能となります。 また、SDI出力とアナログステレオ音声出力端子から同時出力が可能なディエンベデッドオーディオ機能も搭載しています。

エンベデッド/ディエンベデッドオーディオ機能

コンポジット出力端子搭載

SDI出力端子の他、コンポジット出力端子(3.5φミニ)を搭載。アナログステレオオーディオ出力と組み合わせてバックヤードでの確認用モニターとの接続にもご利用可能です。

広範囲の入力電圧(DC5V~24V)に対応、ACアダプタ/USB経由の電源供給

電源入力はACアダプタとミニUSB経由に対応。USB接続にてPCやビデオカメラ等の映像機材から電源の供給が受けられる為、あらゆる場面で幅広く利用できます。
(供給元USBが電源供給可能かご確認ください。また、設備での常設利用時はACアダプタをご利用ください。)

超小型軽量モデル(68x59.2x20mm、95g)

68x59.2x20mm、重量95gの超小型軽量サイズで携帯性に優れており、普段の持ち歩き用としても重宝します。

入出力対応フォーマット

入出力対応フォーマット

ブロックダイアグラム

ブロックダイアグラム

外観

外観

製品仕様

製品型番 M_UD
入力 SDI(BNC)x 1
アナログステレオオーディオ(3.5mmステレオミニ)x 1
出力 SDI(BNC)x 1
コンポジット(3.5mmミニ)x 1
アナログステレオオーディオ(3.5mmステレオミニ)x 1
 ※SDI、コンポジットは同時出力
SMPTE準拠規格 SMPTE 125M: NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M: 720p 50/59.94/60
SMPTE 274M、SMPTE292M: 1080i 50/59.94/60 1080p 23.98/24/25/29.97/30
SMPTE 424M: 1080p 59.94/60(3G)
SMPTE425M(レベルAのみ)
ディップスイッチ 5個
1、2: アップ/ダウン/クロスコンバート選択 [SD/720p/1080i/1080p]
 3、4: 画角選択 [フル/14:9/ピラー(アップ時)/レター(ダウン時)/カット]
5(オレンジ色): SDI/アナログステレオエンベデッドオーディオ選択
電源 ACアダプター/ ミニUSB(Bメス)
*常設時はACアダプターにてご利用ください。
*miniUSB給電時は、供給元USBが電源供給可能かご確認ください
入力電圧 DC5~24V
消費電力 最大5W
動作温度 0℃ ~ 40℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 68mm x 59.2mm x 20mm(突起物含まず)
本体重量 95g
付属品 ACアダプター/ RCA(赤白)~3.5mmミニピンケーブル/ RCA~3.5mmミニピンアダプター
認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
