マルチフォーマット入力対応HDMIスケーリングコンバーターSCHD01
- 多種デジタル・アナログ映像信号を最大4K@30 HDMIフォーマット信号へスケーリング変換
- フレームレート変換とオーディオエンベデッド機能*1)
- HDMI/ DisplayPort/ VGA/ Y.Pb.Pr/ CVBS入力対応*2)
- 10種類のテストパターン表示機能
- ガンマ設定とアンダー/オーバースキャン設定機能
- USB経由でPC操作に対応（コントロールソフトウェア無料ダウンロード）
- ネジ式電源DCコネクタ採用
- 壁面や床への設置に便利な固定用金具付属
- 抜け防止用ケーブルクランプを標準付属
ダイレクトショップ
型番: SCHD01
本体価格: OPEN
JANCODE: 4582169234725
関連リンク
Introduction
HDMI/ DisplayPort/ VGA/ Y.Pb.Pr/ CVBS映像信号のデジタル・アナログ両入力に対応。選択した映像入力信号を最大4K@30（10.2Gbps）までの任意HDMIフォーマット信号にスケーリング変換するHDMIスケーリングコンバーターです。
SMPTEやVESAにて制定された使用頻度の高い1080p@60、1080i@59.94、720@60、480p@60、1920x1200@60や業務用/産業用機器で使用頻度の高い640x480@60、800x600@60など多種信号の入力に対応し表示するディスプレイや接続機器に対応した任意のHDMI解像度、フレームレート信号に変換が可能。アナログ映像出力が搭載されたビデオカメラや書画カメラなどのレガシーデバイスからHDMIやDisplayPort搭載デバイスまで様々なデバイス接続に対応します。また、VGA/ Y.Pb.Pr/CVBS映像信号入力時には別途、2chまでのステレオ音声信号を映像信号に重畳しHDMI出力するオーディオエンベデッド機能も搭載します。
接続するディスプレイに合わせて表示エリア位置の（水平・垂直表示）調整機能や、輝度、彩度、色相、シャープネスの調整、映像の反転機能を搭載する他、接続するソースやディスプレイに合わせてガンマを0.7/0.9/1.1/1.3から選択が可能。アンダー/オーバースキャン機能も搭載します。また、デインターレース機能を搭載し動きの速い映像表示時などのちらつきやにじみを補正しクリアな映像表示が可能です。その他、10種類のテストパターンソースの出力が可能でHDMI接続したディスプレイの表示確認などにご利用いただけます。
本体に搭載されたボタンや付属のリモコンからの操作に加え専用コントロールソフトウェア（コンバーター設定ツール）を利用する事でUSB接続によるPCからの遠隔操作に対応します。入力ソースの選択や出力映像調整、出力フォーマットの設定などの操作をPCで簡単に行えます。
電源DCコネクタにはネジ式コネクタを採用するほか、各端子の抜け防止用ケーブルクランプを標準で付属。電源や各ケーブルの不意な脱落やゆるみを防止します。本体の両サイドへ取付けて使用する固定用金具も付属。壁面や床への設置に便利です。
アナログ出力が搭載されたビデオカメラや書画カメラ、産業用機器からHDMIやDisplayPort搭載デバイスまで様々な機器からの映像信号を最大4K@30 HDMI信号にスケーリング/コンバートする業務用HDMIスケーリングコンバーターです。
特長

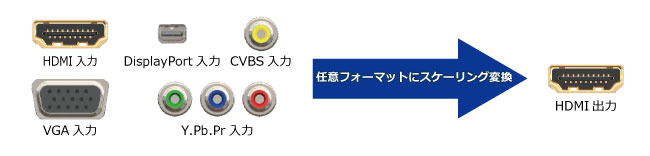

多種デジタル・アナログ映像信号を最大4K@30 HDMIフォーマット信号へスケーリング変換
デジタル・アナログ映像信号の入力に対応。本体ボタン、リモコンまたは、リモートコントロールソフトウェア（PC経由）で入力信号を選択し最大4K@30までの任意HDMIフォーマットにスケーリング/コンバートし出力が可能です。
フレームレート変換とオーディオエンベデッド機能

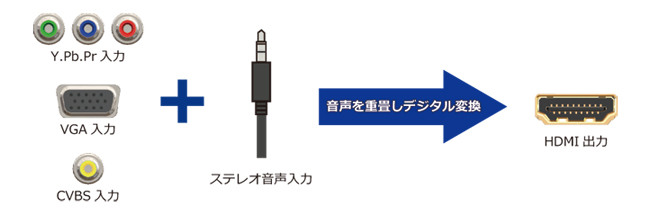

多様な解像度・フレームレート変換に対応しさまざまなディスプレイやシステムへの接続が可能となります。VGA/ Y.Pb.Pr/ CVBS 映像信号入力時には別途、ステレオミニピンジャックより音声入力する事でオーディオエンベデッドにも対応します。また、接続するディスプレイに合わせて表示エリア位置の（水平・垂直表示）調整機能や輝度、彩度、色相、シャープネスの調整、映像の反転機能などの設定が可能です。
HDMI/ DisplayPort/ VGA/ Y.Pb.Pr/ CVBS入力対応
アナログ出力が搭載されたビデオカメラや書画カメラ、PCなどのレガシーデバイスからHDMIやDisplayPort搭載デバイスまで多様なデバイス接続に対応し任意のHDMIフォーマット信号に変換します。

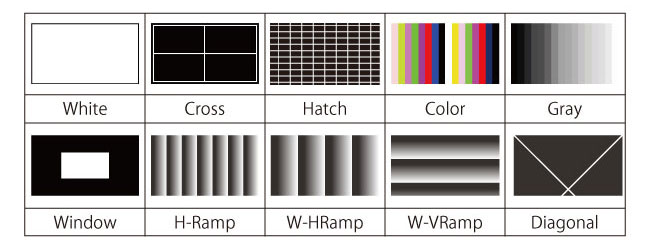

10種類のテストパターン表示機能
HDMI接続したディスプレイに10種類のテストパターン（White/ Cross/ Hatch/ Color/ Gray/ Window/ H-Ramp/ W-HRamp/ W-VRamp/ Diagonal）ソースの出力が可能です。
ガンマ設定とアンダー/オーバースキャン設定機能
接続するソースやディスプレイに合わせてガンマを0.7/ 0.9/ 1.1/ 1.3から選択が可能です。また、表示映像サイズを調整するアンダー/オーバースキャン機能（-50～50%範囲内で調整）も搭載します。
USB経由でPC操作に対応（コントロールソフトウェア無料ダウンロード）
本体に搭載されたボタンやリモコンからの操作以外に無料ダウンロードのコントロールソフトウェアを利用する事でUSB接続によるPCからの操作に対応します。入力ソースの選択や出力フォーマットの設定など全ての設定項目をPC操作にて可能となります。
以下よりコントロールソフトウェアダウンロードページへ

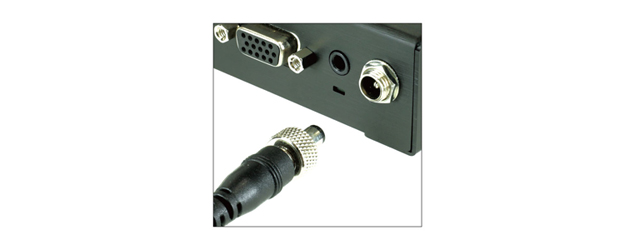

ネジ式電源DCコネクタ採用
電源DCコネクタにはネジ式コネクタを採用し、ケーブルに足を引っかけてしまうなどの予期せぬ電源断を防止できるほか、大音量の低音が響く展示会やコンサートホール等での振動によるコネクタの脱落を防止します。
壁面や床への設置に便利な固定用金具付属
本体に搭載されたボタンやリモコンからの操作以外に無料ダウンロードのコントロールソフトウェアを利用する事でUSB接続によるPCからの操作に対応します。入力ソースの選択や出力フォーマットの設定など全ての設定項目をPC操作にて可能となります。
抜け防止用ケーブルクランプを標準付属
各端子に抜け防止用のケーブルクランプ挿し込み穴を搭載。ケーブルクランプは標準付属しており、本体に取り付けることでケーブルの不意な脱落やゆるみを防止します。
入力対応フォーマット一覧表
| 入力 | 出力 | ||
|---|---|---|---|
| HDMI | mini DisplayPort | VGA | HDMI |
| 480p@60 576p@50 720p@50/59.94/60 1080p@23.976/24/25/29.97/30/50/59.94/60 480i@60 576i@60 1080i@50/59.94/60 640x480@60/75 800x600@60/75 1024x768@60/75 1280x1024@60/75 1360x768@60 1366x768@60 1400x1050@60 1440x900@60/75 1600x1200@60 1680x1050@60 1680x1050@60RB 1920x1080@60RB 1920x1200@60RB |
720p@59.94/60 1080p@23.98/24/25/29.97/30/50/59.94/60 1080i@59.94/60 640x480@60 800x600@72/75 1024x768@75 1280x1024@60/75 1360x768@60 1366x768@60 1600x1200@60 |
480p@60 576p@50 720p@50/60 1080p@30/50/60 640x480p@75 800x600p@60/75 1024x768p@60/75 1280x1024p@60/75 1360x768p@60 1440x900p@60 1600x1200p@60 1680x1050p@60 |
480i@60 576i@50 480p@60 576p@50 720p@50/59/60 640x480p@60/72/75 800x600p@60/72/75 1024x768p@60/70/75 1152x864p@75 1280x768p@60/75 1280x1024p@60/75 1360x768p@60 1366x768p@60 1440x900p@60 1600x1200p@60 1680x1050p@RB 1080i@50/59/60 1080p@23/24/25/29/30/50/59/60 3840x2160p@23/24/25/29/30 4096x2169p@25/29/30 |
| Y.Pb.Pr | |||
| 480i@60 1080i@60 480p@60 720p@60 |
|||
| CVBS | |||
| 480i@60 576i@50 |
|||
製品仕様
| 製品型番 | SCHD01 |
|---|---|
| 出力 | HDMI（タイプA） |
| 入力 | HDMI（タイプA）/ Mini DisplayPort/ VGA（ミニD-Sub 15ピン）/ CVBS（RCA）/ Y.Pb.Pr（RCA）/ ステレオ音声（3.5φミニピン） |
| ビデオ出力最大帯域 | 10.2Gbps |
| ビデオ入力最大ピクセルレート | 165MHz |
| 対応音声信号 | PCM 2ch （32kHz ～ 192kHz Fs サンプルレート） |
| その他I/O | USB Micro B（PCからの制御＆ファームウェアアップデート用）/ リモコン受光部 |
| 専用コントロールソフトウェア（コンバーター設定ツール）対応OS | Windows 10 / 8.1 / 8 / 7 |
| 電源 | AC 100～240V / DC 12V 2A |
| 消費電力 | 最大6W |
| 動作温度 | 0～40℃ |
| 保存温度 | -20～60℃ |
| 動作湿度 | 20～90% ※結露なきこと |
| 本体寸法 | 143.6 x 112.6 x 31.5mm |
| 本体重量 | 約270g |
| 同梱物 | ACアダプター/リモコン/ブラケットx2/滑り止め用ゴム足x2/抜け防止用ケーブルクランプx3/取扱説明書 |
| 適合認証 | FCC / CE / PSE(ACアダプター) / RoHS |
*1) アナログ映像信号入力時にのみエンベデッド対応。音声はアナログステレオ2ch
*2) ARC、CEC、HEACは非対応です。HDCPはパススルー出力します。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
