4K UHD対応 超小型軽量12G-SDI→HDMI 2.0コンバーターUHD_MSH

  • 12G-SDI → HDMI 2.0(4K UHD)変換
  • SDIマルチフォーマットサポート(12G/6G/3G/HD)
  • 超小型軽量設計
  • 抜け防止DCコネクタ採用

販売終了

ダイレクトショップ

型番: UHD_MSH
本体価格: OPEN
JANCODE: 4582169234145

Introduction

UHD_MSHは、同軸ケーブル1本で長距離伝送するSMPTE ST2082に準拠した12G-SDI信号をHDMI 2.0信号へ変換出力する4K対応映像・音声信号変換器です。1系統のSDI入力をHDMI 2.0へ変換出力する他、SDIスルーアウト出力を1系統搭載。HDMIモニターへの送出と同時に12G-SDI対応機器への送出が行えます。また、SDIはHD/3G/6G/12G-SDIフォーマットをサポート。HD/3G/6G-SDI信号が入力された場合でも、HDMI信号に変換出力可能です。

本体サイズ80x59.2x22.5mm、重量約105gと超小型設計で限られた敷設空間でも利用可能。別途オプション販売品の19インチラックマウントユニット「UHD_M_PLUS」に収納できる為、これまで煩雑に置いていたコンバーター等を分かり易く配置し、管理・運用時のメンテナンスが効率化できる他、電源の一括管理が可能となります。 ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けにくい構造です。また、DC7~16Vと広範囲の入力電圧に対応しているので、付属のACアダプタ以外からでも電源供給が可能。携帯性・汎用性に優れ、あらゆる4K現場で活用頂けます。

UHD_MSHは、4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、今度増加する様々な4Kソリューションに於いてご利用頂けます。

特長

12G-SDI → HDMI 2.0(4K UHD)変換

UHD_MSHは、同軸ケーブル1本で長距離伝送するSMPTE ST2082に準拠した12G-SDI信号をHDMI 2.0信号へ変換出力します。1系統のSDI入力をHDMI 2.0へ変換出力する他、SDIスルーアウト出力を1系統搭載。HDMIモニターへの送出と同時に12G-SDI対応機器への送出が行えます。

12G-SDI → HDMI 2.0(4K UHD)変換

SDIマルチフォーマットサポート(12G/6G/3G/HD-SDI)

SDIは12G/6G/3G/HD-SDIフォーマットをサポート。6G/3G/HD-SDI信号が入力された場合でも、HDMI信号に変換出力可能です。
※アップ/ダウンコンバート機能は非搭載です。

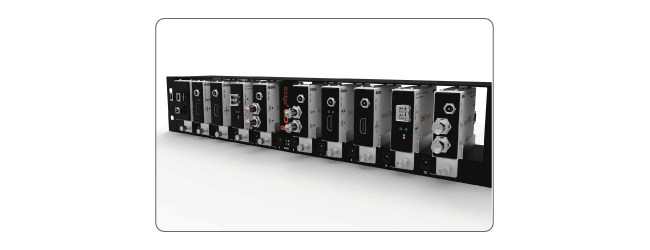

超小型軽量設計

本体サイズ80x59.2x22.5mm、重量約105gと超小型設計で限られた敷設空間でも利用可能。別途オプション販売品の19インチラックマウントユニット「UHD_M_PLUS」に収納できる為、これまで煩雑に置いていたコンバーター等を分かり易く配置し、管理・運用時のメンテナンスが効率化できる他、電源の一括管理が可能となります。

超小型軽量設計

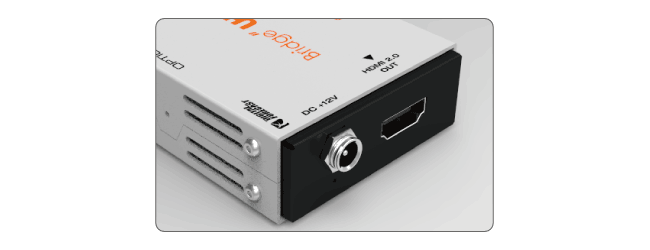

抜け防止DCコネクタ採用

ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

抜け防止DCコネクタ採用

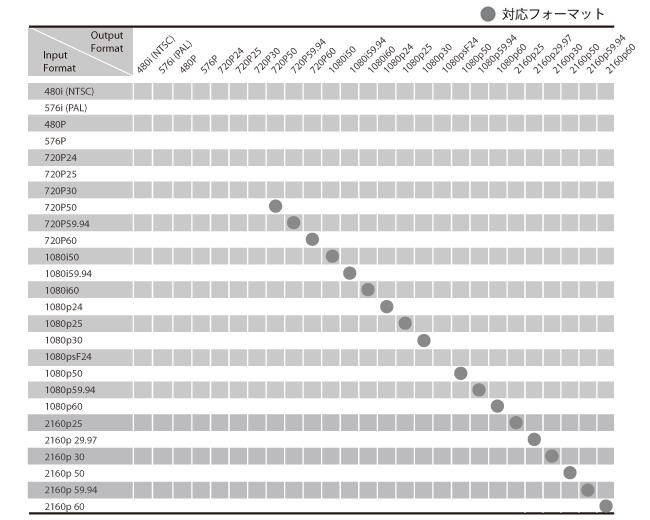

入出力対応フォーマット

入出力対応フォーマット

対応SDI規格

SMPTE 296M 720p(60/59.94/50)
SMPTE 274M、SMPTE 292M 1080i(60/59.94/50) 1080p(30/29.97/25/24/23.98)
SMPTE 424M、SMPTE 425M 1080p(60/59.94)3G
SMPTE ST2081 2160p(30/29.97/25)6G
SMPTE ST2082 2160p(60/59.94/50)12G

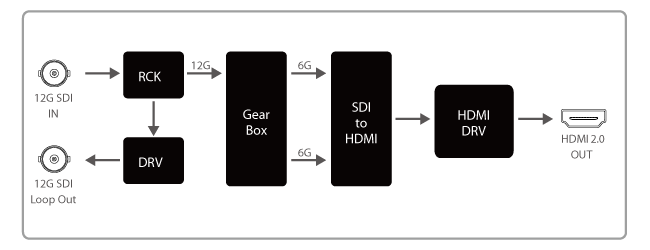

ブロックダイアグラム

ブロックダイアグラム

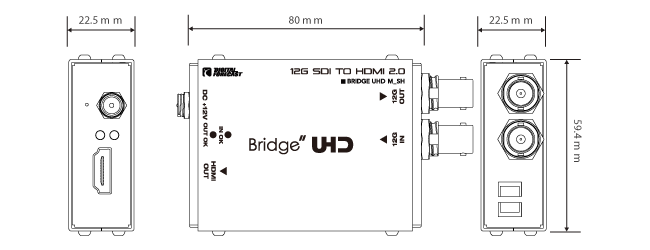

外観

外観

製品仕様

製品型番 UHD_MSH
カテゴリ SDI→HDMIコンバーター
入力端子 SDI(BNC) x 1
出力端子 HDMI x 1
SDI(BNC) x 1
電源 ACアダプター
対応入力電圧 DC 7~16V
消費電力 最大12W
動作温度 0℃ ~ 40℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 80mm x 59.4mm x 22.5mm(突起物含まず)
本体重量 105g
付属品 本体/ ACアダプター(DC12V)/ 取扱説明書
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ HDMIはHDCP、CEC、ARCには対応しておりません。

オプション

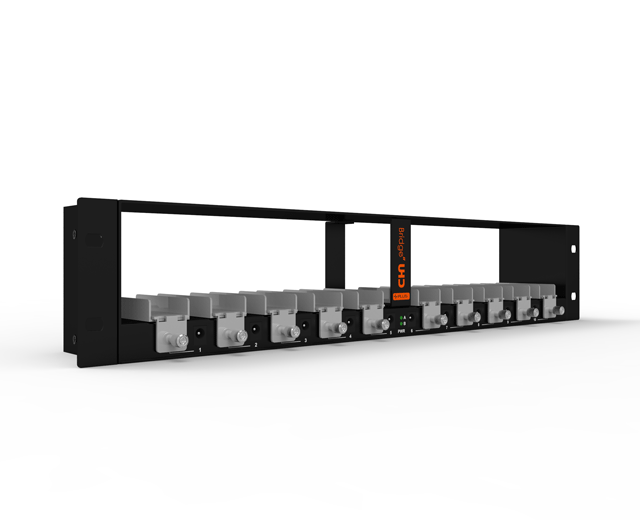

「Bridge UHD Micro」シリーズ対応19インチラックマウントユニット
