4K UHD対応 12G-SDI→HDMI 2.0コンバータUHD_X_SH

  • 12G-SDI → HDMI2.0 2系統へ変換
  • SDIマルチフォーマットサポート (12G/6G/3G/HD-SDI)
  • HDMI出力 2系統搭載(自動ダウンスケーリング機能)
  • SDIループアウト端子搭載
  • 抜け防止DCコネクタ採用

ダイレクトショップ

型番: UHD_X_SH
本体価格: OPEN
JANCODE: 4582169235975

 ダイレクトショップ

Introduction

 UHD_X_SHは、1系統のSDI入力端子に2系統のHDMI 2.0出力端子を搭載したHDMI分配機能搭載SDI to HDMIコンバータです。SDI入力は、4K映像信号をケーブル1本で長距離伝送するSMPTE ST2082の他、ST2081、424M、274M、292M、296MのSMPTE規格に準拠し、12G/6G/3G/HDのマルチフォーマットSDI入力に対応します。また、SDI出力端子を搭載し入力したSDI信号をパススルー出力します。
 自動ダウンスケーリング機能を搭載し、各HDMI出力端子に接続されたディスプレイ毎の最大入力解像度に合わせてダウンスケーリング変換出力します。*1) *2)

 DCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプターをネジ式で固定する為、不意なケーブル脱落を防止します。また、広範囲の電圧入力に対応しているので、付属のACアダプター以外からでも電源供給が可能です。携帯性・汎用性に優れ、あらゆる4K現場で活用いただけます。

 「Bridge UHD」シリーズは、4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、今度増加する様々な4Kソリューションに於いてご利用いただけます。

特長

12G-SDI → HDMI 2.0(4K UHD)変換 / HDMI出力 2系統搭載(自動ダウンスケーリング機能)

 1系統の12G/6G/3G/HD-SDIマルチフォーマット入力に2系統のHDMI 2.0出力を搭載したHDMI分配機能を搭載。SDI入力は、4K映像信号をケーブル1本で長距離伝送するSMPTE ST2082の他、ST2081、424M、274M、292M、296MのSMPTE規格に準拠し、12G/6G/3G/HDのマルチフォーマットSDI入力に対応します。また、SDI出力端子を搭載し入力したSDI信号をパススルー出力します。
 自動ダウンスケーリング機能を搭載し、各HDMI出力端子に接続されたディスプレイ毎の最大入力解像度に合わせてダウンスケーリング変換出力します。(*1) *2)

12G-SDI → HDMI 2.0(4K UHD)変換 / HDMI出力 2系統搭載(自動ダウンスケーリング機能)

入出力フォーマット

入出力対応フォーマット

※印の無いフォーマットはサポートしておりません。
※ソース・シンク機器の対応解像度をご確認下さい。
※3G SDIは、Level B 非対応です。

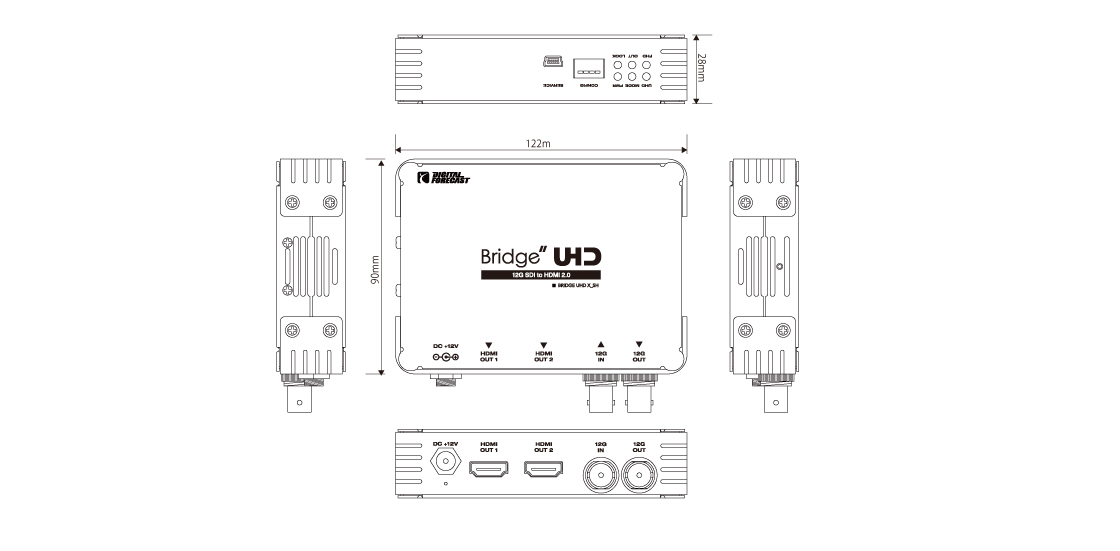

外観

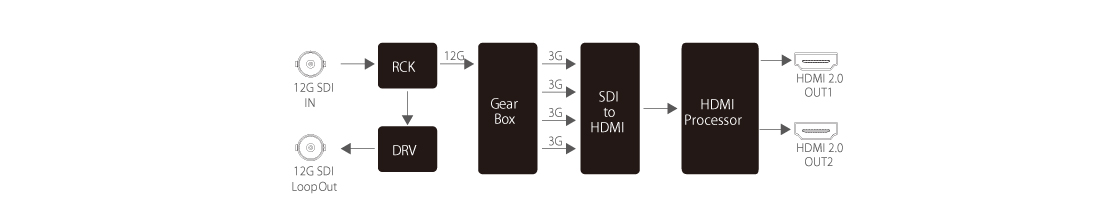

ブロックダイアグラム

ブロックダイアグラム

製品仕様

製品型番 UHD_X_SH
入力端子 SDI(BNC) x 1
出力端子 HDMI 2.0 x 2 / SDI(BNC)x 1 ※ループアウト
対応SMPTE規格 SMPTE ST2082 / ST2081 / 424M / 274M / 292M / 296M
電源 ACアダプター
入力電圧 DC 7V ~ 16V
消費電力 最大14W
動作温度 0 ~ 40℃
動作湿度 0% ~ 90%(結露なきこと)
本体寸法(WxDxH) 122 x 90 x 28 mm(突起物含まず)
本体重量 約200g
付属品 本体 / ACアダプター(DC12V 2.0A:日本向けプラグ含む)/ 取扱説明書(保証書含む)
適合認証 FCC/CE/RoHS/PSE(ACアダプターのみ)
保証 ご購入から1年間

*1) EDID検知機能の自動認識によるフォーマット変換は4K及び1080pのみ対応です。
*2) 全てのHDMIシンク機器での表示を保証するものではありません。
※ARC、CEC、HDRは非対応です。
※以下①~④の機能はサポートしておりません。
 ①4K2K@60 4:2:2から1080Pへのダウンスケーリング。
 ②カラースペースの変換。(4:4:4→4:2:0等)
 ③フレームレートの変換。(60→59.94等)
 ④インターレースとプログレッシブの変換。(1080p59.94→1080i59.94等)
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※全ての機器との動作を保証するものではありません。
※外観、および各仕様は改良の為、予告なく変更する場合がございます。
