簡易アナライザ機能搭載5型タッチコントロールパネル付属
アップ/ダウン/クロス対応マルチコンバーター
X_TS

  • 簡易アナライザ機能搭載
    (ベクトルスコープ、ウェーブフォーム、SDIアイパターン、SDIケーブル長測定、オーディオレベル)
  • 簡易アナライザ表示専用ミラーリングHDMI出力端子
  • アップ/ダウン/クロスコンバート機能搭載
  • 様々なデジタル・アナログ信号の入出力に対応
    デジタル:SDI(3G/HD/SD)、HDMI、AES/EBUオーディオ
    アナログ:コンポーネント、VGA、ビデオ、アナログ音声
  • オーディオエンベデッド/ディエンベデッド機能
  • テストパターンジェネレーター機能
  • タッチパネル搭載5型ワイド液晶操作パネル
  • SDI/HDMI入力信号情報モニタリング
  • 専用キャリングケース付属
  • バッテリー駆動に対応

ダイレクトショップ

型番: X_TS
本体価格: OPEN
JANCODE: 4582169233315

 ダイレクトショップ

Introduction

X_TSは、SMPTE規格に準拠したマルチフォーマットSD/HD/3G-SDIとHDMIのデジタル映像信号と、コンポーネント、VGA、コンポジットビデオのアナログ映像信号の 各入出力端子を搭載。入力信号を本体5型ワイドタッチパネル、ジョグダイヤル、出力画面上に表示されるOSDメニュー、USBケーブル接続でのPC操作にて切り替えが可能で、 複数の出力端子から同時出力が可能なマルチコンバーターです。入力信号はアップ/ダウン/クロスコンバート機能にてフォーマット変換して出力出来るので、設置された 表示機器の対応フォーマットに合わせることが可能です。音声はアナログステレオオーディオと、AES/EBUデジタルオーディオの各入出力端子を搭載しており、SDI・HDMIへの オーディオエンベデッド機能と、ディエンベデッド機能が利用できます。

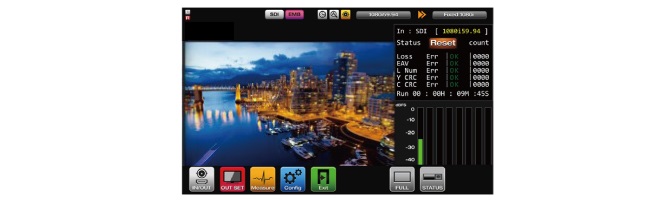

操作用5型ワイドタッチパネル液晶には、入力映像プレビューや入力信号情報を表示。HDCP付きHDMI信号入力時は5型液晶に「HDCP」マークを表示します。*1) タッチパネル操作または本体上部のジョグダイヤルでの直感的な操作で、各種設定や出力フォーマットの選択が行えます。

また、X_TSはSDIアイパターン/ SDIケーブル長/ ウェーブフォーム/ ベクトルスコープ/ オーディオレベルを5型液晶下部エリアに透過表示する 簡易アナライザ機能を搭載。*2) SDIアイパターンは入力SDI信号の品質を波形とUI値で表示し、信号のゆらぎ(ジッタ)の状態を確認できます。 入力SDIケーブル長測定は、入力信号を基にSDIケーブル長と信号品質を簡易表示。*3)アイパターンとSDIケーブル長の測定が可能となる事で、 映像送出・伝送シーンにおいて多数利用されているSDI信号の品質確認が現場にて容易に行えます。なお、簡易アナライザ表示専用HDMI出力端子を搭載しており、 外部のモニターへ拡大表示が可能です。

このほか、テストパターンジェネレーター機能を搭載し、ムーブ信号有無を含むSMPTEカラーバー/ パソロジカル/ グレー/ ブラックの計8種の テストパターン出力が可能。ソースが無い環境や、ソースからの出力信号が不確定な場合でも、X_TSに接続されたシンク機器へ信号出力が出来る為、 現場での映像チェックにすばやく対応します。

軽量且つ頑丈な専用キャリングケースとソニー製Lシリーズ用バッテリープレート、スタンド、HDMI・同軸ケーブルがセットになっており、持ち運びの際に便利です。標準付属のソニー製Lシリーズ専用バッテリープレートを利用すればバッテリー駆動が可能で、バッテリープレートをX_TS背面へ装着して外出先でも手軽にご利用頂けます。 また、オプションにてキヤノン製「LP-E6」互換バッテリー専用バッテリープレート [型番:NBP-CL]も用意しています。

X_TSは、携帯出来る簡易アナライザ機能が付いたマルチコンバーターとして、テレビ局、CATV、イベント・ホール施工、医療・行政機関など、 様々な映像製作・送出現場での作業をサポートします。

特長

簡易アナライザ機能搭載(ウェーブフォーム、ベクトルスコープ、SDIアイパターン、SDIケーブル長、オーディオレベル)

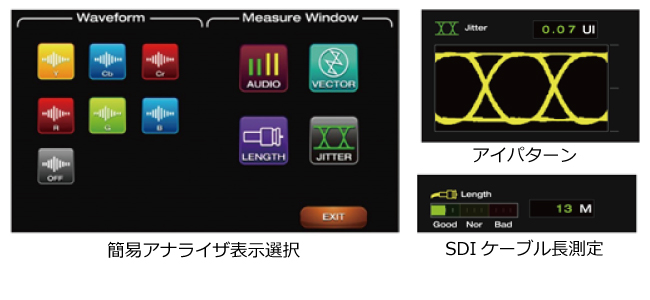

入力信号の分析・確認ができる簡易アナライザ機能を搭載。5型ワイド液晶の中央下部エリアに、Y/Cb/Cr、R/G/Bの要素毎に 表示が可能なウェーブフォームを、右下部エリアに信号の色構成を表示するベクトルスコープ/SDIアイパターン/SDIケーブル長/ オーディオレベル(最大8ch)を入力映像と同時に透過表示可能です。*2)

SDIアイパターン表示と入力SDIケーブル長測定はSDI入力時に利用可能。アイパターンは入力SDI信号の品質を波形とUI値で表示し、 信号のゆらぎ(ジッタ)の状態を確認できます。入力SDIケーブル長測定は、入力信号を基にSDIケーブル長と信号品質を簡易表示。*3) アイパターンとSDIケーブル長を測定することで、入力SDI信号の品質確認が現場で容易に行えます。

簡易アナライザ機能搭載

簡易アナライザ表示専用ミラーリングHDMI出力端子

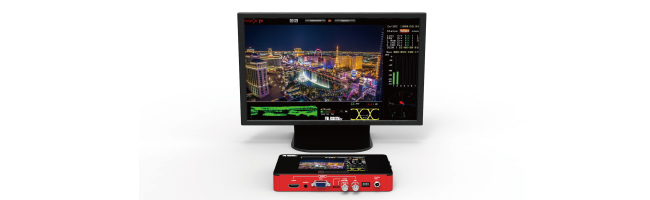

X_TSの5型ワイド液晶に表示される入力信号・アナライズ情報を出力可能なミラーリング表示専用HDMI出力端子を搭載。 5型液晶では見づらいアナライズ情報を外部モニターへ拡大表示可能です。*4)

  • HDCP信号入力時、ミラーリング出力非対応です。
  • ミラーリング出力時、X_TSの5型液晶のアナライズ表示はオーディオレベルのみとなります。
簡易アナライザ表示専用ミラーリングHDMI出力端子

アップ/ダウン/クロスコンバート機能

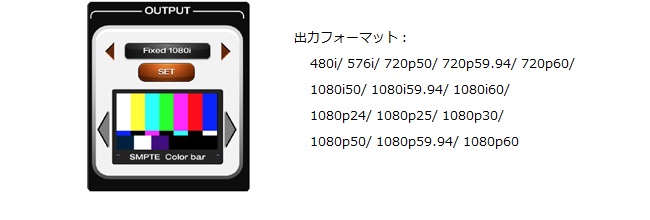

入力信号フォーマットを変換して出力するアップ/ダウン/クロスコンバート機能を搭載。 X_TSからの出力を設置済みシンク機器の対応フォーマットに合わせて出力することが可能です。 また、出力表示アスペクト比も「バイパス」「16:9」「4:3」から選択可能。X_TSのタッチパネル操作またはジョグダイヤル操作にて設定できます。

アップ/ダウン/クロスコンバート機能

様々なデジタル・アナログ信号の入出力に対応

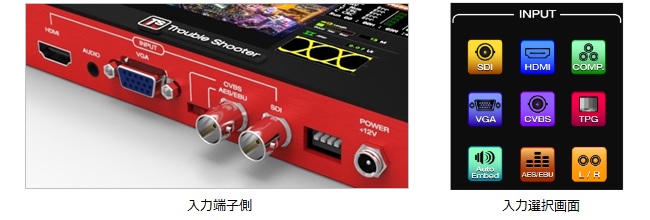

SDI・HDMI・AES/EBUオーディオのデジタル信号と、コンポーネント・VGA・ビデオ・アナログステレオオーディオのアナログ信号の各入出力に対応。 入力信号はタッチパネルまたはジョグダイヤル操作にて選択可能です。任意で選択した入力信号を各出力端子から同時出力します。*5)

  • HDCP付きHDMI信号の出力と信号変換には対応しておりません。
様々なデジタル・アナログ信号の入出力に対応

オーディオエンベデッド/ディエンベッド機能

アナログステレオオーディオまたはAES/EBUオーディオを各映像信号に重畳して出力するオーディオエンベデッド機能を搭載。 また、SDI・HDMIの音声信号を、アナログステレオオーディオまたはAES/EBUオーディオ出力端子からも同時出力するディエンベデッドも可能です。

テストパターンジェネレーター機能

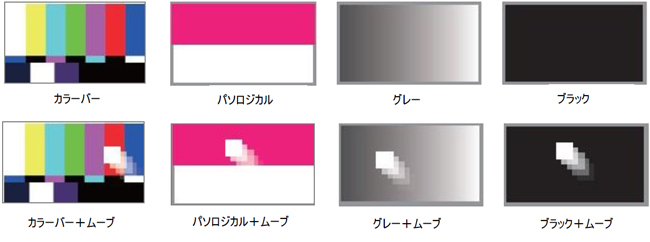

ムーブ信号を含む、SMPTEカラーバー/パソロジカル/グレー/ブラックの8種のテストパターン出力機能を搭載。 X_TSから出力されたテストパターンを用いて、ソースが無い環境やソースからの出力信号が不確定な場合でも、X_TSに接続されたシンク機器へ信号出力が出来る為、 現場での映像チェックにすばやく対応します。

テストパターンジェネレーター機能

タッチパネル搭載5型ワイド液晶操作パネル

抵抗膜方式タッチパネルを採用した5型ワイド液晶を搭載。タッチパネルまたは本体上部のジョグダイヤル操作にて簡単かつ直感的な操作で、 入力信号情報を5型ワイド液晶に表示し、各種設定の変更が行えます。HDCP付きHDMI信号入力時は5型液晶に「HDCP」マークを表示します。*1)
※5型液晶のカラーモードは[YUV422]固定です。カラーモード設定にて[RGB444]を選択(VGA)した際は5型液晶に表示される入力映像の色が乱れます。

タッチパネル搭載5型ワイド液晶操作パネル

SDI/HDMI入力情報モニタリング

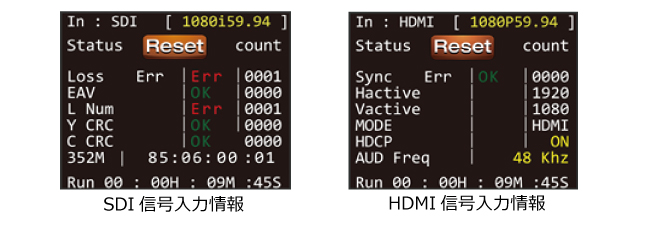

X_TSへ入力されたSDI/HDMI信号情報を5型ワイド液晶へモニタリング表示します。入力信号のエラー情報や、HDMI信号のHDCP有無等の簡易的な信号情報の確認が行えます。

SDI/HDMI入力情報モニタリング

専用キャリングケース付属

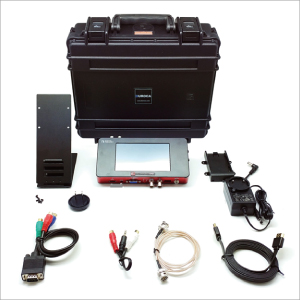

軽量且つ頑丈なX_TS専用のキャリングケースです。 SONY Lシリーズ用バッテリープレート【NBP-SL】、スタンド、HDMIケーブル、SDIケーブルが同梱されているので持ち出しに便利です。

  • ケース寸法: (W)305 x (D)265 x (H)120 mm
  • ケース重量: 約2kg(X_TS、付属品含む)
専用キャリングケース付属

バッテリー駆動に対応

ソニー製Lシリーズ専用バッテリープレートを標準付属。バッテリーと共にX_TSの背面に装着することで、X_TSのバッテリー駆動が可能。 ACアダプタでの電源供給が出来ない外出先等でもご利用頂けます。また、オプションにて、キヤノン製「LP-E6」互換バッテリー専用バッテリープレートもご用意しております。

  • 持続時間目安:約90分 (NP-F970バッテリー 新品フル充電時)
  • *バッテリーは付属しておりません。
専用キャリングケース付属

利用イメージ

利用イメージ

入出力対応フォーマット

■Fixedモード設定時 入出力フォーマット(各信号毎)

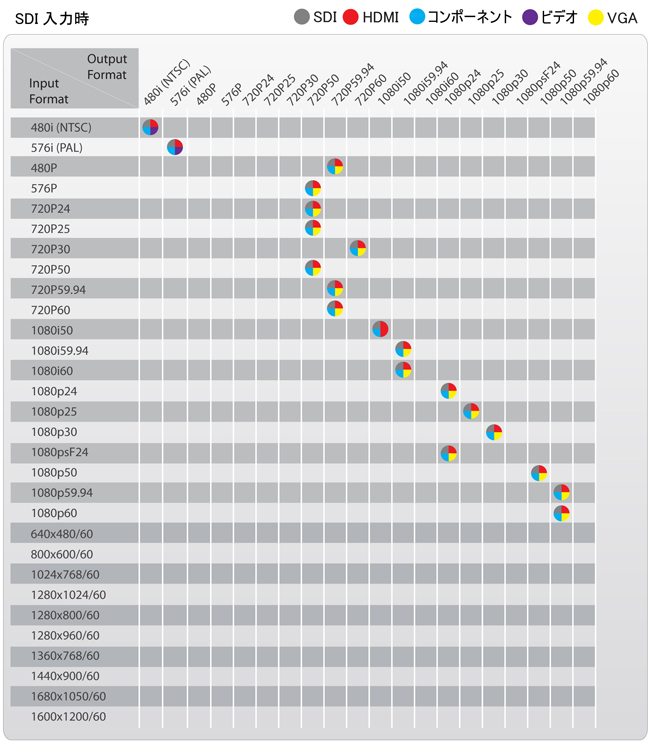

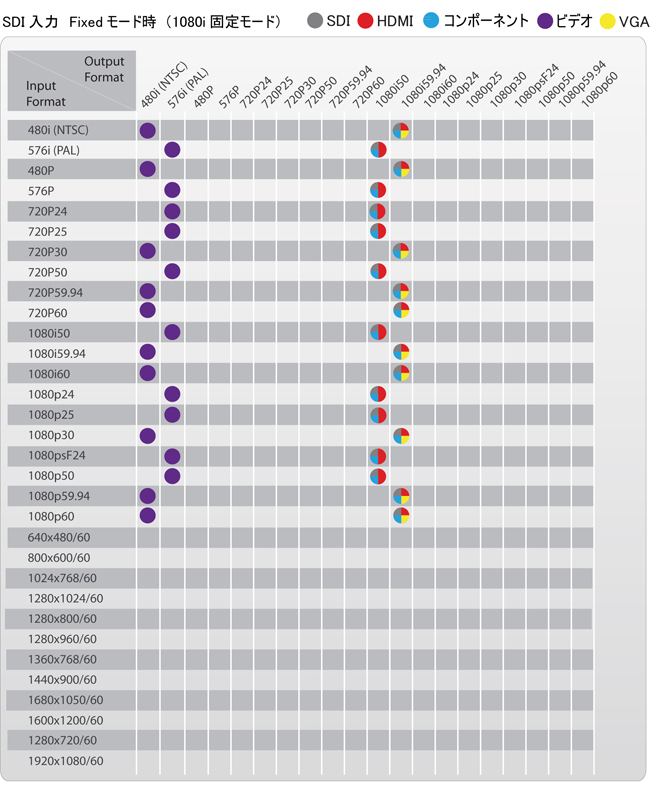

SDI入力対応フォーマット

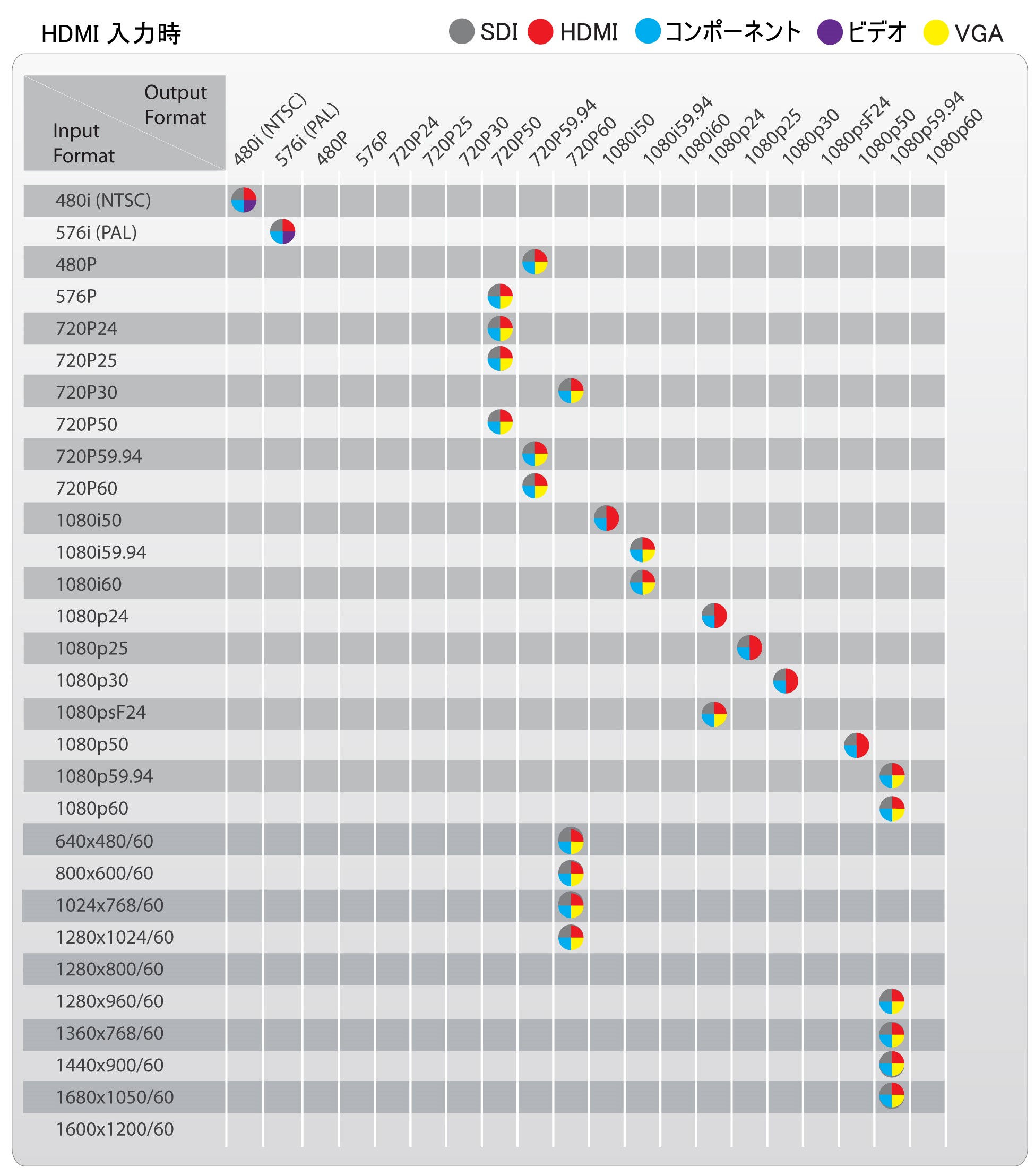

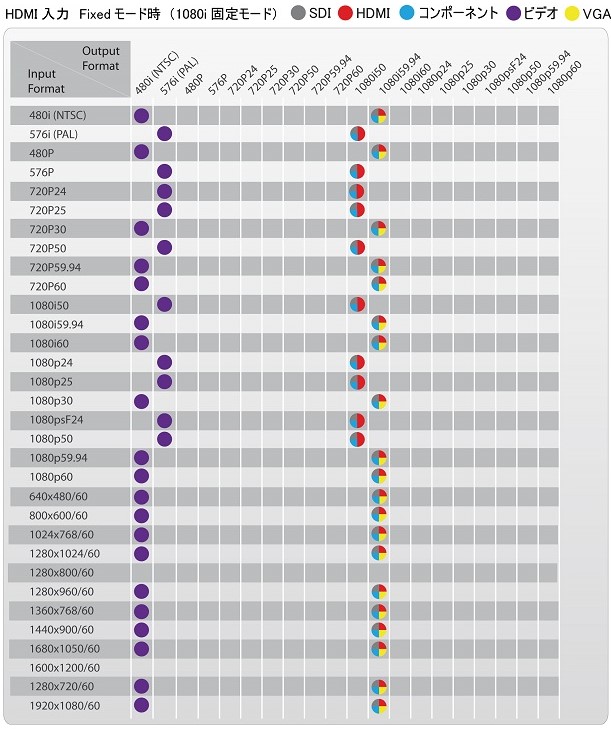

HDMI入力対応フォーマット

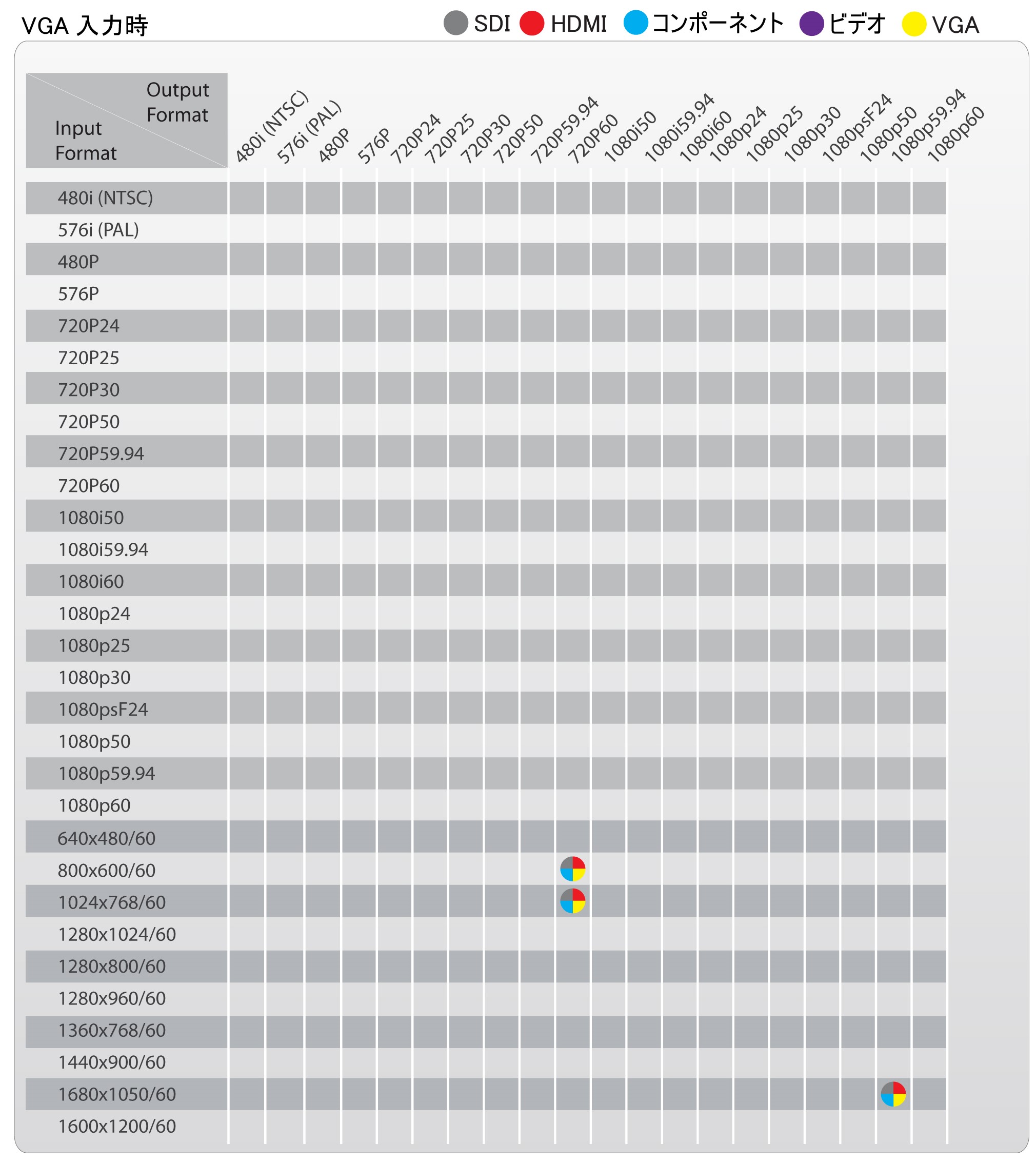

VGA入力対応フォーマット

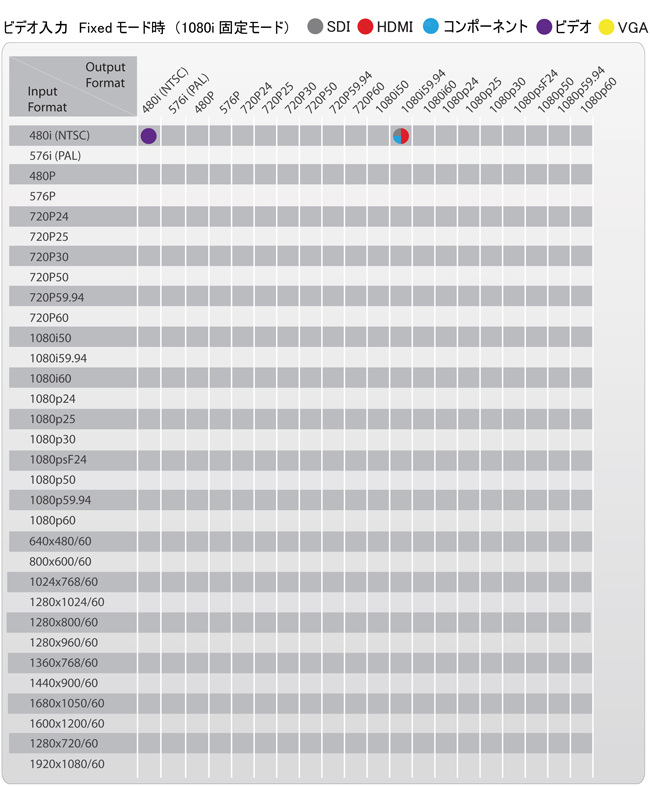

ビデオ入力対応フォーマット
■バイパスモード設定時入出力フォーマット(各信号毎)
バイパスモードSDI入力対応フォーマット
バイパスモードHDMI入力対応フォーマット

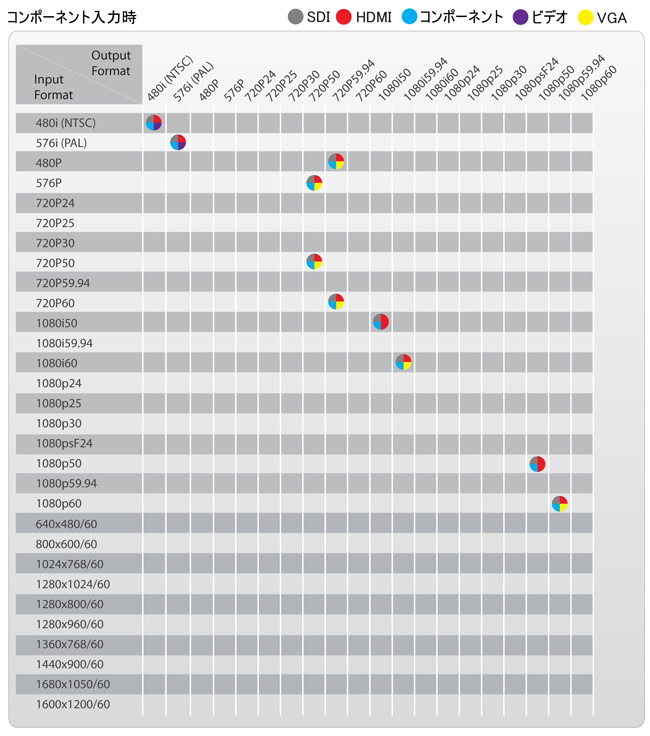

バイパスモードコンポーネント入力対応フォーマット
バイパスモードVGA入力対応フォーマット
バイパスモードビデオ入力対応フォーマット

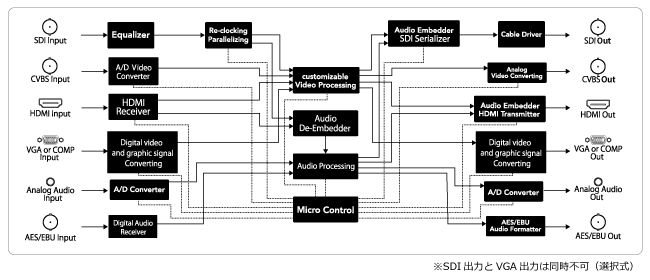

ブロックダイアグラム

ブロックダイアグラム

対応SDI規格

SMPTE 125M NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M 720p(60/59.94/50)
SMPTE 274M、SMPTE 292M 1080i(60/59.94/50) 1080p(30/29.97/25/24/23.98)
SMPTE 424M 1080p(60/59.94)3G
SMPTE 425M
(レベルAのみ)

オプション

互換バッテリーパックプレート

キヤノン製「LP-E6」 互換バッテリーパック対応

型番: NBP-CL
希望小売価格: 6,820円(税込)
JANCODE: 4582169232707

 ダイレクトショップ
キヤノン製「LP-E6」 互換バッテリーパック対応

互換バッテリーパックプレート

ソニー製Lシリーズ互換バッテリーパック対応

型番: NBP-SL
希望小売価格: 6,820円(税込)
JANCODE: 4582169232714

 ダイレクトショップ
キヤノン製「LP-E6」 互換バッテリーパック対応

外観

外観

製品仕様

製品型番 X_TS
入力信号 SDI/ HDMI*5)/ コンポーネント/ VGA/ ビデオ/ AES/EBUデジタルオーディオ/ アナログステレオオーディオ
入力端子 SDI:BNC
HDMI:タイプA
コンポーネント:ミニD-Sub15ピン
VGA:ミニD-Sub15ピン
ビデオ:BNC
AES/EBUデジタルオーディオ:BNC
アナログステレオオーディオ:3.5㎜ミニピン
※コンポーネントとVGAは端子兼用。タッチパネルにて切替。
※コンポーネントは付属品ケーブルを利用。
※ビデオとAES/EBUデジタルオーディオは端子兼用
出力信号 SDI/ HDMI(HDCP非対応)/ コンポーネント/ VGA/ ビデオ/ AES/EBUデジタルオーディオ/ アナログステレオオーディオ
※SDIとVGAは同時出力不可
出力端子 SDI:BNC
HDMI: タイプA
HDMI:タイプA ※簡易アナライザ表示専用(MIRROR)
コンポーネント: ミニD-sub15ピン
VGA: ミニD-sub15ピン
ビデオ: BNC
AES・EBUオーディオ: BNC
アナログステレオオーディオ: 3.5mmミニピン
※コンポーネントとVGAは端子兼用
※HDCP付信号は変換・出力不可
※コンポーネントとVGAは端子兼用。タッチパネルにて切替。
※コンポーネント付属品ケーブルを利用
※ビデオとAES/EBUデジタルオーディオは端子兼用
液晶パネル サイズ 5型ワイド
解像度 800x480
輝度 450cd/m2
タッチパネル 4線式抵抗膜方式
ジョグダイヤル 1個
スライドスイッチ 2個
入力端子側: AES/EBUオーディオ/ ビデオ入力切替え
出力端子側: AES/EBUオーディオ/ ビデオ出力切替え
ディップスイッチ 4個(不使用。常時OFF設定)
その他インターフェース ミニUSB(不使用)
電源 ACアダプタ
入力電圧 DC12V/1.5A
消費電力 最大10W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)

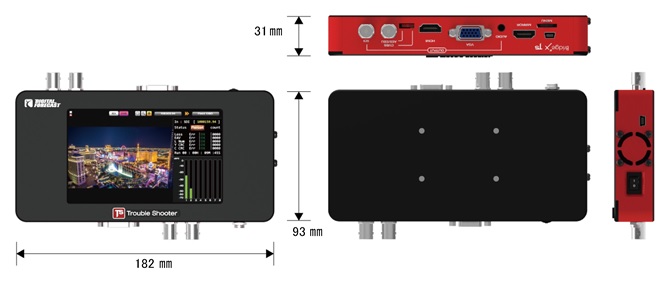

本体サイズ 182 mm x 93 mm x 31 mm (突起物含まず)
本体重量 605g
付属品 専用キャリングケース/ ACアダプター(12V/1.5A)/ HDMIケーブル/ 同軸ケーブル/ ミニD-Sub15~コンポーネント変換アダプター/ 赤白RCA~3.5㎜ミニピン変換アダプター/ スタンド(X_TS取付け用ネジ含む)/ソニー製Lシリーズ互換バッテリー用プレート(X_TS取り付け用ネジ含む)/ 取扱説明書
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
※液晶画面の画像は全てハメコミ合成です。
※液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は99.99%以上です。
*1) HDCP付きHDMI信号入力時、信号変換及び出力には対応しておりません。
*2) 左下部エリアは、「ウェーブフォーム」、右下部エリアは、「ベクトルスコープ/オーディオレベル/SDIアイパターン/SDIケーブル長」から表示内容を選択
*3) Belden 1694A ケーブルを基に入力信号の減衰状態から算出する為、表示値と実際のケーブル長は異なります。
*4) ミラーリング出力解像度は720p59.94固定です。
*5) SDI出力とVGA出力は同時出力できません。(選択式)
*6) HDMI音声はLinear PCMのみ対応。
