ループチェック対応簡易アナライザ機能搭載5型タッチコントロールパネル付属 SDI/HDMIアップ/ダウン/クロスコンバーターX_TS_mini

  • 簡易アナライザ機能搭載(ベクトルスコープ、ウェーブフォーム、SDIアイパターン、SDIケーブル長測定、オーディオレベル)
  • SDIアイパターンをリアルタイムに生成
  • クロスコンバージョン出力対応 SDI→HDMI /HDMI→SDI
  • 3G-SDI Level A/B入力対応
  • アップ/ダウン/クロスコンバート機能搭載
  • タッチパネル搭載5型ワイド液晶操作パネル
  • SDI HDMI入力信号情報モニタリング
  • テストパターンジェネレーター機能
  • ループチェック機能
  • 本体内部に冷却用ファンを搭載
  • バッテリー駆動に対応 オプション
  • X_TS_mini専用19インチラックマウントユニットXSD オプション

ダイレクトショップ

型番: X_TS_mini
本体価格: OPEN
JANCODE: 4582169234657

 ダイレクトショップ

Introduction

X_TS_miniは、マルチフォーマットSD/HD/3G-SDIとHDMIの入出力端子を搭載し、入力信号を相互にアップ/ダウン/クロスコンバートするフォーマット変換機能を搭載したクロスコンバーターです。SDI(BNC)とHDMI出力端子から、接続した映像表示機器の対応フォーマットに合わせて同時に信号出力することが可能となります。また、3G-SDIにおいてはLevel A/Bの入力にいずれも対応しています。 操作用5型ワイドタッチパネル液晶には、入力映像プレビューや入力信号情報の表示が可能で、タッチパネル操作または本体上部のジョグダイヤルでの直感的な操作で、各種設定や出力フォーマットの選択が行えます。HDCP付きHDMI信号入力時は5型液晶に「HDCP」マークを表示します。*1)

また、X_TS_miniは入力SDIケーブル長測定機能と強化されたSDI入力時のアイパターン表示機能を搭載。X_NEO1_PLUSでは疑似アニメーションだったSDIアイパターンは、実際に入力されたSDI信号の値を基に品質を波形とUI値で表示し、信号のゆらぎ(ジッタ)の状態を確認できる方式にグレードアップ。入力SDIケーブル長測定は、入力信号を基にSDIケーブル長と信号品質を簡易表示。*2)

SDIアイパターンとSDIケーブル長の測定が可能となる事で、映像送出・伝送シーンにおいて多数利用されているSDI信号の品質確認が現場にて容易に行えます。 このほか、テストパターンジェネレーター機能を搭載し、SMPTEカラーバー/パソロジカル/グレー/ブラックのテストパターン出力が可能。ソースが無い環境や、ソースからの出力信号が不確定な場合でも、X_TS_miniに接続されたシンク機器へ信号出力が出来ます。 さらに、これまでにはないループチェック機能を搭載。テストパターンの出力と入力信号の測定を同時に行うことができるため、設置環境の試験と測定をX_TS_mini1台で実施できるため、現場での映像チェックにすばやく対応します。

X_TS_miniと同時発売のXSDは、2Uサイズの19インチラックへの取り付けに最適なX_TS_mini専用マウントユニットです。X_TS_miniを最大3台まで取り付けが可能で、既設の19インチラックへの設置が簡単に行えます。 本体の下部には1/4インチネジ穴を搭載しており、カメラ等への取付けにも対応。撮影時の映像確認用としてもご利用可能です。 また、同時発売のX_TS_mini専用バッテリープレート(キヤノン製「LP-E6」用[型番:NBP-CL-M】 ]、ソニー製Lシリーズ用[型番:NBP-SL-M])を利用することでバッテリー駆動に対応。バッテリープレートは、X_TS_miniの背面に装着可能で、ACアダプタでの電源供給が出来ない外出先等でもご利用頂けます。

小型で軽量な本体に冷却用のファンを新たに搭載。長時間の連続稼働でも高温になることなく快適にご使用いただけます。 X_TS_miniは、携帯出来る簡易アナライザ機能付属コンバーターとして、テレビ局、CATV、イベント・ホール施工、医療・行政機関など、あらゆる映像製作・送出現場での作業をサポートします。

特長

簡易アナライザ機能搭載(ウェーブフォーム、ベクトルスコープ、SDIアイパターン、SDIケーブル長、オーディオレベル)

入力信号の分析・確認ができる簡易アナライザ機能を搭載。5型ワイド液晶の左下部エリアにY/Cb/Cr、R/G/Bの要素毎に表示が可能なウェーブフォームを、右下部エリアに信号の色構成を表示するベクトルスコープ/アイパターン/SDIケーブル長/オーディオレベル(最大8ch)を入力映像と同時に透過表示可能です。*3)

入力SDIケーブル長測定機能と強化されたSDI入力時のアイパターン表示機能を搭載。*4) X_NEO1_PLUSでは疑似アニメーションだったSDIアイパターンは、実際に入力されたSDI信号の値を基に品質を波形とUI値で表示し、信号のゆらぎ(ジッタ)の状態を確認できる方式にグレードアップ。*2)SDIアイパターンとSDIケーブル長の測定が可能となる事で、映像送出・伝送シーンにおいて多数利用されているSDI信号の品質確認が現場にて容易に行えます。

簡易アナライザ機能搭載

クロスコンバージョン入出力対応(SDI→HDMI/HDMI→SDI)

SDIとHDMIの各入出力端子を搭載。SDI-HDMI間を相互にコンバートが可能です。任意で選択したSDIまたはHDMI入力信号をSDI・HDMI出力端子から同時出力します。3G-SDIの1080p50入力においてはLevel A/Bにいずれも対応しています。*5)
※ HDCP付きHDMI信号の出力およびSDI信号変換には対応しておりません。

クロスコンバージョン入出力対応

アップ/ダウン/クロスコンバート機能

X_TS_miniに入力されたSDI/HDMI信号をフォーマット変換して出力する、アップ/ダウン/クロスコンバート機能を搭載。X_TS_miniからの出力信号を、接続した表示機器の対応フォーマットに合わせて出力することが可能です。本体上部のジョグダイヤル、またはタッチパネル操作にて出力設定画面を表示できます。

出力フォーマット:
480i/ 576i/ 720p50/ 720p59.94/ 720p60/ 1080i50/ 1080i59.94/ 1080i60/ 1080p24/ 1080p25/ 1080p30/1080p50/ 1080p59.94/ 1080p60

タッチパネル搭載5型ワイド液晶操作パネル

抵抗膜方式タッチパネルを採用した5型ワイド液晶を搭載。タッチパネル操作または、本体上部のジョグダイヤル操作にて、簡単かつ直感的な操作で、各種設定の変更や入力信号情報を5型ワイド液晶に表示します。また、下側面に1/4インチネジ穴を搭載しており、カメラ等との取付けにも対応。撮影時の映像確認用としてもご利用頂けます。

タッチパネル搭載5型ワイド液晶操作パネル

SDI/HDMI入力情報モニタリング

X_TS_miniへ入力されたSDI/HDMI信号情報を5型ワイド液晶へモニタリング表示します。入力信号のエラー情報や、HDMI信号のHDCP有無等の簡易的な信号情報の確認が行えます。

SDI/HDMI入力情報モニタリング

テストパターンジェネレーター機能

ムーブ信号を含む、SMPTEカラーバー/パソロジカル/グレー/ブラックの8種のテストパターン出力機能を搭載。X_TS_miniから出力されたテストパターンを用いて、ソースが無い環境やソースからの出力信号が不確定な場合でも、X_TS_miniに接続されたシンク機器へ信号出力が出来る為、現場での映像チェックにすばやく対応します。

テストパターンジェネレーター機能

ループチェック機能を搭載

これまでにはないループチェック機能を搭載。テストパターンの出力と入力信号の測定を同時に行うことができるため、設置環境の試験と測定をX_TS_mini1台で実施できます。

ループチェック機能を搭載

バッテリー駆動に対応 (オプション)

キヤノン製「LP-E6」とソニー製Lシリーズの互換バッテリーの取付けに対応した専用バッテリープレート2種類をオプションにてご用意。X_TS_miniの背面に装着することで、X_TS_miniのバッテリー駆動が可能。ACアダプタでの電源供給が出来ない、外出先等でもご利用頂けます。

バッテリー駆動に対応

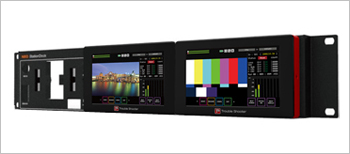

X_TS_mini専用19インチラックマウントユニット XSD (オプション)

専用ユニットXSDを利用することで、X_TS_mini3台を2Uサイズで19インチラックに取り付け可能です。

X_TS_mini専用19インチラックマウントユニット XSD

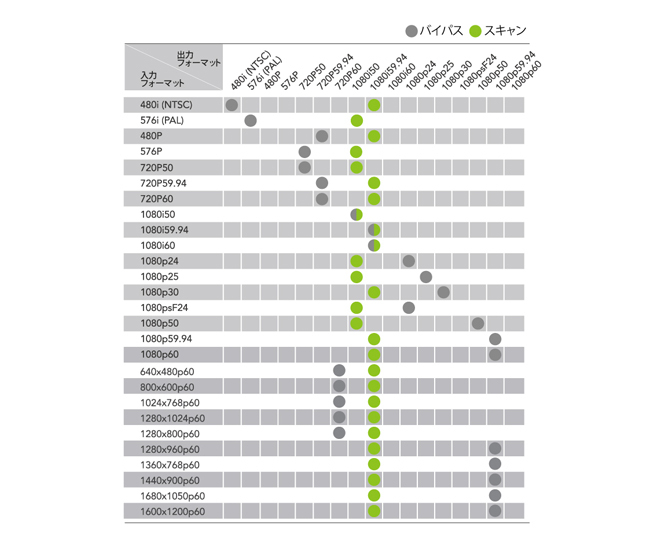

入出力対応フォーマット

入出力対応フォーマット

対応SDI規格

SMPTE 125M NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M 720p(60/59.94/50)
SMPTE 274M、SMPTE 292M 1080i(60/59.94/50) 1080p(30/29.97/25/24/23.98)
SMPTE 424M 1080p(60/59.94)3G
1080p(50)3G(レベルA/B)*5)

外観

外観

製品仕様

製品型番 X_TS_mini
入力信号 SDI(BNC)/ HDMI
出力信号 SDI(BNC)/ HDMI/ アナログステレオオーディオ(3.5mmミニピン)
液晶パネル サイズ 5型ワイド
解像度 800x480
輝度 450cd/m2
タッチパネル 4線式抵抗膜方式
ジョグダイヤル 1個
その他インターフェース ミニUSB(不使用)
電源 ACアダプター
入力電圧 DC12V/1.5A
消費電力 最大10W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 138.5 mm x 87.9 mm x 22 mm (突起物含まず)
本体重量 325g
付属品 ACアダプター(12V/1.5A)
適合認証 FCC/CE/PSE(ACアダプター)/ RoHS
保証 1年間

※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
※液晶の画像はハメ込み合成です。
*1) HDCP付きHDMI信号の出力およびSDI信号変換には対応しておりません。
*2) 入力SDI信号の品質を基に算出を行うため、実際のケーブル長とは異なります。
*3) 左下部エリアは、「ウェーブフォーム」、右下部エリアは、「ベクトルスコープ/オーディオレベル/SDIアイパターン/SDIケーブル長」から表示内容を選択
*4) SDIアイパターンはHD-SDI/3G-SDI入力時のみ対応。
*5) 1080p50の出力はLevel Aのみ。

オプション

互換バッテリーパックプレート

キヤノン製「LP-E6」 互換バッテリーパック対応

型番: NBP-CL-M
希望小売価格: 6,820円(税込)
JANCODE: 4582169234671

 ダイレクトショップ
キヤノン製「LP-E6」 互換バッテリーパック対応

互換バッテリーパックプレート

ソニー製Lシリーズ互換バッテリーパック対応

型番: NBP-SL-M
希望小売価格: 6,820円(税込)
JANCODE: 4582169234688

 ダイレクトショップ
キヤノン製「LP-E6」 互換バッテリーパック対応

19インチラックマウントユニット

X_TS_mini3台を2Uサイズで19インチラックに取り付け可能

型番: XSD
本体価格: オープン
JANCODE: 4582169234664

 ダイレクトショップ
19インチラックマウントユニット
