マルチレート対応1入力6出力SDI分配器1000SD

  • 1入力6出力SDI分配
  • イコライザ・リクロック機能内蔵
  • 広範囲の入力電圧に対応(DC7~24V)

ダイレクトショップ

型番: 1000SD
本体価格: OPEN
JANCODE: 4582169231663

 ダイレクトショップ

Introduction

 1000SD】は、マルチレート対応の1入力6出力SDI分配器です。SDIフォーマットはSMPTE準拠のSD/HD/3G-SDIのマルチレートに対応し、複数のデバイスへ同一SDI信号を同時出力することができます。

 また、イコライザ・リクロック機能を内蔵。伝送中に起きる信号の減衰を復元しジッタを取り除くことで、3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能です。 *1)

入力電圧はDC7~24Vの広範囲に対応。付属のACアダプタ以外にも、さまざまな機器からの電源供給が可能です。

特長

1入力6出力SDI分配

1つのSDI入力信号を6つのSDI出力端子へ出力します。SDIフォーマットは、SMPTE規格に準拠したSD/HD/3G-SDIのマルチレートに対応。また、DVB-ASI信号にも対応しています。

1入力6出力SDI分配

イコライザ・リクロック機能内蔵

イコライザ・リクロック機能を内蔵。伝送中に減衰した信号を復元し、ジッタ(信号のズレ)を取り除いて出力します。3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能です。

イコライザ・リクロック機能内蔵

広範囲の入力電圧に対応(DC7~24V)

電源入力電圧はDC7~24Vと広範囲に対応。付属のACアダプタ以外にもさまざまな機器からの電源供給が可能です。

ブロックダイアグラム

ブロックダイアグラム

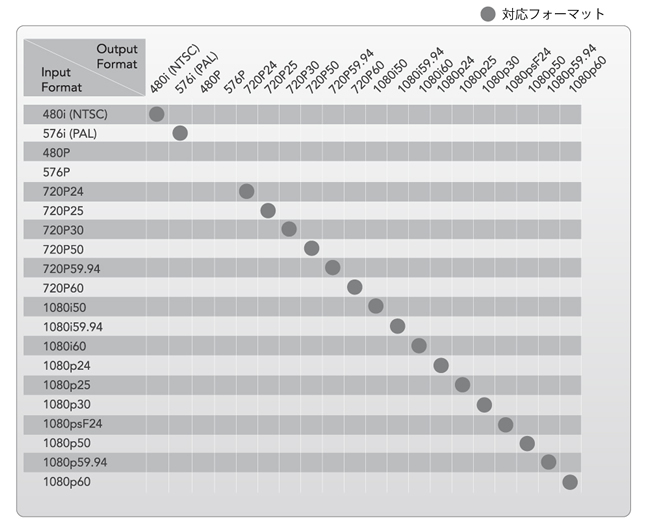

入出力対応フォーマット

入出力対応フォーマット

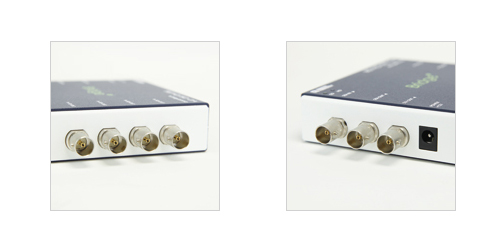

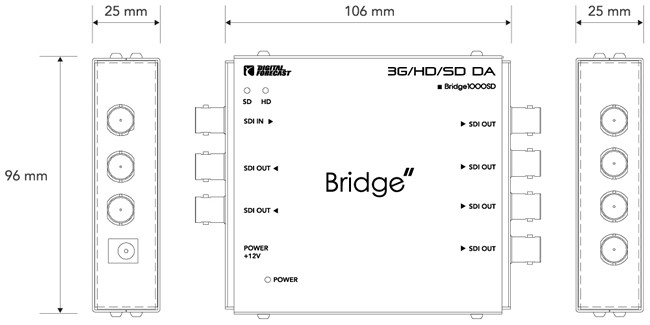

外観

外観

製品仕様

製品型番 1000SD
入力 SDI/ DVB-ASI(BNC)x 1
出力 SDI/ DVB-ASI(BNC)x 6
対応SDI規格 SMPTE 125M: NTSC(480i 59.94),PAL(576i 50)
SMPTE 296M:720p 50/59.94/60
SMPTE 274M, SMPTE292M:1080i 50/59.94/60
1080p 23.98/24/25/29.97/30
SMPTE 424M:1080p 59.94/60 (3G)
SMPTE425M(レベルAのみ)
電源 ACアダプター
入力電圧 DC 7~24V
消費電力 最大4W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 106 x 96 x 25mm(突起物含まず)
本体重量 195g
付属品 ACアダプター(12V/1.5A)
適合認証 PSE(ACアダプター)/ FCC/ CE/ RoHS
保証 1年間

*1) CANARE 7CFBケーブルにて。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
※記載は、2013年10月現在での内容です。
