超小型軽量マルチレート対応1入力3出力SDI分配器M_DA

  • 1入力3出力SDI分配
  • イコライザ・リクロック機能内蔵
  • 広範囲の入力電圧に対応(DC5~24V)
  • 超小型軽量モデル(68x59.2x20mm、約95g)

ダイレクトショップ

型番: M_DA
本体価格: OPEN
JANCODE: 4582169231656

Introduction

 【M_DA】は、サイズ68mm x 59.2mm x 20mm、重量95gの超小型軽量設計の1入力3出力SDI分配器です。SDIフォーマットはSD/HD/3G-SDIのマルチレートに対応し、複数のデバイスへ同一信号を同時出力することができます。

 また、イコライザ・リクロック機能を内蔵。伝送中に起きる信号の減衰を復元しジッタを取り除くことで、3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能です。 *1)

また、入力電圧はDC5~24Vの広範囲に対応し、付属のACアダプタやさまざまな機器からの電源供給が可能。超小型軽量設計な為、携帯性に優れ、撮影・現場への持ち出し用としても活用頂けます。

特長

1入力3出力SDI分配

1つのSDI入力信号から、3つの出力端子へ同じ信号を出力します。SDIフォーマットは、SMPTE規格に準拠したSD/HD/3G-SDIのマルチレートに対応します。また、DVB-ASI信号にも対応しています。

SDI 4入力から1入力を選択、4出力分配

イコライザ・リクロック機能内蔵

イコライザ・リクロック機能を内蔵。伝送中に減衰した信号を復元し、ジッタ(信号のズレ)を取り除いて出力します。3G-SDIで最大60m、HD-SDIでは最大100mの長距離伝送が可能です。 *1)

イコライザ・リクロック機能内蔵

広範囲の入力電圧(DC5V~24V)に対応

電源は広範囲の入力電圧(DC5V~24V)に対応。付属のACアダプターのほか、様々な機器から電源の供給が受けられます。

超小型軽量モデル(68x59.2x20mm、約95g)

68x59.2x20mm、重量約95gの超小型軽量サイズで携帯性に優れており、普段の持ち歩き用としても重宝します。

超小型軽量モデル(68x59.2x20mm、約95g)

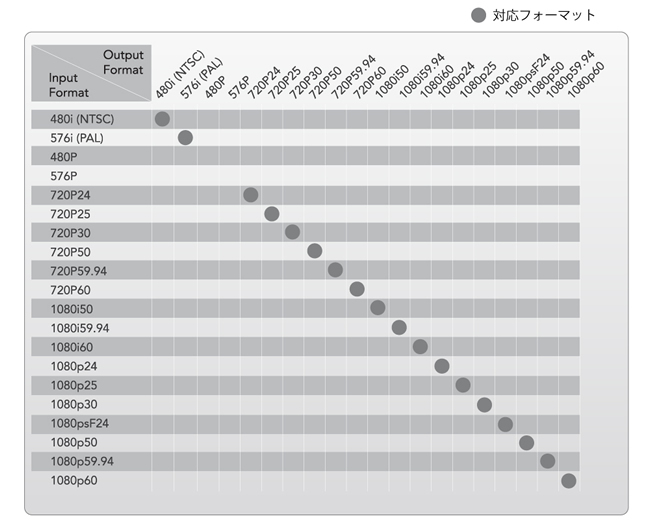

入出力対応フォーマット

入出力対応フォーマット

外観

外観

製品仕様

製品型番 M_DA
入力 SDI/ DVB-ASI(BNC)x 1
出力 SDI/ DVB-ASI(BNC)x 3
対応SDI規格 SMPTE 125M: NTSC(480i 59.94), PAL(576i 50)
SMPTE SMPTE 296M: 720p 50/59.94/60
SMPTE 274M, SMPTE292M:1080i 50/59.94/60
1080p 23.98/24/25/29.97/30
SMPTE 424M:1080p 59.94/60 (3G)
SMPTE425M(レベルAのみ)
電源 ACアダプター
入力電圧 DC 5~24V
消費電力 最大4W
動作温度 0℃ ~ 50℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 68 x 59.2 x 20mm(突起物含まず)
本体重量 約95g
付属品 ACアダプター(DC12V/1.0A)
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

*1) CANARE 7CFBケーブルにて。
※記載された仕様、デザイン、価格等は予告無く変更される場合があります。予めご了承ください。
※当製品は、カタログ、パッケージに記載されていない使用環境・条件を全て保証するものではありません。
※記載されている会社名・商品名などは各社の商標または登録商標です。
※画像は全てはめ込み画像です。
※記載は、2013年8月現在での内容です。
