4K HDMI同軸エクステンダーセットCEX4K-KIT

CEX4K-KIT
CEX4K-KIT_TOP
CEX4K-KIT_BACK
  • CEX4K-KIT
  • CEX4K-KIT_TOP
  • CEX4K-KIT_BACK
  • 同軸ケーブル(75Ω)1本で4K HDMI信号を最大100m延長(最大4K 60Hz 4:4:4まで対応)
  • 最大4K 60Hz 4:4:4 UHDまで対応)
  • HDCP 2.2/1.4準拠
  • 双方向IR伝送対応
  • PCM 2.0chオーディオ対応
  • スマートEDID機能
  • IR受信ケーブルとIR送信ケーブル付属
  • 専用マウントブラケット付属

ダイレクトショップ

型番: CEX4K-KIT
本体価格: OPEN
JANCODE: 4582169236705

 ダイレクトショップ

Introduction

 同軸ケーブル1本で最大4K 60Hz 4:4:4(18Gbps)までのHDMI信号(HDCP 2.2/1.4準拠)とIR信号を最大100mまで伝送するHDMI延長器の送受信器セットです。双方向IR伝送にも対応しているので、TVやプロジェクター等を離れた場所からリモコン操作が可能となります。音声は、HDMI信号に重畳されたPCM 2.0chオーディオ対応となります。

 シンクからの互換性のないEDIDフォーマットを自動的に除去する、スマートEDID機能を搭載。ソース機器側で非対応の解像度を選択してしまう事で起こる表示エラーを未然に防ぎます。

 電源入力はDC 5.0V/3.0Aに対応。付属の2つのACアダプターでTXとRXそれぞれに給電します。また、筐体に取り付け可能な専用マウントブラケットが標準で付属しているので、簡単に壁面等に本機を取り付けることが可能です。

 小型でシンプルな設計のCEX4K-KITは、イベントなどの仮設設備から、病院、教室、オフィスなどの常設設備などに最適で、敷設されている既存の同軸ケーブルなどをそのまま利用することで、容易に4K機器での長尺伝送システムとしてご利用いただけます。

特長

同軸ケーブル(75Ω)1本で4K HDMI信号を最大100m延長

最大解像度4K 60Hz 4:4:4(18Gbps)まで対応し、同軸ケーブル一本でHDMI信号を100m伝送(HDCP 2.2/1.4準拠)できる延長器です。
PCM 2.0chオーディオフォーマットに対応した、画像劣化の少ない長距離伝送が可能なほか、双方向でのリモコンIR信号伝送が可能です。

同軸ケーブル(75Ω)1本で4K HDMI信号を最大100m延長

双方向IR伝送対応

送信器から受信器、受信器から送信器、または相互同時にIR信号の長距離伝送が可能です。
※相互同時にIR信号伝送が必要な場合は、別途オプションIR送信/受信ケーブル「型番:IRE1」と「型番: IRR」をご準備ください。

製品仕様

製品型番 CEX4K-KIT
送受信器 送信器(トランスミッタ) CEX4K-TX 受信器(レシーバ) CEX4K-RX
入力端子 HDMIタイプA x1 BNCコネクタ x1
出力端子 BNCコネクタ x1 HDMIタイプA x1
その他端子 3.5mmステレオミニジャック x1(IR受信ケーブル用)/ 3.5mmモノラルミニジャック x1(IR送信ケーブル用)/ DC入力ジャック x1 3.5mmステレオミニジャックx1(IR受信ケーブル用)/ 3.5mmモノラルミニジャックx1(IR送信ケーブル用)/ DC入力ジャック x1
対応最大解像度 4K 60Hz 4:4:4
対応音声フォーマット PCM 2.0ch
HDCP規格 2.2/1.4
HDR 対応 ※4K HDR及びHDR 10/12bit除く
伝送距離 最大100m(4K 60Hz 4:4:4)
IRパススルー 対応(双方向)
入力電源 DC 5.0V/3.0A
消費電力 最大8W 最大6W
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作/保存湿度 10% ~ 90%(結露なきこと)
外形寸法 72.7 x 24 x 88.8mm(突起物含まず)
本体重量 約136g 約124g
付属品 ACアダプター x2 / IR受信ケーブル x1 / IR送信ケーブル x1/ゴム足 x8 /専用マウントブラケット x4 / ブラケット用ネジM3 x 4mm(8本)、M4 x19mm(4本)/ BNCオス-Fメス変換プラ x2 / 注意事項・保証書 x1
保証期間 ご購入日より3年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1 CANARE DH5C100FW(L-5CFW 100m)にて検証。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 仕様は改良の為、予告なく変更する場合がございます。

関連製品

IR送信ケーブル

型番: IRE1
標準価格: オープン
JANCODE: 4582169235937

 ダイレクトショップ
IRE1

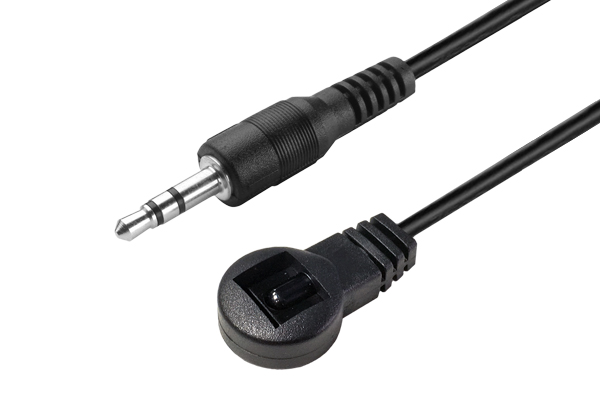

IR受信ケーブル
