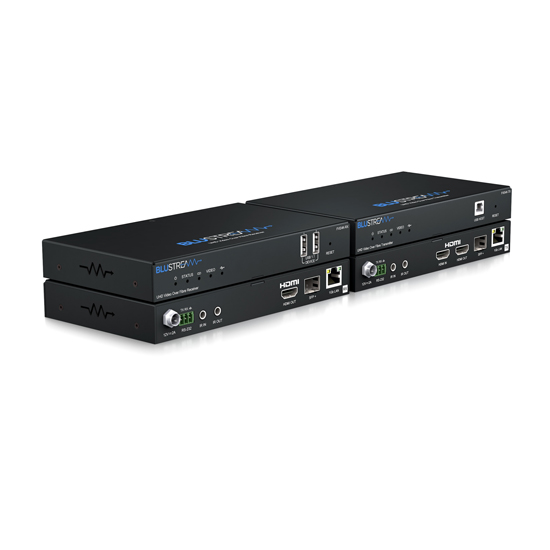

HDMI光ファイバーエクステンダーセットFVE4K-KIT

FVE4K-KIT
FVE4K-KIT_TOP

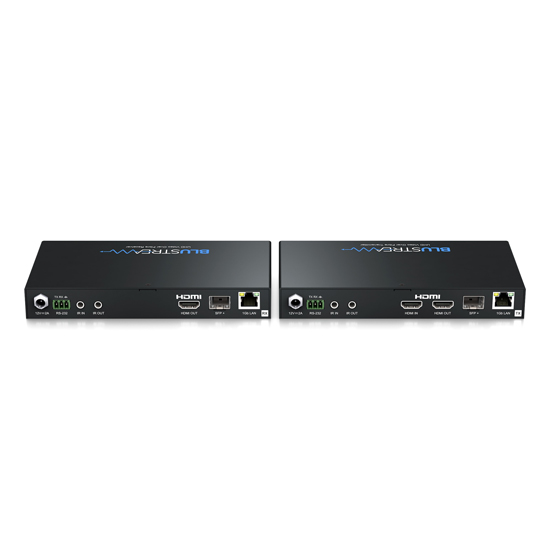

FVE4K-KIT_BACK
FVE4K-KIT
  • FVE4K-KIT
  • FVE4K-KIT_TOP
  • FVE4K-KIT_BACK
  • FVE4K-KIT
  • 最大解像度4Kまで対応(4K UHD@60Hz 4:4:4)
  • HDR、Dolby Vision対応
  • 最大伝送距離10㎞(シングルモード)
  • HDCP1.4/2.2対応
  • 多種サラウンドフォーマット対応(Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master)
  • EDID保持機能搭載(PCソフトウェアで設定)
  • 1Gbpsイーサネット、IR、RS-232信号双方向伝送
  • USB 1.1 規格をサポート
  • 排熱性が優れた金属製筐体

ダイレクトショップ

型番: FVE4K-KIT
本体価格: OPEN
JANCODE: 4582169237320

 ダイレクトショップ

関連リンク

Introduction

 FVE4K-KITは、4K UHD対応HDMI 2.0信号を光ファイバーケーブルで延長可能なHDMI光ファイバー延長器です。10Gb SFP+モジュール(別売)で最大10㎞(シングルモード最大10km、マルチモード最大300m)まで延長可能。帯域は最大18Gbpsで、HDR/Dolby Vision、HDCP2.2及び多種サラウンドオーディオフォーマットにも対応します。

 画像劣化の少ない長距離伝送が可能なほか、双方向の1Gbpsイーサネットのパススルー、RS-232信号とリモコンIR信号の伝送が可能です。受信器から送信器へのUSB-HID(USB1.1)信号伝送に対応し、プラグアンドプレイ(PnP)で動作するため、ドライバーのインストールやセットアップは不要で簡単にUSBキーボード、マウスとの長距離接続が可能となり、KVMとしてもご利用いただけます。

 ACアダプターを接続する電源DCコネクタはネジロック式を採用し設置現場での電源ケーブル抜け防止に適した設計となっております。

 デジタルサイネージ、院内システム、会議室や教室に設置されたプロジェクター等、映像や音声の長距離伝送を必要とする環境で、システム構築が可能となります。

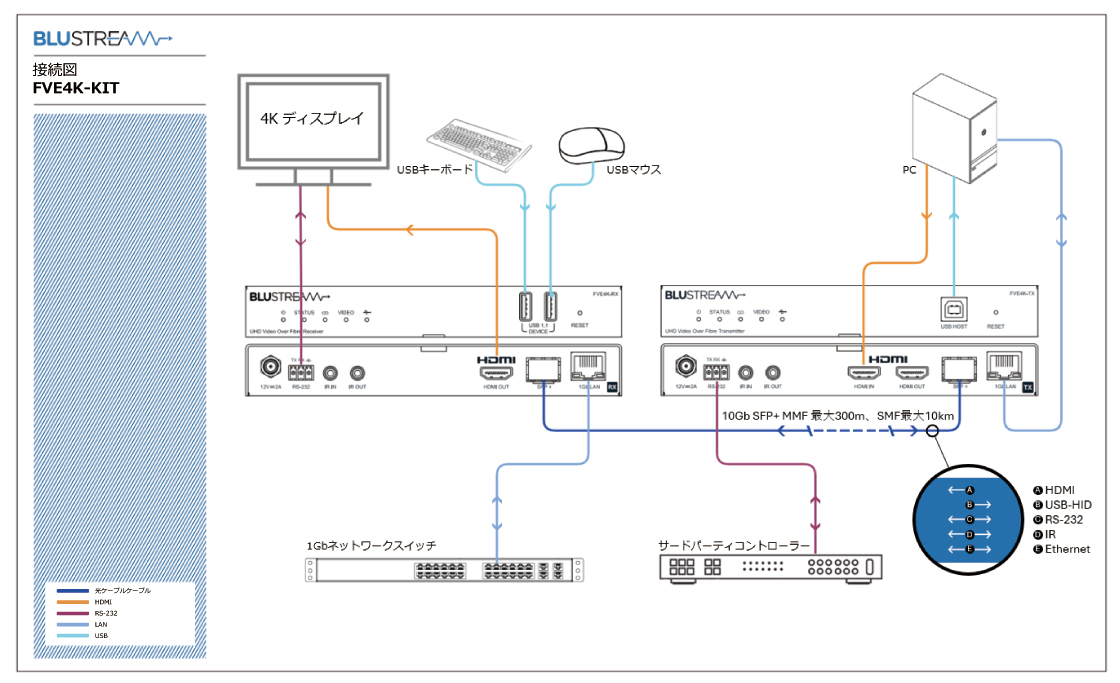

接続図

接続図

SFP+モジュール(別売)

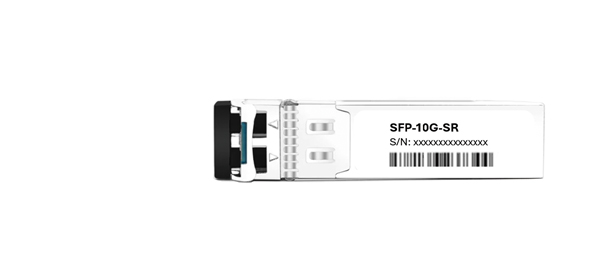

SFP+モジュール マルチモードは[型番:FVE4K-10G-SR]10GBASE-SRに対応し、マルチモード光ファイバーケーブル(OM3ケーブル使用時)を使用することで、最大300mの接続が可能となります。


詳しい情報はこちら
自動化HDMIコントロールモジュール

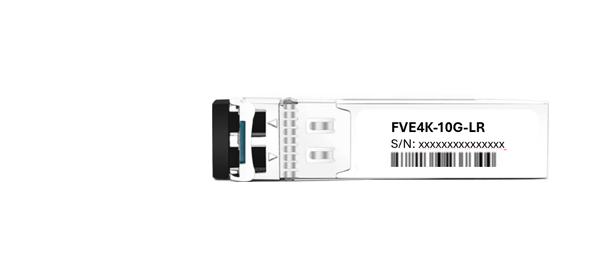

SFP+モジュール シングルモードは[型番:FVE4K-10G-LR]10GBASE-LRに対応し、シングルモード光ファイバーケーブル(OS1ケーブル使用時)を使用することで、最大10kmの接続が可能となります。


詳しい情報はこちら
自動化HDMIコントロールモジュール

製品仕様

製品型番 FVE4K-KIT
送受信器 FVE4K-TX(送信器) FVE4K-RX(受信器)
対応最大解像度 4K@60Hz 4:4:4 (HDR、Dolby Vision 10/12bit対応、CEC、ARC非対応) ※1
HDCP 1.4/2.2
HDMIオーディオフォーマット PCM 2ch、Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master
伝送距離 ※2 最大300m(マルチモードSFP+モジュール)
最大10km(シングルモードSFP+モジュール)
IRパススルー 対応(双方向) ※3
RS-232通信ボーレート 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps(初期設定値:57600bps)
USB規格 USB-HID(USBマウス、キーボードのみ対応)
入力端子 映像・音声 HDMI タイプA x1 SFP+ x1 ※4
出力端子 映像・音声 SFP+ x1 ※4
HDMI タイプA x1(ループアウト)
HDMI タイプA x1
その他端子 RJ-45 1000Base-T x1
USBタイプB(メス)端子x1
3.5mmステレオミニジャックx1(IR受信ケーブル用)
3.5mmモノラルミニジャックx1(IR送信ケーブル用)
3ピンターミナルブロックx1(RS-232通信用)
DC入力ジャック x1
RJ-45 1000Base-T x1
USBタイプA(メス)端子x2
3.5mmステレオミニジャックx1(IR受信ケーブル用)
3.5mmモノラルミニジャックx1(IR送信ケーブル用)
3ピンターミナルブロックx1(RS-232通信用)
DC入力ジャック x1
外形寸法 180 x 103 x 24mm(突起物含まず)
本体重量 約520g 約520g
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作/保存湿度 10% ~ 90%(結露なきこと)
入力電源 DC 12V
消費電力 最大7W ※5 最大8W ※5
付属品 ACアダプター x2 / IR受信ケーブル(IRR)x1 / IR送信ケーブル(IRE1)x1 / 3ピンターミナルブロック x2 / 専用マウントブラケット(ネジ付き)x4 / ゴム足 x8 / 使用上の注意・保証書 x1
適合認証 PSE(ACアダプター)
※1 HDR10+非対応。
※2 別売のSFP+モジュールを使用した場合の最大伝送距離になります。
※3 Blustream 社の IR 製品は全て 5V にて設計されています。他社の IR 製品をご利用の場合は、5V対応であることをご確認ください。
※4 SFP+モジュールは付属していません。別売のSFP+モジュールまたは推奨するSFP+モジュールを購入してください。
※5 推奨SFP+モジュールを使用時の測定値です。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。DTSの特許については http://patents.dts.comをご覧ください。DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 予告なく仕様変更する場合がございます。
