HDMI信号を非圧縮で伝送可能なHDBaseT™ HDMIエクステンダーTx 送信機HD-06TX

  • 筺体厚さ約15mmの極薄サイズ
  • 解像度最大4K UHD@60、3D、フルHD、HDCP2.2に対応
  • VESA75/100対応の専用ブラケットを付属
  • 映像、音声、コントロール信号に加え双方向でのPoC(パワー・オーバー・ケーブル)に対応
  • 安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送
  • Deep Color(48bit)対応で色彩豊かな映像を再現
  • 筺体にアルミを採用したコンパクトな軽量モデル
  • 熱効率を大幅に改善(当社比20%低減)*1)
  • 抜け防止DC コネクタ採用
  • 「2019 HDBaseT Plugfest Certificate」取得

ダイレクトショップ

型番: HD-06TX
本体価格: OPEN
JANCODE: 4582169232967

 ダイレクトショップ

Introduction

 「HD-06TX」はカテゴリ6/5eのLANケーブル1本で1080p60/48bitの信号を最大60m (4KUHD@60信号を最大30m)まで、HDMI信号を非圧縮で伝送できるHDBaseT規格を活用したHDMI延長器です。 帯域は最大10.2Gbpsで、3D、HDCP2.2、CEC、最大7.1chの高品位オーディオにも対応し、非圧縮伝送が可能なため、画像の劣化を少なく長距離伝送が可能な他、双方向でのRS-232Cシリアル通信とリモコン信号伝送が可能です。

 また、LANケーブルにて電源を伝送するPoC(パワー・オーバー・ケーブル)に対応。設置環境を考慮しHD-06TX、またはHD-06RX(別売り)のどちらかにACアダプターを接続するだけでHD-06TXからHD-06RX、またはHD-06RXからHD-06TXの双方向での電源供給に対応します。 筺体にはアルミを採用し厚さ約15mmの極薄サイズながらも受信機側(HD-06RX)の発熱を当社従来品と比べ約20%低減。より安定した信号伝送を可能とします。

 RS-232Cシリアル通信接続コネクタには、非脱落型(キャプティブ・スクリュー)を採用。 ACアダプターを接続する電源DCコネクタにも抜け防止のネジ式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。

 遠距離に設置したモニターやプロジェクターへの映像・音声伝送に加え、双方向での電源制御やリモコン制御を1本のLANケーブルでコントロール可能。 IR帯域幅は20KHz~60KHzまで対応するため、多様なIR信号制御にご利用いただけます。

 ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクター等、映像や音声の長距離伝送を必要とする環境で、LANケーブルを使用できるHDBaseT HDMIエクステンダーを採用する事で、現在、多用されている長尺HDMIケーブルとブースター利用での組み合わせ設備費用と比べ、安価にシステム構築が可能となります。

利用用途

  • ホームシアター、会議室や教室等でのプロジェクター映像・音声の長距離伝送用として
  • 店舗の店頭モニターなどと再生機器との接続用として
  • 商業施設でのセキュリティーカメラのデータ伝送用として
  • 病院での映像・音声の長距離伝送用として
  • デジタルサイネージ機器での映像・音声の長距離伝送用として

特長

筺体厚さ約15mmの極薄サイズ

わずかなスペースでも設置可能な手のひらサイズ。 厚さが約15mmの為、狭い場所でも設置スペースを有効活用出来ます。

筺体厚さ約15mmの極薄サイズ

解像度最大4K UHD@60、3D、フルHD、HDCP2.2に対応

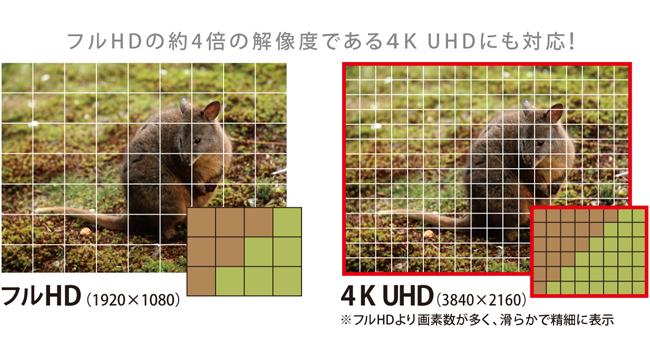

HDMI接続により、現在主流のフルHD解像度の他、さらにフルHD 4倍の4K UHD解像度や3D伝送に対応。映像信号は非圧縮で伝送されるため、遅延や劣化を気にすることなく最大60m(4K UHD@60は最大30m)伝送します。HDCP2.2に対応し4Kコンテンツの伝送も可能です。

解像度最大4K UHD@60、3D、フルHD、HDCP2.2に対応

VESA75/100対応専用ブラケットを付属

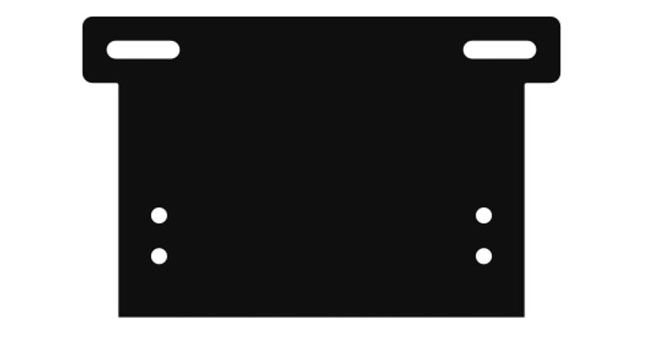

VESA75/100に対応した専用ブラケットを付属。液晶モニターの背面や壁への取付けに便利です。

VESA75/100対応専用ブラケットを付属

映像、音声、コントロール信号に加え双方向でのPoC(パワー・オーバー・ケーブル)に対応※2)

LANケーブル上で電源伝送するPoC (パワー・オーバー・ケーブル)に対応。 設置場所での電源環境を考慮し、HD-06TX、またはHD-06RXのどちらかにACアダプターを接続するだけで、HD-06TXからHD-06RX、または、HD-06RXからHD-06TX、双方向での電源供給に対応します。

安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送

既存のRJ-45コネクタを採用したCat6/5eのツイストペアケーブルで最大60m先まで非圧縮で映像や音声信号を伝送するため、劣化が少なく、長距離伝送をスムーズに行うことができます。また、配線が容易で安価に入手可能なLANケーブルを採用することで、設置場所のレイアウトに合わせて配線することができます。

また、HDMIケーブルとHDMI信号増幅器の組み合わせでの長距離伝送と比較してもより安価に導入が可能です。

安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送

Deep Color対応で色彩豊かな映像を再現

RGB各色を最大で48bit(65536階調)で表現できるDeep Colorに対応。 色の表現をより広く、より深く、より遠くまで伝送できます。

Deep Color対応で色彩豊かな映像を再現

筺体にアルミを採用したコンパクトな軽量モデル

筺体にはアルミを採用し「HD-06TX(送信機)」は約110gの軽量モデルです。

熱効率を大幅に改善(当社比20%低減)*1)

筺体のアルミ採用により当社従来品と比較し使用中の発熱を約20%低減しています。

抜け防止DCコネクタ採用

本体電源コネクタに抜け防止のネジ式コネクタを採用。 ネジ式で本体とACアダプターコネクタを固定するため足を引っ掛けるなど、ケーブルを引っ張っても抜けません。 また、RS-232C用コネクタには、非脱落型(キャプティブ・スクリュー)コネクタを採用しております。

抜け防止DCコネクタ採用

「2019 HDBaseT Plugfest Certificate 」取得

2019 HDBaseT Plugfestは、HDBaseT Alliance主導により行われたHDBaseT信号伝送機器を開発するメーカーとHDBaseT技術を組み込んだプロジェクターメーカー間で相互のA/Vや制御信号等の通信の互換性・動作試験を行う公式試験会です。プロジェクターメーカーには、SONY、NEC、EPSON等の日系企業が参加し伝送機器はアライアンスに加盟するメーカーが全世界から集結しました。

弊社のHDBaseT送信機搭載モデルから[型番:HD-06TX][型番:HD-10UTR(TX)]2モデルを公式試験会にて検証を行い、互換性を証明する2019 HDBaseT Plugfest Certificateを取得いたしました。

「2019 HDBaseT Plugfest Certificate 」取得

動作確認済みプロジェクター製品

メーカー 型番
SONY VPL-FHZ75
VPL-PHZ10
NEC NP-P554U
NP-PA803U
NP-PX1005QL
NP-P525UL
EPSON EB-148FT
EB-G7900U

接続図

接続図

製品仕様

製品型番 HD-06TX
構成ユニット TX (送信機)
HDMI規格 HDMI Deep Color、Full 3D 、4KUHD@60(Y,Pb,Pr時4:2:0)及びCEC対応*2) ARC、CRC非対応
HDCP Rev.2.2対応*2)
EDID バイパス
PoC 対応 ※双方向での電源供給対応
ビデオ信号 480i / 480p / 720p / 1080i / 1080p60 / 4K UHD@30、60
伝送距離 1080p60 48bit Color及びフルHDの信号で最大60m*3) 4K UHD@60の信号で最大30m
帯域幅 10.2Gbps
イコライザー機能 自動
IR パススルー 双方向可(20KHz ~ 60KHz)
RS-232C/ボーレート 全二重通信 / 最大115,200bps
入力端子 HDMI (HDCP) ×1 / 3.5mmミニ (IR) ×1 / 専用RS-232C端子 ×1
出力端子 RJ-45 (HDBaseT) ×1 / 3.5mmミニ (IR) ×1
HDMI コネクタ形状 タイプA
RJ-45コネクタ EIA/TIA-568B ストレート結線 WE/SS 8P8C
3.5mm コネクタ IR受信 ×1 / IR送信 ×1
本体寸法 99(W) × 74(D) × 18(H)mm ※突起部含まず
本体重量 約110g
動作電圧 DC12V 2.0A
消費電力 最大8W(TX,RXの合計値)
動作/保存温度 0℃~40℃ / -20℃~60℃
動作湿度 20%~90%(結露無きこと)
同梱物 HD-06TX本体、ACアダプタ、専用ブラケット、固定用ネジ×4

*1)当社比 【HD-06HE(受信機)】と比較した数値となります。
*2) 全ての機器との動作を保証するものではありません。
*3) ご利用頂く環境によって異なります。
※HDMI(High-Definition Multimedia Interface)は、米国およびその他の国々におけるHDMIライセンシングの商標または登録商標です。
※HDBaseTは、HDBaseT Allianceの商標登録です。
※外観、および各仕様につきましては予告なく変更する場合がございます。
※IRケーブル(送受信機セット)、RS-232Cケーブルは別売り(オプション)となります。

オプション

IR送受信機セット

HD-06TX/RX専用のリモコン信号伝送用のIR送信機、受信機ケーブルです。 TxとRxに各送信機と受信機を接続することでリモコン信号の伝送が可能となります。また、リモコン信号は、HD-06TXからHD-06RX、または、HD-06RXからHD-06TXへの双方向送信にも対応します。

型番:HDIR-G
標準価格: ¥3,080(税込)
JANCODE: 4582169233001

 ダイレクトショップ
IR送受信機セット

RS-232C信号伝送用ケーブルセット

HD-10UTR、HD-06TX/RX専用のRS-232C信号伝送用ケーブルセットをオプションでご用意。各送信機と受信機に接続することでRS-232C信号の伝送が可能となります。

型番:HD06CBL
標準価格: ¥6,600(税込)

RS-232C信号伝送用ケーブルセット
