HDBaseT CSC受信器 HEX70CS-RX
- LANケーブルでビデオ・オーディオ信号を延長
- カラースペース変換（CSC）機能
- 最大 4K UHD 60Hz 4:4:4 / HDCP 2.2対応

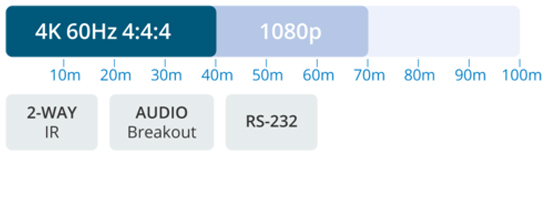

- 最大伝送距離：70m（1080p）/ 40m（4K）
- Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Masterのサラウンドオーディオフォーマットに対応
- オーディオディエンベデッド機能
（同軸デジタルRCA x1 / アナログ音声RCA（L/R） x1） - 双方向でのIR信号伝送
- シリアル通信（RS-232）信号伝送
- PoC（パワー・オーバー・ケーブル）対応
ダイレクトショップ
型番: HEX70CS-RX
本体価格: OPEN
JANCODE: 4582169236132
関連リンク
Introduction
HEX70CS-RXは、CSC機能を搭載したHDBaseT受信器です。CSC技術にてクロマサブサンプリングされたHDBaseT信号を低データロスにて再変換処理を行い高画質なHDMI信号に変換出力します。また、受信したHDBaseT信号からオーディオ信号をディエンベデッドし同時出力する同軸デジタルRCAとアナログ音声RCA（L/R）端子を各1系統、HDBaseT伝送用IR入出力端子を各1系統、HDBaseTシリアル通信（RS-232）信号伝送用D-Sub9ピン端子※1を搭載する他、双方向型PoC給電※2にも対応します。
Dolby TrueHD、Dolby Atomos、Dolby Digital Plus、DTS-HD Masterのオーディオフォーマットに対応し、ホームシアター等でのサラウンドオーディオ環境でもご利用いただけます。
HEX70CS-RXは、複数のディスプレイやプロジェクターへ長距離伝送が必要な教室や講堂など、ソースとディスプレイの設置距離が必然的に遠隔となるマルチルームAV環境に最適なソリューションです。
特長
カラースペース変換（CSC）技術を用いたHDBaseT信号伝送について
HDBaseT 2.0の最大伝送帯域は10.2Gbpsのため、4K 60Hz 4:4:4のネイティブ4K UHD解像度の映像伝送は技術的に不可能です。ソースとディスプレイの設置距離が必然的に遠くなるマルチルームAV環境でも18Gbps帯域のビデオ信号を伝送する要望が数多く存在します。
Blustream社では、4K HDR信号を技術的制限のあるHDBaseT 2.0規格にて伝送できるようカラースペース変換（CSC）技術をHDBaseT製品に実装しました。カラースペース変換では、4:4:4または、4:2:2からクロマサブサンプリングすることでHDMI信号のデータレートを低減させ、ネイティブ解像度とフレームレートを一定に保ちながら伝送。受信器側で低データロスにて再変換処理を行い高画質なHDMI信号に変換出力します。
※ CSC対応製品では、ダイナミックHDR（dHDR）のデータ形式が異なるHDR10+やDolby Visionには非対応となります。これらのコーデックは映像伝送中に動的メタデータをパケット伝送するため、CSC技術上、これらの動的変動に合わせて映像伝送を行うことができません。
送信機（TX）対応機種一覧
| メーカー | 型番 | 最大伝送距離 | 対応機能 | |||
|---|---|---|---|---|---|---|
| 映像/音声 | IR | RS232 | PoC | |||
| Blustream | HSP14CS | 1080p 70m / 4K 40m | 〇 | 〇 | × | 〇※1 |
| Blustream | AMF42AU | 1080p 70m / 4K 40m | 〇 | 〇 | × | 〇※1 |
| エーディテクノ | HD-06TX | 1080p 60m / 4K 40m | 〇※2 | × | × | 〇 |
※CAT6ツイストペアLANケーブルにて検証
※1) HSP14CSと接続する場合はHEX70CS-RXからのPoC電源供給には対応していません。
※2) 4K60 4:2:0 8bit（10.2Gbps）まで対応しています。
接続図

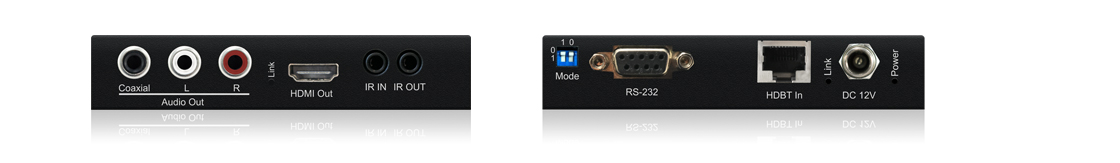

製品外観
製品仕様
| 製品型番 | HEX70CS-RX | |
|---|---|---|
| 最大対応解像度 | 4K UHD@60（18Gbps） | |
| HDR | 対応 | |
| CEC | 非対応 | |
| ARC | 非対応 | |
| HDCP | 2.2/1.4 | |
| PoC | 対応（受信器への電源供給） | |
| 伝送距離 | 1080p60 48bit Color及びフルHD信号で最大70m 4K UHD@60（18Gbps）信号で最大40m |
|
| IRパススルー | 対応（双方向） | |
| 入力端子 | 映像 | RJ-45（HDBaseT）x1 |
| 音声 | - | |
| 出力端子 | 映像 | HDMI タイプA x1 |
| 音声 | 同軸デジタルRCA（S/PDIF） x1 / アナログ音声RCA（L/R）x 1 | |
| その他端子 | 3.5mmステレオミニジャックx1（IR受信ケーブル用）/ 3.5mmモノラルミニジャックx1（IR送信ケーブル用）/ D-sub 9ピン x 1（RS-232用） | |
| ディップスイッチ | RS-232通信モード設定用 | |
| 本体寸法 | 113mm x 124mm x 22mm （突起物を除く） | |
| 本体重量 | 約370g | |
| 動作温度 | 0℃～40℃ | |
| 保存温度 | -20℃～60℃ | |
| 動作/保存湿度 | 20% 〜90%（結露なきこと） | |
| 入力電源 | PoCまたはDC 12V | |
| 消費電力 | 最大6W（PoC時、およびDC12V時） | |
| 付属品 | 取付ブラケットキット（ブラケット x2、ネジ x4）/ 注意事項・保証書 x1 | |
| 保証期間 | ご購入日より3年間 | |
| 適合認証 | FCC / CE / RoHS | |
※2)HSP14CSと接続する場合はHEX70CS-RXからのPoC電源供給には対応していません。
※ HDMI､HDMI ロゴ､およびHigh-Definition Multimedia Interface は､HDMI Licensing LLC の商標または登録商標です｡
※ 本機はドルビーデジタルサラウンド、DTSデジタルサラウンドシステムを搭載しています。
※ ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ HDBaseTは、HDBaseT Allianceの商標登録です。
※ 記載されている製品名・サービス名などは各社の商標､または登録商標です｡
※ 全ての機器との動作を保証するものではありません｡
※ 外観､および各仕様につきましては予告なく変更する場合がございます｡予めご了承ください｡
※ 画像は全てイメージです｡
