HDBaseT 送信器 HEX70SL-TX

HEX70SL-TX

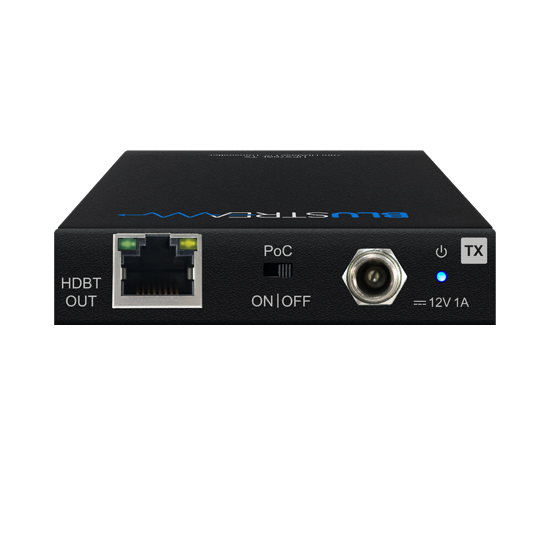

HEX70SL-TX_BACK
  • 最大解像度4Kまで対応(3840 x 2160@30Hz 4:4:4、4096 x 2160@24Hz 4:4:4、及び4K UHD@60Hz 4:2:0)
  • 最大70mまでの伝送距離=1080p Cat6/5eケーブル(4Kは40mまで)
  • 多様なHDMIオーディオに対応(Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master)
  • IR信号、PoC双方向伝送
  • HDCP2.2まで対応
  • 簡易EDID機能対応
  • 排熱性が優れた金属製筐体

ダイレクトショップ

型番: HEX70SL-TX
本体価格: OPEN
JANCODE: 4582169236675

 ダイレクトショップ

Introduction

 HEX70SL-TXは、カテゴリ6/5eのLANケーブル1本で1080p60の信号を最大70m (4K UHD@60信号を最大40m)まで、HDMI信号を伝送できるHDBaseT規格に準拠したHDMI延長器です。帯域は最大10.2Gbpsで、HDCP2.2及びDolby Atmosや他種サラウンドオーディオフォーマットにも対応し、画像劣化の少ない長距離伝送が可能なほか、双方向でのリモコンIR信号伝送が可能です。

 また、LANケーブルにて電源を伝送するPoC(パワー・オーバー・ケーブル)に対応。送信器または受信器のどちらか一方にACアダプターを接続することで、もう一方のデバイスに電源供給します。

 ACアダプターを接続する電源DCコネクタはネジロック式を採用し設置現場での電源ケーブル抜け防止に適した設計となっております。

 ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクター等、映像や音声の長距離伝送を必要とする環境で、LANケーブルを使用できるHDBaseT HDMI延長器を採用することで、安価にシステム構築が可能となります。

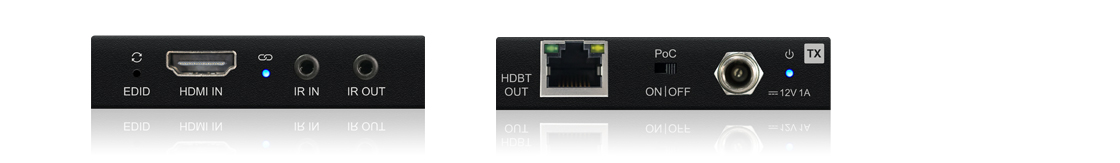

製品外観

HEX70SL-TX_front_back

製品仕様

製品型番 HEX70SL-TX(送信器)
最大対応解像度 4K UHD@30Hz (Y,Pb,Pr 4:4:4) / 4K UHD@50/60Hz (Y,Pb,Pr 4:2:0)
HDMI規格 4K UHD@60Hz (10.2Gbps) ※HDR、CEC、ARC非対応
HDCP 2.2
PoC 対応 ※TX→RX、またはRX→TXへの電源供給が可能
伝送距離 1080p60Hzの信号で最大 70m / 4K UHD@60Hz の信号で最大 40m
最大対応帯域幅 10.2Gbps
IRパススルー 対応(双方向)
入力端子 映像 HDMI タイプA x1
出力端子 映像 RJ-45(HDBaseT) x1
その他端子 3.5mmステレオミニジャックx1(IR受信ケーブル用)/ 3.5mmモノラルミニジャックx1(IR送信ケーブル用)/ DC入力ジャック x1
本体寸法 73mm x 106mm x 16mm (突起物を除く)
本体重量 約175g
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作/保存湿度 10% 〜90%(結露なきこと)
入力電源 PoCまたはDC 12V
消費電力 最大10W (TX、RXの合計値)
付属品 HEX70SL-TX(送信器)本体 x1 / 専用マウントブラケットx2(ネジ x4)/ 注意事項・保証書 x1
保証期間 ご購入日より3年間
適合認証 FCC / CE / RoHS
※ ACアダプターは別売となります。ACアダプター型番:PSU1220S(DC12V/2A)
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 本機はドルビーデジタルサラウンド、DTSデジタルサラウンドに対応しています。
※ ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、“AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 仕様は改良の為、予告なく変更する場合がございます。
