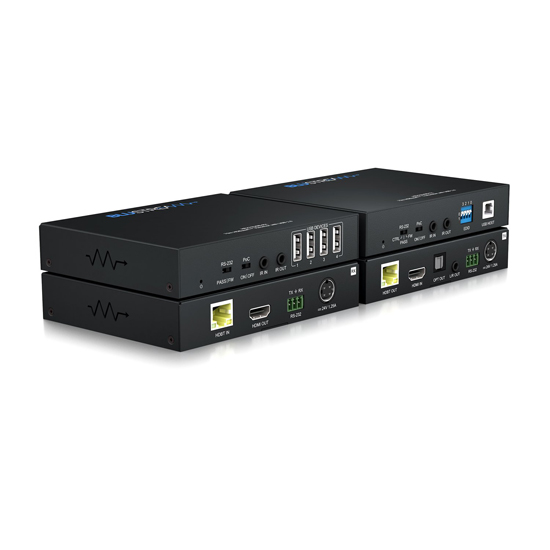

HDBaseT USB エクステンダーセットHEX70USB-KIT

HEX70USB-KIT
HEX70USB-KIT_TOP
HEX70USB-KIT_BACK
HEX70USB-KIT
  • HEX70USB-KIT

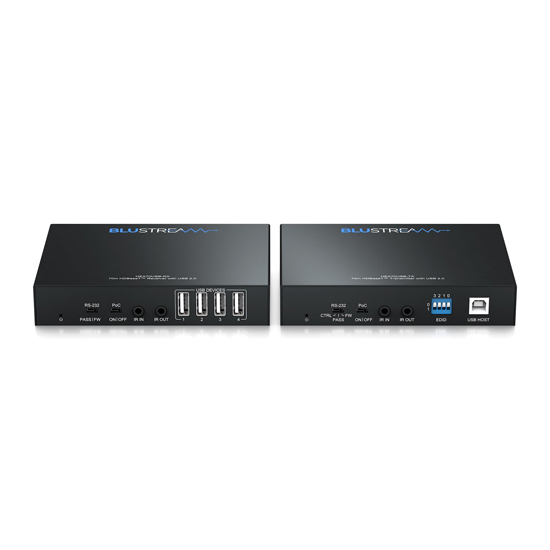

  • HEX70USB-KIT_TOP
  • HEX70USB-KIT_BACK
  • HEX70USB-KIT
  • 最大解像度4Kまで対応(3840 x 2160@30Hz 4:4:4、4096 x 2160@24Hz 4:4:4、及び4K UHD@60Hz 4:2:0)

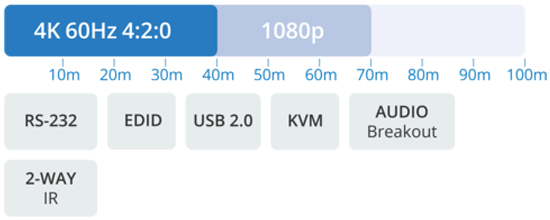

  • 最大70mまでの伝送距離=1080p Cat6/5eケーブル(4Kは40mまで)
  • 多様なHDMIオーディオに対応(Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master)
  • オーディオディエンベデッド機能搭載(送信器側のみ)
  • IR信号、RS-232、PoC双方向伝送
  • USB 2.0 / 1.1 規格をサポート
  • 最大データ転送速度 280Mbps
  • USB 給電対応(各ポート 5V 500mA)
  • プラグアンドプレイ対応
  • HDCP2.2まで対応
  • EDID機能対応
  • 排熱性が優れた金属製筐体

【発売日】
2022年10月18日(火) 発売予定

ダイレクトショップ

型番: HEX70USB-KIT
本体価格: OPEN
JANCODE: 4582169236736

 ダイレクトショップ

Introduction

 HEX70USB-KITは、カテゴリ5e以上のLANケーブル1本で1080p60のHDMI信号を最大70m (4K UHD@60信号を最大40m)まで伝送できるHDBaseT規格に準拠したHDMI延長器です。帯域は最大10.2Gbpsで、HDCP2.2及びDolby Atmosや他種サラウンドオーディオフォーマットにも対応します。
 画像劣化の少ない長距離伝送が可能なほか、双方向でのリモコンIR信号、RS-232信号、USB 2.0信号伝送が可能です。送信器と受信器間はUSBの最大データ転送速度280Mbps に対応。 *1 受信器に搭載した4つのUSBポートで計5V/2A(各ポート 5V 500mA)のUSB給電に対応します。プラグアンドプレイ(PnP)で動作するため、ドライバーのインストールやセットアップは不要で簡単にキーボード、マウス、カメラ、マイク、プリンター、ハードディスクドライブなどの機器との長距離接続が可能となります。
 また、LANケーブルにて電源を伝送するPoC(パワー・オーバー・ケーブル)に対応。送信器または受信器のどちらか一方にACアダプターを接続することで、もう一方のデバイスに電源供給します。
 ACアダプターを接続する電源DCコネクタはネジロック式を採用し設置現場での電源ケーブル抜け防止に適した設計となっております。
 ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクター等、映像や音声の長距離伝送を必要とする環境で、LANケーブルを使用できるHDBaseT HDMI延長器を採用することで、安価にシステム構築が可能となります。

製品仕様

製品型番 HEX70USB-KIT
送受信器 HEX70USB-TX(送信器) HEX70USB-RX(受信器)
HDMI規格 4K UHD@60Hz (10.2Gbps) ※HDR、CEC、ARC非対応
HDCP規格 2.2
PoC 対応 ※TX→RX、またはRX→TXへの電源供給が可能
対応最大解像度 4K UHD@30Hz (Y,Pb,Pr 4:4:4) / 4K UHD@50/60Hz (Y,Pb,Pr 4:2:0)
入力端子 HDMIタイプA x1 RJ-45(HDBaseT) x1
出力端子 RJ-45(HDBaseT) x1 HDMI タイプA x1
その他端子 USBタイプB(メス)端子 x1 /
3.5mmステレオンミニジャック x1(IR受信ケーブル用) /
3.5mmモノラルミニジャック x1(IR送信ケーブル用) /
3ピンターミナルブロック x1(RS-232通信用) /
DC入力ジャック x1
USBタイプA(メス)端子 x4 /
3.5mmステレオンミニジャック x1(IR受信ケーブル用) /
3.5mmモノラルミニジャック x1(IR送信ケーブル用) /
3ピンターミナルブロック x1(RS-232通信用) /
DC入力ジャック x1
USB規格 2.0/1.1
USB転送速度 最大 280Mbps ※2
対応OS Windows 10 / 8.1 / macOS 10.15 ~ 12.1 ※3
USB給電 - USBポート1~4 各5V 500mA
伝送距離 1080p60の信号で最大 70m ※1 / 4K UHD@60Hz の信号で最大 40m ※1
最大対応帯域幅 10.2Gbps
IRパススルー 対応(双方向)
RS-232通信ボーレート 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps(初期設定値:57600bps)
入力電源 PoC(24V)またはDC 24V
消費電力 最大30W(TX、RXの合計値)
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作/保存湿度 10% ~ 90%(結露なきこと)
外形寸法 135 x 105 x 25mm(突起物含まず)
本体重量 約340g 約350g
付属品 ACアダプター x1 / IR送信ケーブル x1 / IR受信ケーブル x1 / RS-232通信用変換ケーブル x1 / 3ピンターミナルブロックコネクタ x1 /ゴム足 x8(2台分)/ 専用マウントブラケット x4(ネジx8)/ 注意事項・保証書 x1
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1 伝送距離はご利用環境などによって変動します。
※2 4つのポートの合計です。また、USB 1.1 対応機器との接続では転送速度は最大 12Mbps です。
※3 USB ポートを搭載し、各 PC メーカーが USB ポートの動作保証をしている機種のみ対応可能です。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 本機はドルビーデジタルサラウンド、DTSデジタルサラウンドに対応しています。
※ ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、“AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
※ DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ Microsoft、Windows、 Windows ロゴ、Office ロゴは、米国 Microsoft Corporation およびその他の国における登録商標または商標です。
※ Apple、App Store、Finder、iPad、iPad Air、iPad mini、iPhone、iPod、iPod touch、Lightning、Mac、macOS、Made for iPhone and iPad ロゴ、OS X、Safari および Time Machine は、Apple Inc.の商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 画像は全てイメージです。

関連製品

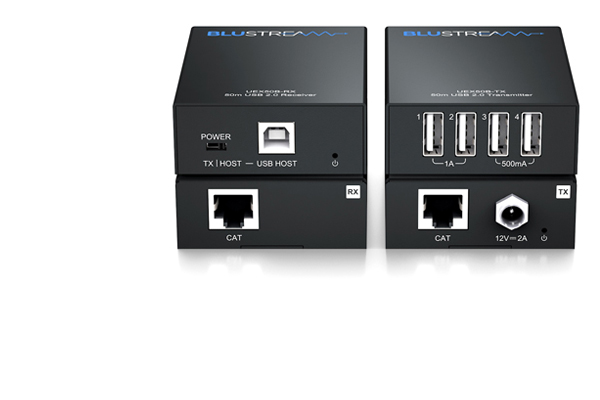

USB 2.0エクステンダーセット
