超小型軽量3G-SDI信号対応光延長器M_OTR

  • 光ファイバーで最大10kmの長距離伝送
  • SDI信号を送受信機間の双方向伝送に対応
  • 超小型軽量(78x59.2x20mm、100g)
  • 広範囲の入力電圧に対応(DC5V~17V)

ダイレクトショップ

型番: M_OTR
本体価格: OPEN
JANCODE: 4582169232288

 ダイレクトショップ

Introduction

 【M_OTR】は、SMPTE規格に準拠した3つのマルチフォーマットSD/HD/3G-SDIデジタル信号を、1本の光ファイバーケーブルで長距離伝送可能な超小型軽量のSDI光延長器です。1芯シングルモード光ファイバーケーブルを通じて、非圧縮映像信号を最大10kmまで伝送可能。伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細くかつ軽量で運搬・敷設時の作業負担を軽減し、また、施設内のケーブル設置レイアウトの自由度も広がります。また、光ファイバーのコネクタはプッシュプル構造のLCタイプを採用し、光ファイバーケーブルの取付け・取り外しが容易に行えます。

 【M_OTR】の光伝送は、3波の波長多重伝送方式(CWDM)に対応し、1本の光ファイバーケーブルで送信機(TX)から受信機(RX)への2つのSDI信号と、受信機(RX)から送信機(TX)への1つのSDI信号を同時に伝送する双方向伝送に対応します。送信側から複数の映像信号を伝送することや、遠方に設置された受信側からの返し映像を送信側で確認することが可能となります。

 また、送信機・受信機ともに、本体サイズ78x59x20mmに重量95gと超小型軽量設計。施設内の僅かなスペースやバックヤード等の限られた空間でも設置が可能です。そのほか、入力電圧もDC5V~17Vと広範囲に対応しており、付属のACアダプター以外にも様々な機器からの給電も可能です。

 3つのSDI信号の長距離伝送を行える【M_OTR】は、テレビ局、ケーブルテレビ、イベント会場やスタジアム等にて既に敷設されている光ファイバーケーブルを有効にご活用頂けるほか、ノイズの影響を受けにくい光ファイバーの利点を生かして、医療や文教機関・ホテル等あらゆる分野でご利用頂けます。

特長

光ファイバーで最大10kmの長距離伝送

1芯シングルモード光ファイバーを通じて、非圧縮映像信号を最大10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用し、ケーブルの取付け・取り外しが容易に行えます。

また、伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。 運搬・施設時の作業負担を軽減し、また、ケーブル設置のレイアウト自由度も広がります。

光ファイバーで最大10kmの長距離伝送

SDI信号を送受信機間の双方向伝送に対応

3波の波長多重伝送(CWDM)に対応しており、1本の光ファイバーケーブルで、送信機(TX)から受信機(RX)への2つのSDI信号と、受信機(RX)から送信機(TX)への1つのSDI信号を同時に伝送が可能です。遠方に設置された受信側からの返し映像を送信側で確認することが出来ます。

SDI信号を送受信機間の双方向伝送に対応

超小型軽量モデル

送信機、受信機ともに78x59.2x20mm、重量95gの超小型軽量サイズで、限られた敷設空間でもご利用可能です。

広範囲の入力電圧に対応

電源入力電圧は、DC5V~17Vと広範囲に対応。付属のACアダプター以外にもさまざまな機器からの電源供給が可能です。

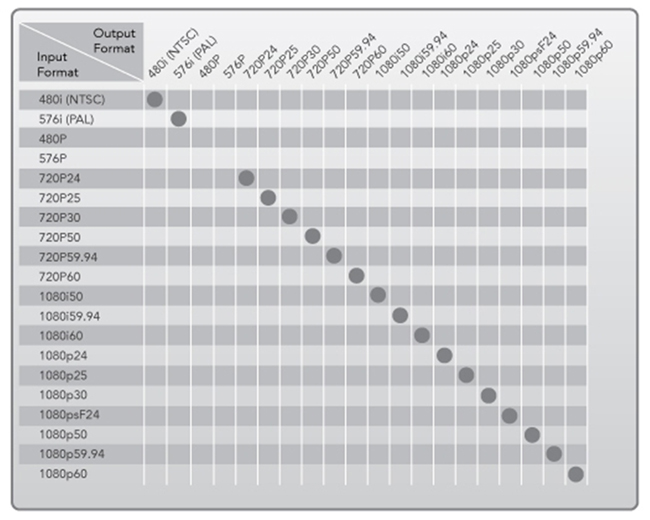

入出力対応フォーマット

入出力対応フォーマット

※丸印のついていないフォーマットはサポートしておりません。

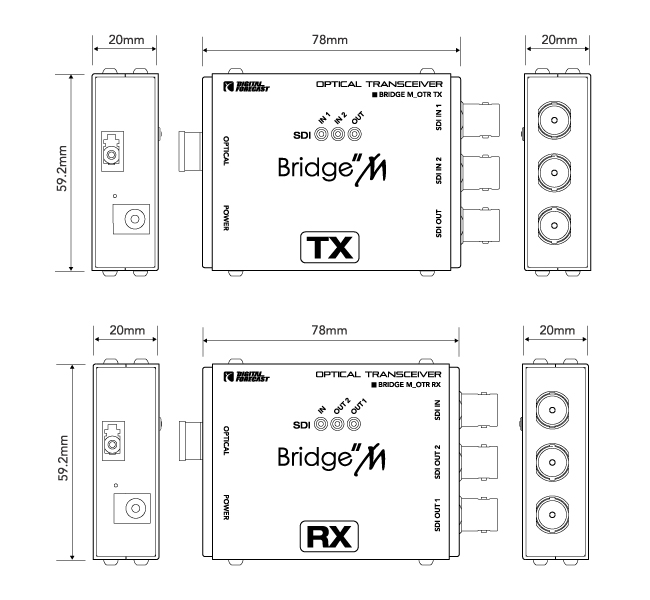

製品展開図

製品展開図

対応SDI規格

SMPTE 125M NTSC(480i 59.94)、PAL(576i 50)
SMPTE 296M 720p(50/59.94/60)
SMPTE 274M、SMPTE292M 1080i(50/59.94/60)、1080p(23.98/24/25/29.97/30)
SMPTE 424M、SMPTE 425M(レベルAのみ) 1080p(59.94/60)3G

製品仕様

製品型番 M_OTR
構成ユニット M_OTR TX (送信機) M_OTR RX (受信機)
入力端子 SDI(BNC) x 2 SDI(BNC) x 1 / LCコネクタ x 1(光ファイバーケーブル接続用)
出力端子 SDI(BNC) x 1 / LCコネクタ x 1 (光ファイバーケーブル接続用) SDI(BNC) x 2
光ファイバータイプ シングルモード 1芯 LCタイプ
発光波長 1310nm/ 1490nm/ 1550nm
対応音声 2ch
電源 ACアダプター
入力電圧 DC5V~17V
消費電力 最大4W
動作温度 -10℃ ~ 60℃
動作湿度 0% ~ 90%(結露なきこと)
本体サイズ 78 x 59.2 x 20mm(突起物含まず)
本体重量 100g
付属品 ACアダプター(12V/1.5A) x 2、取扱説明書
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

※ 伝送距離はご利用環境により異なります。
※ 外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
