12G-SDI 4系統光送受信器OLINK_4TRX_12G
- SDIマルチフォーマットサポート （12G/6G/3G/HD/SD）
- SDI信号を送受信機間で双方向同時伝送に対応
- SCシングルモード光ファイバーで最長10km伝送
- EIA19インチラックマウント対応（0.5Uサイズ）
- 抜け防止DCコネクタ採用
ダイレクトショップ
型番: OLINK_4TRX_12G
本体価格: OPEN
JANCODE: 4582169237726
Introduction
本製品は、SMPTE-ST2082に準拠した12G-SDI信号を2本の光ファイバーケーブルで長距離かつ双方向に同時伝送可能なSDI光延長器です。 SD/HD/3G/6G/12G-SDI のマルチレートに対応し、シングルモード光ファイバーケーブルにて最長10kmまで伝送可能です。
光伝送は2系統の波長多重伝送（WDM）にて双方向伝送が可能。遠方に設置した受信機側からの返し映像を送信機側で確認することができます。また、光ファイバーの特性を生かし、電気的ノイズを受けずに信号を延長します。
DC電源コネクタは、抜け防止機構を採用し、不用意な電源ケーブル抜けを防ぎます。また、DC電源コネクタを2口搭載しており、冗長性を備えたデュアル電源構成に対応。片側のACアダプターから給電できない場合でも、もう一方のACアダプターから電源を継続供給することで、安定した運用を実現します。各ACアダプターからの給電状況は、本体前面のステータスLEDにて一目で確認できます。
OLINK_4TRX_12Gは、4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、さまざまな4Kソリューションにおいてご利用いただけます。

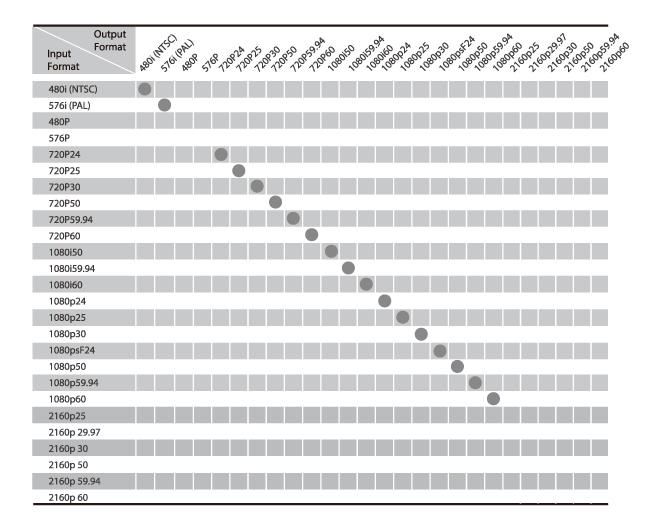

入出力対応フォーマット

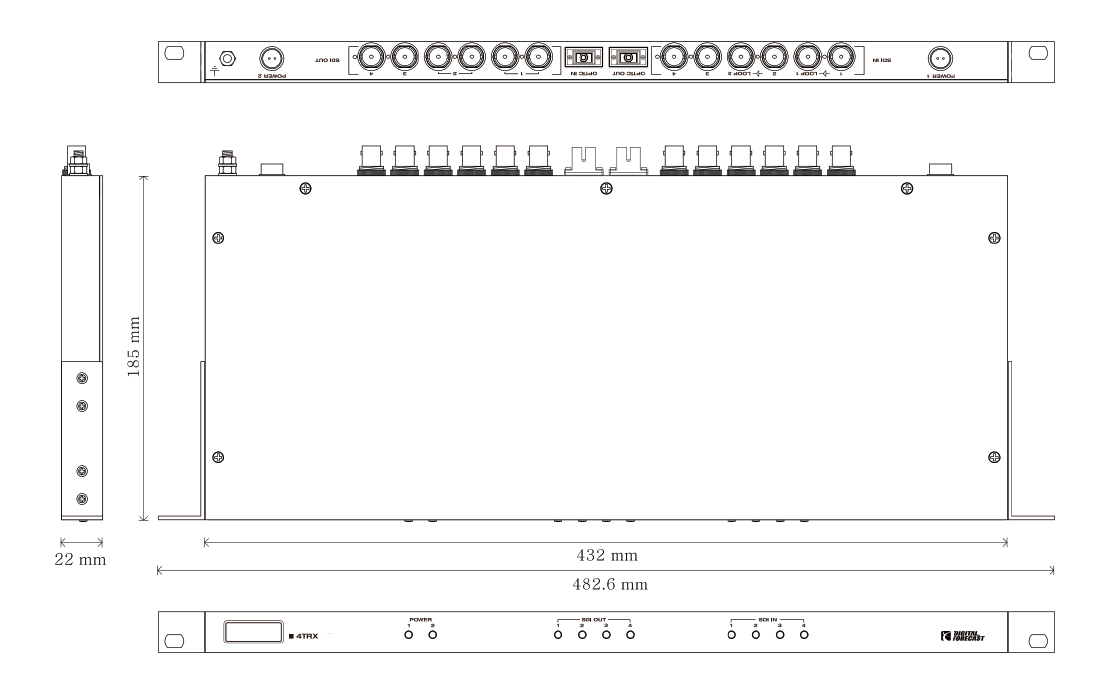

製品展開図
製品仕様
| 製品型番 | OLINK_4TRX_12G |
|---|---|
| 入力端子 | SDI（BNC）x4 / SCコネクタ x1 |
| 出力端子 | SCコネクタ x1 / SDI（BNC） x8（出力1、2:各2系統、出力3、4: 各1系統。入力1、2ループアウト端子各1系統） |
| 光ファイバータイプ | シングルモード 1芯 SCタイプ |
| 発光波長 | 1310nm/1490nm |
| 伝送距離 | シングルモード 10Km |
| 対応SMPTE規格 | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, SMPTE-ST2081, SMPTE-ST2082 |
| 電源 | ACアダプター |
| 入力電圧 | DC 12V |
| 消費電力 | 最大 15W |
| 動作温度 | 0℃ ～ 45℃ |
| 動作湿度 | 10% ～ 90%（結露なきこと） |
| 本体サイズ | 432 x 185 x 22mm（突起物含まず） |
| 本体重量 | 約1,300g |
| 付属品 | ACアダプター x2 / EIAラックマウントブラケット（ねじ付き） x2 / 取扱説明書（保証書含む） |
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
